[以解決]請問家用單開開關與插座的接法問題

dsfs23

dsfs23
個人積分：0分
文章編號：16675562

0分

樓主

2009-12-28 22:42

如圖，目前這樣的接法是《開燈但是插座無法使用》《關燈電源可以使用》

請問是哪裡接錯呢？

我想要開關打開與插座能同時使用XDD

感謝ysc_kyy大的幫忙，小弟以解決問題囉

2009-12-28 22:42 發佈

文章關鍵字插座接法問題開關

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：16675763

2509分

2樓

2009-12-28 22:52

dsfs23 wrote:
如圖，目前這樣的接法...(恕刪)

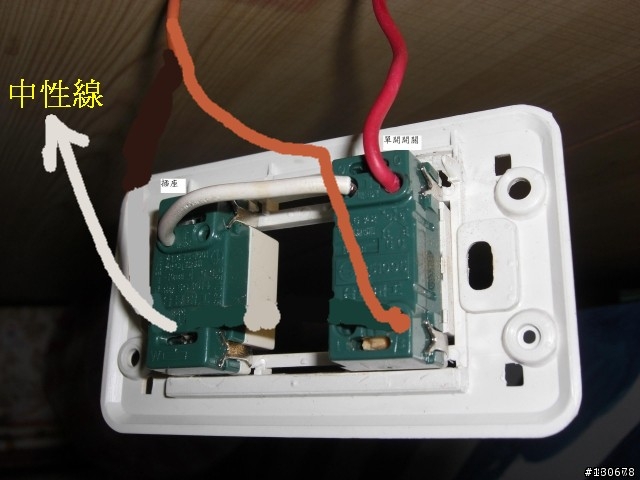

要多拉一條中性線，如下圖：

luzibin

luzibin
個人積分：2184分
文章編號：16676029

2184分

3樓

2009-12-28 23:04

dsfs23 wrote:
如圖，目前這樣的接法...(恕刪)

2F的接法是對的，電燈的開關，只是單純當作一條正極線的ON/OFF（負極直接拉到電燈，不需經過開關），而插座卻是要兩條線（正極與負極），還好您沒有拉一條負極在電燈開關上，不然電燈開關一按下去，你家的BREAKER一定跳電，如果沒跳，就等著電線走火！

您滿幸運的！

"NIKON D200"+"12-24 F4"+"24-70 F2.8"+ "50mm F1.8"+"70-300G VR" +SB800

dsfs23

dsfs23
個人積分：0分
文章編號：16676434

0分

樓主

2009-12-28 23:21

感謝兩位的幫助

其實之前接線試過不小心短路了保險絲燒毀跳電

住在鄉下地方不想請師傅來看

因為他們都亂收錢，所以才想自己做看看

ysc_kyy wrote:
dsfs23 wro...(恕刪)

luzibin wrote:
dsfs23 wro...(恕刪)

redriver

redriver
個人積分：1分
文章編號：16676928

1分

5樓

2009-12-28 23:43

dsfs23 wrote:
如圖，目前這樣的接法是《開燈但是插座無法使用》《關燈電源可以使用》...(恕刪)

小弟好奇的是，開關關閉時插上插座，燈具是否會亮？

dsfs23

dsfs23
個人積分：0分
文章編號：16677017

0分

樓主

2009-12-28 23:47

按照原本的接法開關關閉時燈具不亮，反而是插座可以使用

redriver wrote:
小弟好奇的是，開關關...(恕刪)

SDEVICE

SDEVICE
個人積分：10分
文章編號：16680709

10分

7樓

2009-12-29 9:18

redriver wrote:
小弟好奇的是，開關關...(恕刪)

依KVL定律來決定。

Jim_Chiu

Jim_Chiu
個人積分：0分
文章編號：16686028

0分

8樓

2009-12-29 13:46

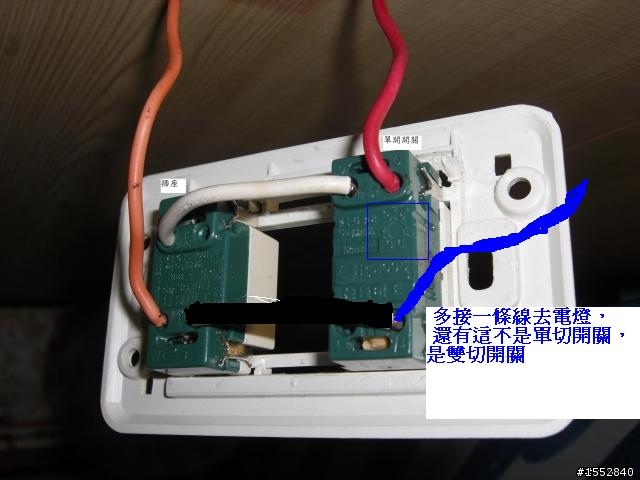

你的開關好像不是單切開關，是雙切開關

pipg

pipg
個人積分：0分
文章編號：35063814

0分

9樓

2012-04-09 17:10

大大您好, 請問有完成圖可以分享嗎?(我也想從單電燈開關改成1開關+1插座).thanks!
