求救,請問開關接法,(有圖)詳細附圖

請問這組二聯開關要如何接呢?會的大大可以幫我解一下嗎?
求救,請問開關接法,(有圖)詳細附圖
2009-08-29 0:08 發佈
文章關鍵字 附圖
因為不知道你電燈的電源和插座是否為同一迴路

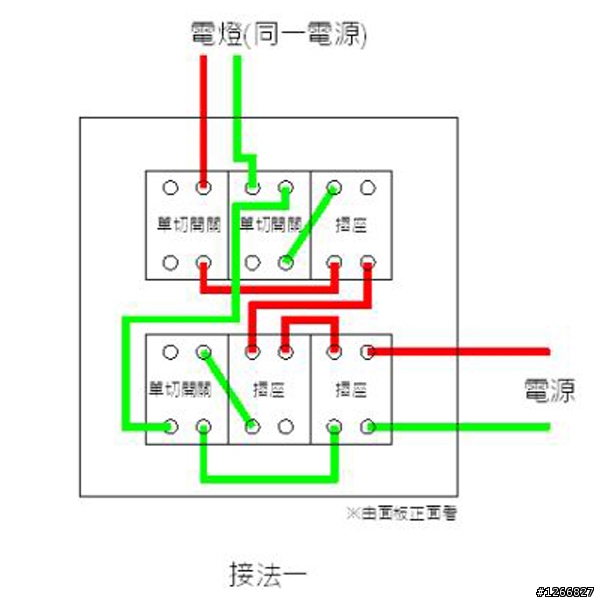

若皆為同一迴路:

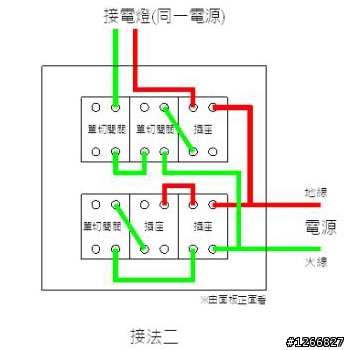

接法一和接法二差在接法二是將電線從中再做一分岔線,其餘功能相同



若電燈及插座為不同迴路:




請務必注意火線及地線(圖中線顏色之區別),千萬別接錯,接錯就……砰砰,且強烈
建議接上電源線前一定要關掉電源NFB再接(其餘線可先接好),勿活電作業。
chieh-shih wrote:
因為不知道你電燈的電...(恕刪)

太利害了,mobile01果然是臥龍藏虎,感謝感謝
為什麼是由中性線(地線)去接開關控制呢?
用火線接開關控制,不可以嗎?

我知道你這樣也是可以控制電源插座孔,
但我不知道你的接法有特定的規法嗎?
(因為我不知道,所以想請教你一下~)

因為據我所知,
要是照你這樣接法,電源插座孔有插了一個電器(負載)
那這樣子雖然電器還是會因開關沒打開,所以沒動作,但卻已經上了火線不是嗎!
要是萬一來個漏電,那人碰到電器,不知道會怎樣吼?
我怎麼看到"關關"兩個字?? 呵呵~ 好奇怪喔...
科技來自於人性,懶惰來自於科技 所以...科技來自人的惰性 順發卡號:00326877 歡迎使用 記得索取保固貼紙~

1981 河馬 wrote:
為什麼是由中性線(地...(恕刪)

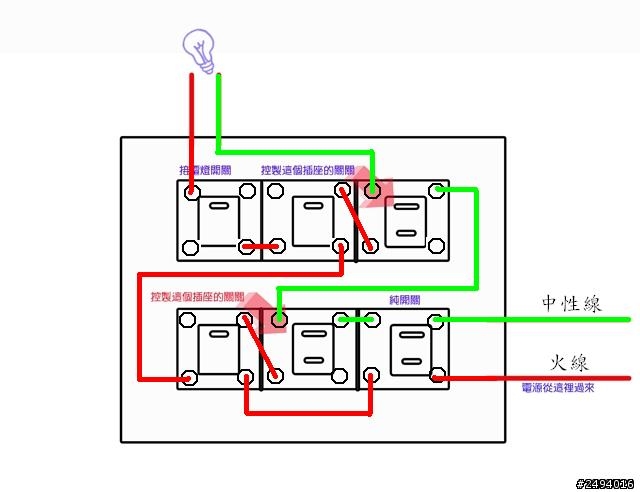

大哥,你說得是正確的,當然讓火線去斷路是比較安全的,
不是有什麼特定的接法,是小弟急著畫圖疏忽了,真是該死
,所以再把接法一的圖修正一下,以免害了人,謝謝指教囉~~








chieh-shih wrote:
大哥,你說得是正確的...(恕刪)

建議你顏色改一下好嗎?
火線使用紅色
科技來自於人性,懶惰來自於科技 所以...科技來自人的惰性 順發卡號:00326877 歡迎使用 記得索取保固貼紙~


obeyglobe222 wrote:
請問這組二聯開關要如...(恕刪)
