[大問題]請教水電高手，幫忙看一下污水的圖面

aney22 wrote:
請教水電高手，幫忙看...(恕刪)

ysc_kyy wrote:

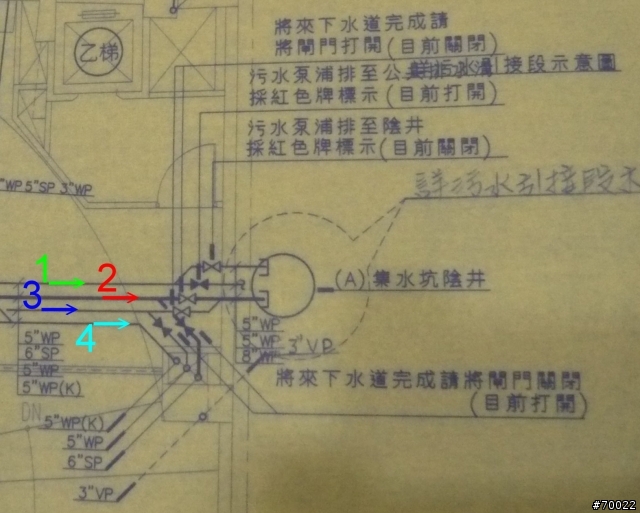

1. 是少了兩個閥門沒錯，那金屬叫做「法蘭」吧，用來連接兩段管子，建商大概是想衛生下水道接管之後再將法蘭之間墊片拆除，換上密封墊片直接將管路封死吧，不過設計圖上既然有畫出來就應該按圖施工，這個問題可要求建商改善。

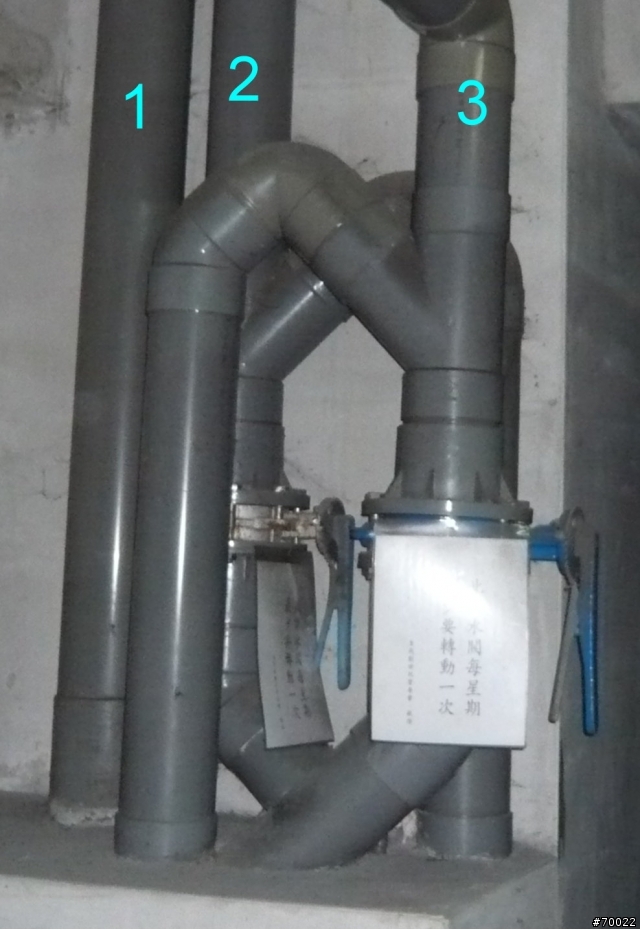

2. 地下二樓這兩支管閥門設置應該是正常的，平時閥門關閉管路型成「存水灣」狀態，這樣可防止臭氣回流，但管內若有固體殘渣積存於彎管內會造成排水阻塞，所以每隔一段時間必須打開閥門讓殘渣掉落，這樣的設計是合理的，記得台北市廚房排水好像可以直接排放到下水道？糞管都可以直接排放了還在乎廚房排水？不知這工地在哪裡？

ysc_kyy wrote:
剛剛又仔細看了地下2...(恕刪)

kctitan wrote:
但因橘色管與PVC厚管其實厚度一樣，只差在顏色

ysc_kyy wrote:
通常是廚房排水有做大存水彎，而糞管、衛浴排水則是直接插入污水池中，這建案的做法跟看過的又不太一樣？會不會1號管才是糞管？糞管若經過這大存水彎是很容易堵住的，即使閥門打開也很容易被閥片卡住......

大存水彎旁通閥門平時當然是要關閉的，要不然存水彎就白做了。
