其中車架有間隙一直都存在 一開始不太想管它
但漸漸發現間隙有愈來越大的趨勢 經過幾次的車友鑒定後
確定這間隙是來自於後避的部份 雖說不是什麼大問題
但"起毛雞"感覺很差 挑一天良辰吉日動工吧........
拆吧 拆吧 拆吧.........
分解所有的軸套 有夠多層 一個包一個
疑似兇手的軸套與軸心 有60條的間隙 誇張
上下軸心與軸套都有間隙 加起來共大於1mm
總覺得事情不是憨人所想的這麼簡單........
二話不說飛奔找黃大哥去
實在不明白原廠這樣的設計是為甚麼 沒事搞這摸複雜 小零件又多
而且該緊的太鬆 該鬆的有太緊 運作非常之詭異
來依張剖面圖
問題:
1.軸套A、B及軸心的間隙過大加起來一共有70條.
2.軸套B與自潤軸承應該要有0.5~1條的間隙已讓它可以轉動
但現在卻是軸套B比自潤軸承大4條.
3.鋁軸套長度多了10~20調造成車架的磨損(如圖下).
說了這摸多 簡單的說就是"該轉的地方不能動 不該轉的地方間隙過大"
與實際零件對照一下.......
因鋁軸套的問題造成車架的轉點磨損
改善方法
1.軸心改用強壯的M8不銹鋼螺絲+防鬆螺帽
2.軸套B重新做一支並且與自潤軸承應該要有0.5~1條的間隙.
3.鎖緊後鋁軸套與後避間要有10條的間距
新零件到位 二度前往黃大哥家........
逼出所有套套.........
已經被撐開的自潤軸承 爛掉了
準備換上新的自潤軸承 這2顆12.7mm特殊規格 得來不易阿

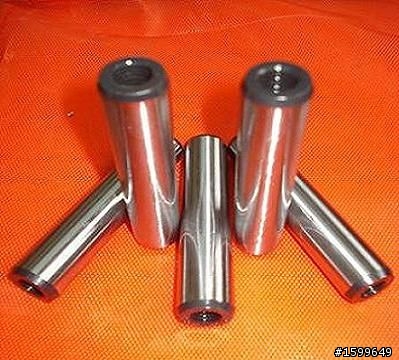

新舊軸套比一比.....
零件簡潔多了
原廠該死的設計 誰可以告訴我 用這麼複雜 又如此的不順是甚麼道理
金剛組合
結論
最期待的來了........
坐上去彈了幾下 老實說這不會是什摸非常明顯的改變
反而是對於小作動變敏感了
後避壓縮的運動曲線"感覺好像有"更順暢了
來是要來試騎才知道
---------------------我是分隔線--------------------------------------
中午時在家附近繞了幾圈 效果出奇的好
好...........好順暢喔 作動綿密 難以言語
