工欲善其事,必先利其器
電烙鐵-不用多說,當然是焊接用的(一開始還以為是用電龜
)焊錫-就沒拍了
斜口鉗-剪電線.........廢話
Y型端子-把兩隻腳剪掉,用於連接原本的線
端子鉗-用它端子會夾得比較牢靠,其他的鉗子比較容易掉落
熱縮套管
矽利康
兩種顏色的電線
鋼刷-感知器清潔用
飛輪的位置
先把電池拆了,放到一邊去納涼,比較有腳路(台語發音),記得拆開電池後音響密碼需重新輸入
上面兩條黑色的線一樣拔起來, 放到一旁去,不然不小心弄斷了就

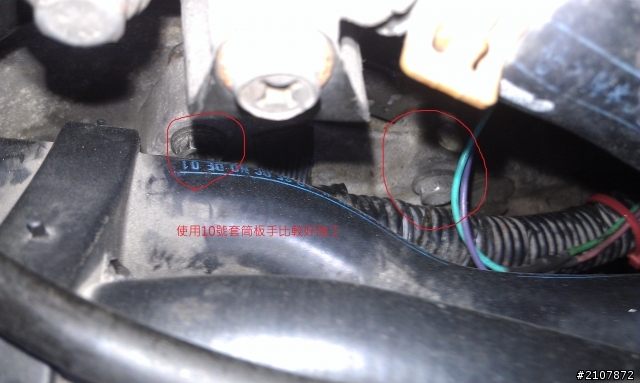

用十號套筒板手,鬆開兩支螺絲,輕輕敲,它就出來了,然後拔掉插頭取出感知器
飛輪感知器
取下後,用鋼刷幫他洗一洗吧!洗完早重點來了,用三用電表,調到電阻檔位,測量裡面那兩隻腳,線圈是否通路
,就是有電阻值,一般來講,只要是還發的起來,應該線圈都沒斷,小弟個人認為線圈這種東西,都有經過壽命測試,不應該那麼快壞
焊接
重點:記住哪條顏色的線在上,哪條在下,最後跟原本的線才對的上,也可以用原本顏色的線,因為小弟沒有原本顏色的線,只好用綠跟紫(我不知道線錯了有沒有影響)所以請注意
接下來就電烙鐵焊接,延伸兩條線
套上熱縮套管
打上矽利康(防水)
再來就沒圖了,剩我講古了
最難的~感知器上身，原本插頭的線要剪,越靠近接頭線就可以更長,方便以下施工
因為線很短，不好施工，小弟是用Y型端子做連接，
先把Y型端子的兩隻角剪斷，剩一個圈圈，把原本的線塞進去，再把剛剛感知器的焊接的線塞進去，
重點1.注意線的顏色A接A喔。
重點2.記得先放熱縮套管。接完兩條線後，把它放回去，螺絲鎖緊，用束帶把線固定好。接上甩到一邊的接頭，放上電池，鎖緊壓板，接正極，後接負極，完工。
發動~~~~哈哈大笑

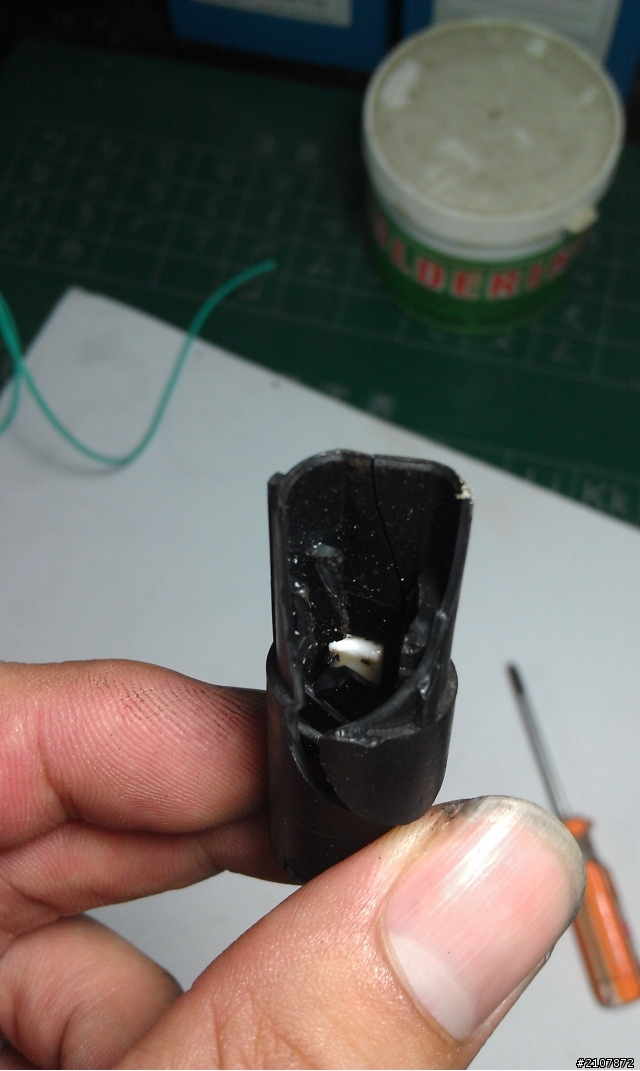

兇手
個人覺得感知器線圈並不會哪麼容易壞(有先用電表量過)，會壞的應該是接頭，高溫脆化,導致線接觸不良。以上是個人猜測，並無根據。
小弟6/15施工完成至今,未再發生熄火,高溫難發動情形
雞婆提醒:發動車子前,請在電門開啟後,該熄的燈熄滅後,再發動,多等幾秒,對你的口袋絕對有幫助
-------------------------------------------------------------------------------
7/10補充說明
上圖為示意圖,因為都裝好了,也不好拍,
大概上圖一樣
1.把感知器焊接出來的線,去一段皮
2.原本接頭線剪斷,越靠近接頭越好,方便施工
3.剪掉接頭的線, 一樣先去一段皮
4.套入熱縮套管
5.將Y型端子剪下來的圈圈,用端子鉗"含著"不要壓下去,不然就
將感知器的線和接頭的線,分別插入圈圈的兩端,壓緊,熱縮套管移上來,烤一烤,就完成了
兩條線接合的方式很多,重點是好施工,不易分離,就OK了.不一定要照小弟的方式
