我的復古燈~~

dick0225
個人積分：5分
文章編號：10325458

5分

樓主

2009-02-13 16:37

昨天收剛到寄來的 CREE Q5 LED~~
就等不及來公司試裝~~
因為18650的電池~~還要加裝充電器~~
而且也沒有保護板~~
所以拿LG KU380手機的電池~~
試著用~~至少沒電家裡也有充電器~~
反正都是3.7V
搞了很久~~終於裝好了~~
今天晚上下班~~可以來試看看亮度了~~

試開一下~~超亮的~~不知道晚上效果如何~~
呵~~超期待~~
如果OK的話~~再來改一個充電版的~~
哈哈哈~~開心~~
雖然有人發表過了~~但自己實際上裝完還蠻爽的~~
星期一再看看能不能把充電器直接裝在裡面~~
鑽個洞~~
就可以直接充電了~~

2009-02-13 16:37 發佈

文章關鍵字復古燈

陳雨

陳雨
個人積分：38分
文章編號：10326441

38分

2樓

2009-02-13 17:32

Q5 LED好像沒裝散熱片，電流高產生高熱沒裝散熱片很快就燒掉了

借用maci大的圖

引自復古前燈改造超亮POWER LED 3W，使用18650電池。

abtabt520

abtabt520
個人積分：4分
文章編號：10326580

4分

3樓

2009-02-13 17:42

陳雨 wrote:
Q5 LED好像沒裝...(恕刪)

呵呵陳大我也是打算拿來改這顆燈..

正在準備您早上跟我講的那些材料...

不過比較頭痛的是..把18560電池塞到燈內..(內部不大...)

這樣LED也燒電池也燙...那顆燈會不會溫度過高阿..

Kazuki 和樹

Kazuki 和樹
個人積分：96分
文章編號：10326732

96分

4樓

2009-02-13 17:52

dick0225 wrote:
昨天收剛到寄來的 C...(恕刪)

散熱問題解決就太棒了~~

dick0225

dick0225
個人積分：5分
文章編號：10326919

5分

樓主

2009-02-13 18:03

嗯.我明白了...
謝謝大大..
我再看看要怎麼把散熱的問題解決..

陳雨

陳雨
個人積分：38分
文章編號：10328808

38分

6樓

2009-02-13 20:42

abtabt520 wrote:
這樣LED也燒電池也燙...那顆燈會不會溫度過高阿.....(恕刪)

Q5你可以用大點散熱片增加散熱，外殼好像是鐵的，所以散熱沒問題的。

把散熱片的熱引到外殼也不錯(用銅管?哈!!!)

電池應該微溫，電池塞不了弄成外接，充電比較方便，還可以改用3號電池供電

chentcj

chentcj
個人積分：719分
文章編號：10334625

719分

7樓

2009-02-14 6:44

您好像是用電池直推Q5，不怕光衰問題嗎，
沒恆流保護，沒多久LED很快就掛了。
另外沒有做光形控制，建議不要用那麼高亮度的LED，
甚至用小燈泡就好了。以免變成"白目燈"。

wgodxy58z

wgodxy58z
個人積分：0分
文章編號：10342094

0分

8樓

2009-02-14 20:57

rookieyang wrote:
其實一開始我也有想要...(恕刪)

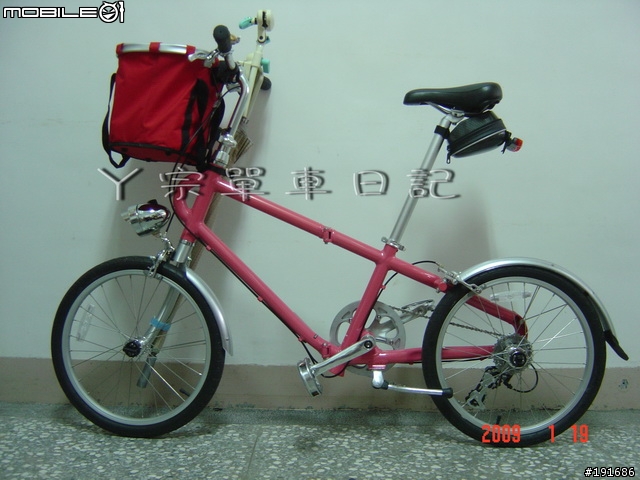

復古式頭燈改CREE Q5晶片+18650電池+恆流晶片+散熱模組
完成後真的值得,尤其是他人問你燈哪買時

saxo86

saxo86
個人積分：0分
文章編號：10353643

0分

9樓

2009-02-15 18:51

wgodxy58z wrote:
復古式頭燈改CREE...(恕刪)

可以分享一下你燈的改法嗎
小弟也又買一顆
但因為亮度真的是....
所以也想要自己動手DIY一下

感謝

wgodxy58z

wgodxy58z
個人積分：0分
文章編號：10364944

0分

10樓

2009-02-16 12:16

saxo86 wrote:
可以分享一下你燈的改法嗎...(恕刪)

CREE Q5晶片+18650電池盒+恆流晶片+散熱模組
收到貨後其實也思考很久不知如何下手
聽材料商建議將恆流晶片塞在電池盒裡節省空間跟美觀用
CREE Q5晶片+散熱模組結合後將原燈罩拿掉直接以環氧樹酯固定在壓克力透明罩上
電池盒也已經只用環氧樹酯固定在燈杯裡
製作過程忘了01真理 "真相照片"
若有需要我會在文字上盡量敘述過程及方法
