[分享] DIY尾燈閃爍電路圖-補完成圖、影片..2/20

各位熟電子電路的前輩，可以幫忙指導一下，如果我想要自製一個尾燈
我只希望有一種閃爍方式，就是紅色跟藍色交叉閃爍，模擬警車的顏色
主要是想增加夜間騎乘的警示性，那這樣的話我應該如何製作電路呢？

有大概上網搜索了一下，似乎以下這個連結比較符合我想要的
http://tw.knowledge.yahoo.com/question/question?qid=1608082203614

但是因為我是學機械，不是學電子的，所以對這類比較不熟悉，不過自己
還是有基本焊接電路板的知識，所以我有寫信詢問原作者，回信如下：

我熟悉的IC編號74HC14為TTL
TTL可耐壓到5V



=====================================================
電阻大小
一秒交互閃一次=2顆燈輪流亮半秒,每顆燈f=1Hz
由公式f=1/T,每顆燈T=1,由此IC公式T=2RCK得知,RCK=0.5
工作電壓3V時,K值平均等於0.5240346(在此以0.524計算)
0.524RC=0.5
在此用鉭質電容0.47μF(C=0.47μ)
0.524 *0.47μ *R=0.5
0.24628μ *R=0.5
0.24628 *1000R=0.5*1000 (∵μ=0.000001)
應為0.24628 *R=0.5*1000000
0.24628 *R=500k
R=500k/0.24628≒2030209.5
R=2030209.5
∴電阻=2030209.5歐姆=2.0302095Mega

========================================================


而輸入腳位/輸出腳位還有13/12(我漏掉了)

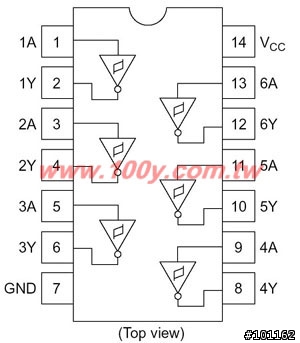

74HC14內部 如圖1
而電阻電容接法如 圖2
如果覺得訊號不夠強可加電晶體
=================================================================

而
"代表我如果輸入從1進去，那我就要從2拉線出來到LED的意思吧？那這樣共有五組一樣的功能摟？如果我要紅藍交叉閃爍，那我紅色用1進2出，藍色用3進4出，這樣的意思嗎？"
沒錯!但是記得要接電容,電阻

==========================================================
抱歉這麼晚才回信,換了信箱久久收一次Yahoo的


用74HC14製作的震盪器是我唯一會做的震盪器,震盪器其實有很多種,要看個人需求做選擇

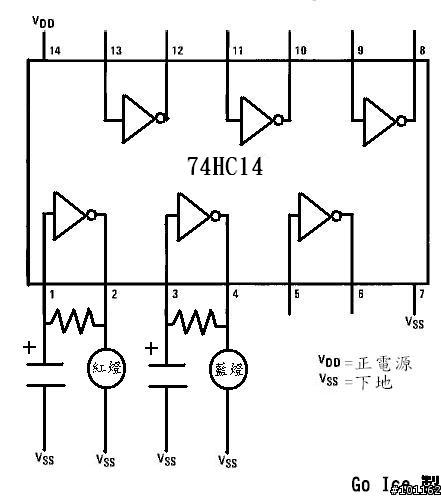

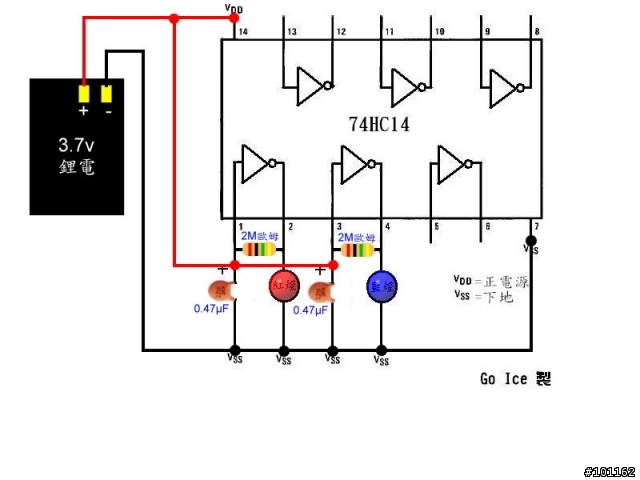

於是我根據他的回信，畫了一張白痴版的電路圖...


想請懂電路圖的前輩，幫忙看一下，這樣是否正確，如果正確就要開始製作了！
或者有人可以提供更簡單的電路圖或方法，謝謝回覆^^

2/20日更新
============================================================
感謝各位前輩的幫忙，已經製作完成了！！


所需材料：

74HC14晶片.......*1
0.47uF電容........*1
1M電阻.............*1

LED依照需求紅、藍數顆

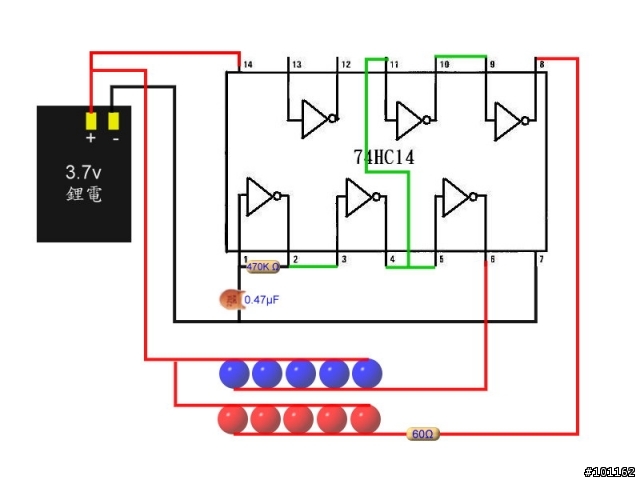

電路圖感謝jsyemail2前輩的指導，淺顯易懂版...

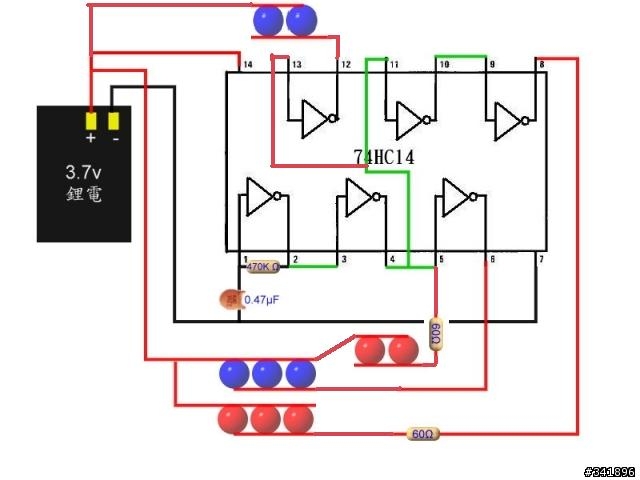

如果LED較多時可以使用這個方法分流


經過幾個小時的努力....終於完成了！請看圖！

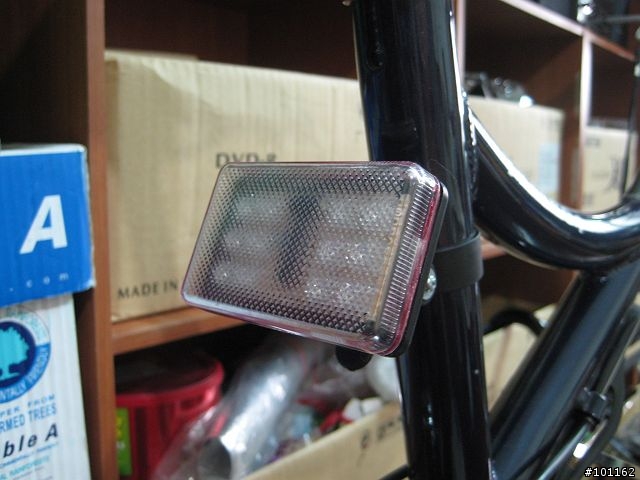

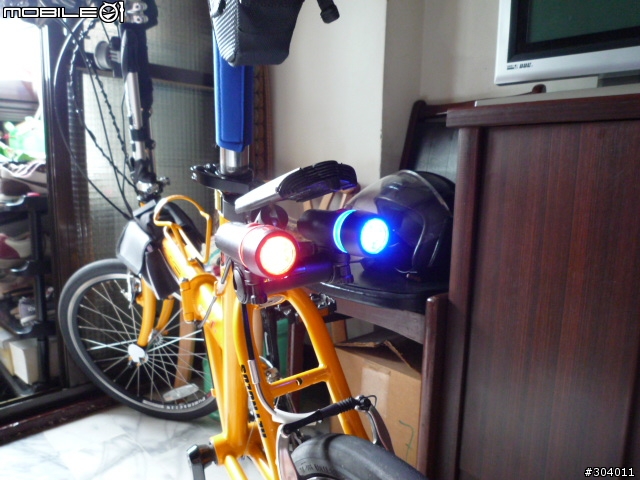

裝在車上的樣子～燈殼是用之前買得另一個尾燈來用

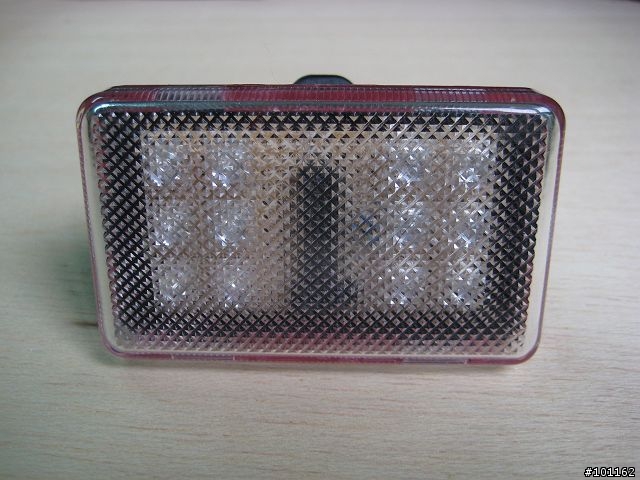

正面，稍微看得出來裡面的晶片

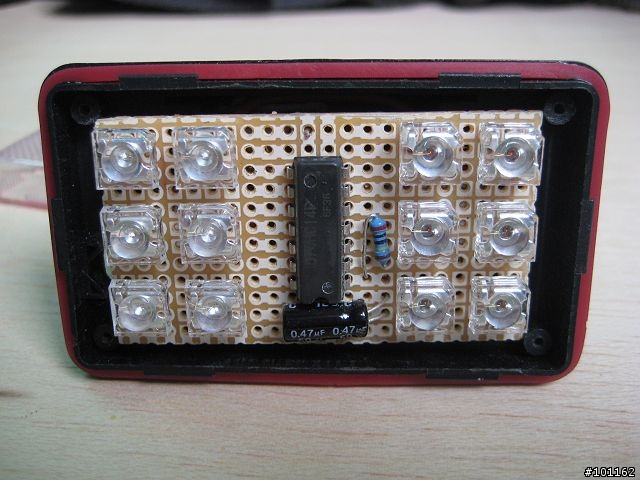

打開蓋子，用的是紅藍各六顆高亮度食人魚燈泡

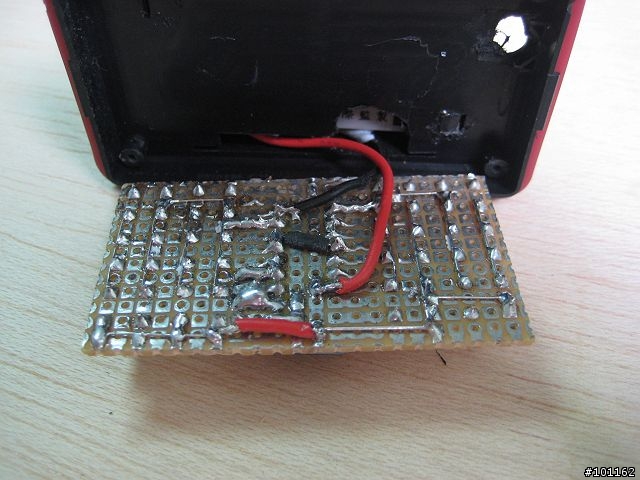

背面的電路，第一個試做的焊得很醜...看看就好＠＠

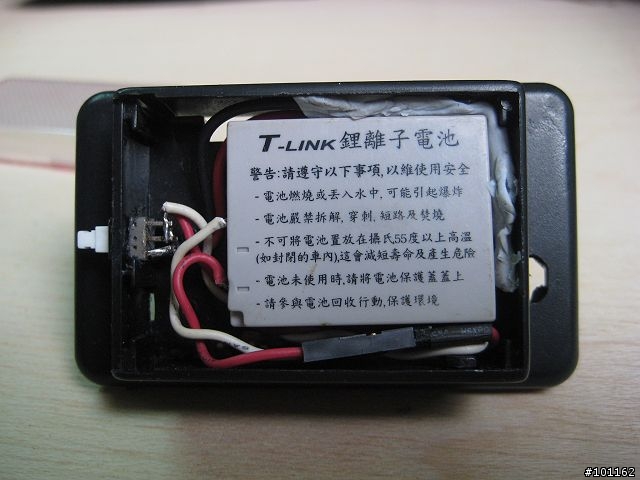

背面，電池使用舊相機不要的鋰電池


電子材料行找到的超迷你的有段開關

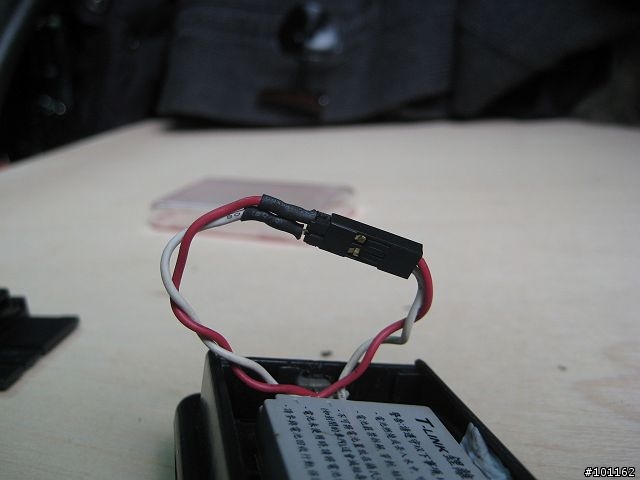

電池與電路板的連接方式，採用2pin的杜邦端子（薄一點好塞）


閃爍時的影片
http://www.youtube.com/watch?v=axpC6zceQGs

做好得時候，發現其實紅色跟藍色的亮度不太一致，藍色很亮，感覺就是把LED直接吃3.7的亮度！
紅色卻沒有完全發揮的感覺，大概只有七成的亮度，因為這批紅色食人魚我直接電池也可以很爆亮
但是裝在這個電路板上卻沒辦法，一開始以為電阻60歐姆太大，改成30歐姆也沒改善，最後索性把
電阻拿掉，直接驅動～亮度還是一樣沒變，不知道是哪邊有問題！還要再查查～

不過的確達到紅藍雙閃的效果，很高興！有警察的feel～而且閃爍電路零件簡單，只要三個零件！
感覺還蠻方便的！

這是試作版本，有點粗糙，下一次要盡可能縮小體積，然後做一個迷你的尾燈，藏在坐墊下方！


同場加映，紅色高亮度尾燈
---------------------------
這個尾燈是買30塊錢的超便宜尾燈來改的！

原本兩顆乾電池，改成不要的舊相機鋰電，上面的LED改成120度散光的
高亮度紅色LED，然後開關也改成迷你的微動開關～

改裝完成的樣子，幾乎只剩下外殼跟電路板是原本的，其他都挖掉了～
用熱溶膠固定，有點醜～不過還好燈殼是紅色，蓋上之後看不出來～

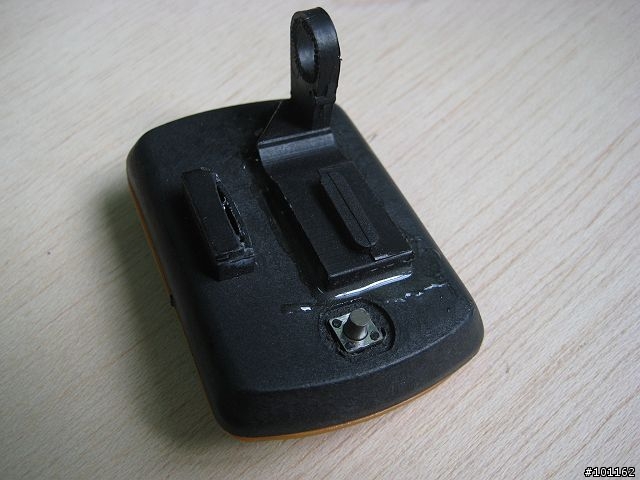

背面，便宜的尾燈塑膠很差，原本的夾子已經斷掉了，用AB膠直接把座黏上去

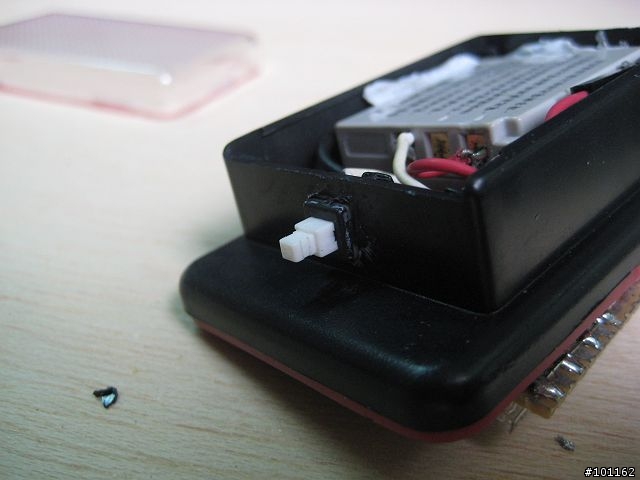

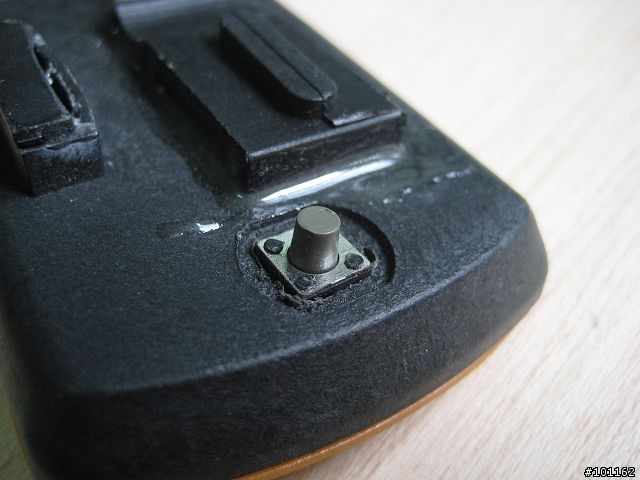

特寫開關，改成這種微動開關好按多了～



最後介紹一下這兩個尾燈的充電方式！

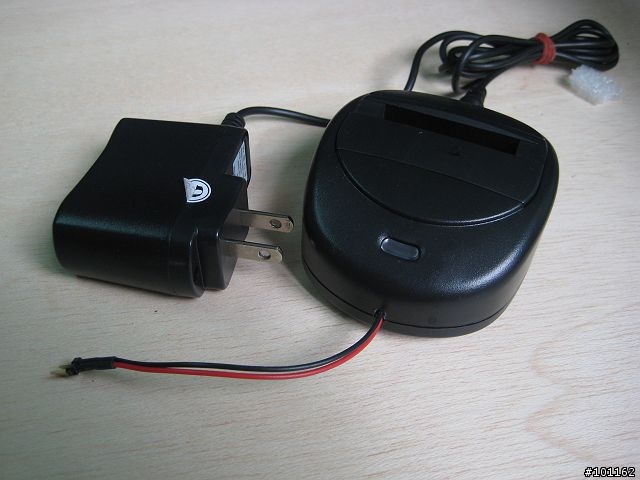

把不要的手機座充拆開來，把正負極各拉一條線出來做個插頭

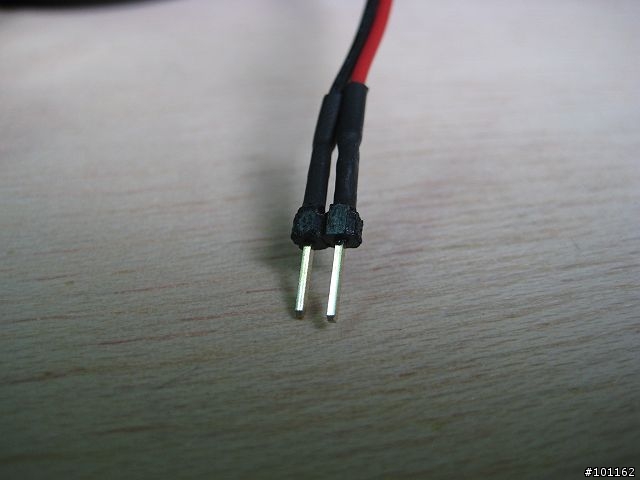

插頭特寫，跟燈具上是一樣的

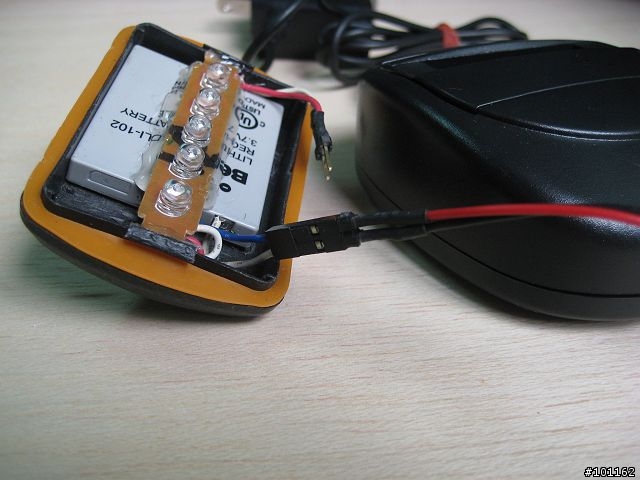

充電的時候，拔開原本的插頭，把電池接上充電器的接頭，就可以充電了！


--------------------------------------
廢話了一堆，終於在夜深人靜的時候，來拍一下實際使用的效果圖！

因為使用的是CANON的入門款相機，沒有手動功能，只能靠M模式利用ISO
來調整到拍出來接近現場的感覺，僅供參考...

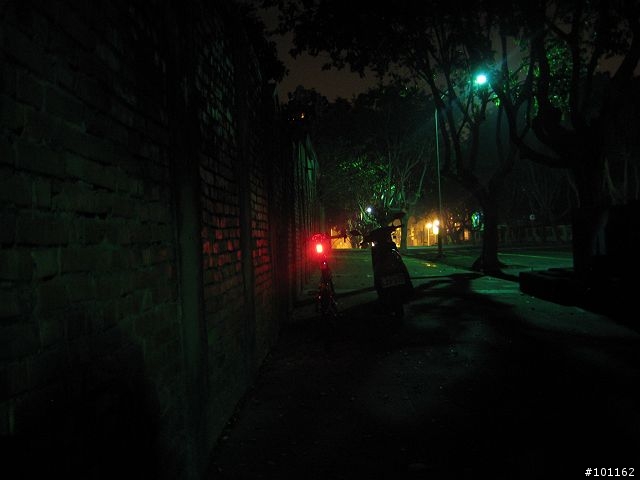

高亮度紅色尾燈的效果圖！離很遠還是可以很顯眼

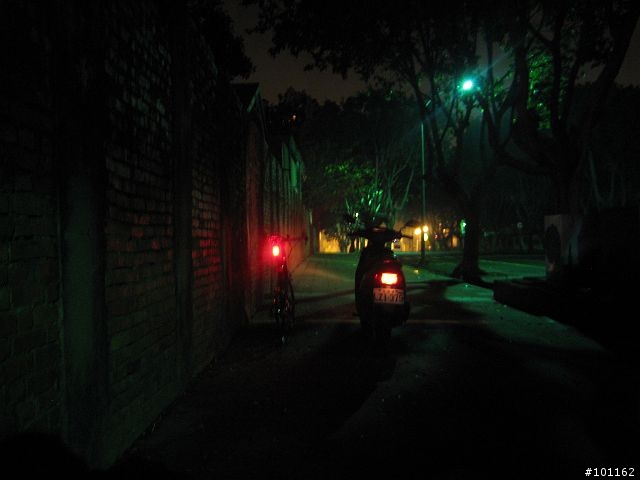

紅色尾燈跟紅藍尾燈一起開～

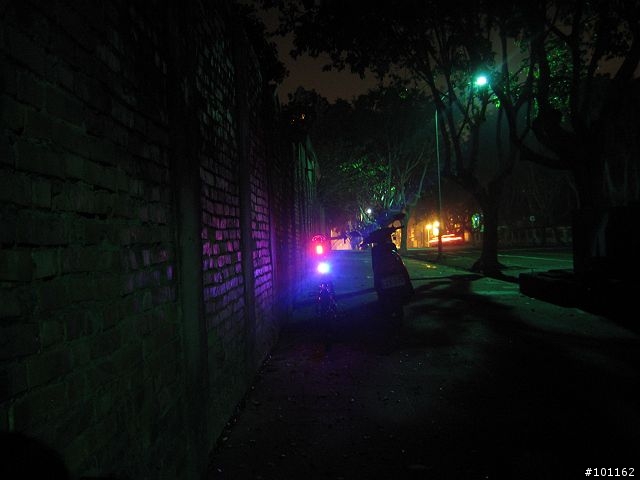

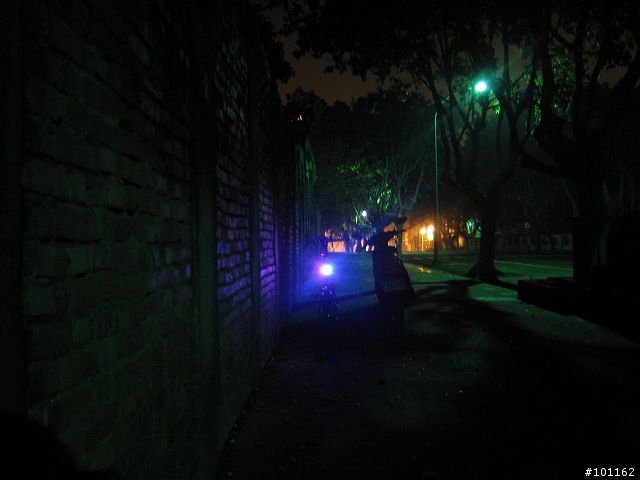

只開紅藍尾燈（因為曝光時間太長，所以紅、藍都有曝光到，所以變成紫色...）


紅色尾燈跟90cc機車尾燈PK，一樣在路上，一點都不遜色喔！


最後補上測試的影片，半夜出去拍得！影片中的機車是有人坐在上面稍微催油門
不然怠速會比較暗～比較接近行進中機車的亮度！

http://www.youtube.com/watch?v=JT0GBstWFlM
