[分享]3 顆1w HI-Power LED搭配鋰電池 = 亮 + 泛光廣

最近在拍賣找到一個 1W HI-POWER LED , 3 個在一個模組上的

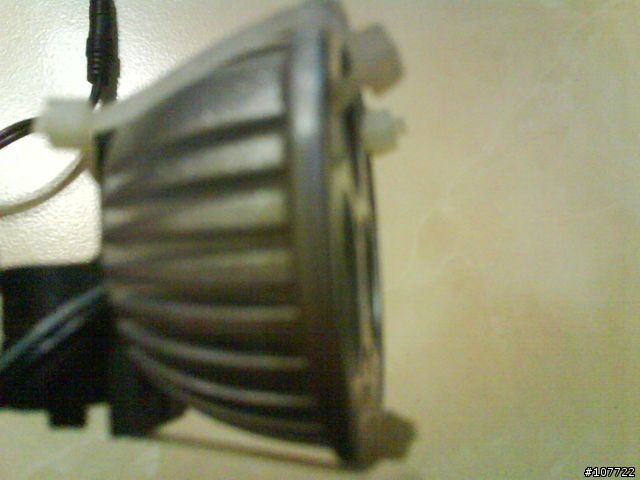

主角現身~~~嘿~~~這只是側面啦~~~

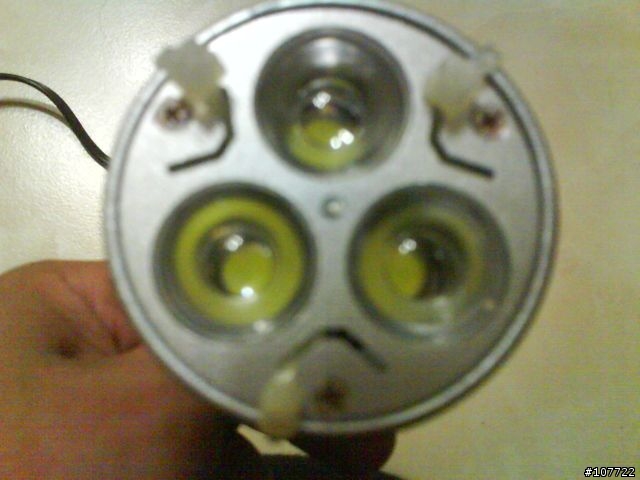

探出頭來, 三眼神童現身~~~
不是啦, 是三眼車燈~~~

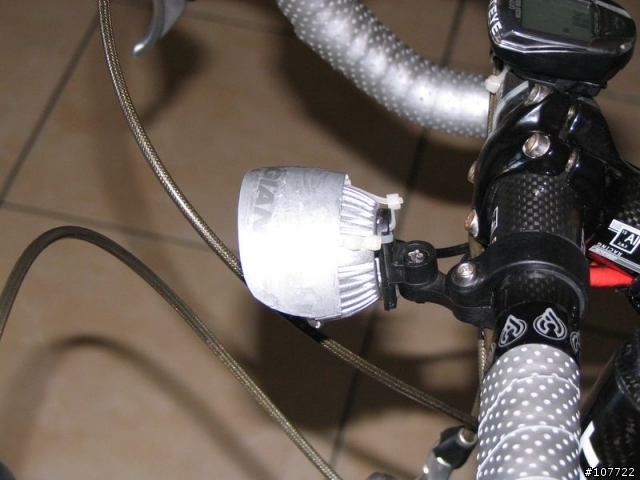

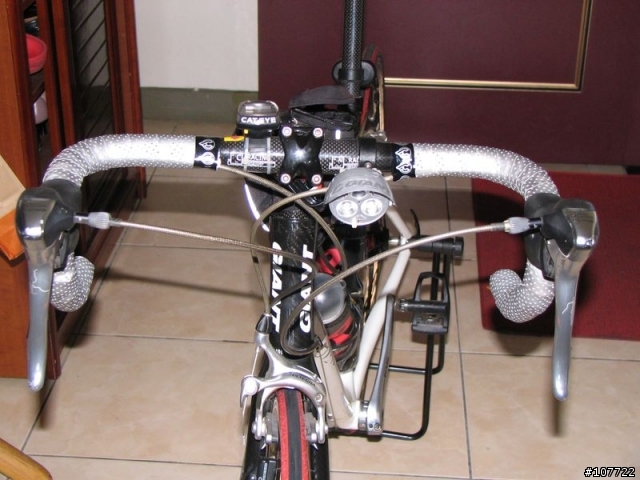

車燈的部份有用束帶處理, 我用簡單的方式固定在車把上


因為三顆1W必須搭配 11~15V
所以另外買了顆12V 1800mA的鋰電池
就是這個黑盒子~~~其實這個黑盒子, 大小比是一個成年男人的手掌還要小許多


當然要來個實際測試亮度啦

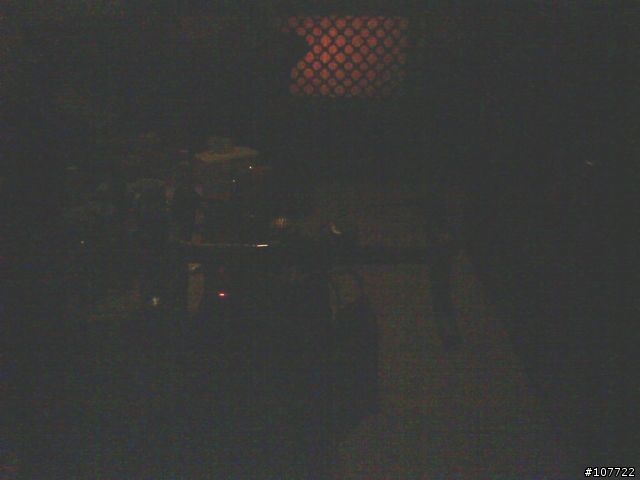

下面這張, 是我家客廳, 有開夜燈的狀況, 蠻暗的~~

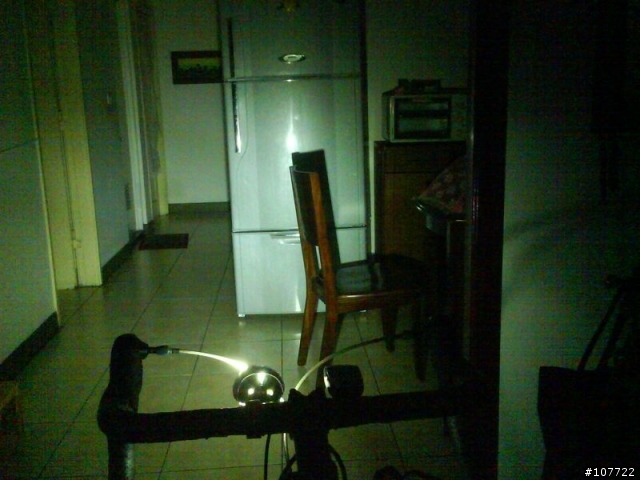

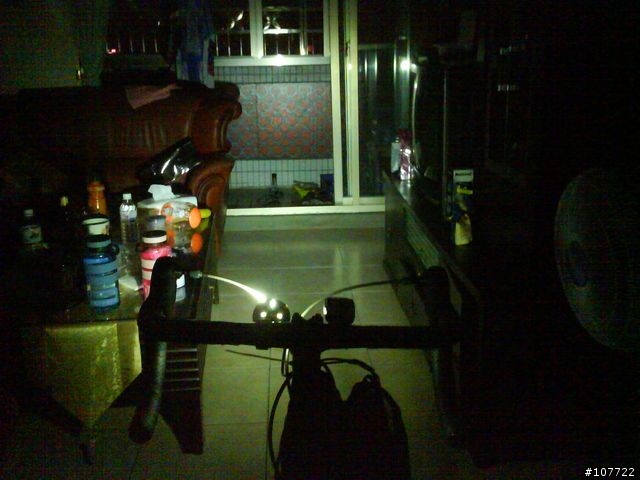

接著, 關燈之後, 開車燈
才處理好車燈, 接線, 固定, 所以客廳亂亂的, 傷到眼睛勿見怪~~!!

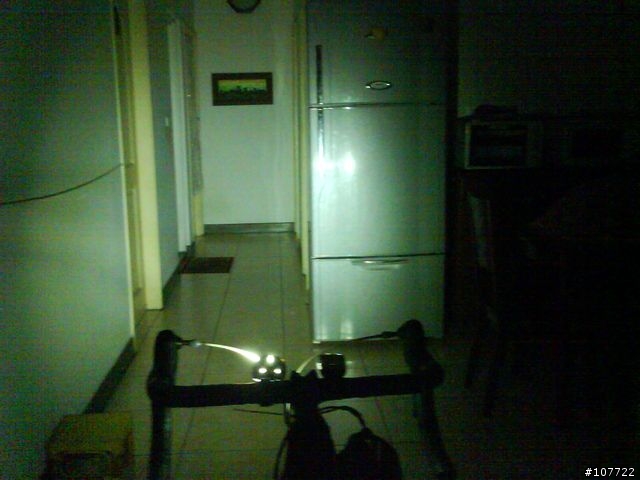

客廳再一張


往另一個方向照射



上面的實測是平行照射, 覺得亮度夠, 泛光度也不錯
這部份我已經調整往地面照, 並用眼睛對看過, 所以不會直射對向的人

搭配鋰電池, 算一算加衰減, 應該能撐個3小時以上
實際的時間要測試看看才知道~~

燈 + 鋰電 + 兩個運費, 合起來可以買一隻號稱高亮度的的18650槍燈
但泛光度比槍燈好多了, 不是集中在中央的光型

僅供參考~~謝謝各位來賓觀賞~~

-------------10/16補充----------

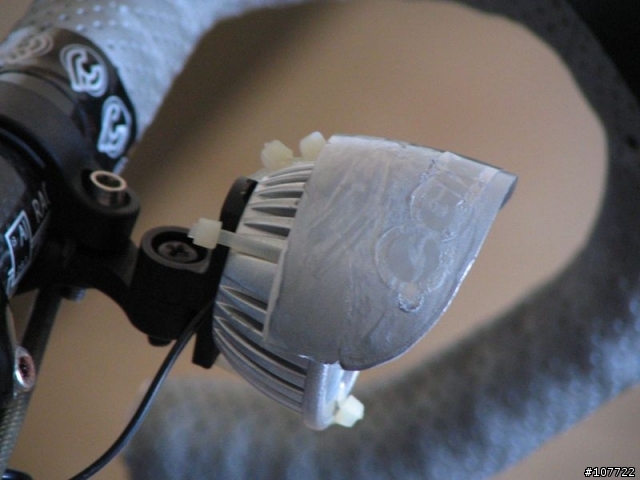

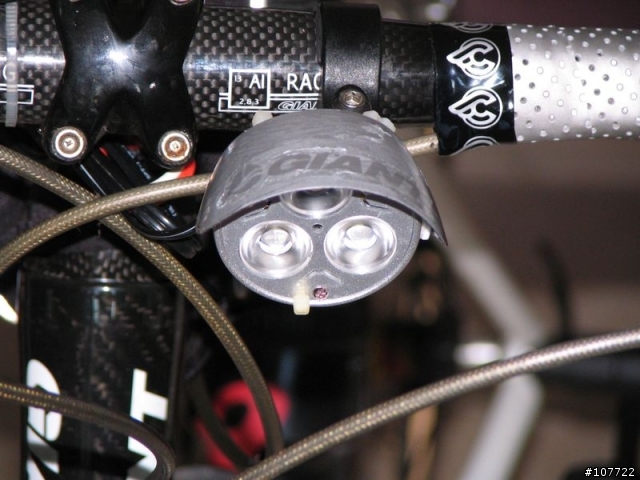

我在燈上加了一個燈簷
下張照片就是產生的光型, 稍微調整角度之後, 也請路人甲乙丙丁站在對面目測感覺
投射光已不刺眼


另外補充早上照的, 這是用數位相機
我想燈的帽簷的部份, 應該用鐵樂士會比較好吧~~用油漆筆蠻難看的







-------10/15 補充 --------------------------
因為小弟用過槍燈, 也用過高流明的手電筒, 也用過一些在這裡看到分享的便宜又亮的車燈
無奈便宜的車燈, 在某天跳車離我而去, 燒掉過一顆CREE Q4的LED

我並不是專業人士, 我對流明的強弱了解並不透徹
我只知道我想要亮度高, 耗電低, 泛光夠廣, 加上以不影響對向人的眼睛為主就好

夠亮的, 光型過於集中
泛光廣的, 就不夠亮

也看過BOACH的車燈, 但價格著實吸引不了我, 加上外掛電池盒

而我這全部加起來
以重量來說, 電池盒220g, 燈也約幾十g, 整個加起來並不會太重
以價格來說, 這整個加起來是1張小朋友 + 2張多國父, 價格並不是非常高
不見得cost performace(C/P)值會是最好, 但至少比一些槍燈便宜些

至於外掛電池盒, 小弟純粹是抱著測試的心情, 以及拿到這顆燈接上電源, 看到亮度與泛光度的爽快感來PO這篇文章

我有先設計了18650的電池袋, 可以連套4顆, 看起來像軟式散彈匣, 並交付給一家廠商評估試作與可行性
可以包覆在圓形的車架上, 後來算算4顆18650也不輕, 價格也超過了我買的電池盒
就乾脆先買這個鋰電池盒來測試這顆燈的亮度與泛光廣度
至於這顆鋰電池, 用一個上管袋或馬鞍袋就可以解決放置的問題

在測試的是採用平行照射, 所以看過去是一片往前直射的光源
後續而我後續調整了角度, 並且以站在對向目測, 以不刺眼的角度往下方打
並調整了讓三顆LED呈現倒三角型

之前就看過有討論對於泛光度, 照射廣度討論, 也因為找到小弟覺得泛光度足夠的燈, 所以想藉此來分享
也想藉此來了解這裡知識充足、見識廣的各位大大, 並請各位大大給於指教, 晚上我再實際跑一趟再加上來
