成功了,我把G牌FD-606變成FD-612了.....

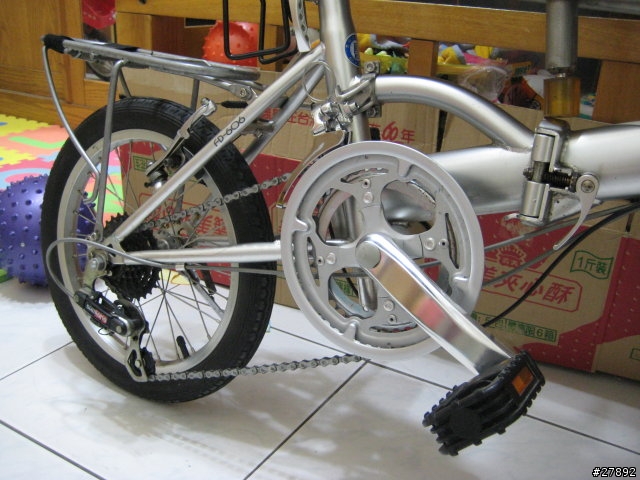

話說,從妹妹那兒接手了一台G牌的FD-606,大盤40T、6速飛輪14~28T的16吋摺疊車。
說起來也只是很休閒(因為騎不快)。
從平路開始練習,一直到騎上敦敘高工,後來想將大盤換大點,以增加平路的速度感,
一直在單盤52T及48T做選擇,最後選了48T(怕52T磨到後叉,後來才知道不會磨到)
沒關係,換都換了,就先騎吧。騎了幾天總覺得少了什麼,後來看到許多單盤小折都改成雙盤,
這就讓我興起DIY的念頭。
首先,材料要有雙盤、前變、中變、中變轉接座。但是問題來了,前三樣都買的到,唯獨沒有
FD-606用的中變轉接座
沒關係,既然沒賣那自己DIY一個中變轉接座好了,後來在製作中變轉接座的時候,想說順便將大盤也DIY
好了,於是就有了大盤48/40T的構想(反正40T拆下沒用,48T剛買來而已,如果失敗再直上53/39T)。
製作中變轉接座比較麻煩,因為一方面要決定位置,另一方面要決定角度,所以先用螺絲固定好再焊接。
而大盤則將40T切開,車圓,然後安裝在48T上。
好啦好啦~~~廢話不多說,看圖唄.....



成功了,我把G牌FD-606變成FD-612了.....

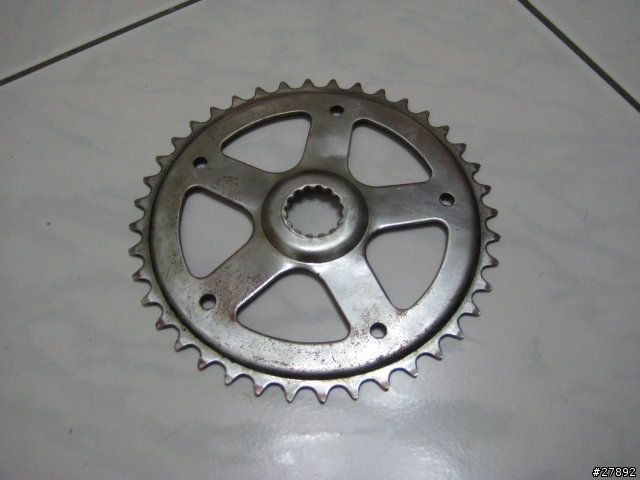

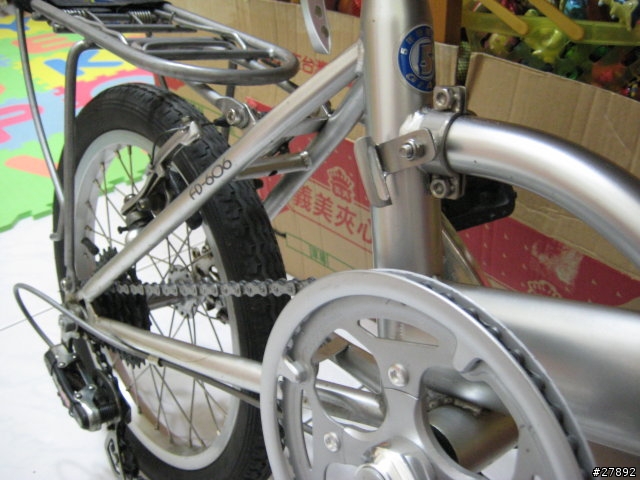

原車上40T

成功了,我把G牌FD-606變成FD-612了.....

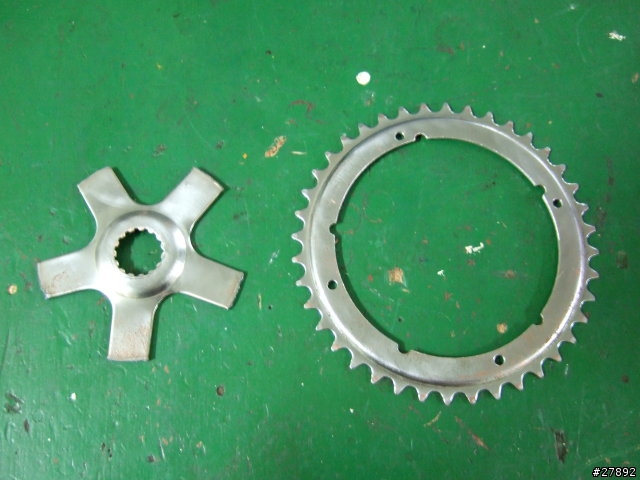

使用PLUSMA切開,車床車圓

成功了,我把G牌FD-606變成FD-612了.....

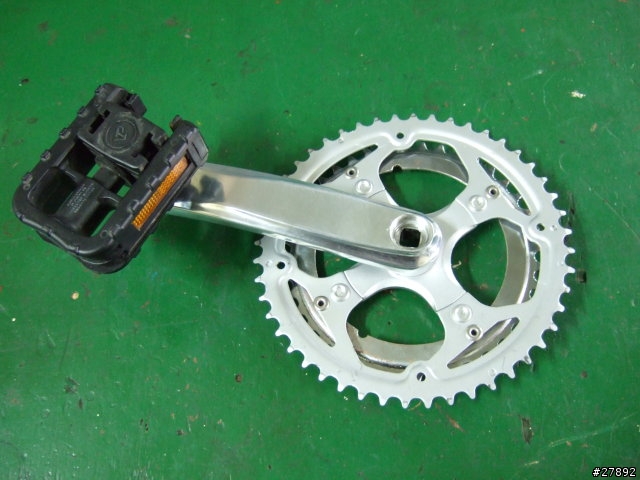

大小盤組合

成功了,我把G牌FD-606變成FD-612了.....

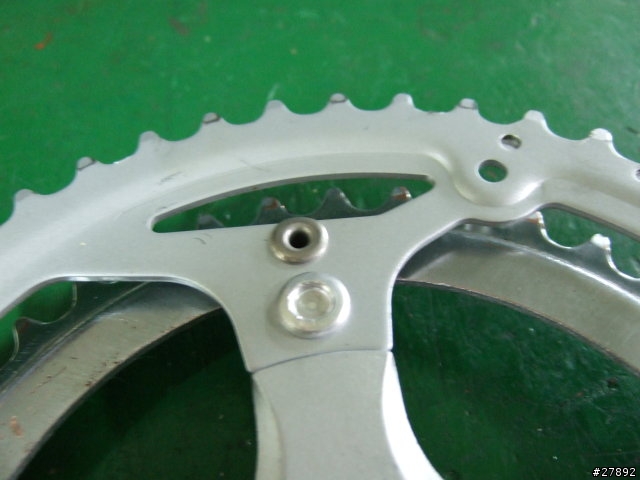

放大的48/40T

成功了,我把G牌FD-606變成FD-612了.....

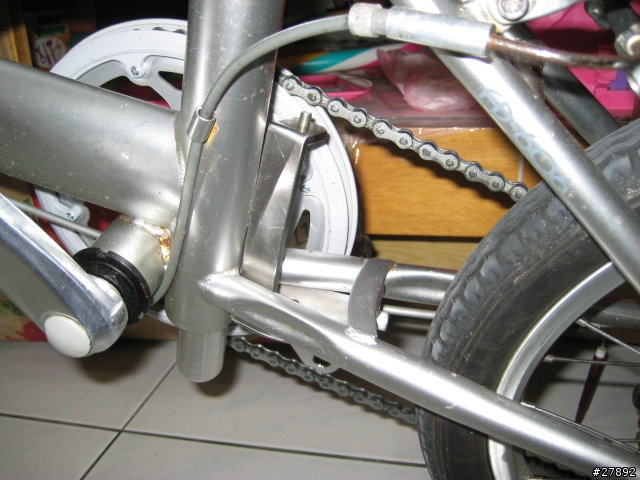

中變轉接座比對位置及角度.....

成功了,我把G牌FD-606變成FD-612了.....

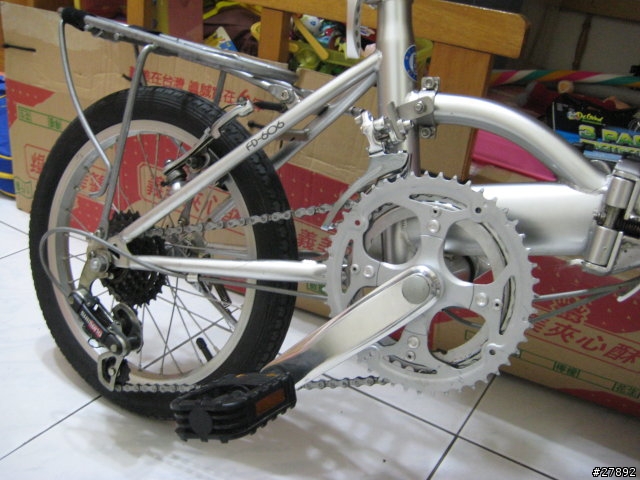

終於安裝上去了....

成功了,我把G牌FD-606變成FD-612了.....
接著是變速線固定座

由於中變轉接座V1.0的強度不足,導致變速時不穩定,所以又改成了V1.1、V1.2....直到V2.0終極版



成功了,我把G牌FD-606變成FD-612了.....
在中變轉接座上做補強,沒想到效果好極了

成功了,我把G牌FD-606變成FD-612了.....

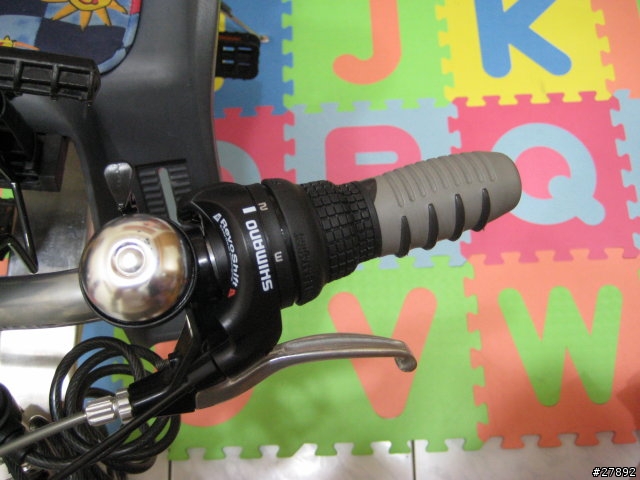

最後,裝上Shimano的變速轉把

成功了,我把G牌FD-606變成FD-612了.....

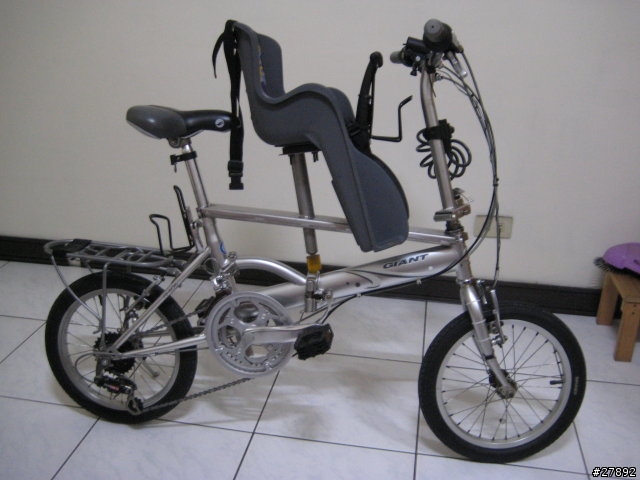

我的FD-612與大家分享

再改裝大盤前,也加裝了兒童安全椅,效果不錯(可以乘載20KG的小朋友),也做了一個水壺架在坐管上
雖然增加了不少重量,但也增加了不少樂趣阿......

在DIY的時候,由於是一個人在弄(聽起來怪怪的),所以並沒有辦法邊切割邊拍照,邊焊接邊拍照,所以只有完成品組裝
謝謝觀賞....
2008-10-10 20:13 發佈
文章關鍵字 G牌 606 612
在20吋為改裝主流的小摺世界裏,想不到靠著版大的巧奪天工,再一次證明16吋小摺也是有很大的發展空間...
最佩服的就是這種有技術、有精神自己去搞的土砲王(這算恭維吧!我也想當土砲王)
小弟我空有想法可惜技術不夠(技術倒還可以學),苦於沒機具(機具真的比較難,除非正好生活、工作中有接觸)
若是您自己是有技術的車友,但沒有具體方向與想法,小弟倒是很願意一起合作
本身是工設的,老是想一堆新玩意卻找不到實踐的機會(加工技術、材料取得、機具…等因素)
大夥一起來搞當作興趣也不錯玩,重點是可以有交流,對大家都是一種不錯的學習機會吧!
大大您好,真是好的工法,厲害喔~~
\另外想請教一下,你那台兒童座椅的橫桿是去那買的,如果是DIY的話,可否分享一下如何製作,謝謝.
vincent611015 wrote:
話說,從妹妹那兒接手...(恕刪)


真的很不錯, 我還不知道雙大盤可以這樣改,
五體投地啊,
那個嬰兒座有介紹文嗎? 也很棒~
我常在月光下出沒, 而且,我每個月錢都花光, 故名-月光光騎士
johnsonwiner wrote:
大大您好,真是好的工...(恕刪)



bedavinci wrote:


真的很不錯, 我...(恕刪)


不好意思,安全椅做好後才想起來沒拍照,所以無法跟大家分享了
但是安全椅的構想是來自於其他大大分享的"WeeRide 超優兒童袋鼠椅"
給有興趣的朋友參考看看摟.....
orz 果然夠無聊.大大的'閒功'不是普通級的喔.有機會想一下(如何變身成電動的吧)
哈 哈 哈 我是來亂的
太驚人了!!!!

這就是所謂"土炮大改"的精神!!

實在是讓人感動!!

身為"土炮"一員的我,

內心特別機動~

最近小弟想把FD-602的大盤改成53/39T, 請問鍊條需要更換嗎?還是用原來的就可以?如果只換成52T或53T需要更換鍊條嗎?
可以請大大將中變拍詳圖參考嗎?謝謝.
