請問一體式大盤跟一般大盤的結構

enzochen4949

enzochen4949
個人積分：5分
文章編號：8501784

5分

樓主

2008-10-08 23:56

小弟常聽人家講一體式大盤但確不知道其機構上的整體差異
請問有無一體式大盤跟一般大盤的結構有差異圖or照片可供參考,因為小弟找不到

(其實是懶的找)或其相關照片因為討論區上都是文字敘述沒有圖解,有聽沒有懂,還請善心人士解惑
(趕雞不勁) orz

2008-10-08 23:56 發佈

文章關鍵字大盤結構

jonchannile

jonchannile
個人積分：24分
文章編號：8502366

24分

2樓

2008-10-09 0:29

前天剛好改車大盤
從CT盤(50/34)換成標準盤(53/39)
因為想開始練更好的腿力

在看技師拆裝的時候
發現一般大盤跟一體式大盤的差別
似乎可以從一點看出....BB不一樣!!
可惜我沒圖...沒有拍下來!!
不過我可以大概說一下

一般大盤的BB較重,左右分開醬入五通 , 沒有外露
一體式大盤的BB較輕,一體式直接進入五通, 有外露

一般大盤, 二邊的盤軸承長度差不多
一體式大盤, 右側齒盤直接有很長的軸承管, 左側是屈炳

真想拍一體式大盤給你看看,但是我累了...

skyseazero

skyseazero
個人積分：93分
文章編號：8502395

93分

3樓

2008-10-09 0:31

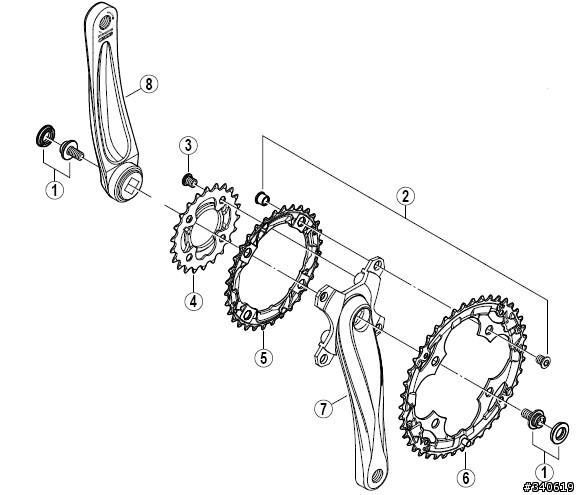

非一體大盤

圖中少個BB，原則上就是把兩側曲柄(零件7跟8)用螺絲(零件1)鎖在BB上。
------------------------------------------------------------------------------------------------------------

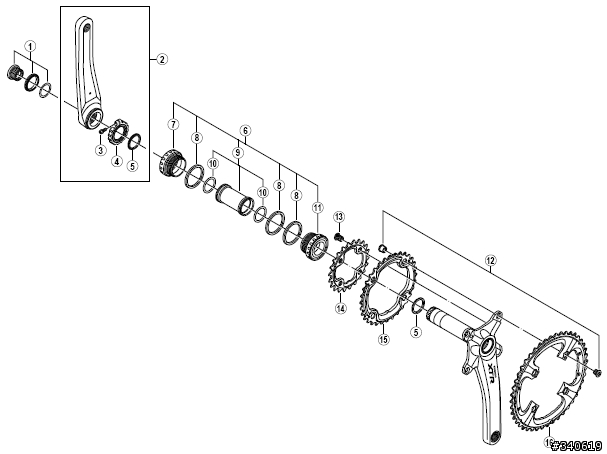

一體式大盤
