[DIY]神說要有B__1.1版.座艙升級_就是那道光

[DIY]小擺爛(白藍色)第一版.動力系統+HID+車底藍光LED.

上次那篇文章取的名字太難聽了.被我摔車抗議後.主人才肯幫我正名.
現在我的名字叫做"小B".
他說:[B最適合你.因為你是藍色的車車.又跟主人同名.而且B也是最有用的單字]
總之主人說了一大堆.什麼BEST.保利達B.裝B.牛B.我操你XXX的B....
管他講什麼.我有個好名字就可以了.

主人曾說過一句話.我很喜歡聽.所以記得很清楚.
[神說要有B,於是就有B]----大預言術
可是他喜歡的是[就是要牛B]
後來阿-他被我鏈條+座管魔音攻擊後.終於再次妥協.
所以題目改為 [神說要有B]系列.

有一次我問他.[大仔你為什麼要在我身上加這些東西?]
他說:[車跟人一樣.要有自己的特色.]
我又問:[別人全身發亮閃閃動人.為什麼不學他呢?]
他耐心的說:[那是格調不夠高.驚艷之後剩下鄙夷.學不會裝B就不會有牛B的能奈]
我說:[好多生字看不懂啦.講太難了.大仔.那我的格調應該是哪一類呢?]
他很開心的講:[問的好.裝B.就是要平凡.像蜘蛛人一樣.沒換裝之前是個死老百姓.牛B就是要驚奇.要亮眼.要神秘.要讓使人驚歎.最重要的是讓別人覺得有錢也買不到.所以你裝B與牛B的功課要多學阿!!]
[怎麼越講越多字呢....總之.小B我會努力裝B的啦!!]

[DIY]神說要有B__1.1版.座艙升級_就是那道光
這次升級課程是參考
西小笨.人類前輩的作業[黑白改]自製冷光儀表版
還有Nakamura 01..人類前輩[改裝] 馬錶照明(冷光版)
將2種技術結合.就是這次升級的目標.一樣維持裝B的原則.原始.神秘以及低調.

主要材料:貼片式0603橘光LED_3顆.FPC線材.
其他配料:熱熔膠.略粗電線外皮.

先來幾張完成照..

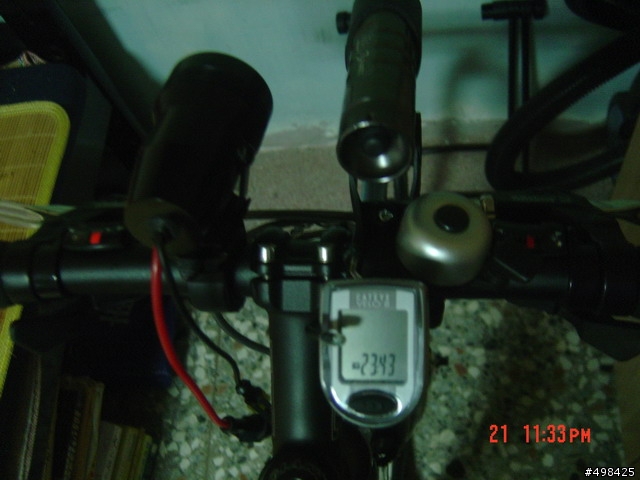

裝B模式.看不出有異狀.只有馬錶左邊多了一隻怪東西.

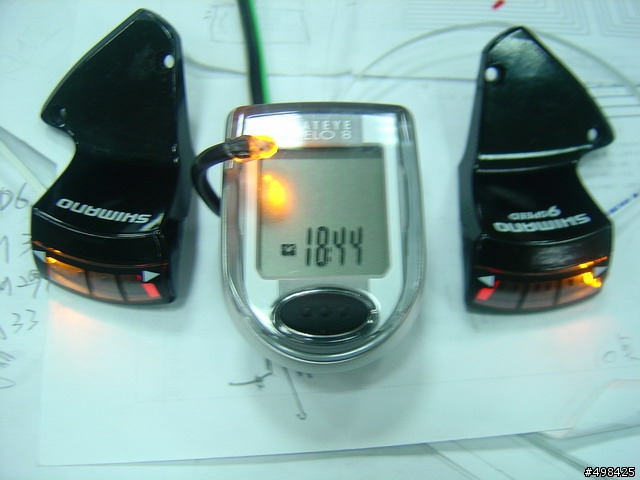

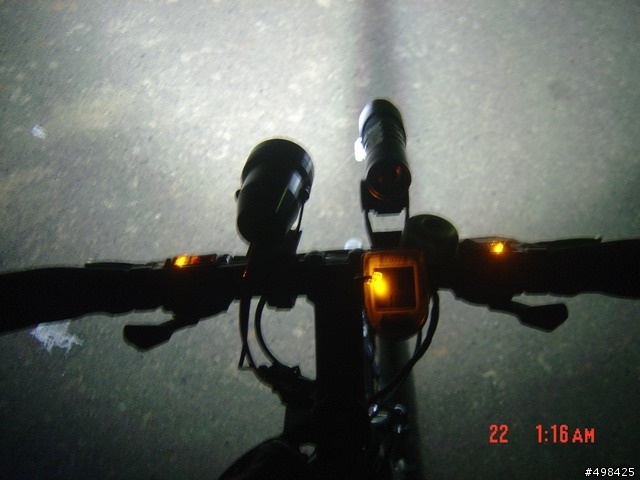

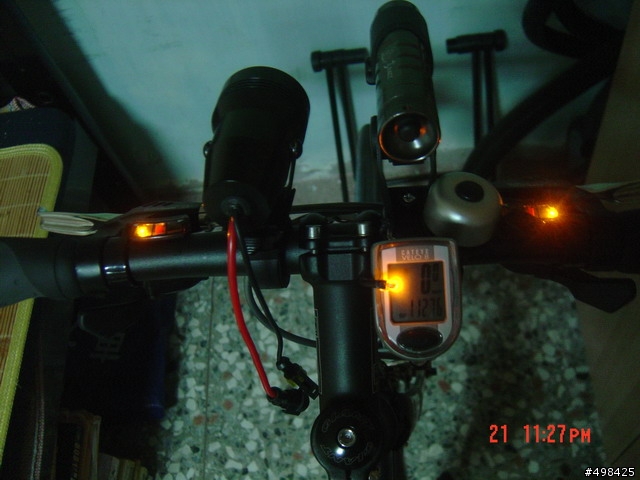

牛B模式.亮了亮了.從哪飛來的3隻螢火蟲.

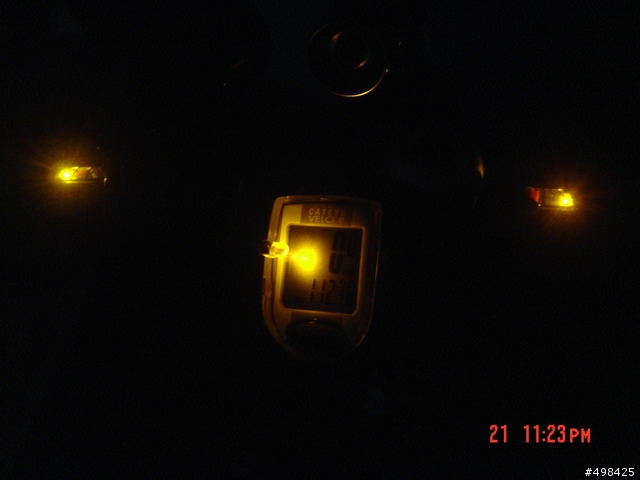

牛B烘烘.長夜漫漫.只有螢火蟲陪著我


裝車前的排排站.


碼錶座是座艙電力中轉站.改裝構思與施工最麻煩的地方.有來自電池控制盒的4條線.1電1地2保密中.
還要拉出3組FPC線.FPC上面焊SMD0603的小LED.這些線都要擠在小小的碼表座下面.

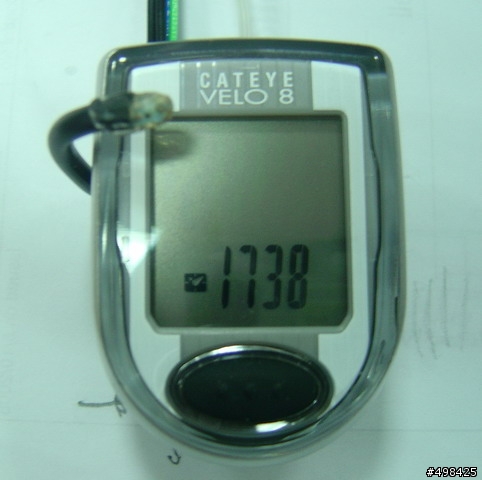

為了保有碼表完整.不斷電遺失里程.所以光源設計在外面.
利用粗電線的外皮穿過細銅線做為活動燈頭的身體.同時將一顆FPC_LED穿過這條線.固定後.萬向可調式馬錶燈就完成了.

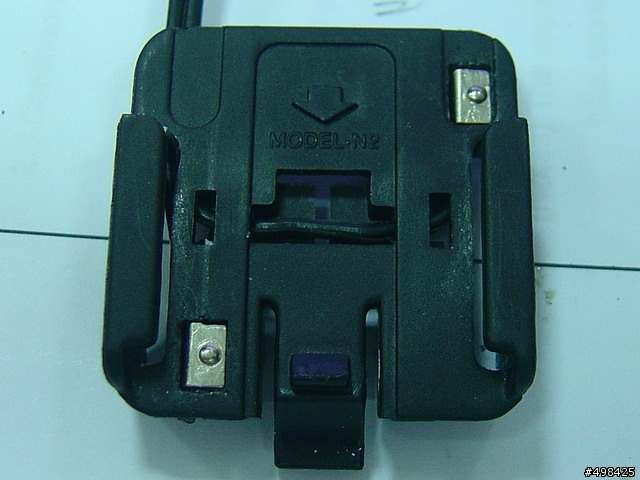

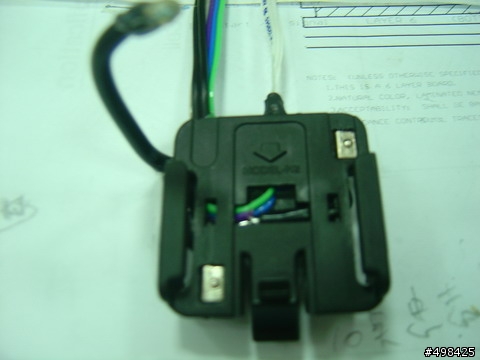

碼錶座改裝前.背面


碼錶座改裝前.正面


碼錶座改裝後.正面

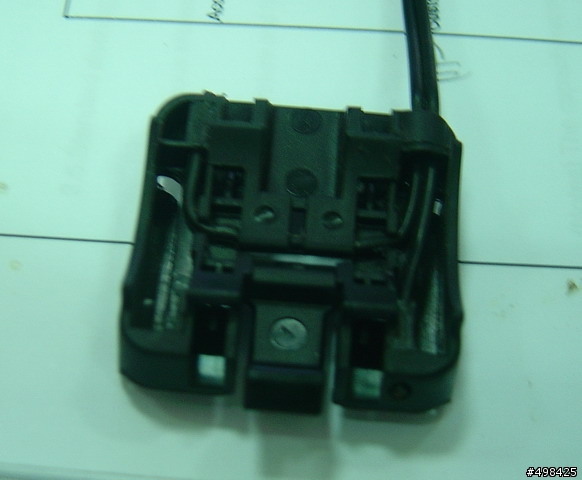

碼錶座改裝後.背面

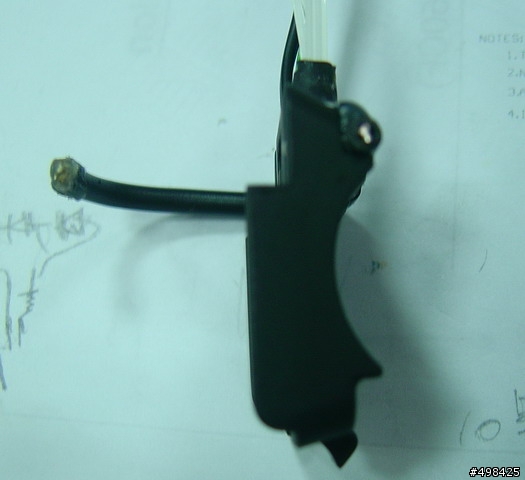

碼錶座改裝後.側面


碼錶座改裝後.正面.裝上馬錶

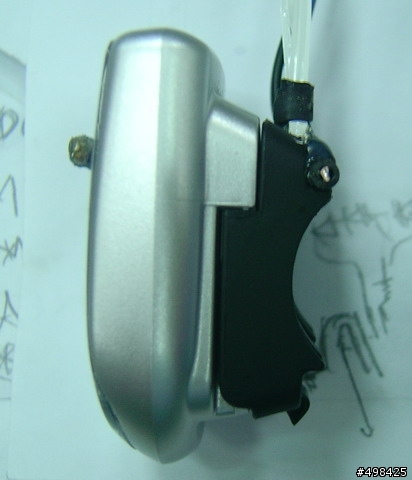

碼錶座改裝後.側面.裝上馬錶

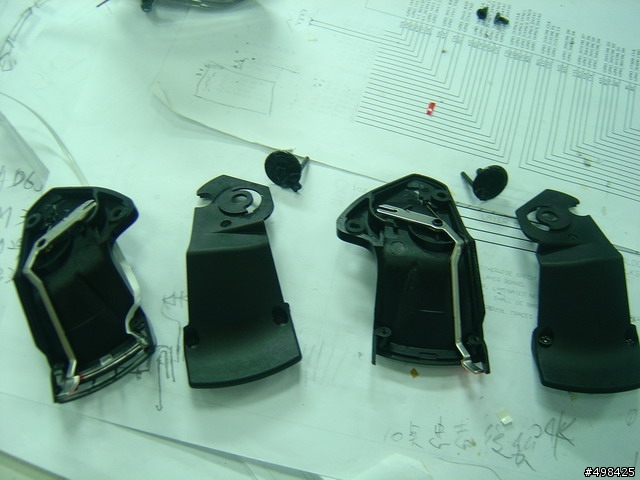

將左右變把拆下.分解成原子型態.....(拍謝..原始才對)
老B說.拆的步驟要記清楚.零件不要亂擺.
圖中左邊那隻變把.已經將燈繞進去.用雙面膠黏在邊邊了.
FPC線夠薄.所以組合變把時整體外殼還是密合的.不會有很多縫隙.

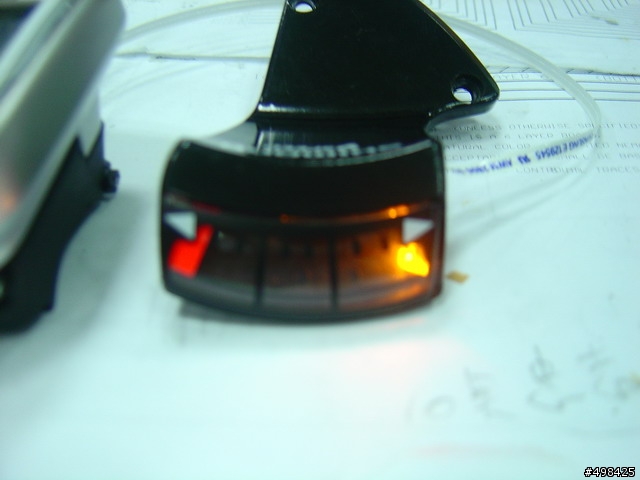

變把藏螢火蟲.特寫1

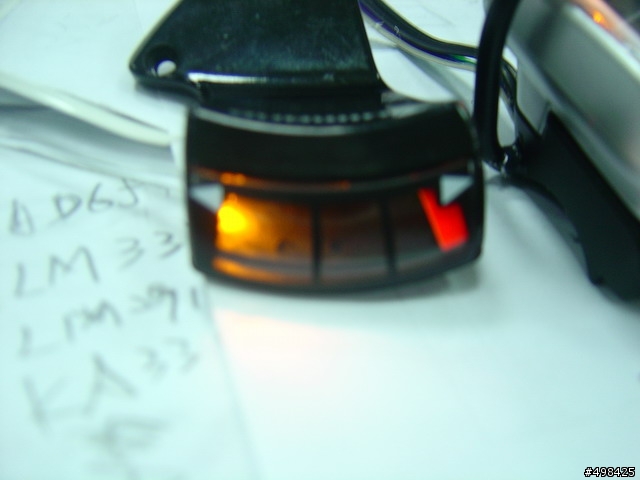

變把藏螢火蟲.特寫2

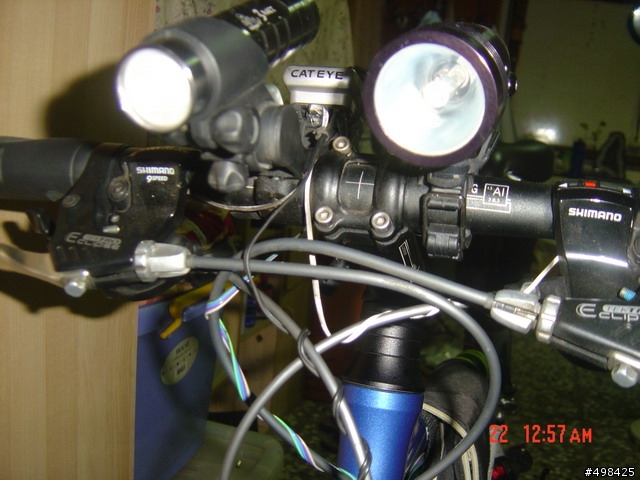

神秘的走線1


神秘的走線2


神秘的走線3

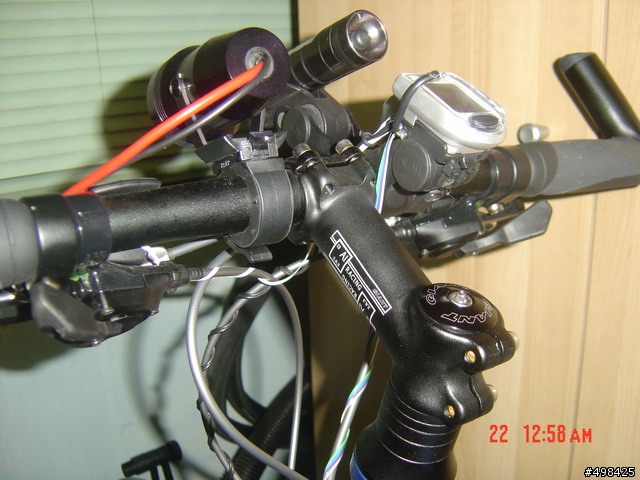

全身檢查

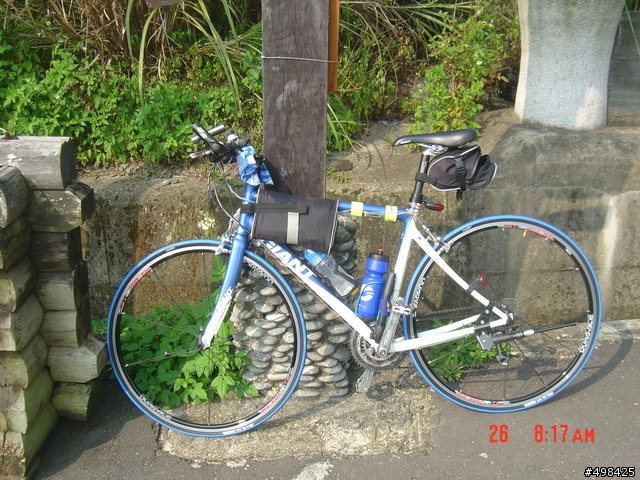

裝B照.沒什麼特別的.SB一台

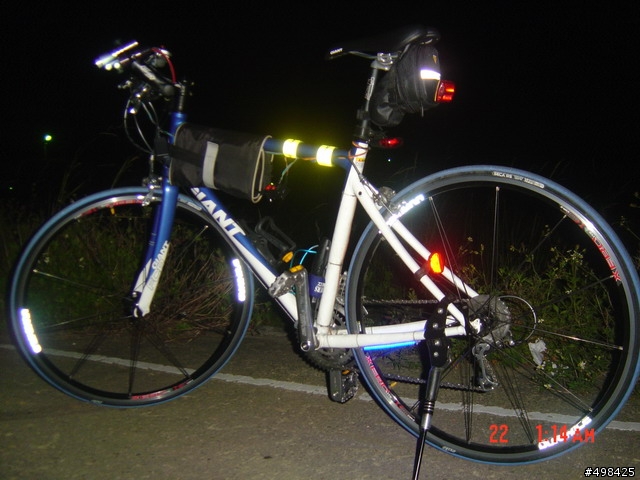

牛B套裝1.1版

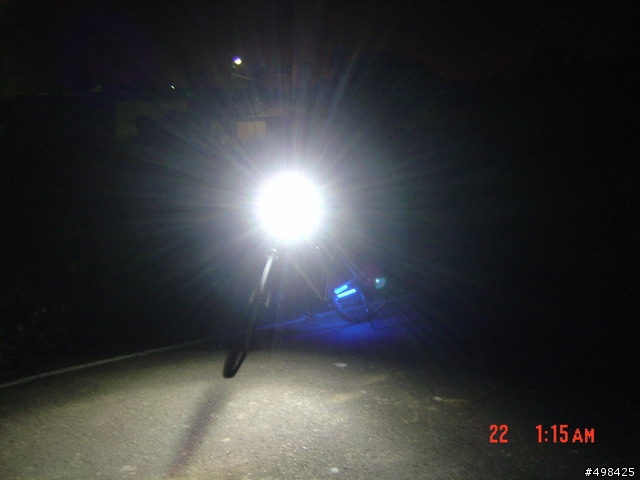

就是要瞎.HID大燈.主人說.[讓我瞎.不如讓你瞎]


座艙_就是那道光

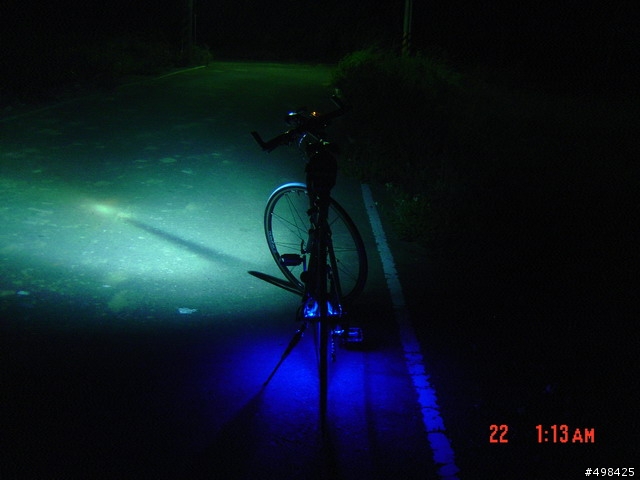

金光大道_車底驗鈔燈.主人說:[鈔票太多.要騎車驗假鈔]


隨你貼DURA-ACE.保時捷.法拉利.反光輪框貼.


下次功課預告.
驗鈔燈升級後能支援多國語言嗎!!!
就是那道光_讓你暈.這是什麼鬼東西.一靠近就暈人.!!!
