[分享] HANK 腳踏車燈DIY 製做(加強，並含測試照)

颱風天，沒有辦法出去玩，
所以來將腳踏車燈升級一下，
在上星期將收集好的零件拿出來，
來一個車燈製造…

為了發揮的精神當然要來DIY一下
首先將零件和工具列出來

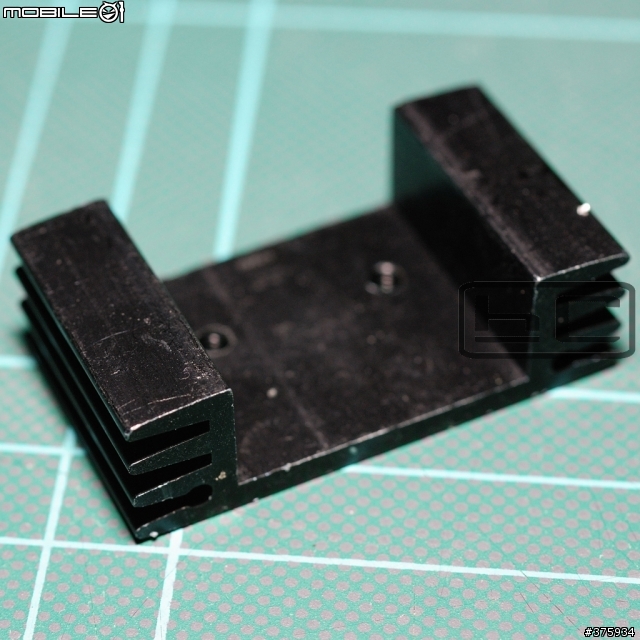

1. N型鋁擠晶片散熱片，光華買的$6 x 4=$24



2. N型含散熱鰭片的晶片散熱片，光華買的$20 x 4= $80


3. CREE LED 含導熱基板$260 x2 = $520

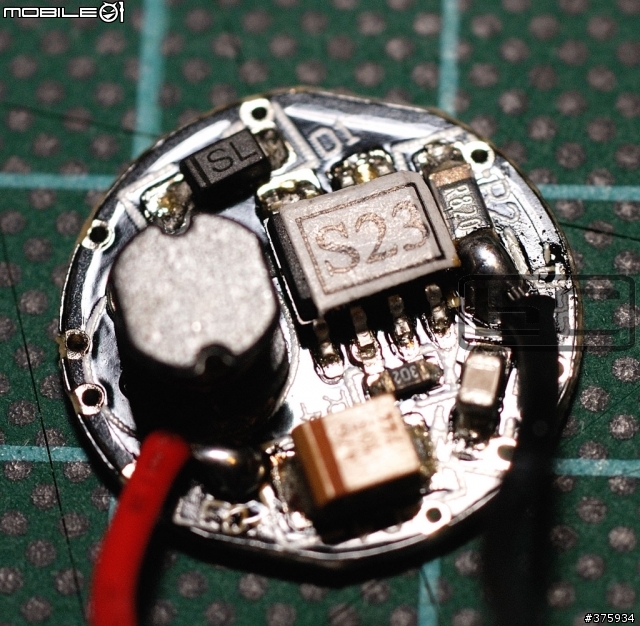

4. LED驅動電路 $120 x 2=$240

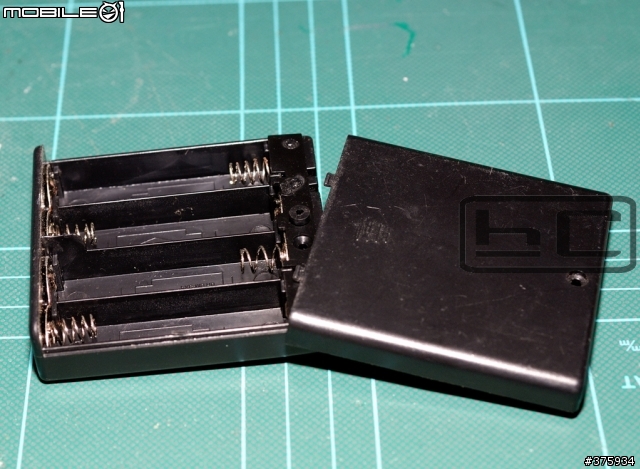

5. 電池盒(之前收的好像$12) x 2=$24


6. 家樂福的車燈$189 x 2=$378


7. 聚光罩$50 x 2=$100

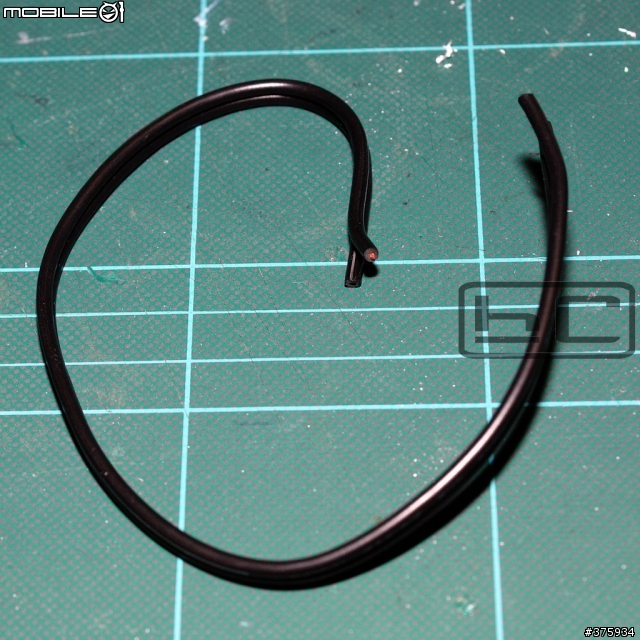

8. 電線25公分x2….算$5m元好了..

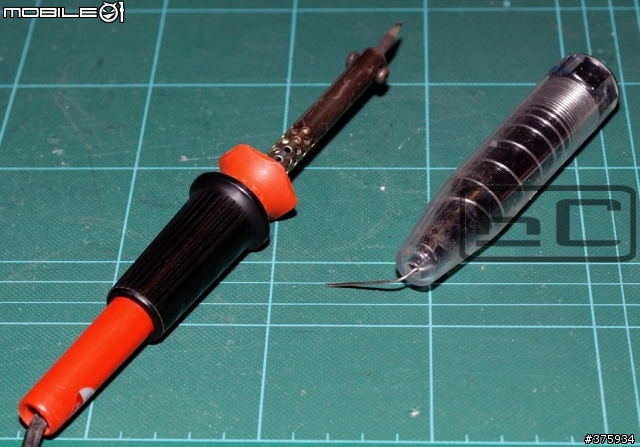

9. 工具:焊棒含焊錫


10. 導熱膏(CPU用)

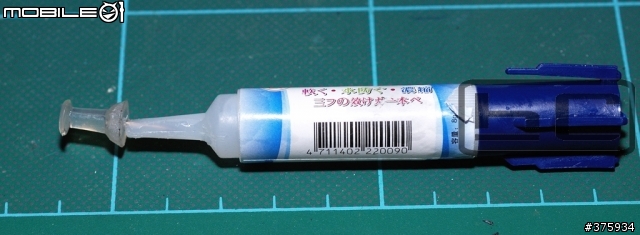

11. 快乾

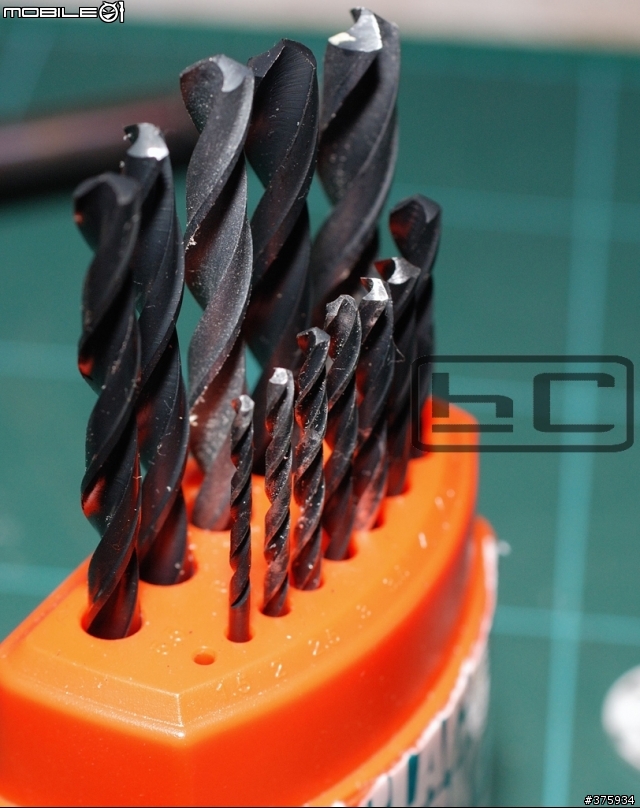

12. 鑽頭


13. 電鑽



上面工具不算外，零件為$1371
那開始來組合囉

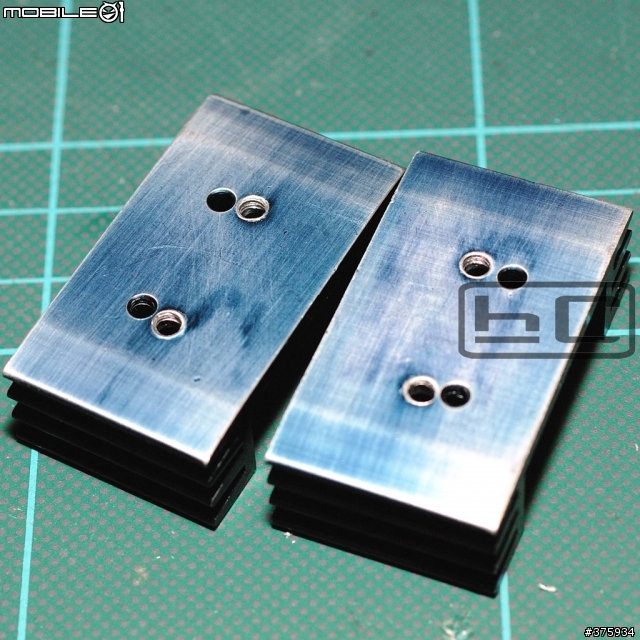

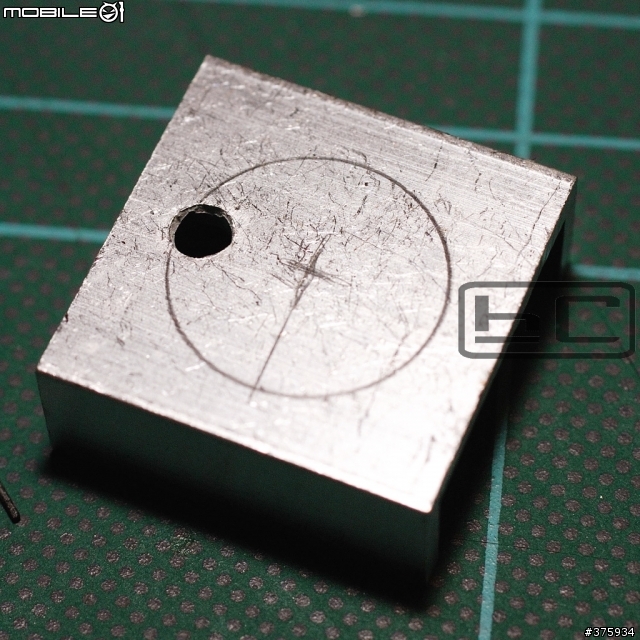

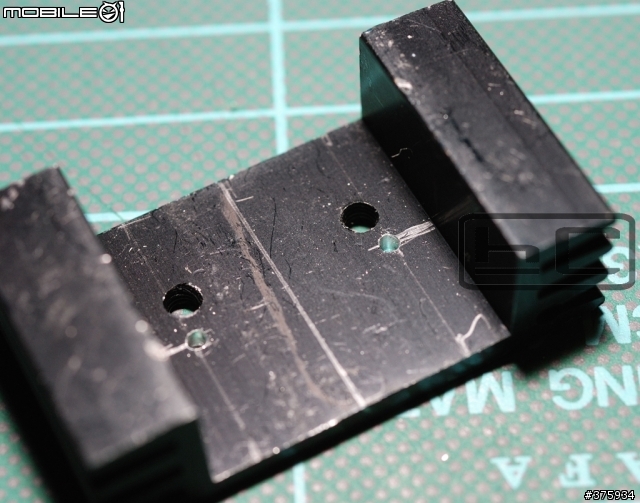

1. 將CREE LED的孔位在散熱片上做好記號後，鑽孔

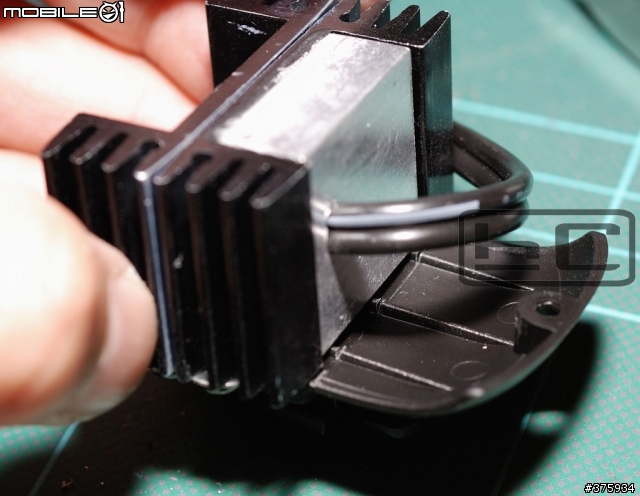

2. 將兩個散熱片先用螺絲鎖一起固定，再鑽孔過去


3. 鑽好孔的散熱片後，把後面的散熱片用菜瓜布把陽極層磨掉

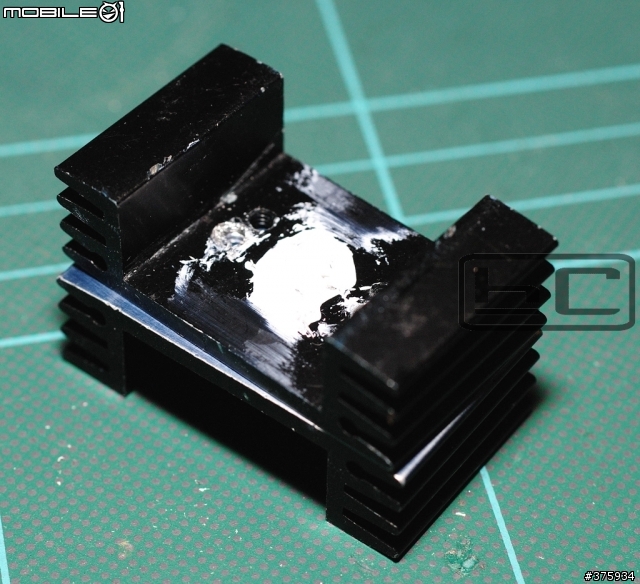

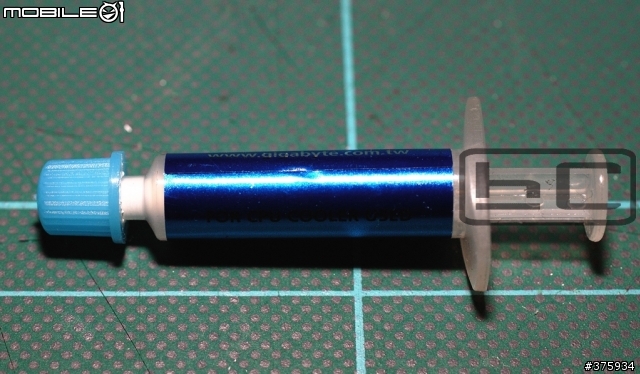

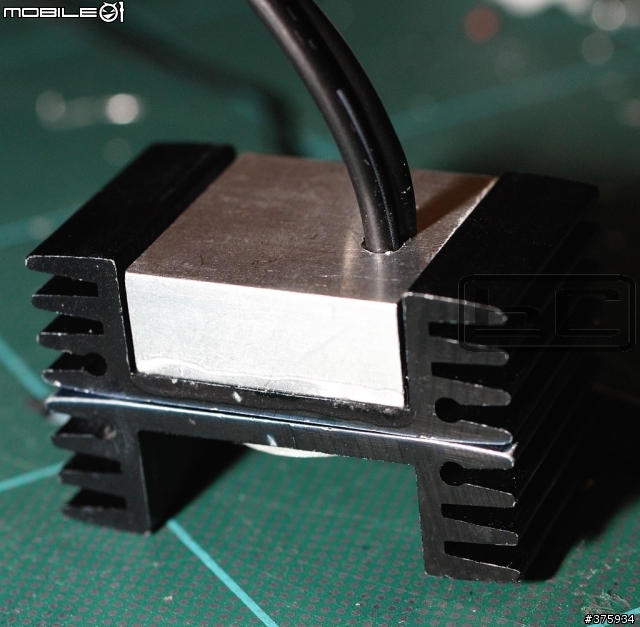

4. 兩片間的散熱片都上導熱膏，在固定LED處也塗上

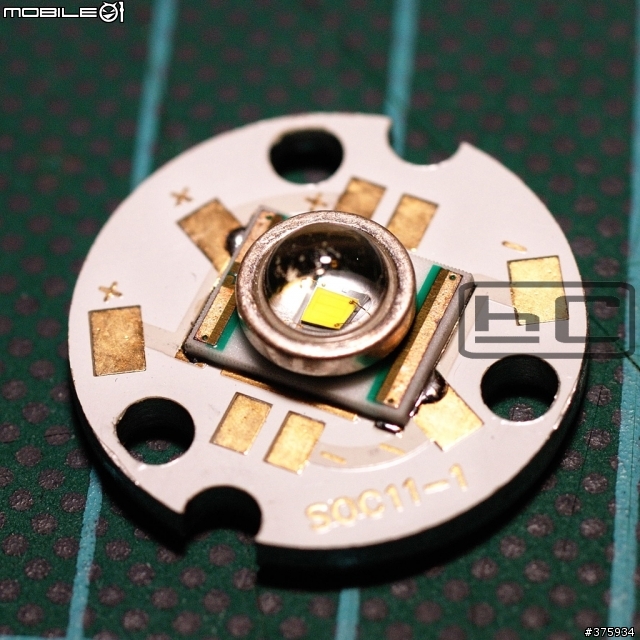

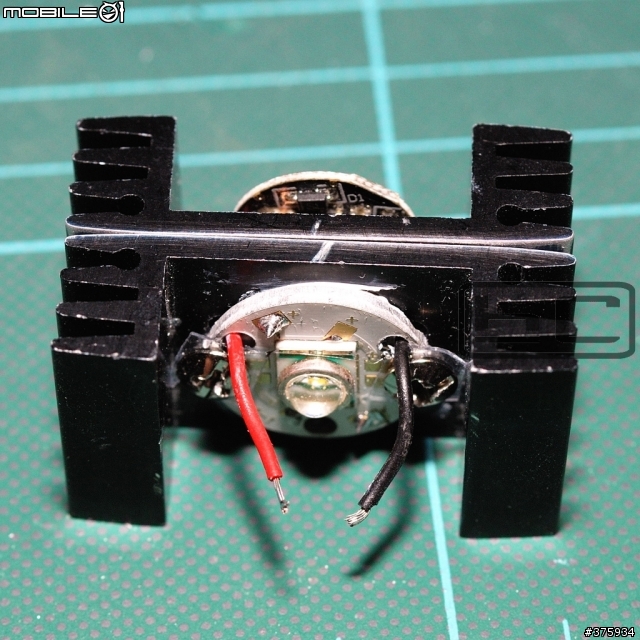

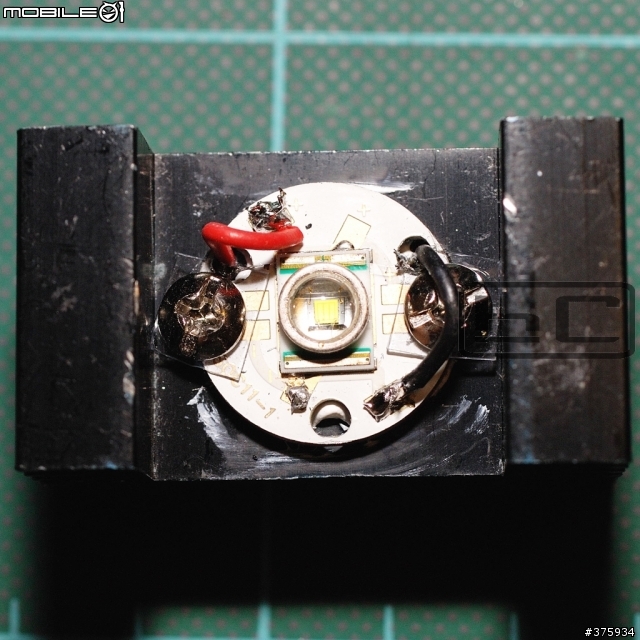

5. 將LED鎖上後，將驅動電路板的線路由後方的兩個洞穿到LED處

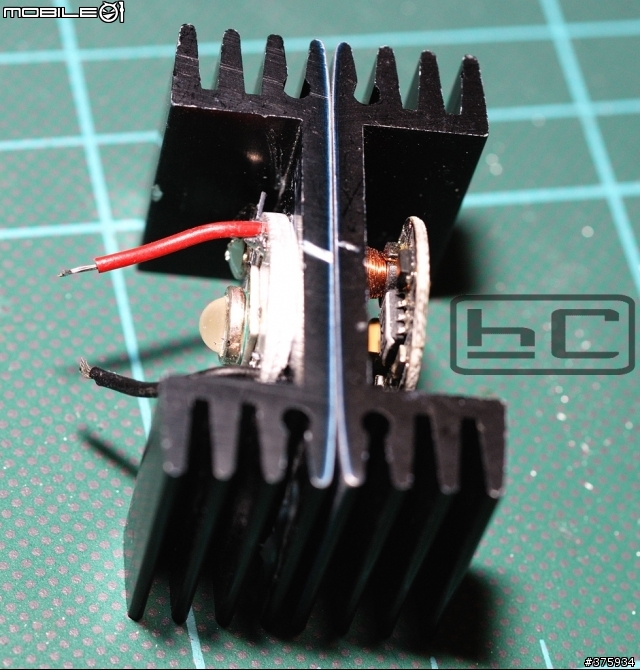

6. 可以看到LED在一邊，驅動電路板在另一邊

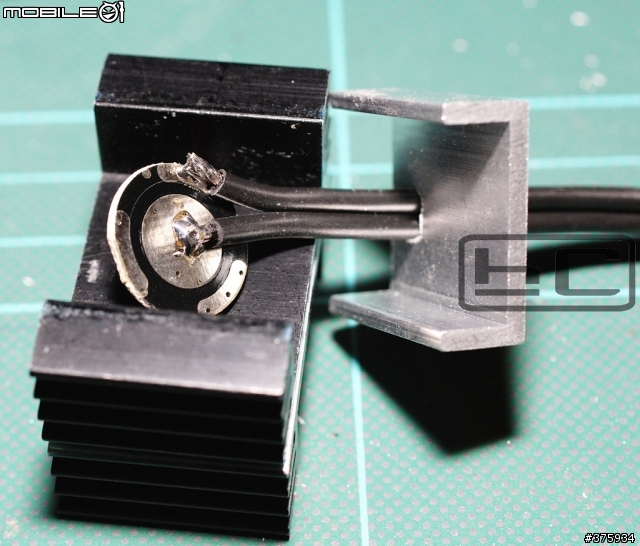

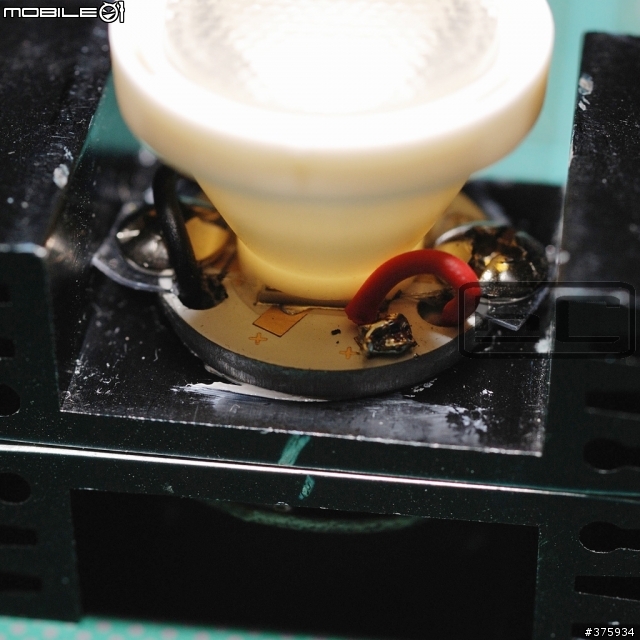

7. 將線路焊到正負極上

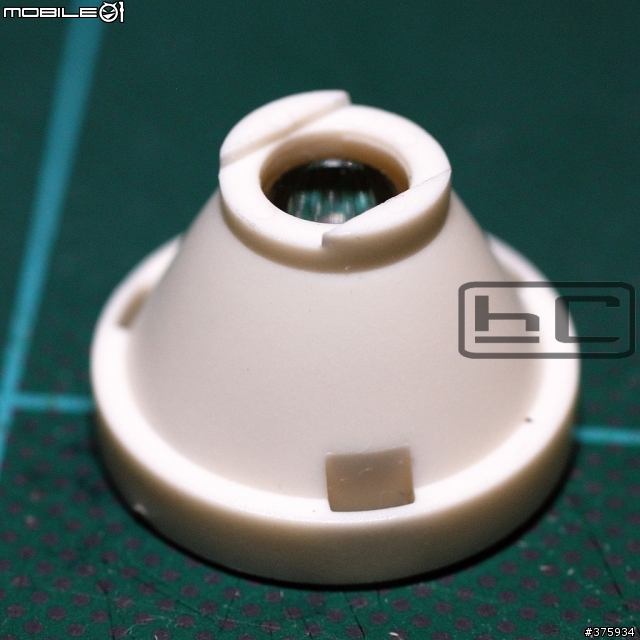

8. 試一下聚光罩會不會干擾

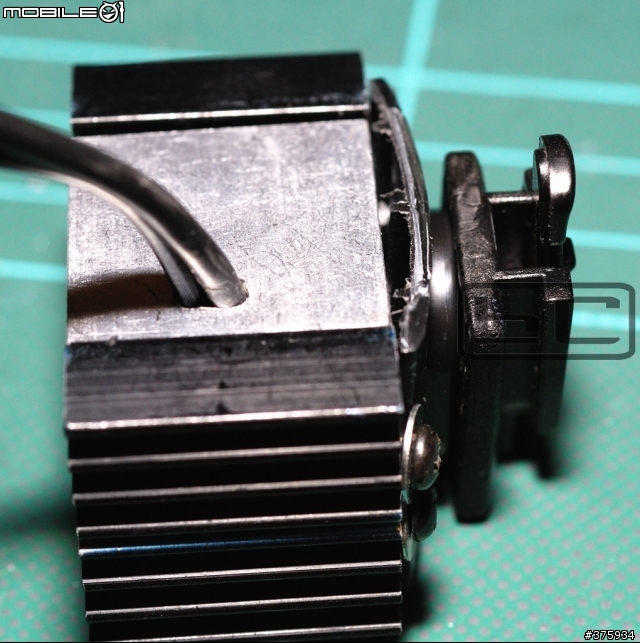

9. 現在把線穿過一個散熱鋁片後，也焊到驅動電路板上

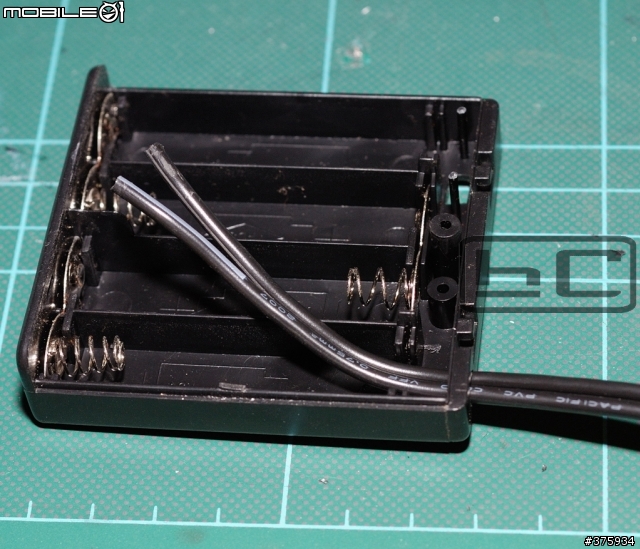

10. 把線的另一端穿到電池盒上


11. 正負極固定好

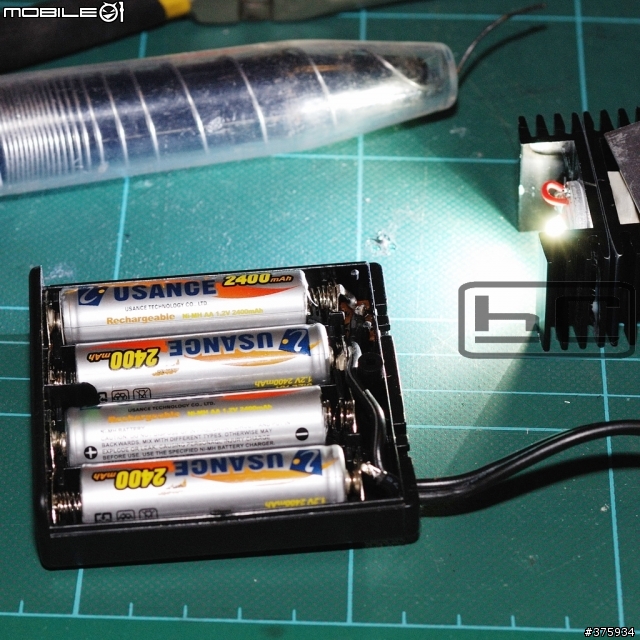

12. 裝上電池試點一下，OK沒問題


13. 那拿快乾把鋁蓋黏上

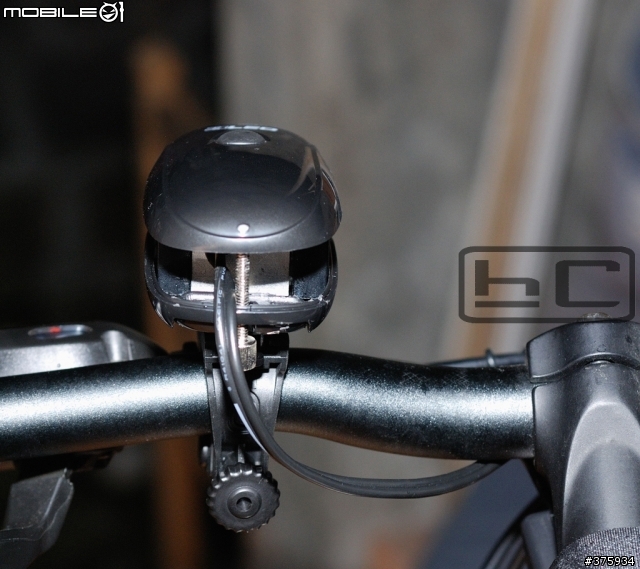

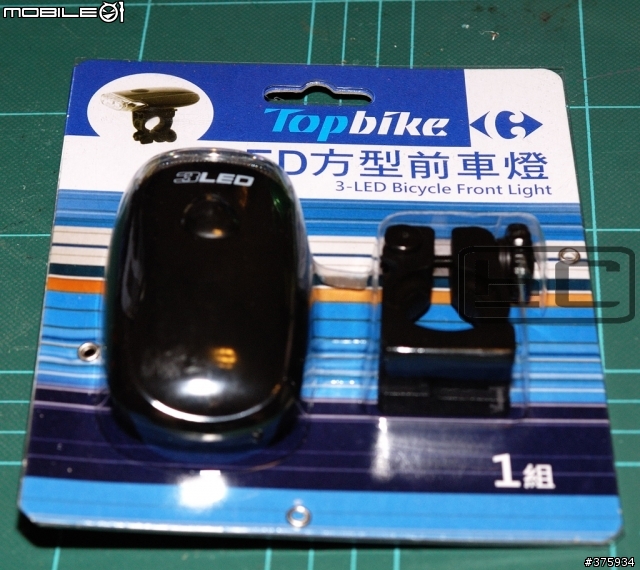

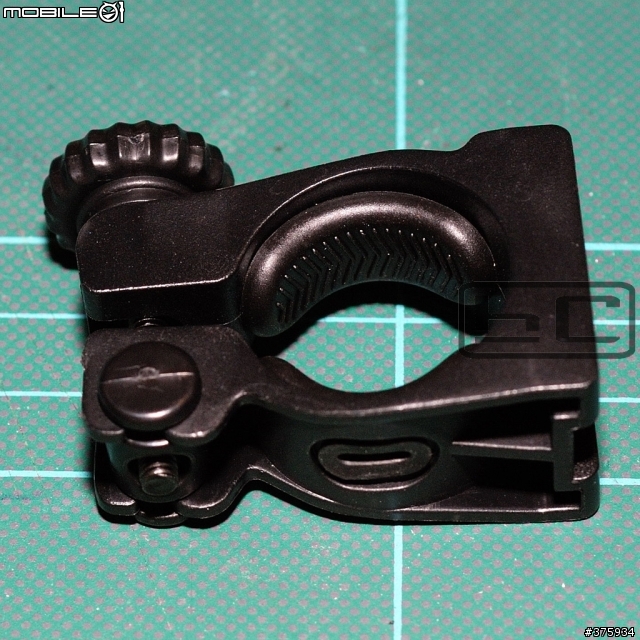

14. 現在把家樂福的燈拿出來，這就是我要的座


15. 拿出燈的本體

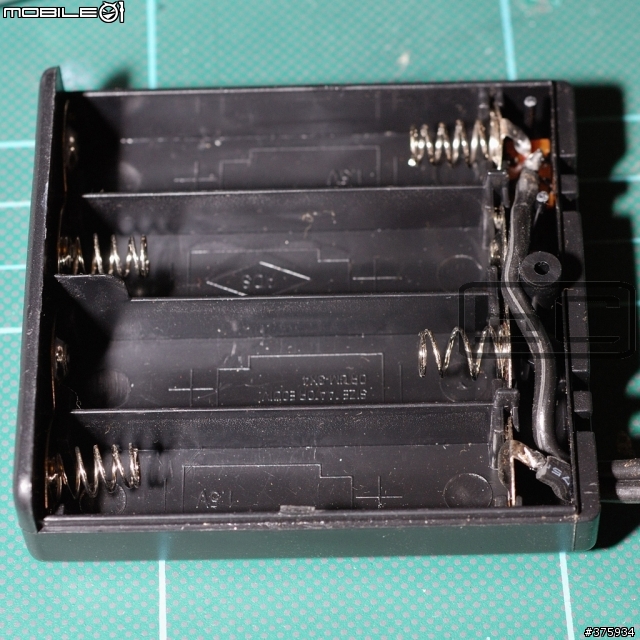

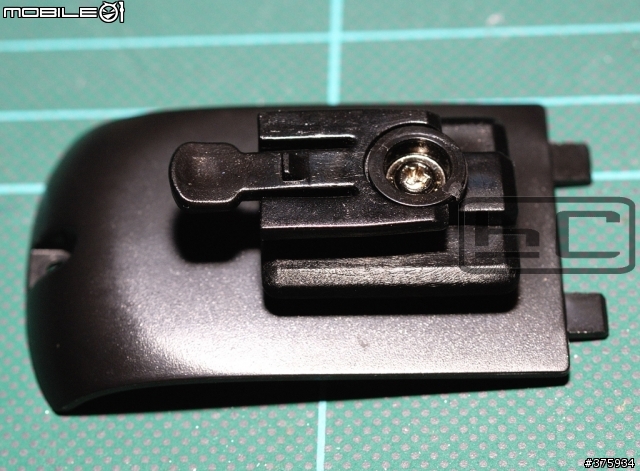

16. 把電池蓋打開


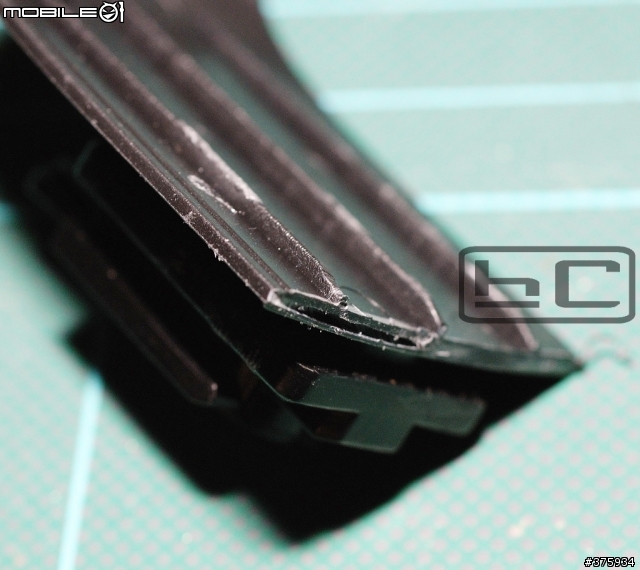

17. 把多餘的部份切掉

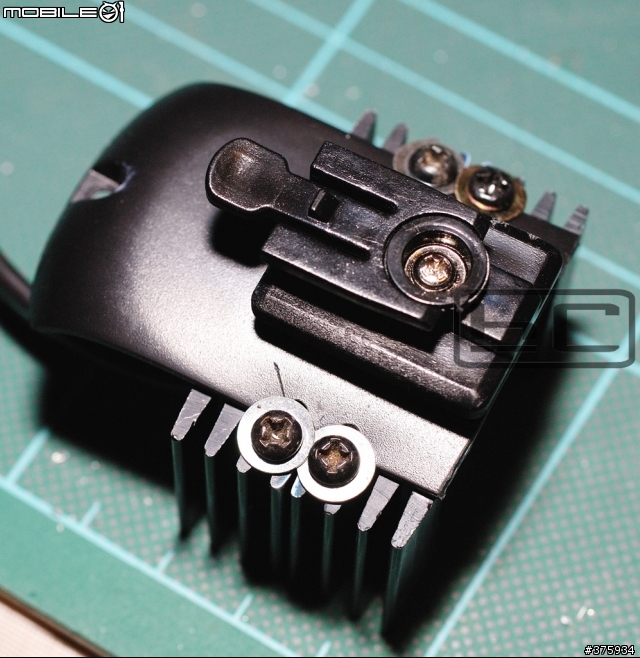

18. 裝到燈上，在散熱片處有先用電鑽把孔鑽大點


19. 屁屁多出一截


20. 切掉，現在整個整齊多了


21. 裝上座試試

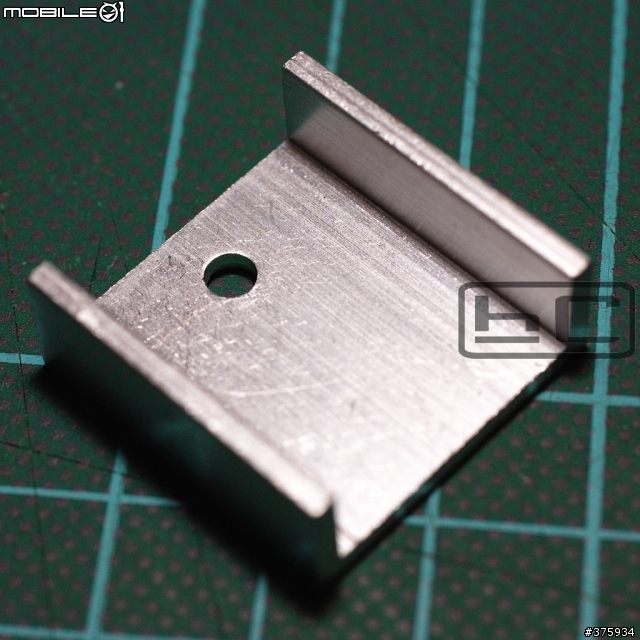

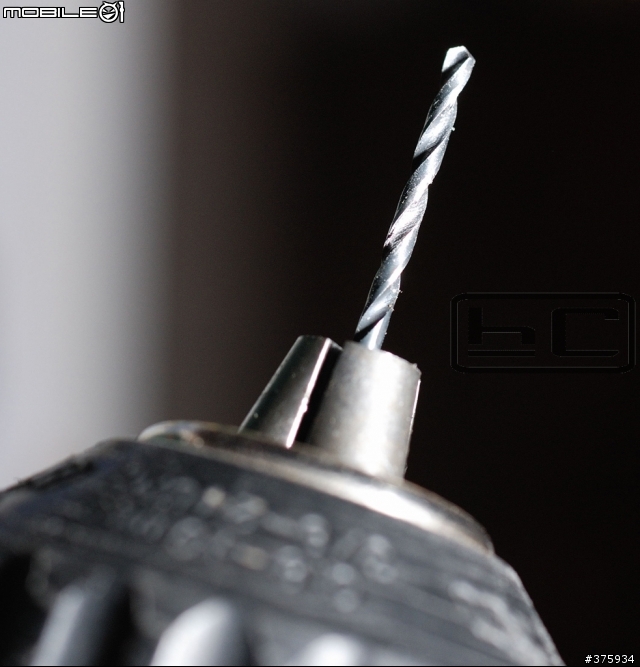

22. 把一個鋁的散熱片鑽一個大孔(沒那麼大的鑽頭的我，就小鑽頭一個個鑽在磨掉)


23. 裝上去後，點快乾固定


24. 兩套都做完囉(漏掉寫魔鬼沾的部份)


25. 固定到車上試試

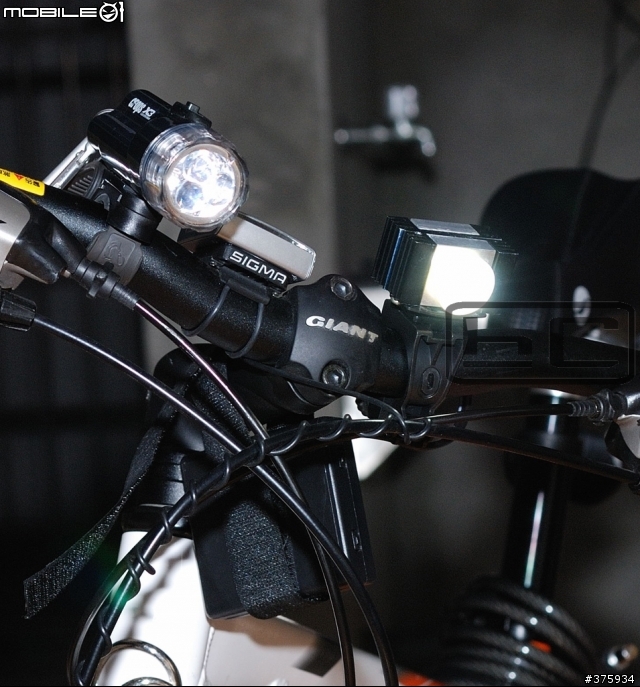

26. 和原本的車燈和閃燈對幹下，GREE LED還真的亮


27. 但是因為老婆說會刺眼，所以剛剛的車燈的屍體幫它裝上，把上面的光擋掉

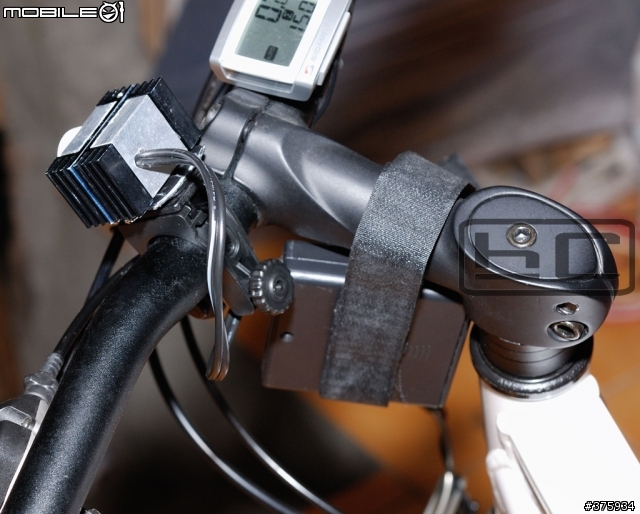

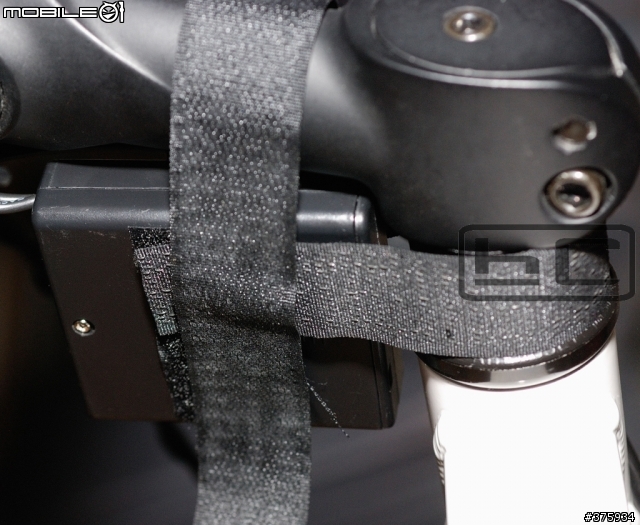

28. 電池盒固定在龍頭上

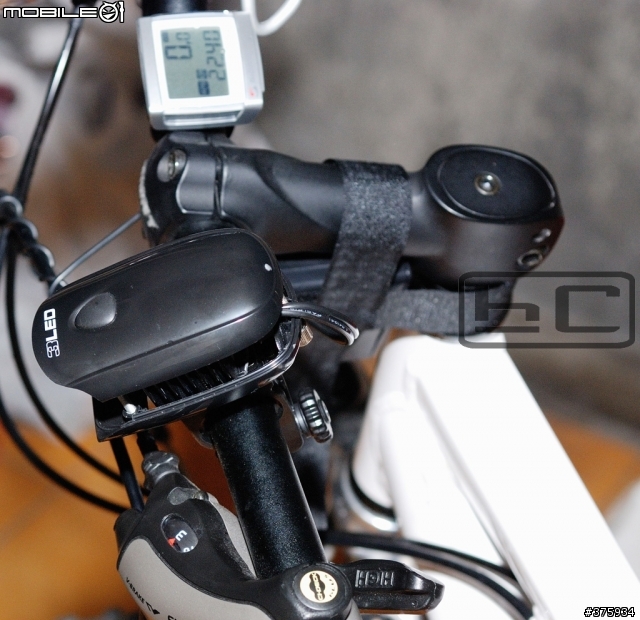

29. 偽家樂福車燈完成


30. 後面的角度


31. 亮度還真的亮，但是不知電池可以撐多久，下週夜騎再試試，兩片散熱片溫度溫溫的，應該不至於讓LED過熱



做好感覺滿有成就感的，而自己的時間不算，一台的成本$685(實際應可以到$200內)，而整個做起來還真的滿好玩的，有興趣的車友可以自己DIY，而在夜晚女皇的視野可以更明亮(但是不至於刺到對向的車友喔!)

08/08/18 新增

上次做好後去夜騎，真的亮很多，但是射程沒有很遠，問題就是出在原先的光罩太散焦了，於是又上網買了較聚焦的光罩，再來改裝一下，而改裝的方式和上次一樣，直接把兩個燈組合為一個，這樣有近燈也有遠燈，也可以配合情況來開關...來看圖吧

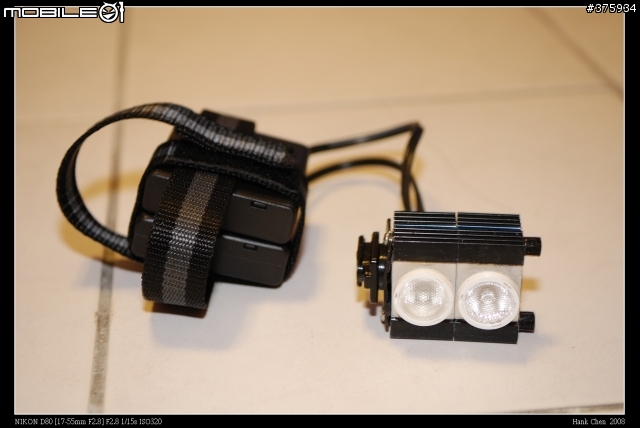

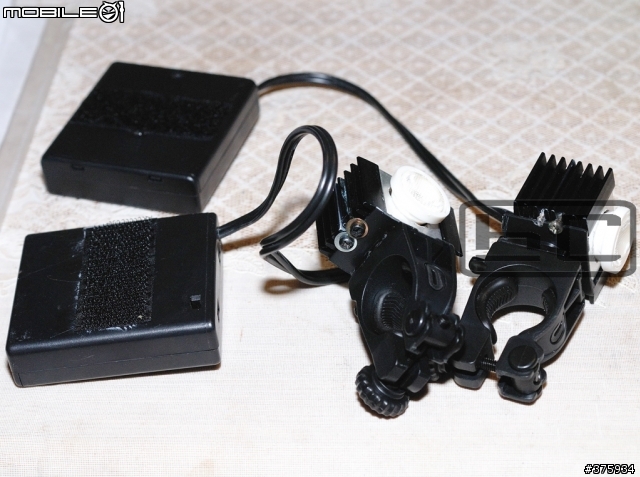

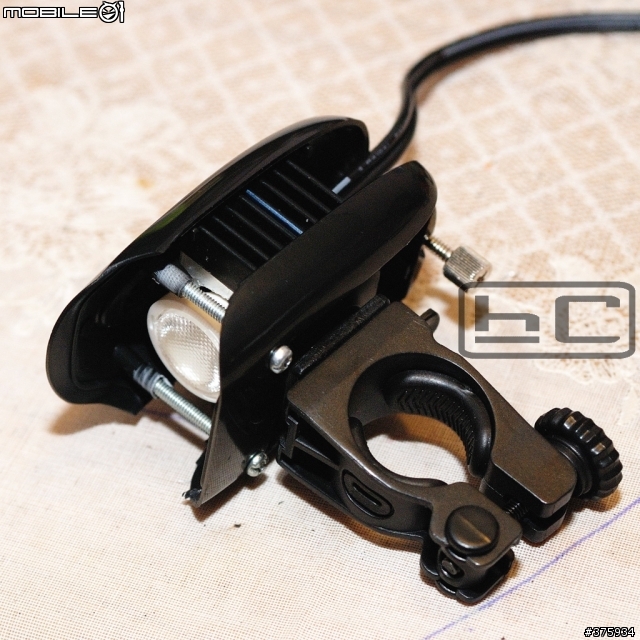

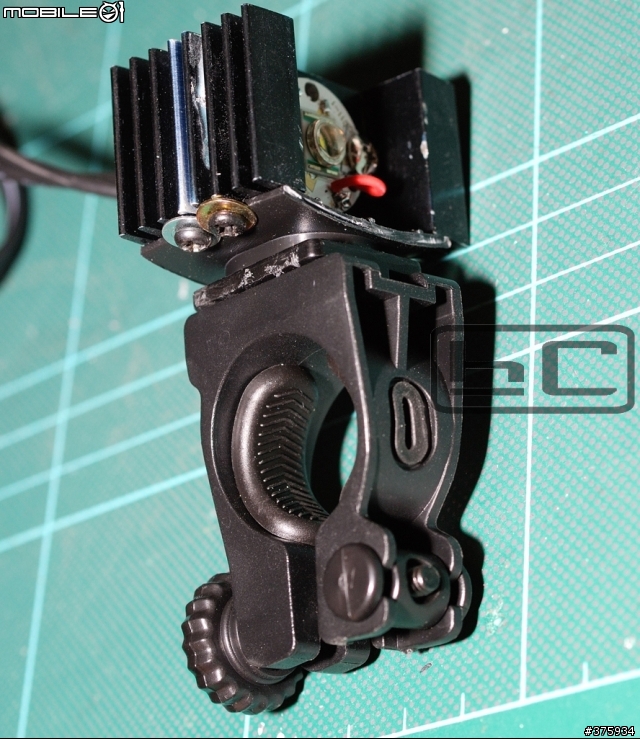

1. 改裝後的車燈，已經變兩顆樣式，以螺絲固定，如果要拆的話，用手旋一下就好。(所有的縫隙都塗上防水的速力控，現在下雨也不用擔心，可以撥水沒問題) (另外電池固定帶也改比較正式的)

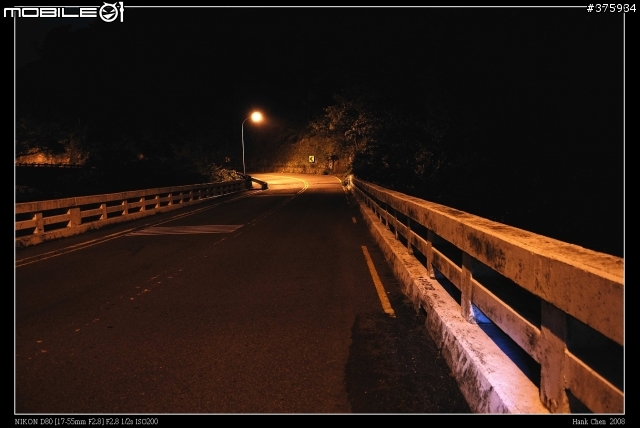

2. 首先找個地方測試 (燈未開，光圈F2.8, 快門1/2秒, ISO 200固定M模式)

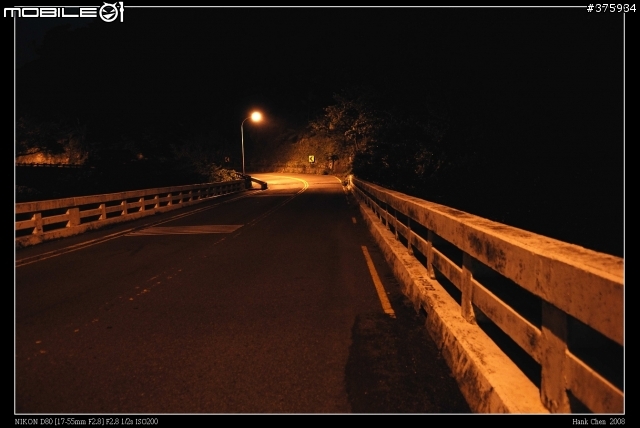

3.只開原腳踏車附的車燈...暗淡呀...

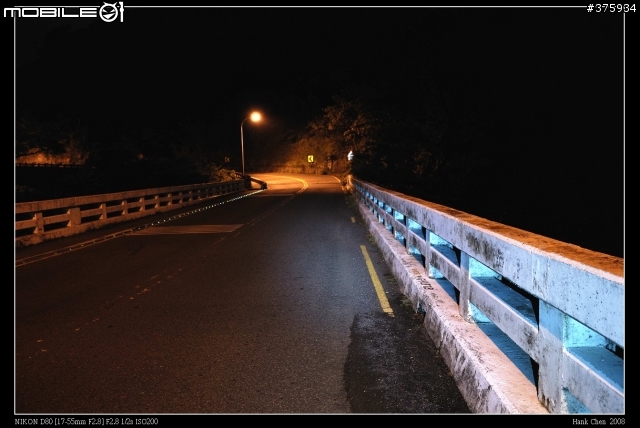

4. 打開第一次做的燈，四公尺內都亮起來了...

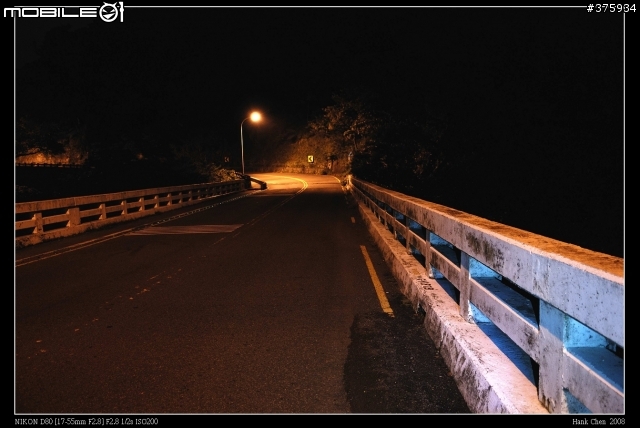

5. 打開聚焦的燈....射程達10公尺沒問題

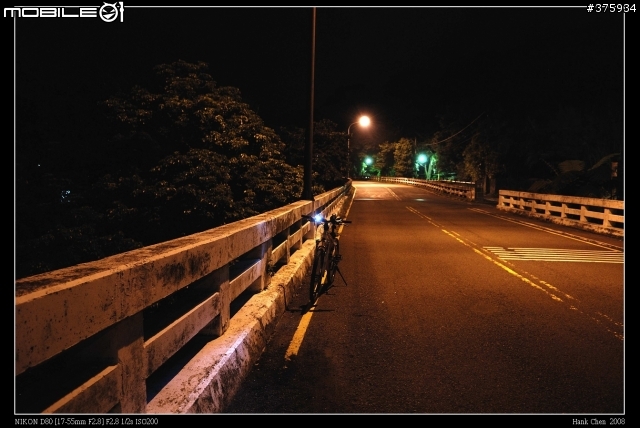

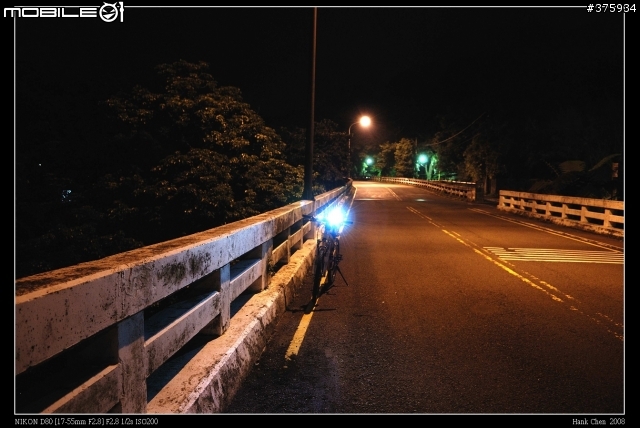

6.看車子來一張 ，只開原小燈


7.開散焦燈


8.開距焦燈



其實在測試時有故意將角度拉高一點，個人在騎時都是打地方四公尺內，因為我都騎山上，
所以射程遠一點是有需要的，而固定座可以調角度就很方便...

和大家分享..如果喜歡可以自己DIY喔~
