Vision輪組預壓系統花鼓的原理為何? 真有其效果?

最近購入vision trimax輪組,其宣稱配備可調整的P.R.A 花鼓 (Preloaded Reduction Assembly ,PRA system)能讓輪子運轉得更順暢。

基於好奇而爬文,但查閱到的相關資料有限,僅在N年前昇陽代理對Vision Metron輪組的廣告庫存頁中提到"P.R.A.預壓系統是在花鼓兩旁加裝鎖付機制,讓快拆的鎖付壓力分散於此,不會對軸承產生多餘的壓力,據稱PRA設計可降低10%的轉動阻力"

國外vision廠商有拍一支短片來解釋和說明如何調整,但看太懂調整的原理是什麼?
Vision Wheels - How the PRA System Works With Our Hubs

我拆開輪組來窺探究竟,實在也不甚了解,如下圖 1~3
圖1是剛拆開的配件

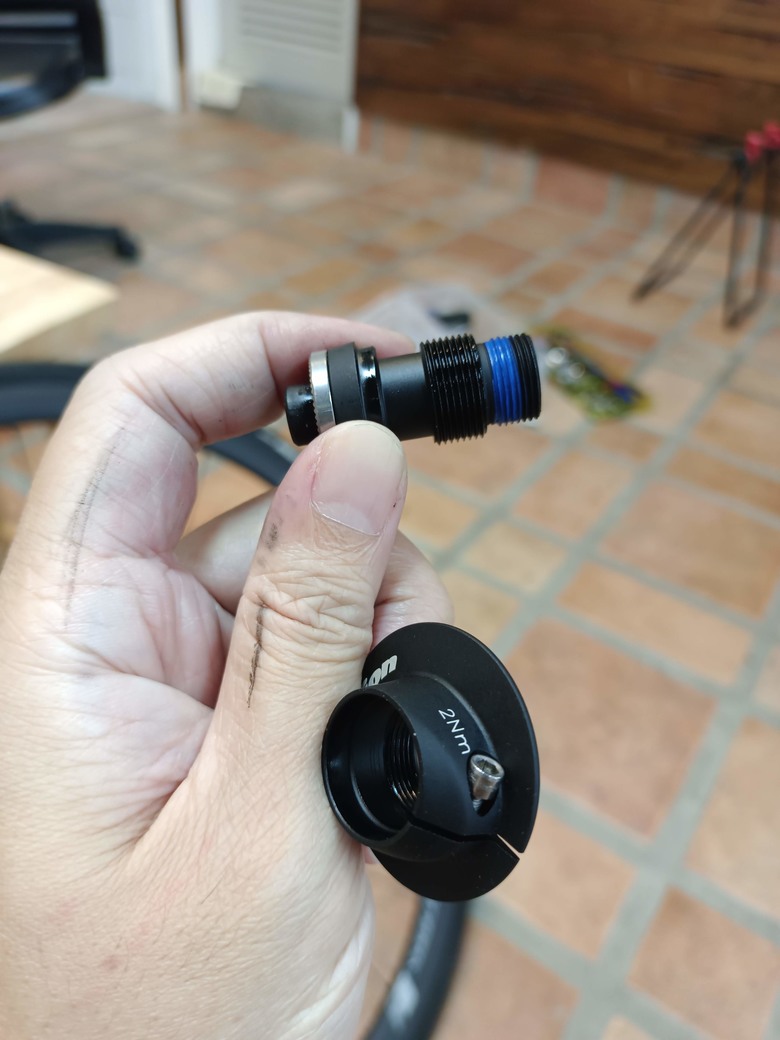

圖2是把上述配件進一步分解成2個小零件,其中可看到一個調整鎖固2nm像飛碟的盤子

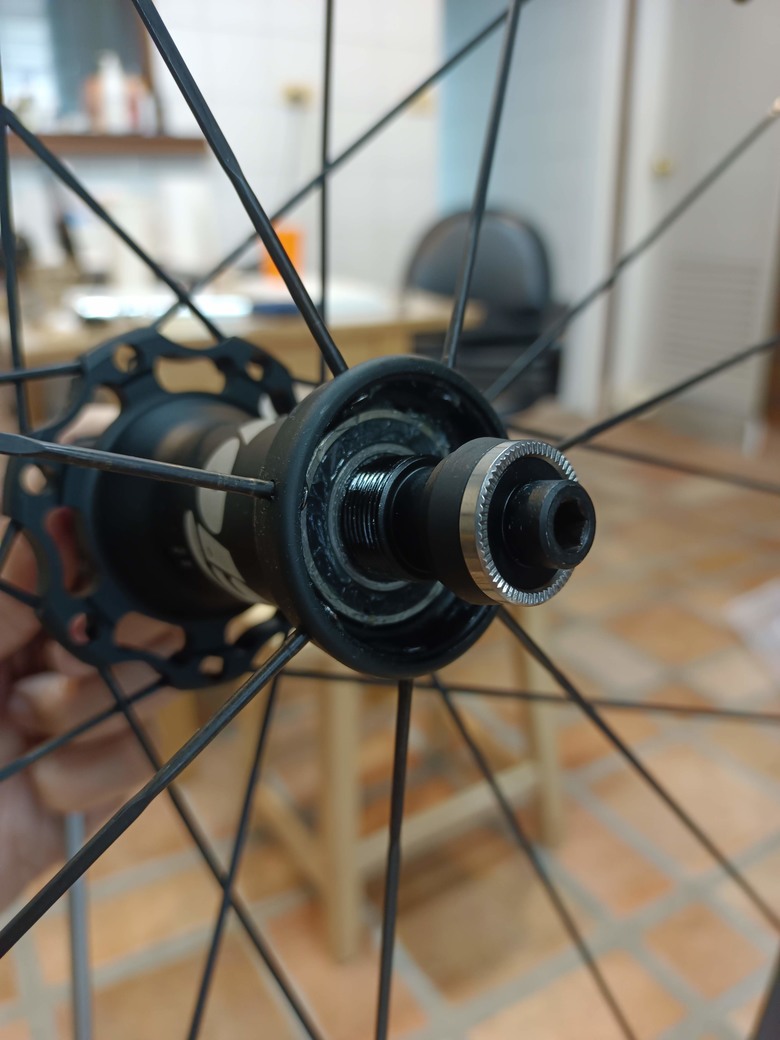

圖3是沒有安裝飛碟盤子,但已經是鎖緊的安裝樣貌,其額外露出的螺紋就是原本飛碟盤子要安裝的地方。
我觀察到,如果那塊飛碟盤子用力順時針轉緊,確實可以細微對培林加"一咪咪"的側向壓力,但培林原本就固定好在它的位置,所以調整這個飛碟盤子的目的是什麼??

Vision輪組預壓系統花鼓的原理為何? 真有其效果?

Vision輪組預壓系統花鼓的原理為何? 真有其效果?

Vision輪組預壓系統花鼓的原理為何? 真有其效果?
2024-08-30 18:05 發佈
更新一下發現,

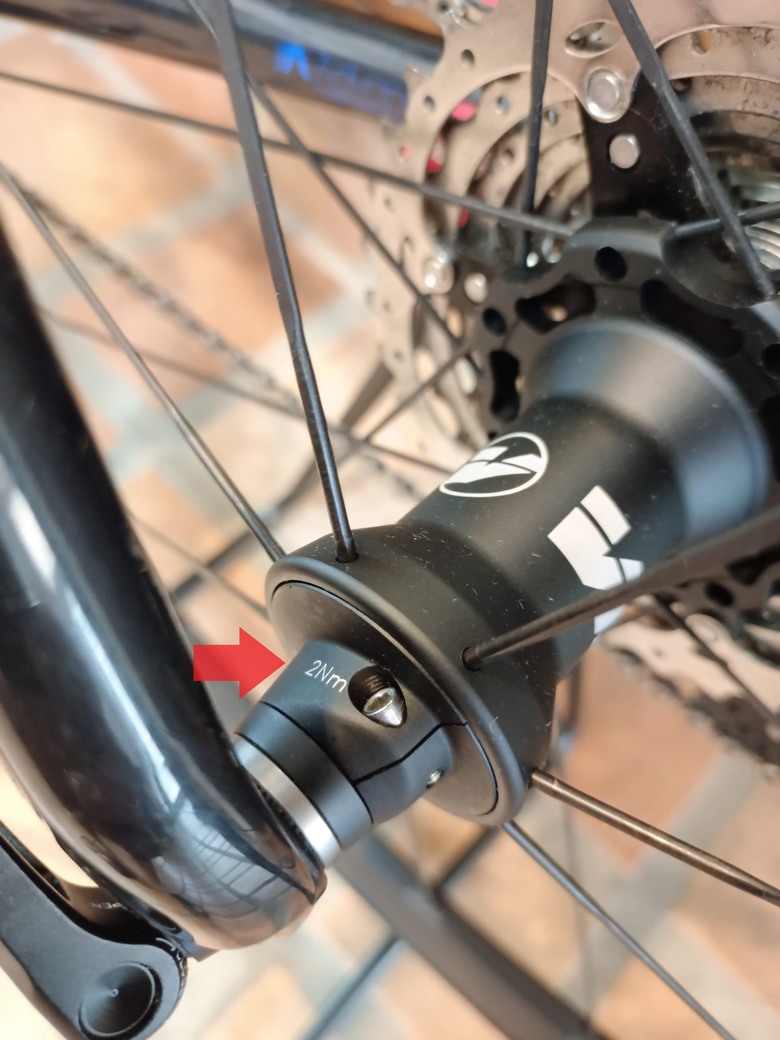

將圖片中箭頭所指該盤子,順時針往培林方向轉緊與逆時針相反方向轉鬆,兩者在輪組空轉的時間上可差40秒;即順時針轉緊時,培林受到一些側向壓力會導致輪組運轉產生一些阻力;但按其設計原理,順時針調整雖然會增加輪組轉動阻力和培林的損耗,但同時可以減少輪組的擺動並因此增加輪組的剛性和操控性。不過,我喜歡輪組空轉久一點的感覺,所以目前是逆時針放鬆調整的狀態。


ALLEN HO 0302

你好像是框煞?我最近也好奇輪組的差異性 你覺得好奇嗎?

2024-09-02 14:46
cyperbone
cyperbone 樓主

不同輪組間,因為框高、框寬、材質、花鼓培林等級等乃至於細微調校下都會造成騎乘的體感有差,這是其好玩的地方。

2024-09-02 17:03
培林當然是要固定在花鼓上固定的位子啦~除非花鼓廠組裝不良
預壓蓋(你口中的小飛碟)逼緊時,壓迫的是培林的"內環"(穿過軸心的那圈),
但培林緊配壓入固定在花鼓上,支撐的部位則是"外環"
你想想,外環固定在花鼓不會動的狀態下,你鎖緊預壓蓋去壓迫內環,是不是就讓內外環左右錯位,沒有在順暢運行的一直線上了,
內外環錯位的問題是甚麼,就是裡面的珠珠會受到側向壓迫,連同培林防塵蓋也是受在內外環左右錯位的擠壓
如此一來,轉動怎麼可能會順暢呢?
輕者覺得滾動阻力變大,重則產生沙沙顆粒感,代表珠珠開始強制摩擦滾珠槽
而預壓放太鬆則會產生間隙感,雖然短時間內會覺得好像很順暢,但軸心固定時花鼓容易產生左右位移,也是會不當受力加速磨耗,
預壓目的就是要調整在剛剛好能壓住培林,讓他沒有間隙,但培林又能夠順暢轉動的狀態
cyperbone
cyperbone 樓主

感謝說明,豁然開朗。這樣Vision輪組強調的P.R.A花鼓跟其它有預壓裝置的培林花鼓,似乎沒有什麼不同

2024-09-02 16:15
Tommy6666

是的,所以早期那些輪組大廠都有做了,如:使用培林的ZIPP,使用高級珠巢的CAMPY;FULCRUM(系出同門)等...,但現在進化到碟煞車桶軸後,此類設計其實已經不再那麼必要了,軸套設定得當即可

2024-09-05 11:26
