Liv 曲柄拆卸問題

ID3673098

ID3673098
個人積分：5分
文章編號：88973359

5分

樓主

2024-01-11 21:54

各位大大好，
小弟今天拆曲柄時，不知道沒注意到什麼地方，不小心讓鎖紋滑牙，然後我就想說用逼猴，結果把齒盤拔壞了，換用敲的，不管是我敲還是我爸爸一起敲都還是敲不下來。

以下附上我施工後的圖

Liv 曲柄拆卸問題

我在想螺紋滑牙的原因是因為齒盤根本跟四方軸卡死了，所以我用工具才會滑牙，因為後來我想說先拔左邊，結果也滑牙了，然後小弟我一樣用逼猴要將它拔下，結果逼猴的軸承根本轉不動..

因為我沒有工具，也沒有技術可以將齒盤直接鋸掉，請問各位大大現在我還有什麼方式可以嘗試呢？

謝謝各位大大的閱讀～

2024-01-11 21:54 發佈

文章關鍵字 Liv 曲柄問題

chenweikiang

chenweikiang
個人積分：2091分
文章編號：88973507

2091分

2樓

2024-01-11 22:23

你還是找車店處理吧

rucifer444

rucifer444
個人積分：2143分
文章編號：88975642

2143分

3樓

2024-01-12 10:36

鎖紋滑牙，應該是你用曲柄卸除器（也算是一種拉馬）時，卸除器前段鎖進去沒鎖正，就太快用工具鎖，所以滑牙。前段其實不太需要工具，應該用手就可以鎖很深，通常無法手動鎖很深，那就有很大機會是沒鎖正。沒鎖正就會造成滑牙。

先噴WD40在曲柄BB交界細縫處，一天三次噴個兩天（左右曲柄都噴）。去漬油沾步，把曲柄上的WD40擦掉。用逼猴，頂BB軸心，抓曲柄周圍銀色牙片的腳肉，這樣應該就有機會卸下。（你逼猴抓牙盤外圈，牙盤撐不住）

非驅動側的曲柄沒牙片肉，有可能無法抓，可以用三爪試看看。所以如果沒急著換BB，換上新的大盤。非驅動側鎖上曲柄螺絲，螺絲上有螺絲固定膠，不要鎖太緊，踩一陣子可能就會自己脫落了。

不想等，非驅動測就用切。切我就沒試過。用砂輪機會快，但是車漆就會被切割的火花傷到，可能需要線鋸慢慢鋸才不會傷到，但是應該需要非常久時間。

如果對工具使用熟悉度不足，可能還是建議交給車店處理。

ID3673098 樓主

了解，謝謝444大大

2024-01-12 17:14

Pooky

左右曲柄都滑牙應該不是拉馬沒鎖正，沒這麼手拙的

2024-01-13 8:13

p205jack

p205jack
個人積分：945分
文章編號：88976066

945分

4樓

2024-01-12 11:22

看到您的大盤破壞景觀，只能想像當時的場景:

1.拆卸工具使用不當

點我看大圖

首先，拆開曲柄固定螺絲后，將整個曲柄拆除工具的螺紋鎖入拆掉螺絲後的空間，其中如果發現很難將螺紋鎖入，應該是先退出拆除工具，然後先噴 wd40 清潔螺紋，再用銅刷清潔螺紋後，再次的鎖入曲柄拆除工具鎖入曲柄。

如果這個步驟沒有做好，就很有可能將螺紋弄壞掉，畢竟鋁材質的曲柄，螺紋被暴力鎖入幾次後就壞了。

現在，建議您花錢買經驗：

將車子帶去自行車店，跟老闆說:大盤壞了，我要更換大盤。然後在旁邊看老闆怎麼拆除曲柄與大盤。

如果您還要繼續雙手萬能豐衣足食

1.將自行車倒立後固定，去買把手動鋼鋸，將鋁質曲柄鋸下來，先鋸開條小縫，敲一下讓縫隙擴大噴油應該就可以很順利拆下來。

2.更換新的曲柄大盤，鎖入固定螺絲完工。

ID3673098 樓主

謝謝Jack 大大～

2024-01-12 17:13

自爆仔

自爆仔
個人積分：36分
文章編號：88976722

36分

5樓

2024-01-12 12:46

ID3673098 wrote:
各位大大好，小弟今天...(恕刪)

圖中螺絲不是已經拆下來了嗎？看不出來是哪裡滑牙，只是沒有用退齒盤工具，硬扳大盤變形了
你應該是第一次拆吧

ID3673098 樓主

謝謝大大，確實滑牙，確實有使用退盤，但拆了不少遍了qaq

2024-01-12 17:11

自爆仔

你是指大盤上的螺紋崩掉嗎，那應該很難崩吧，可能只是崩靠近外側的地方，鎖進去一點也不行嗎

2024-01-12 17:27

ID3673098

ID3673098
個人積分：5分
文章編號：88978652

5分

樓主

2024-01-12 17:18

因為騎乘方面有些許異音，然而自己發現軸承好像有點鬆動，我自認為軸承需要更換，自己的測試方法為握住曲柄發現可以些微左右晃動，結果就變這樣啦，還想請問各位大大，請問我上述的認知是否正確，或是純屬正常呢？

ID3673098 樓主

謝謝大大，請問您說頂蓋比四方軸還粗是工具哪個部分比四方軸還粗呢？

2024-01-14 20:31

Pooky

如果要退八爪bb或ISIS drive就需要用到頂蓋，四方軸則不需要，你如果沒這個頂蓋就不是這原因造成崩牙

2024-01-14 21:52

p205jack

p205jack
個人積分：945分
文章編號：88981424

945分

7樓

2024-01-13 10:48

ID3673098 wrote:
騎乘方面有些許異音，然而自己發現軸承好像有點鬆動

ID3673098 wrote:
握住曲柄發現可以些微左右晃動

這個現象表徵已經很明顯地告訴您該更換 bb 軸承了，

BB 軸承是個吃力重又不吭聲的一種零件，因為您的雙腿踩踏力量就是靠BB軸承的承接轉化動力給後面的傳動輪胎。類似人體的肝臟一樣，沉默的器官。如果您發現異樣時，代表要準備更換軸承了。

點我看大圖

這張圖是早期四方孔軸承的損壞照片。鋼鐵的軸心又是讓 BB 五通管外殼保護在內，怎麼會壞?會麼損呢?

但是大家可以看到那根軸心，在與滾珠接觸的地方，摩擦後的亮發痕跡並不是呈現一直線，而是S 形曲線，為甚麼? 1.摔車造成鋼鐵軸心變歪，所以與滾珠接觸的痕跡就變成 S 行痕跡 2.鋼鐵滾珠因為長期缺乏潤滑或是受力不均勻，單邊表面破損，造成接觸平面高低差，滾珠表面異常麼損，就會刮傷鋼鐵軸心與鋼鐵座。

點我看大圖

這張圖是收集的 4 顆表面破損的鋼鐵滾珠，都帶磁性。

點我看大圖

一顆鋼珠表面還是好的，另一顆鋼珠的表面有些微破損，造成表面高低不平均

樓主的車看區柄軸心孔猜測應該是滾珠軸承，那就再換一組新的吧，至少也心安。

自行車是件很危險的交通工具，與汽車相比較，只憑那些簡單的零件與少數的螺絲就要將這種交通工具組裝起來，然後還要在地球上這種高高低低的不平路面上，以時速 20~30 KM/HR 跳動前進，如果您的體重有 70 公斤，那麼車上的滾動零件動態受力至少都超過 70X2=140 公斤以上的受力，所以磨損程度會非常的快。騎自行車需要經常得檢查零件異常與潤滑保養，才不會經常顧路尋求支援。

自爆仔

你好像完全搞錯樓主碰到的問題了

2024-01-14 16:31

ID3673098 樓主

謝謝大大，我有個類似問題，家中的捷安特淑女車t806,軸承也是您圖片這種，但兩邊蓋皆鎖緊（曲柄向前轉動的阻力很高），但還是有空間，可以讓我用手左右晃動，裡面的滾珠巢我已經更換過了，軸承也是～

2024-01-14 20:26

freyalai

freyalai
個人積分：1397分
文章編號：88981955

1397分

8樓

2024-01-13 13:23

如果確定螺牙損壞，無法使用專用的退曲柄工具的話，請使用‘兩爪拔刃器’。

ID3673098 樓主

我用了，三爪跟兩爪都用了～

2024-01-14 20:05

ID3673098

ID3673098
個人積分：5分
文章編號：88990051

5分

樓主

2024-01-14 20:20

昨天請在修理怪手的堂哥前來協助使用砂輪，以下是結果～

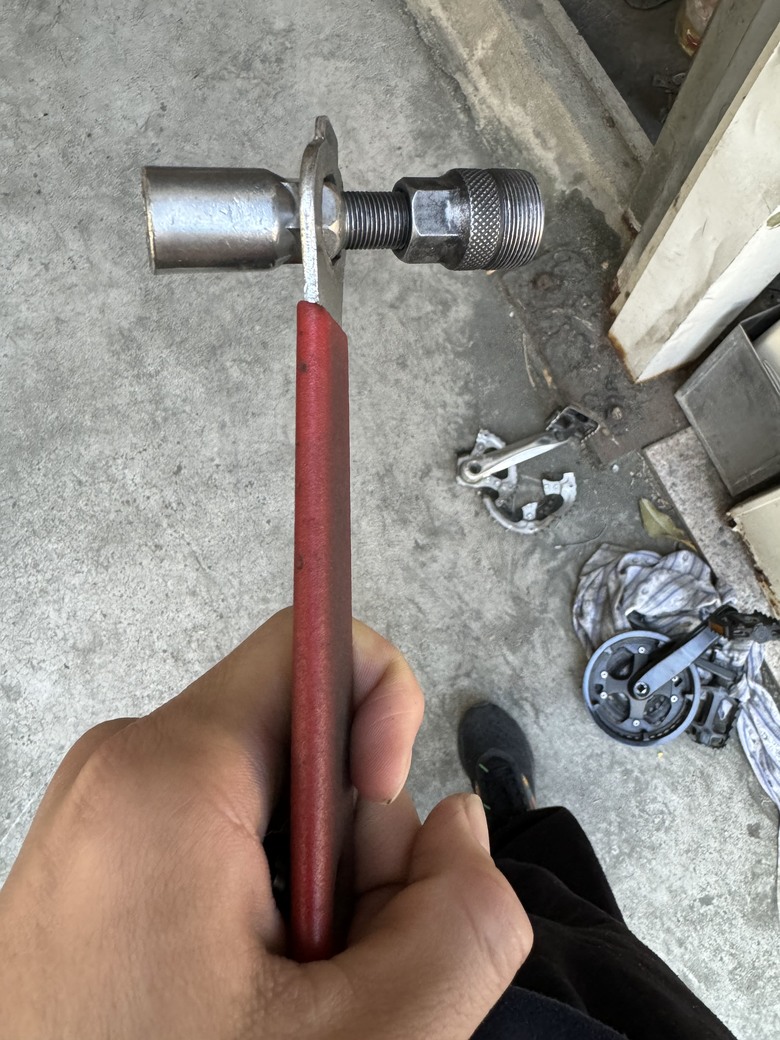

以下是我使用的退柄器，就是用它讓曲柄螺紋滑牙的～

謝謝各位大大的協助，想請問各位以下問題
1.轉開BB時也費了一般功夫，非常的難轉開，使用氣動機具才打開，想問的問題是車架的螺紋如果壞了能夠如何處理呢？
2.是不是車架用久了BB孔會越來越大，導致有些許空間？

Pooky

年久失修的單速菜籃車確實有這問題，BB鬆動時就該再次鎖緊，避免車架變形導致日後鎖不緊，BB用手就能轉，鎖歪了應該轉兩圈就會察覺吧，我會把BB擺正再小心鎖進去，把螺牙順正，後面的螺牙還能吃到力就將就用

2024-01-14 22:07

ID3673098 樓主

謝謝pooky大

2024-01-15 13:23

p205jack

p205jack
個人積分：945分
文章編號：88992529

945分

10樓

2024-01-15 9:52

ID3673098 wrote:
1.轉開BB時也費了一般功夫，非常的難轉開，使用氣動機具才打開，想問的問題是車架的螺紋如果壞了能夠如何處理呢？
2.是不是車架用久了BB孔會越來越大，導致有些許空間？

1.非常難轉開---這個是很正常的事情，( 您的車架管材是鋁合金材質，BB培林軸承的外蓋是鋼鐵材質，鋁鋼不同材質鎖緊在一起，彼此的溫度膨脹係數不相同，不是很好拆卸 ) 另在那麼多螺紋逼緊鎖死的狀況下，如果很好拆開，在騎車的路面動態跳動下，BB 蓋子與大盤早就飛出去了。一般如果車架五通內的BB螺紋滑牙磨損，除了有工具重從新攻牙外，大概只能更換新車架，但一般人應該沒有這種攻牙工具與技術。

2.BB孔會越來越大--- 這種情況不會出現。因為自行車在接受人力踩踏動力的過程中，承受力量轉換的地方在 BB 培林軸承，如果有磨損，變形，破裂，也會在於 BB 培林軸承，更換掉就可以了。

樓主您的問題本來就很簡單: 就一個 BB 培林軸承因為使用磨損造成隙縫，然後大盤在踩踏時會歪斜偏移引起麼擦異音，樓主在更換 BB 培林軸承過程中使用拆卸工具不慎引起區軸內部滑牙，拆不下來。使用逼猴工具時造成大盤歪斜。然後就我們剛開始看到的圖片。

本想建議樓主牽去車店，花錢買經驗，在車店老闆維修過程中，就會知道老闆怎麼去處理曲柄與大盤 + BB培林軸承磨損問題。

樓主很勇敢的大破大立，使用砂輪機將曲柄+大盤+ BB培林軸承破壞，解決了目前的問題。

如果樓主想知道磨損的地方在哪裡?建議將破壞掉的 BB培林軸承外殼拆開，檢查培林內部的滾珠是否破裂還是磨損造成隙縫，或是那根軸心轉動觀看是否有變形歪斜，否則大齒盤鎖上後應該不會再有隙縫，用手擺動都可以感受到偏移。這裡要注意，因為磨損或變形的地方很小，眼睛不容易辨別，最好使用游標卡尺詳細檢查可能變形的地方。

家中的捷安特淑女車t806,軸承也是您圖片這種，但兩邊蓋皆鎖緊（曲柄向前轉動的阻力很高），但還是有空間，可以讓我用手左右晃動，裡面的滾珠巢我已經更換過了，軸承也是

請問樓主您有想過一個問題嗎? 如果是早期的四方孔滾珠軸承，磨損的地方有可能是 1.軸心 2.滾珠 3.兩邊的鋼鐵邊蓋。滾珠在這 3 個地方接觸滾動，您已經更換了 1.軸心 2.滾珠 ,但 3 邊蓋卻沒有更換，邊蓋已經磨損的刮傷痕跡仍在，新鎖上的滾珠再次接觸後，還是會在舊痕跡上滾動過，舊痕跡上面的平面高低差，就會造成大齒盤的偏移距離。永遠絕決不了問題。建議去更換 BB 培林滾珠軸承，擺脫這些煩人的隙縫偏移問題。

ID3673098 樓主

謝謝Jack大，但Giant t806右邊因為鍊蓋關係，它的碗組構造不同，而且沒有工具可以拆它，所以都只能換單邊，之前有看小宇改t806的影片，但內容裡沒有拆碗組的部分～

2024-01-15 13:27
