通勤單車方向燈DIY安裝分享

tmc860091
個人積分：27分
文章編號：84526354

27分

樓主

2022-03-30 11:56

每天騎單車通勤,最重要的就是安全,單車在台灣屬於非常弱勢的用路群, 自行車道少之又少,常常要在車陣中穿梭,因此提醒其他用路人, 讓他們知道自己的動向就特別重要. 市面有一體式方向燈套件,但指向性與白天辨識度都很低,所以才想 DIY 方向燈,提供給想裝的單車族參考.

安裝好的影片:
https://www.youtube.com/shorts/FaFWWNeSRxI

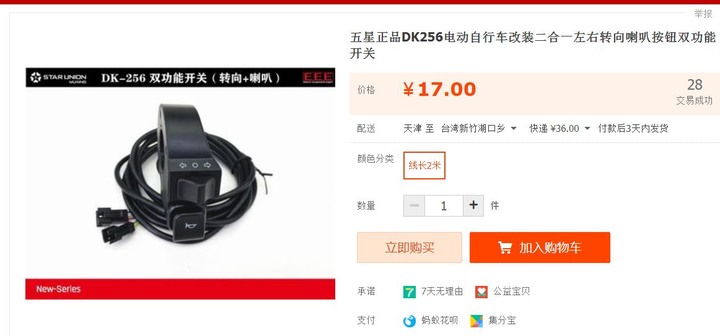

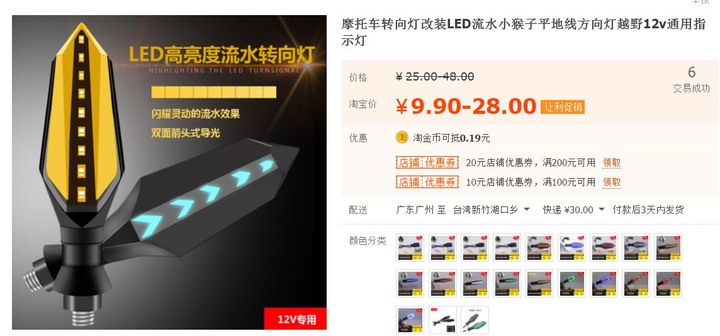

淘寶購買燈具和開關,價格含運大概台幣300

通勤單車方向燈DIY安裝分享

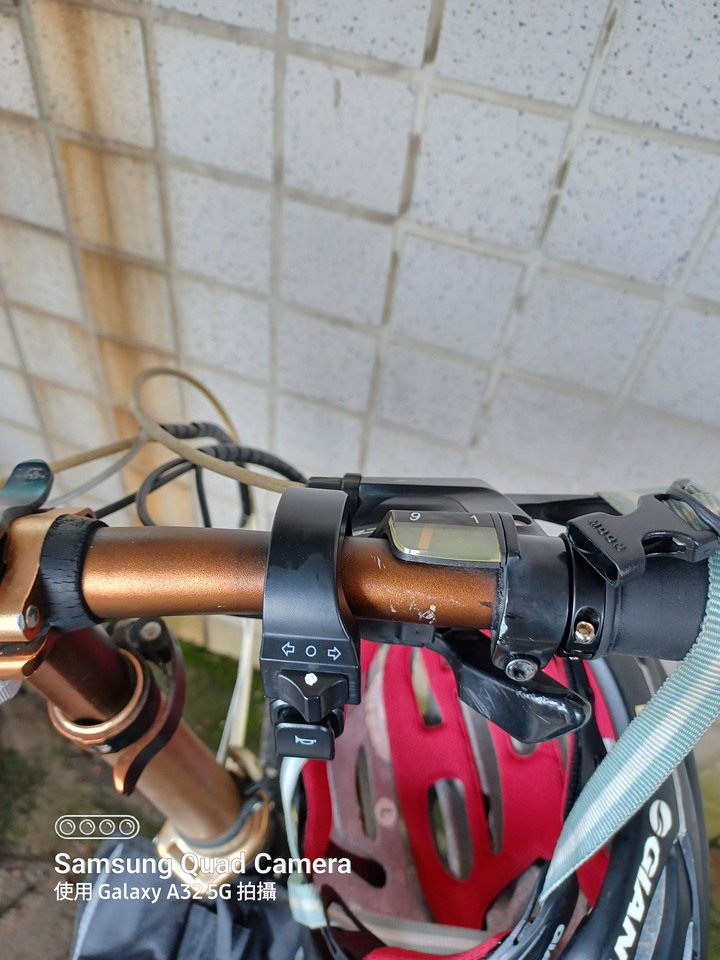

開關安裝照片:

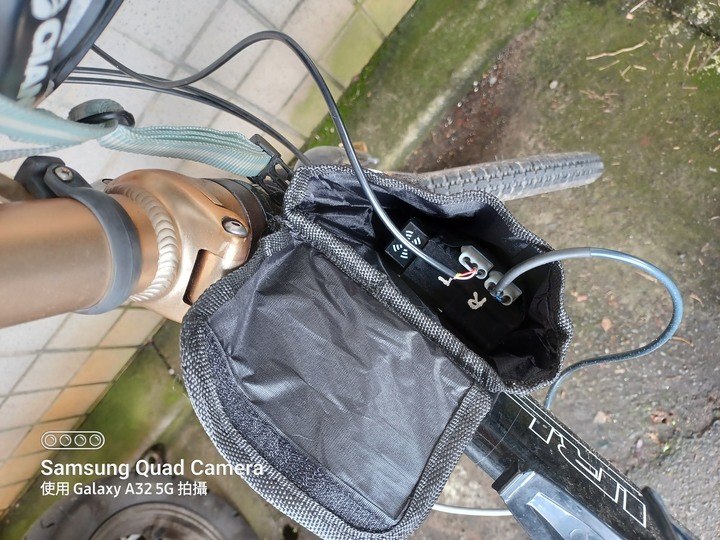

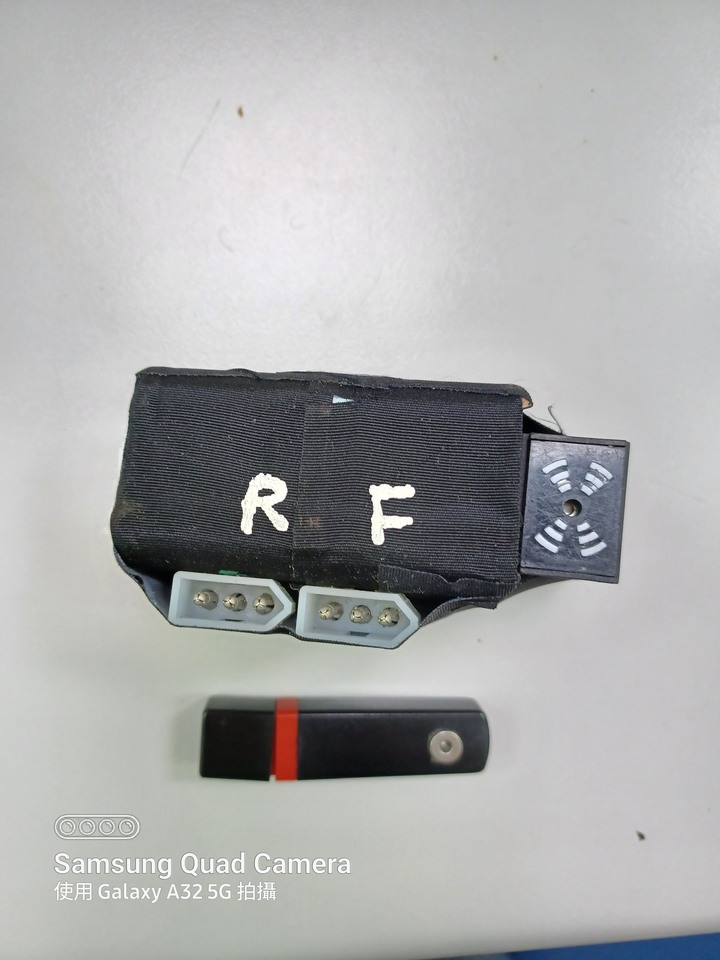

電池包&蜂鳴器及放入馬鞍袋照片:
電池為18650電池串接,自己有組裝能力.網拍也有代客組裝.

通勤單車方向燈DIY安裝分享

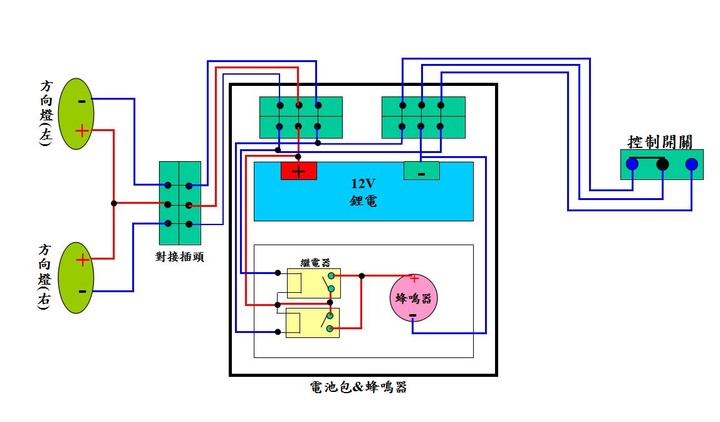

電路圖:
為了以後拆裝方便,使用對接插頭,左右共用蜂鳴器須用繼電器控制,以上2項會增加一些電路複雜度.

通勤單車方向燈DIY安裝分享

2022-03-30 11:56 發佈

文章關鍵字通勤單車方向燈DIY安裝分享

JW75

JW75
個人積分：8540分
文章編號：84531037

8540分

2樓

2022-03-30 22:50

tmc860091 wrote:
每天騎單車通勤,最重(恕刪)

非常有趣的自行車方向燈DIY分享，但直接買下面這個用搖控的會不會比較簡單直接又便宜。
