請教關於鎖牙飛輪、散珠黃油、預壓和前變調整

我本身是維修保養的生手
之前也在版上受教過一些基本技能和觀念
趁這次春節有九天假
試著進一步處理平時通勤的中古賣場車
換了鏈條 大盤 飛輪 後變 左右變把 五通的珠巢
後輪輪軸的散珠也清理並上了黃油
雖說大多都已經先爬過很多文
但還是不斷邊拆裝邊google確認(順便泡咖啡
光這幾樣也耗了三天

而對於這次的經驗
發現一些有點瑣碎的疑問想請教各位先進

1、鎖牙飛輪的棘輪是做在一起的
棘輪內似乎也有類似散珠的轉動結構
我對這些沒什麼系統性的觀念
只知道轉動機構若是用grease潤滑的部位
用一般液態油容易帶走本該留在原處的黃油
所以想這樣問
鎖牙飛輪可以直接用除鏽油或煤油清潔甚至浸泡嗎

2、關於輪軸軸心散珠上黃油的量
我是輪軸中心穿過的部分只塗一層
而兩邊的圈圈放散珠的凹槽整圈灌滿
因為雖說大多教學並沒有塗到這麼多
只是我的車不但每天騎
而且是直接停在外面日曬雨淋
又不太可能一直去拆裝保養
想說只要不至於變成踩起來遲滯重拖
應該多少可以延長潤滑的時效
這樣的考量在觀念上沒錯嗎
還是說 儘管沒什麼壞處
而其實也不會因此能撐比較久
徒然浪費黃油?

3、調後輪預壓的時候
看了YT頻道的教學影片
有提到其實要在比預想鬆一點點
鎖上去會因為和另一顆螺絲的交互作用
變得更緊一點而達到剛好的程度
所以我後來是調到手感會有很細微的框量感
眼睛實在看不出動靜的程度鎖上
算是合宜的嗎
不過我也知道……沒有實際摸摸看大概也難以隔空斷定吧(汗

4、飛輪換的是SHIMANO的定位飛輪
調整好再加上新的鏈條+後變+定位變把 變速真的順暢很多
不然之前不是上去要上不上 就是下來要下不下
要下最小輪的時候更是下不太來 常常等到過個坑洞震一下自動變速
稍微重踩或上坡起步就常常跳齒

但新的大盤換好上去在變速上就不是那麼順
從中變大 需要三到五秒的輕踩等它咬實 感覺變久不少
而且在變速當中 也容易出現磨來磨去的聲音和踩踏感 好像很難靠上去一樣

之前並不是沒有調整過前變 這次調整過程也已經順利許多
然而我也自知前變的調整其實並不容易掌握

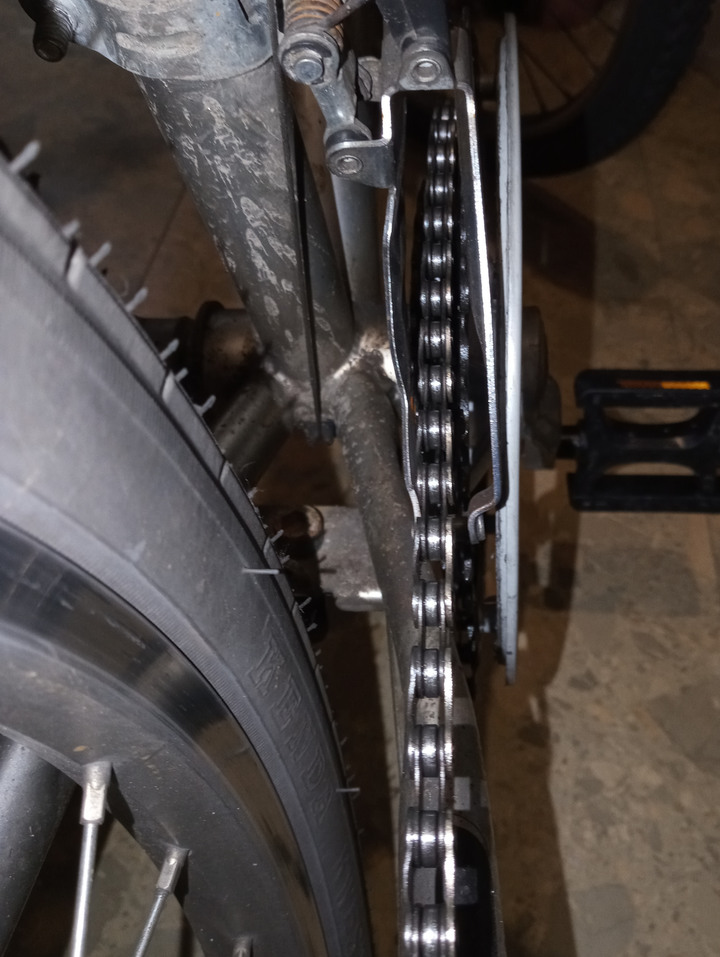

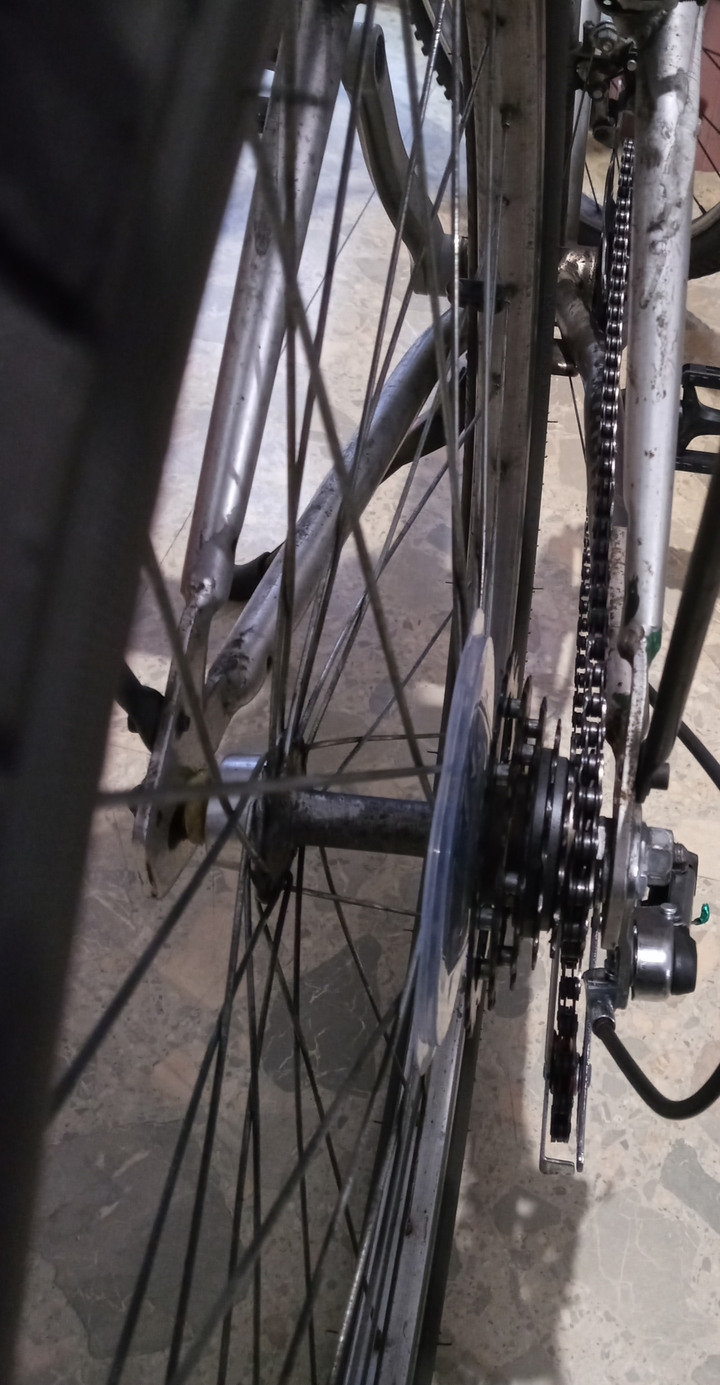

拍了一些照片

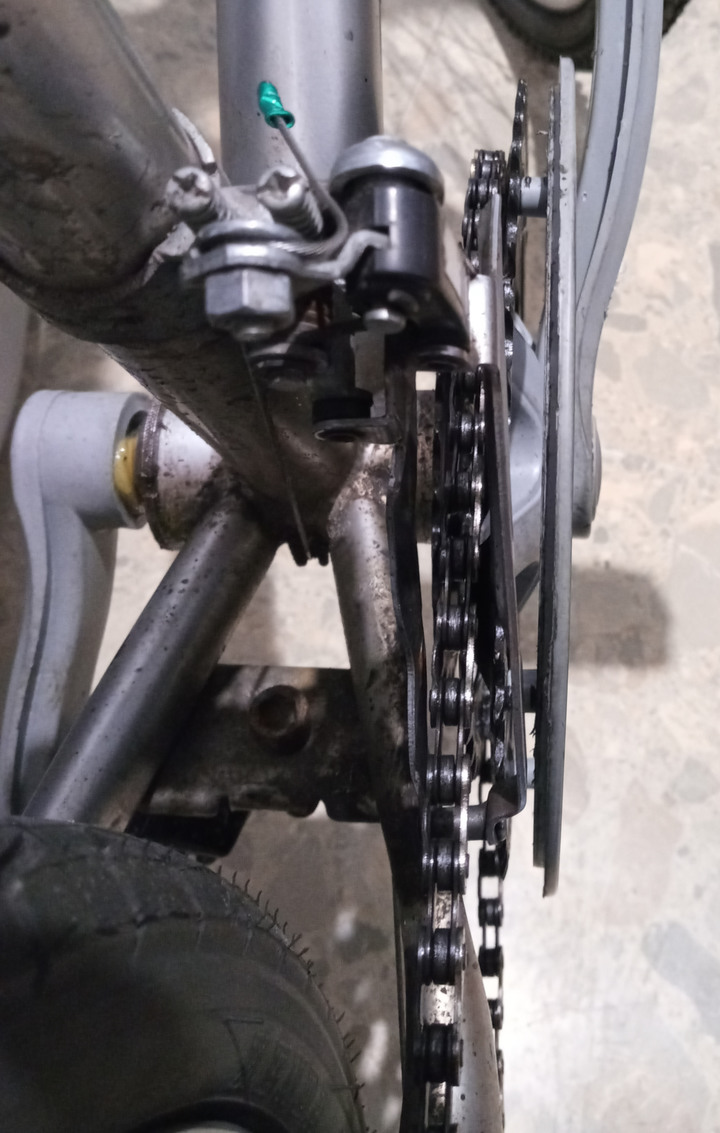

照片鏈條狀態是前中盤+後最小的位置
想請教前變是不是有什麼明顯需要調整的地方

請教關於鎖牙飛輪、散珠黃油、預壓和前變調整

請教關於鎖牙飛輪、散珠黃油、預壓和前變調整 請教關於鎖牙飛輪、散珠黃油、預壓和前變調整

請教關於鎖牙飛輪、散珠黃油、預壓和前變調整
2022-02-12 14:37 發佈
phae4jaz wrote:
我本身是維修保養的生(恕刪)


單車的保養/修理真的不難,所需要的工具也不多,除了少數淘寶工具外,大部分也都不貴。另外,各種教學Youtube上都有,尤其是英語的外國教學更多。熟能生巧,多做就會越來越順手。

1.可以的,不過我從來不建議用煤油浸泡式的清洗,太不環保。用布沾了擦拭比較好,多擦幾次一樣乾淨的。

2.黃油上多了也沒有壞處,也不會比較粘滯。多的黃油在車輪跑動的時候是會被擠出去的,所以並不能延長保養的時間。

3.散珠軸承的預壓的確是個技術活,不過只要有耐心,還是可以調到最理想狀況的。我的經驗是把預壓一直鎖緊到剛好碰到散珠,感覺輪軸轉動有阻力,然後再往回鬆一點點,再試輪軸的轉動,如果還是感覺有阻力就再調鬆一點。如果覺得轉動順暢,也要看看輪軸會不會左右晃動,一點點是正常的,如果晃動大就需要再旋緊一點。
反正就是要反复的調幾次才會找到最平衡的點。

4.定位式變速靠得是鋼絲的拉扯,所以主要部位應該要經常上油,保持順暢,隔一段時間就換新。我看你的前變在最小盤有點不夠往內,所以前變內側好像會碰到鏈條,應該調整。另外,前變在最大盤時,前變離齒盤太高了,標準是1-2mm. 太高了很容易掉鏈的。
不妨礙正常運作就行了,
沒必要幫自己找一堆其實不怎麼需要做那麼多的事.

至於diy的變速困難那個我只能說自己看著辦唄,
要不就多收集點不同規格的自己慢慢試ok的.
jsa346 wrote:
1.可以的,不過我從來不建議用煤油浸泡式的清洗,太不環保。用布沾了擦拭比較好,多擦幾次一樣乾淨的。
好的 現在也覺得沒那個必要
真的會髒到非那樣就很難洗的 反而直接換一個比較好
因為大概也已經疏於保養而不太能用了 洗了再用大概還是會跳齒
真正該想的應該是 在那麼糟糕之前 平常就要看狀況去清吧

我原本的飛輪就是沒什麼保養、丟在室外不知幾年的中古(拼裝)車
買來時雖說有整理了一下(一點點……但也是直接鎖在樓下室外 日曬雨淋
本來在想要不要洗一洗備用 但這幾天想想覺得不合理 因為洗了也是不太能用
2.黃油上多了也沒有壞處,也不會比較粘滯。多的黃油在車輪跑動的時候是會被擠出去的,所以並不能延長保養的時間。
有發現擠出來不少 輪軸和五通都是
3.散珠軸承的預壓的確是個技術活(恕刪
我是照這些原則下去調
自知經驗和見識還太粗淺
所幸方向大致上似乎是對的
4.定位式變速靠得是鋼絲的拉扯,所以主要部位應該要經常上油,保持順暢,隔一段時間就換新
好的

我看你的前變在最小盤有點不夠往內,所以前變內側好像會碰到鏈條,應該調整
其實算是刻意 但不是很確定是否成功
或者說 不是很確定思考方向是否正確
因為28/38/48的28簡直多餘 好像根本沒用過吧
通勤/日常中騎乘路段也根本沒有什麼險坡

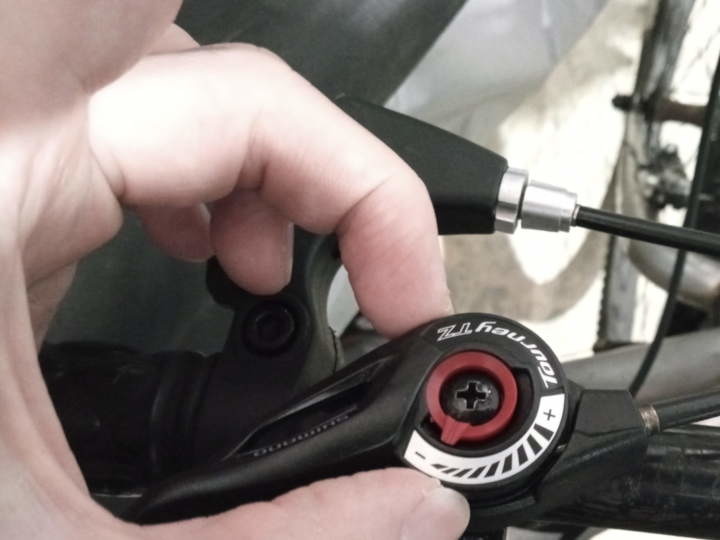

而新變把買的是SHIMANO的TZ-500

變速打到底會跟手把成九十度
大姆指根本推不太到 要變回來也會很難勾
如果變到最大盤會不會真的要推到那麼遠
那樣的話會變成很大的困擾
所以 當時為了避免調老半天又要再解決這個問題
就乾脆在出力拉動變速線的狀況下
把基礎設在中盤(38)也就是圖中這個位置
所以其實這設定根本下不到最小盤(28)
換來的好處是最大盤(48)剛好與手把水平 蠻輕鬆的
壞處也顯而易見 要預防落鏈 HL螺絲可能幫不了太多
因為最低跟最高都還有很大的空間
每次變都要注意感覺 硬推不是狂磨就是直接落鏈
前變在最大盤時,前變離齒盤太高了,標準是1-2mm. 太高了很容易掉鏈的
謝謝您的指正
我後來繼續爬文有覺得是不是太高了
騎乘中也常常有突然落空的感覺
還好大部份都還可以直接往回調
大概是因為還沒掉到曲柄外面
而且這過程沒辦法用雙眼去確認
因為通常38要變到48已經是處於不慢的速度了
低頭看鏈條是危險動作
有足夠時間要調整時真的該先處理這個

整體來說 前變現在靠手感(和腳感)還算可以正常運作
但的確還有很多不足之處 真的要靠經驗繼續摸索了
自知這些問題很瑣碎 謝謝您的耐心回答 很有幫助
pc8801 wrote:
不妨礙正常運作就行了(恕刪)

剛做完總會多想一些可以改進的地方
有一半的目的也是希望抓到重點
下次就可以更輕鬆一點

至於前變的問題
前陣子給鏈條上油有發現大盤是有歪曲的……
但也不清楚程度算不算嚴重
對通勤為目的的人
透過調整 可以正常騎乘就好
只是那個調整……真的只能自己看著辦了
1,不建議。可以參考01車友的文章土砲鎖牙式飛輪細部分解作業,可以看到棘輪的結構。所以當你把內部潤滑洗掉又沒有適度的添加,整個飛輪反而壽命容易變短。

2,應該是比較偏浪費黃油。適度的黃油其實就夠,不然下次你清理時,就會發覺過多的黃油反而造成麻煩。黃油可以潤滑,某程度上也可以防水。在花鼓散珠處的黃油用途就偏潤滑,這部份適量就好,然後在花鼓外,車軸與花鼓外蓋交接處,在塗上一點黃油當防水,這樣就夠了。稍微高階一點的輪組,在這些交接出,會用Oring防水。

3,這需要一點練習。基本上滾珠輪組單邊是靠兩個零件對鎖來固定:珠擋跟車軸螺母。珠擋的位置是決定輪組滑順程度:太靠近花鼓,會造成花鼓外蓋緊壓滾珠。太離開花鼓,滾珠位置太多,車軸會晃。所以你可以先用手把珠擋轉到輕碰滾珠,然後稍微迴轉兩三度,這個位置應該就是珠擋最理想的位置。然後接下來就是需要用板手固定珠擋的位置,然後用手把螺母鎖向珠擋(過程中試著確保車軸不動,車軸一動,珠擋位置就跑掉)。然後再用板手將螺母跟珠擋對鎖,這部份就需要練習跟經驗。

如果你能理解珠擋的位置,至少會有一個標準,練習起來比較知道有沒有鎖好。

4,不太確定。就如同車友所說,你的前變有點高。有時候,這種經濟型大盤的護盤會影響到前變,所以會有可能需要拆掉。除此之外,你的前變貌似有點斜,不知道是真的斜或者是拍攝關係。前變通常需要水平於盤片。有些入門車需要稍微斜,但通常是斜往車架。你可以先調整前變到水平於盤片、正確高度後,再重新調整一次試看看。
rucifer444 wrote:
1,不建議。可以參考01...(恕刪)

那個珠擋
指的是尖尖突突向內的那一顆嗎
這樣的話可以想像它的運作方式了
非常感謝詳細的回答和解說
phae4jaz wrote:
那個珠擋指的是尖尖突...(恕刪)

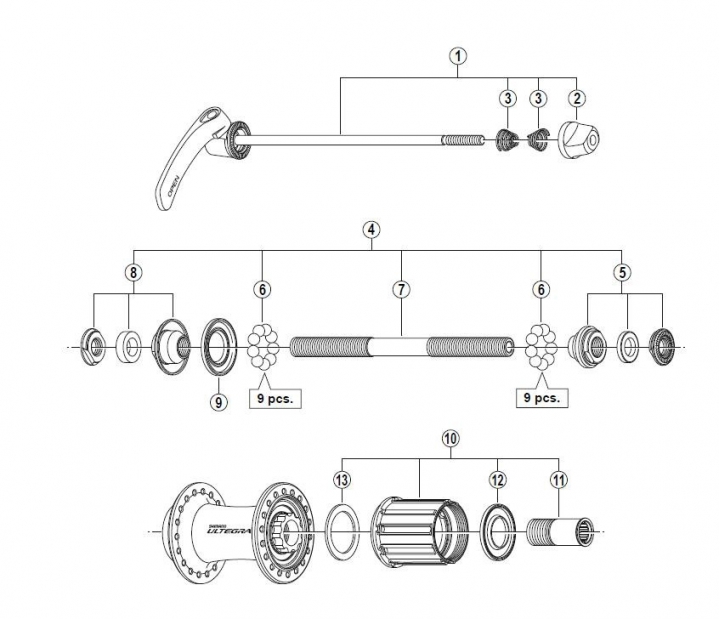

網絡借圖來解釋。下圖5跟8最內側那個零件我稱為珠擋(希望沒錯)。它本身是由cone(椎)跟dust cover(防塵蓋)組成。珠擋裡的椎就是會接觸滾珠的部件。

更高階點的花鼓裡面,會有9跟12,也就是 seal ring(防水圈)。有些花鼓會在椎跟防塵蓋交接處後畫一條溝,裝上一條O-ring 防水。所以想要用黃油來防水,反而是在花鼓裝好後,在防塵蓋跟椎還有防塵蓋跟花鼓本體的交接處(水可能進入的地方)塗上一點黃油就好。
phae4jaz
phae4jaz 樓主

謝謝,這樣我知道重點在哪裡了

2022-03-01 1:47
做自己能力範圍所及的事

您一次問那麼多問題
再來這些問題不是靠網路手寫就有辦法教學的
有些是要靠手感的 不能鎖太緊和鎖太鬆

建議
1.先找身邊會的朋友先帶你實際操作一遍吧
不然
2.花錢請車店幫你保養然後你在旁邊學下次就會了
之前踏板的保養

想幫你但真的不知道要如何幫起
phae4jaz
phae4jaz 樓主

全部的問題已經先操作過了,每天通勤其實也沒什麼問題;純粹針對操作時的心得提出一些問題,畢竟經驗不夠也不是人家系統教學,總會想釐清觀念。謝謝你的回應和建議,我知道手感這種東西不在現場真的教不了多少[汗]

2022-03-01 1:59
網路蠻多文章,試驗後有問題就問,互相交流而已。我對單車的接觸一開始也是完全讀前人的交流學習而來(變速器安裝是靠微轉YouTube影片,細節方面是去讀SHIMANO跟 SRAM說明書)。

其實你只要了解輪組珠擋預壓跟對鎖的觀念,這兩個概念就會延伸到龍頭,入門滾珠中軸,甚至之後密閉式中軸,你都會知道需要怎麼鎖。
