主要原因是晚上騎車
涼爽又舒服
其實是怕曬太陽吧
就在四月初

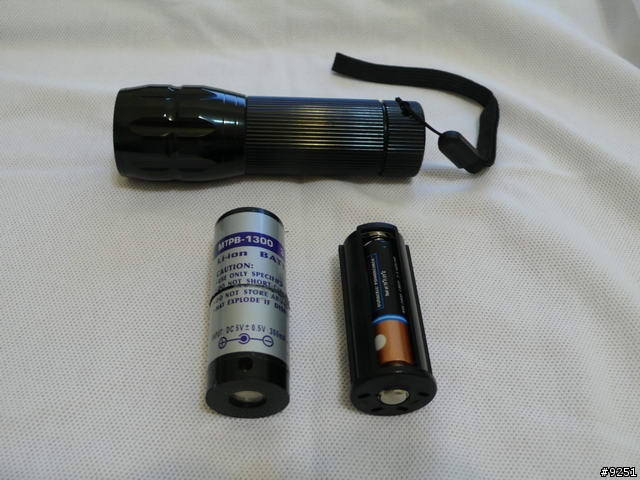

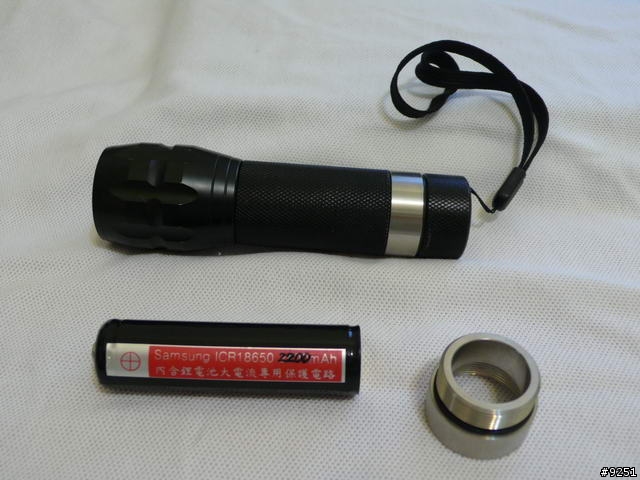

好友酣吉拿了一只手爆亮快速變焦手電筒
據說也蠻適合當夜騎的照明
價格也比市面上便宜很多
所以馬上請他幫我拿一支樣品來試看看
此變焦手電筒採用一片塑膠凹透鏡
有別於戰術手電筒靠光杯反射
左邊是 Q5 右邊的是P4 (說明書說的)
將凸透鏡拿掉後
P4 LED看的比較清楚
五米實測
相對於色溫及光暈都不太一樣
變焦手電筒的好處
就是可已調整光點的大小
因為空間太小
改試2.5米的距離
右邊變焦的範圍已經是最大的
拿來夜騎照地面
已經很足夠了
由於我所收集的手電筒中
吃鋰電池的幾乎都有調光設定
所以.....
我決定把這一支快速變焦手電筒
加裝調光電路
拿掉前蓋及透鏡後
用工具把LED燈座取出
電路板直徑為21mm
由於LED燈座散熱鋁板黏的太牢
散熱鋁板硬度又太軟
沒有辦法順利取下
所以只好用暴力...
用完暴力後
P4 LED 基板就可以取下
我們可以看的出來是直驅線路
由於可放入電路板的空間不大
大約只有3至4mm
展琪新款電路板無法塞入
(展琪電路有自動升降壓無級調光及五組設定)

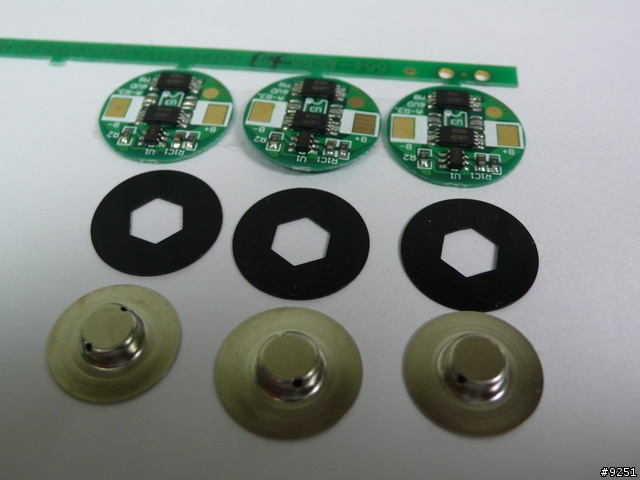

只能用AKIMASA YKK 提供的另一組升壓電路板
(7135晶片*3,不含鋰電保護電路)
有三組檔位組合
一組：低10%/中50%/高100%
二組：低10%/中50%/高100%/暴閃100/SOS100%
三組：低10%/中50%/高100%/暴閃100/警閃100%/3Hz快閃/1Hz慢閃/SOS100%
電路板好像有一點小
還真的有一點擔心電路板的負極無法與鋁製筒身連接
且電路板也不好固定
為了此問題
還特地向宏碁台中分公司的朱先生求救
經研究後
將負極接一條電線
塞在LED基板與筒身之間
用三用電錶量一下
OK 有通
但有一點擔心熱漲冷縮導致阻抗加大
致於電路板固定問題

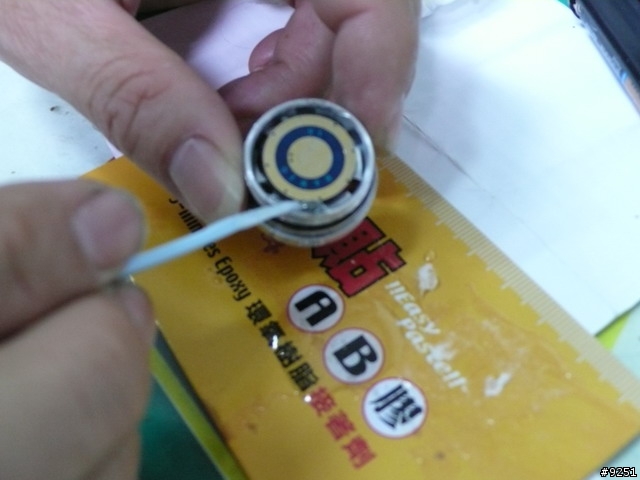

用最容易取得的AB膠
把電路板固定封裝起來
等AB膠乾了在組裝起來
測試OK 有亮
換檔 OK
換組 OK
那這隻手電筒的身價又提升了一些
雖然花了不少時間
但DIY精神 無價
煩請看官大大指正
