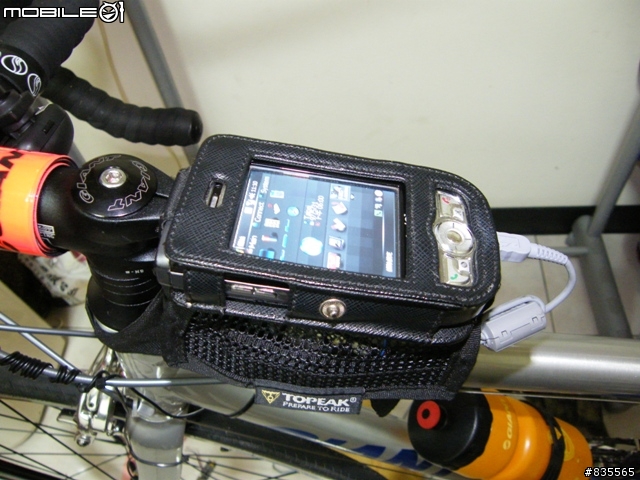

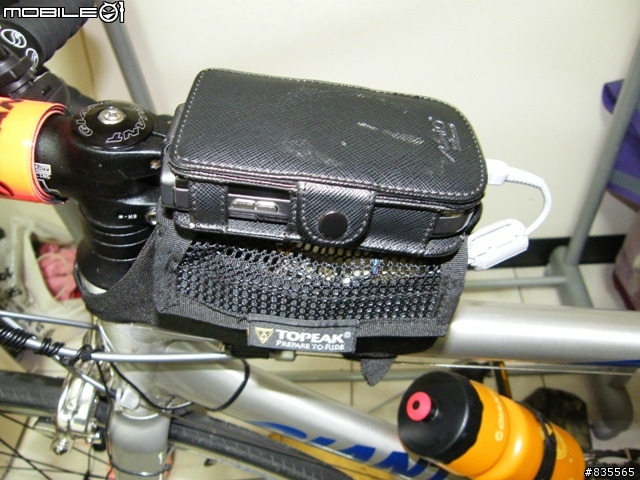

因為迷上了自行車,可以到處慢行,
手機剛好有GPS功能,可以紀錄軌跡
1-2小時的續航力,腳踏車的出門慢行哪夠用啊!!

想了好久!!剛好小弟在電子公司上班,有的是廠商提供的材料,及公司的資源!!

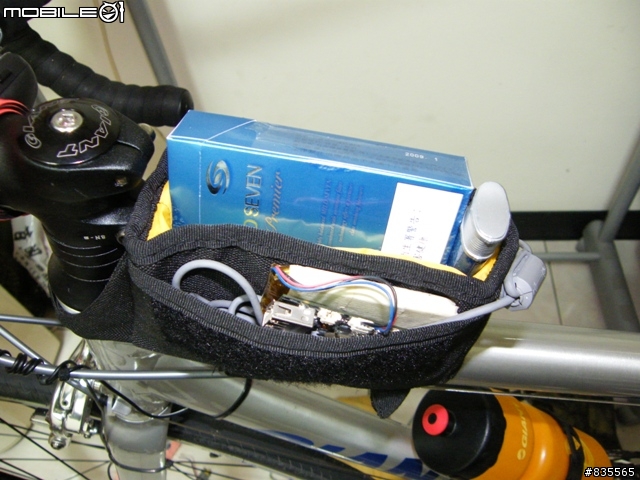

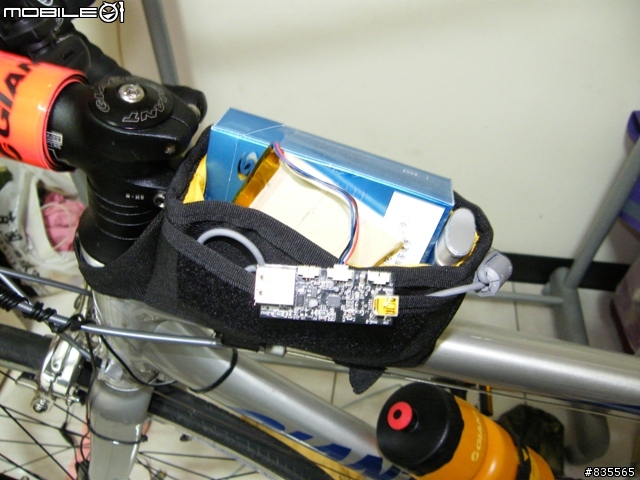

於是出現了我的電力銀行!!
可以DC充電(超快速)
PC/NB USB 充電(慢速)
(另外保留了一組可以連接太陽能版的外接座)

不過目前欠缺太陽能版!!

2008-06-01 1:05 發佈

文章關鍵字 Power Bank 自行車電力應用自行車

小惡魔市集

Rogerhsu

Rogerhsu
個人積分：8分
文章編號：6410265

8分

2樓

2008-06-01 23:26

好東西~不知大大有無興趣分享一下線路圖!
好讓大家能DIY做個來試一試!

GM3

GM3
個人積分：5分
文章編號：6414021

5分

樓主

2008-06-02 8:55

Rogerhsu wrote:
好東西~不知大大有無...(恕刪)

DIY 可能不容易,
尤其在充電電路部分,
要將Li-Polymer(3.7V)轉換為5V,只要一顆升壓IC ( ex.ELM92502 ) 搭配個chargPUMP電路就可

但要注意的是,輸出電流是否足夠使用!!
ELM92502我試過大約達到 800mA@5V

GENZEN

GENZEN
個人積分：3分
文章編號：6415097

3分

4樓

2008-06-02 10:19

GM3 wrote:
因為迷上了自行車,可...(恕刪)

看到兄弟機了..^^..小弟也適用A700來當碼表及軌跡紀錄器....
不過用了幾次就沒用了....真的太耗電了....撐不到1小時就玩玩了....
不知道GM3大是用哪各軟體來紀錄軌跡???
小弟是用GPS tuner 感覺蠻好用的....^^

GM3

GM3
個人積分：5分
文章編號：6417705

5分

樓主

2008-06-02 13:08

GENZEN wrote:
看到兄弟機了..^^...(恕刪)

me too!!
真的很好用,記錄檔可以直接上google earth,不需要轉檔喔.

當初就是因為電力撐不久,才想說弄個來玩,
目前手機待機加上藍芽(mp3用)外掛小喇吧,軌跡記錄,可以撐到6小時以上
改天再跟廠商買個4400mAh+原手機1320mAh應該稱道10小時以上喔!!

環島去都沒問題了!!(一天10小時的騎乘時間)一機搞定!!

GM3

GM3
個人積分：5分
文章編號：6427165

5分

樓主

2008-06-02 23:06

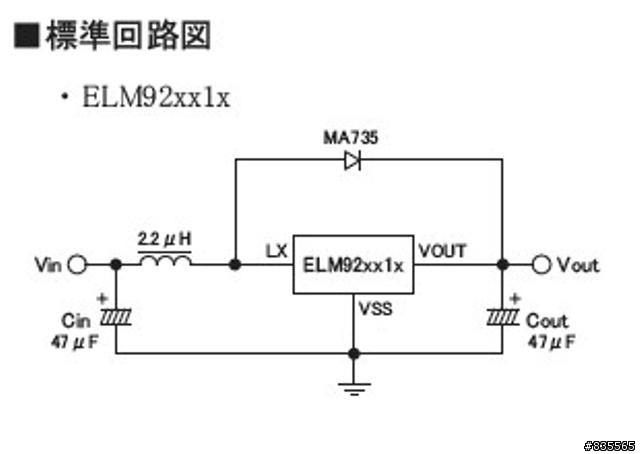

升壓電路 ELM92502 電路~~~~~~~~~

GM3

GM3
個人積分：5分
文章編號：6427533

5分

樓主

2008-06-02 23:22

Rogerhsu wrote:
好東西~不知大大有無...(恕刪)

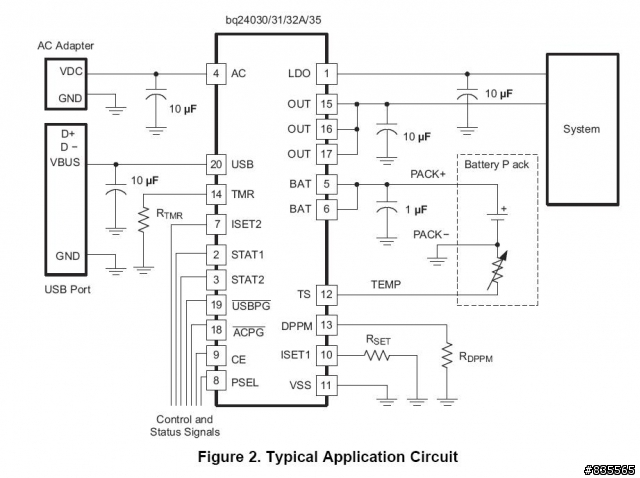

充電電路: TI - BQ24032A...
不過,真的不容易DIY , 因為很多SMT零件
小弟剛好有公司的資源,因此自己做一個玩.
以捕衝自己的隨身電力!

不過到可以參考升壓電路, 以兩顆3號電池(一顆也可以,只是很快就沒電了)可以升到5V並提供近800mA的輸出
一般應用應該也夠了!

Rogerhsu

Rogerhsu
個人積分：8分
文章編號：6428788

8分

8樓

2008-06-03 0:23

^^~ 就是這個~ 感恩GM3大大
公司RD相關的SMT零件也相當的多我想應該難不倒，最多拿著雞毛當令箭請廠商在送一些不足的來囉!

我是想將電路及7.4V(3.4V*2)鋰電整合成一個小盒子方便攜帶，當然所有的輸出及輸入也都要裝置在上面，目標就是薄及盡量看起來美觀囉!

netboy99

netboy99
個人積分：192分
文章編號：6429391

192分

9樓

2008-06-03 1:04

3號電池x4的電池盒會不會比較簡單一點
要800mAh的輸出也沒有什麼困難
線路簡單頂多自己再多D一個保險絲上去
1300mAh 3.7v鋰聚 x 2 + 升壓電路等周邊電路
體積大約接近3號電池x4的電池盒
如果用容量稍微大點的(2500mAh以上)的三號充電電池
理想狀況下應該就有接近的電壓與容量了...

最近發現拍賣與購物網站上面有賣幾種只要1個或2個3號電池就可以升壓到5v的緊急充電裝置
個人覺得體積與實用性可能會比樓主的還要有競爭力一點
並且價位上也不是很貴
便宜的好像不用兩張國父就可以搞定了
提供給樓主與大家參考看看

如果是要用升壓電路把3.7v升到5v
我個人倒是比較傾向把3.7v x 2 = 7.4v 降壓穩壓到5v可能效率會好一點點
拍賣上也有很多賣家賣搖控模型用的鋰聚7.4v電池包
2S x nP的都有
充電器也不貴
降壓穩壓的模組偷拆車用12v的usb車充就可以有800mAh的輸出
也是可行的方案喔

GM3

GM3
個人積分：5分
文章編號：6431602

5分

樓主

2008-06-03 9:27

netboy99 wrote:
3號電池x4的電池盒...(恕刪)

感謝大大的回覆!!
以DIY而言,樓主所言甚是!!
DIY不外乎是簡單,便宜方便為主軸,
以樓主的方式,比起小弟的方法來的簡單啊!!

只因小弟在電子公司上班,
有了公司資源的加持下,

才得以做這個小東西(因為所有材料都是廠商提供,無須成本)
因此盡情使用高單價的材料去做成的
ex.TI - BQ24032A 報價一顆要USD$1.5~2.0
平常哪用得起這種高單價IC啊,
可以玩玩有可已熟悉IC特性是我的到的經驗

也許將來在某些產品也可應用到也不依定啊!!
