磁阻式訓練台簡易改裝

朋友給的訓練台,說是太鬆沒感覺,騎沒幾次就丟在樓梯間了。拿回家架上車子試踩一下,果真沒感覺,即便調到最大阻力就像是一般平路用前50對後11在騎一樣,難怪會被丟在樓梯間。上網找了一下似乎沒有類似的改裝可以參考,於是就自己動手改裝看看。

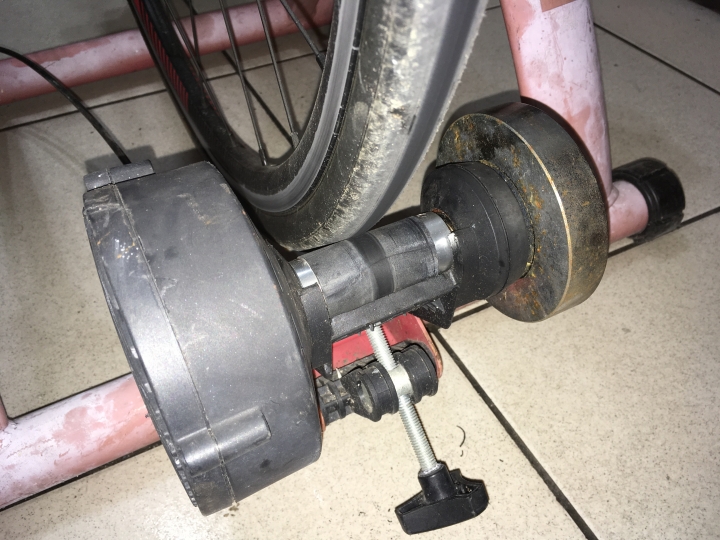

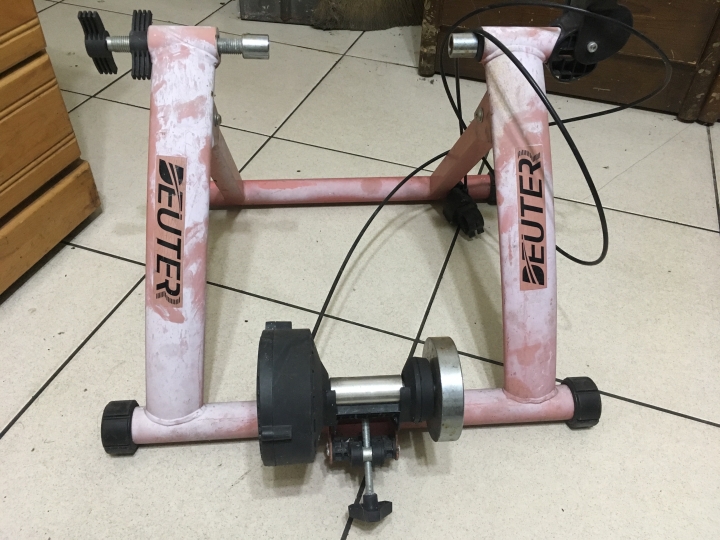

用了幾次放了N年的訓練台,沒接觸過訓練台不曉得其構造和其它磁阻式訓練台有沒有一樣

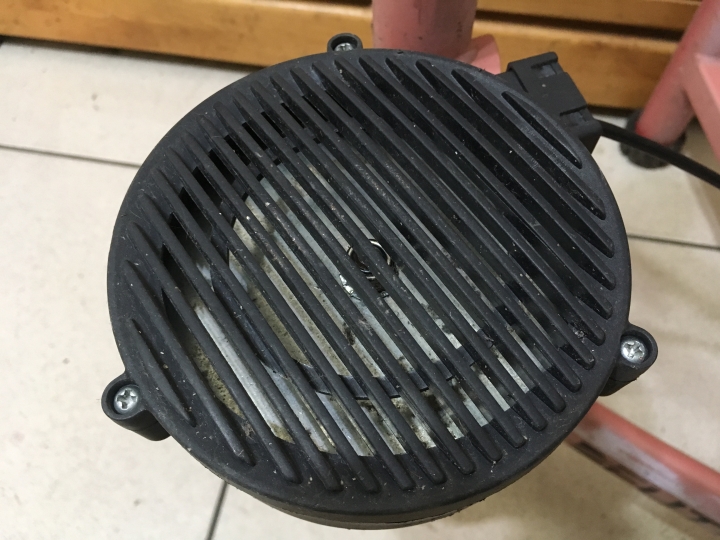

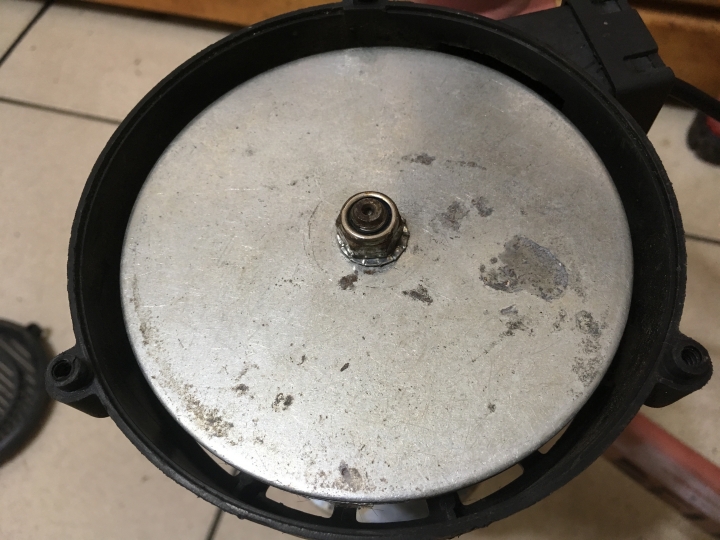

拆開護罩後可以看到有一鐵盤

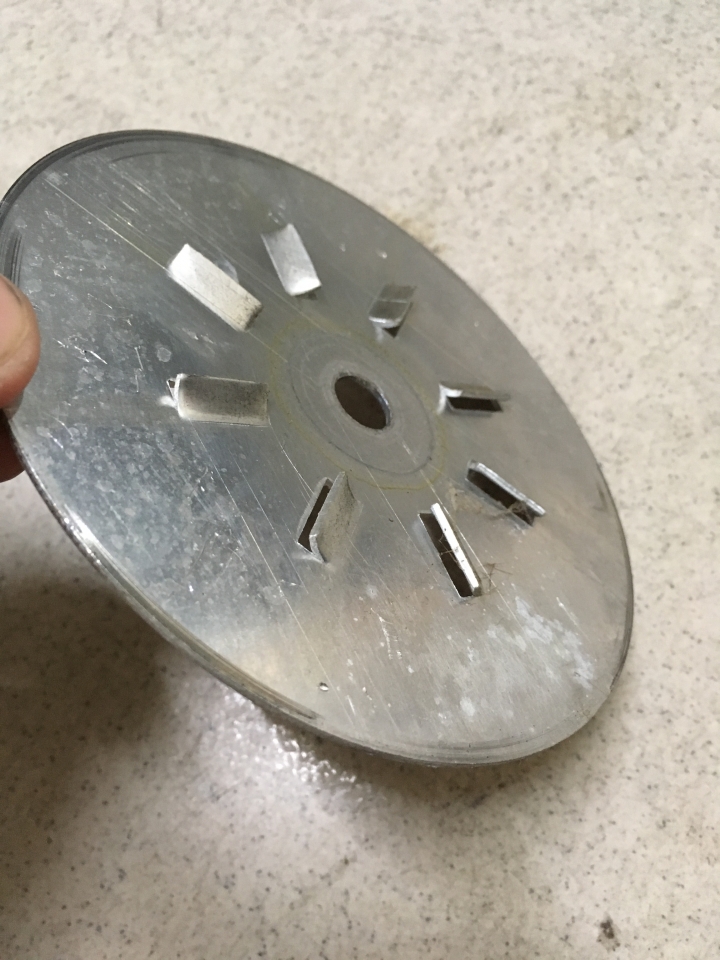

拆下中間鏍絲拿下鐵盤,鐵盤後還有一片鋁盤上面有散熱風扇的構造

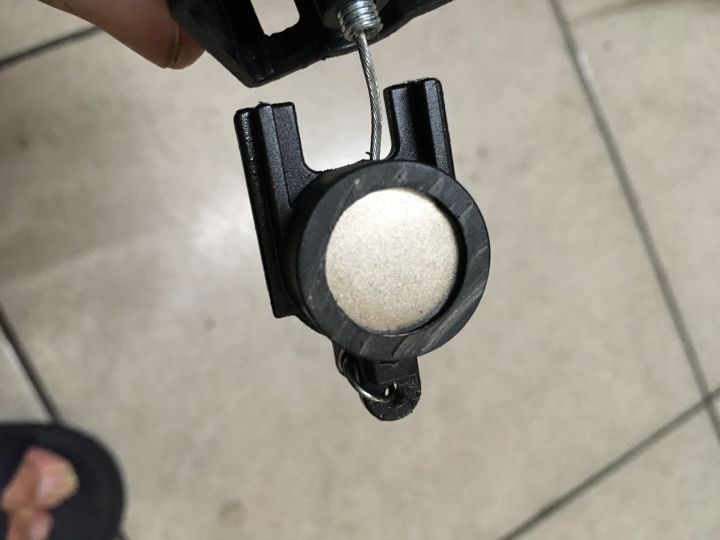

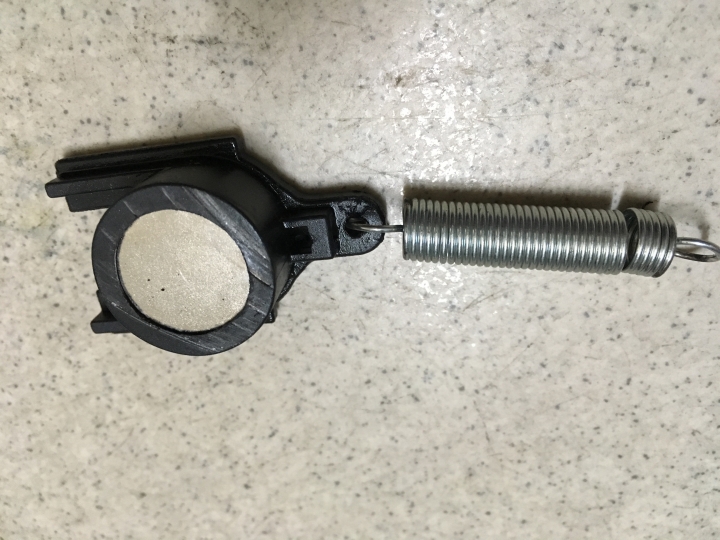

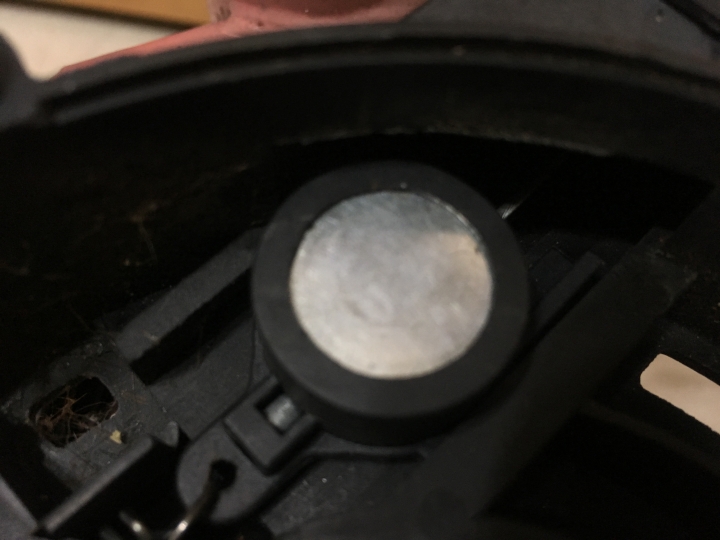

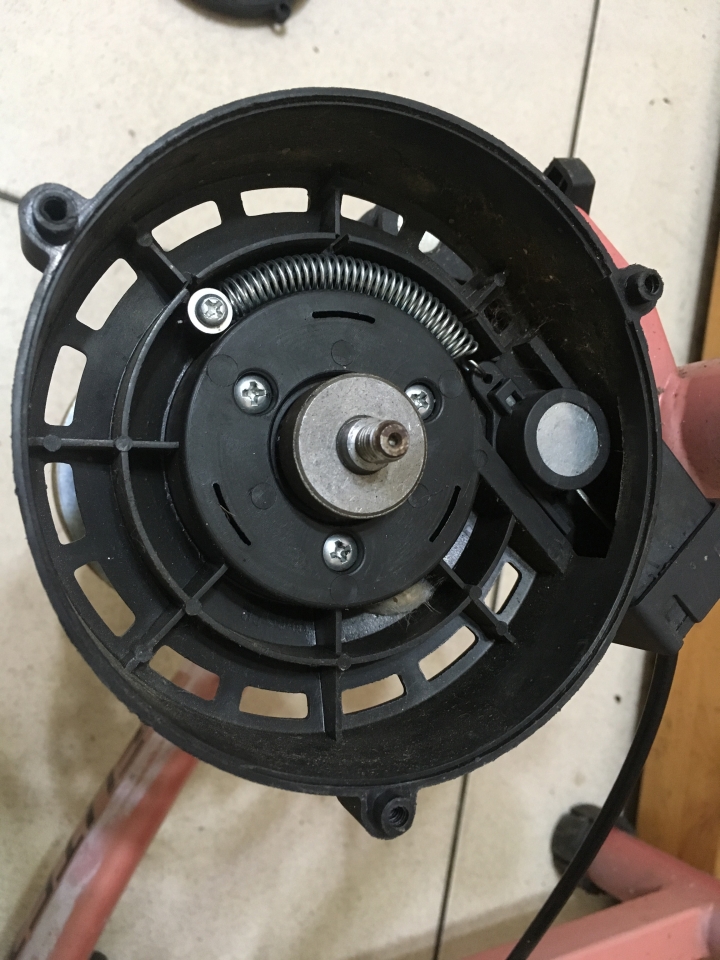

磁阻式運作方式,彈簧拉著一個滑動機構上面鑲著一塊強力磁鐵,靠控制線拉動磁鐵靠近鐵盤或離開,越靠近鐵盤吸力越大阻力就越大,磁鐵就是鑲在這零件中,增加的磁鐵直接吸附上去即可

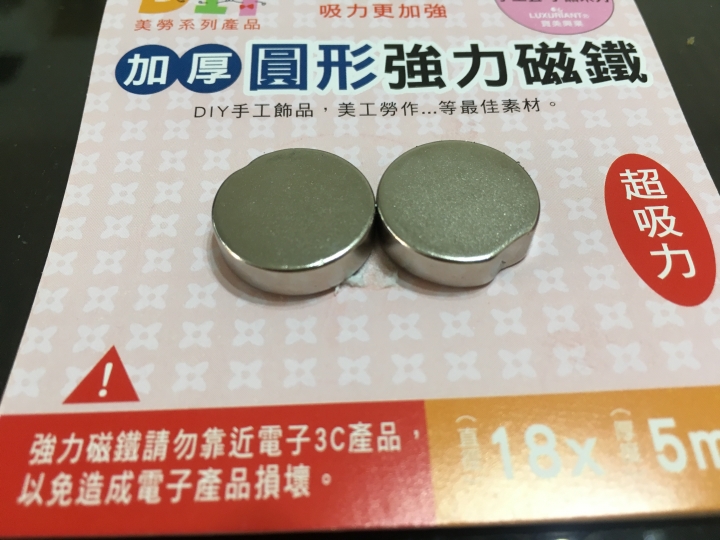

想了一下,在不改變结構的情況最簡單的方式就是增加磁鐵的數量,買了相同尺寸的強力磁鐵(釹鐵錋磁鐵)

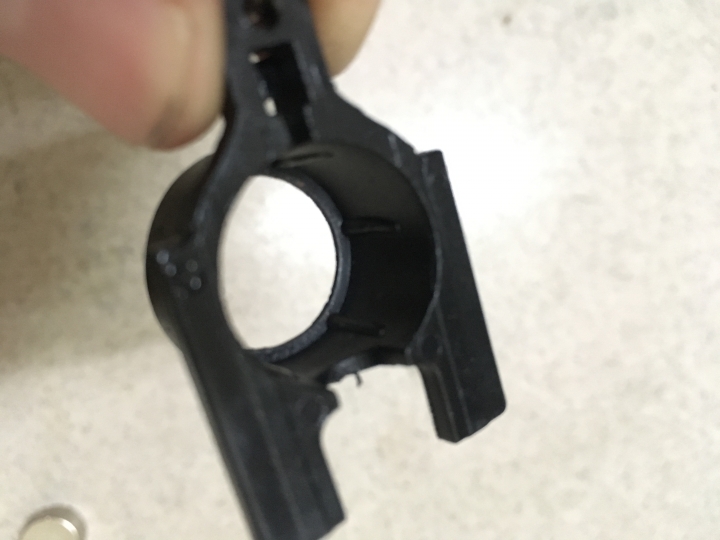

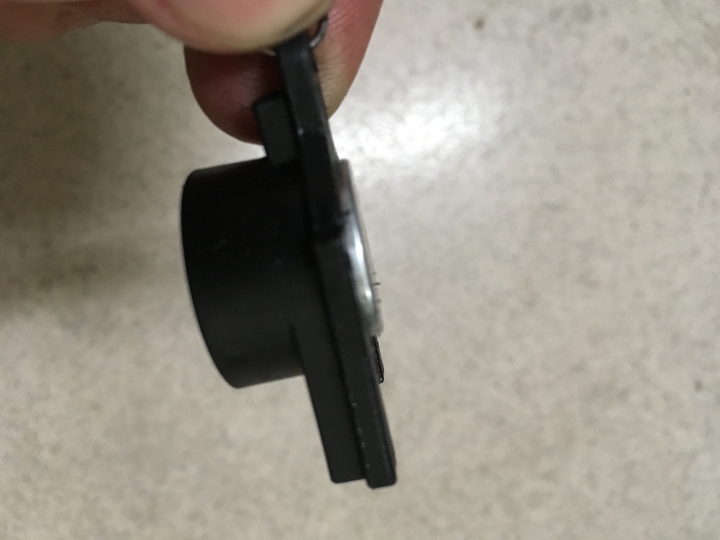

本來想再塞2個磁鐵進去,可是第3顆磁鐵會凸出零件外裝不回去作罷

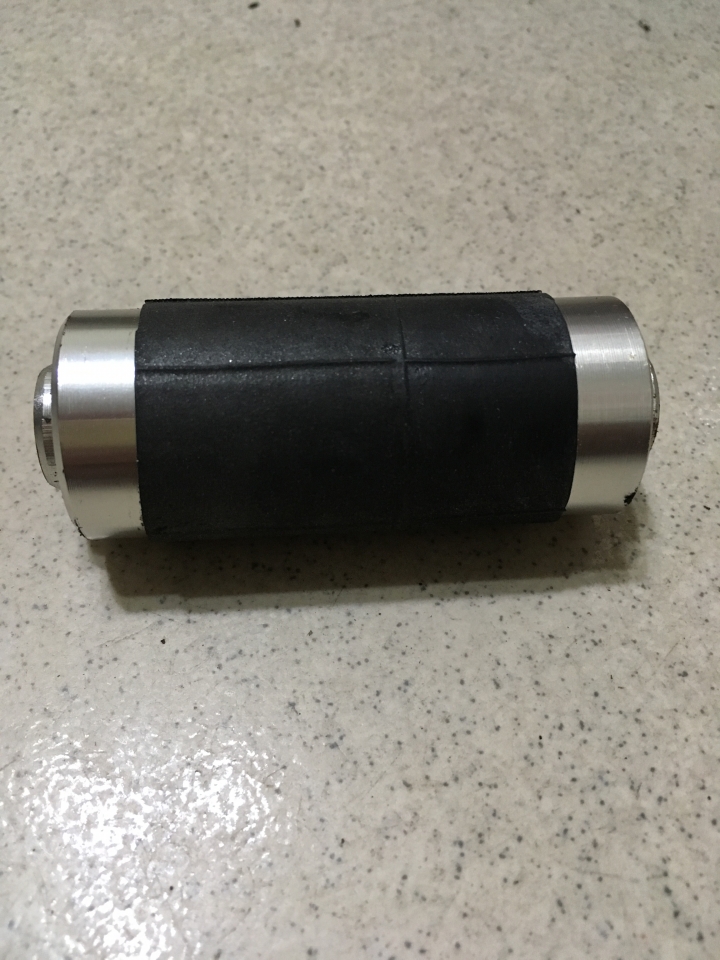

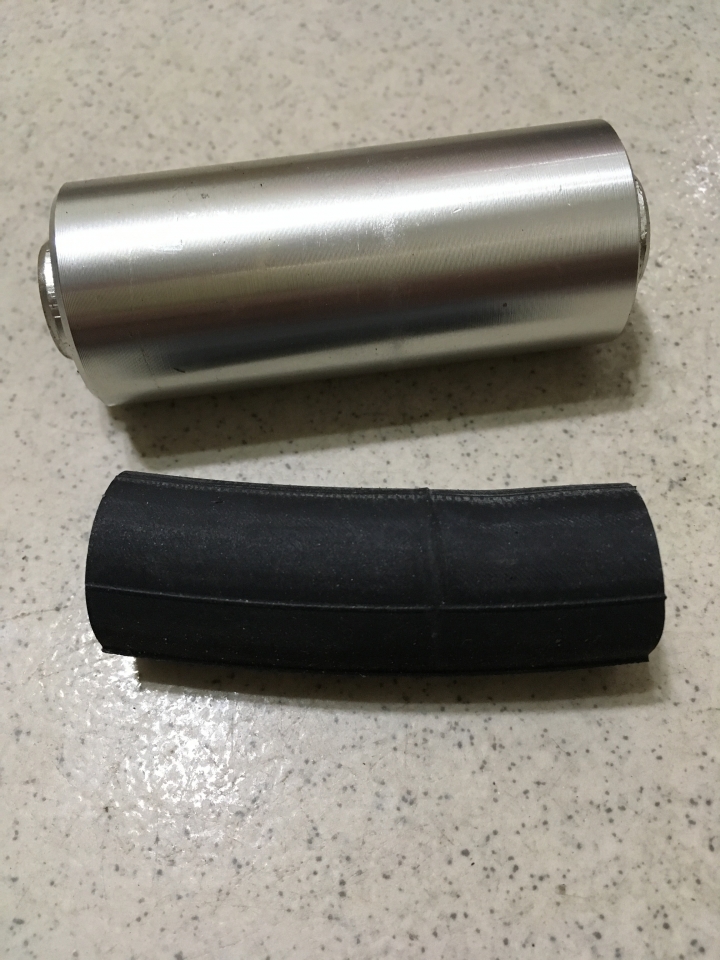

另外和輪胎接觸的圓管,剪了一段451的內胎套上去增加磨擦力




重新組裝回去,架上車子試踩一下,阻力加大了,有在爬坡的感覺


日後再慢慢想怎樣加強改裝









2019-06-21 0:08 發佈
很棒棒!100分~可以拍一下加裝的磁鐵是怎麼樣固定上去的嗎?
有心意就好了!

cb125sr wrote:
很棒棒!100分~...(恕刪)

已補圖
