[改裝] 馬錶照明(冷光版)

腳踏車馬錶在夜間沒有照明,總是感到有那麼一點缺憾.夜騎時常常不經意的的低頭喵一下...總是一片漆黑.

有照明的馬錶又有一點小貴...終於讓小弟興起了改裝的念頭.

可是將馬錶拆開後發現也沒剩下多少空間了.如何在這狹小的空間裡植入發光源呢?

小弟想到了有一種"表面黏著型發光二極體" SMD LED 這種東西非常小.很適合用在這個地方.

缺點是不易施工. 不管了.邊想邊做,先到市區的電子材料行晃晃....就這樣晃進了 X華電子.

買了5顆SMD LED. 夭壽...比米粒還小一點.一棵要價30元.買了5顆150元.接著就在店裡逛了起來...

逛到了2樓...咦...這就是傳說中的冷光條歐...各式各樣.有多種顏色.旁邊還有一堆各種功率的驅動器.

後來又看到了"冷光片"大小和名片差不多.想起了 西小笨大大 的那篇改裝...嘿嘿...先把SMD LED 退了.



買了驅動器(90元)

冷光片(80元)

3號電池盒有附開關和蓋子(10元)


金插.和座.還有線... 這種線我忘了叫甚麼.只記得它是和端子壓好後一起賣的.以前玩遙控剩下的...


把端子插入金插座後的樣子...

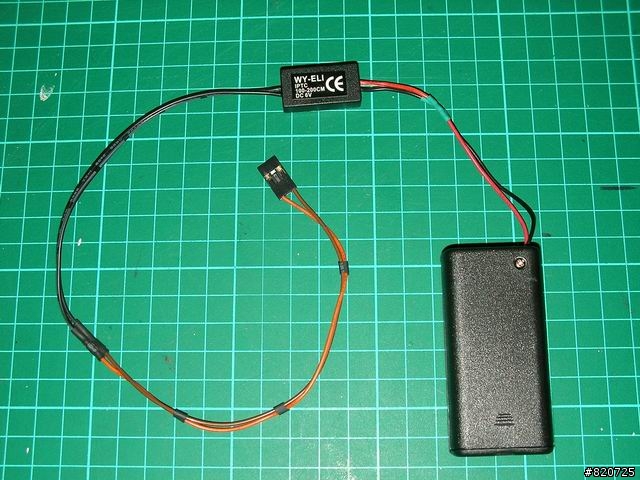

我先把電池盒.驅動器.金插座用烙鐵焊好


把便宜的馬錶拆了..


取下液晶螢幕...並把後面粘貼著的鋁箔片拔下來.這個地方等一下要用冷光片代替.要小心不要刮傷螢幕.

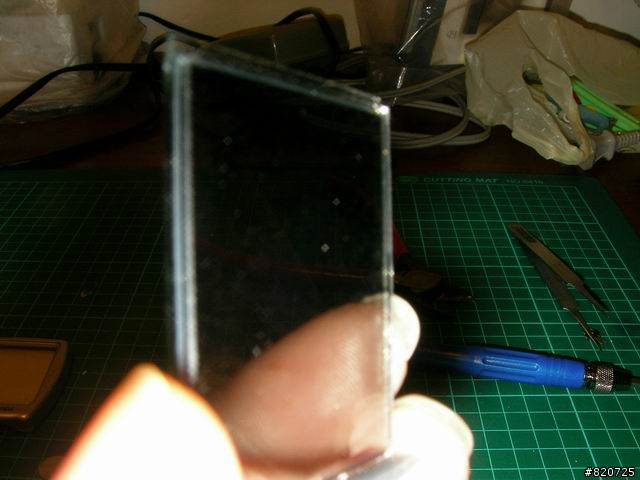

扒光的螢幕...


將冷光板依所需的尺寸裁切.冷光片剪裁過的邊緣.用透明膠帶封好.



金插...





把馬錶蓋鑽洞.塞入金插.並點上瞬間膠.圖片中的白色物質是塑剛土...

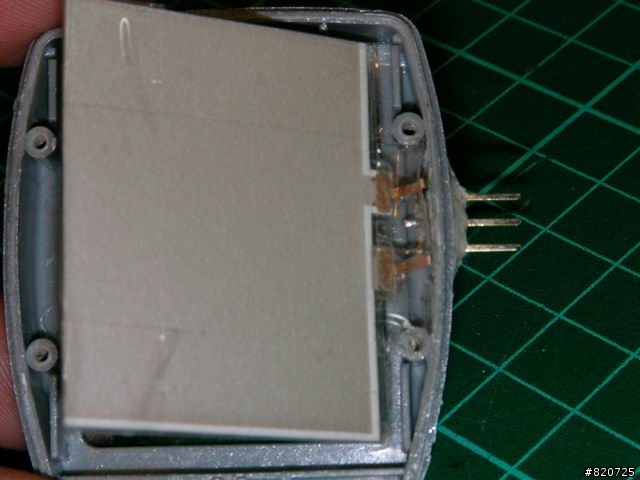

將冷光片焊在金插上.冷光片的腳看起來很脆弱.要小心焊...

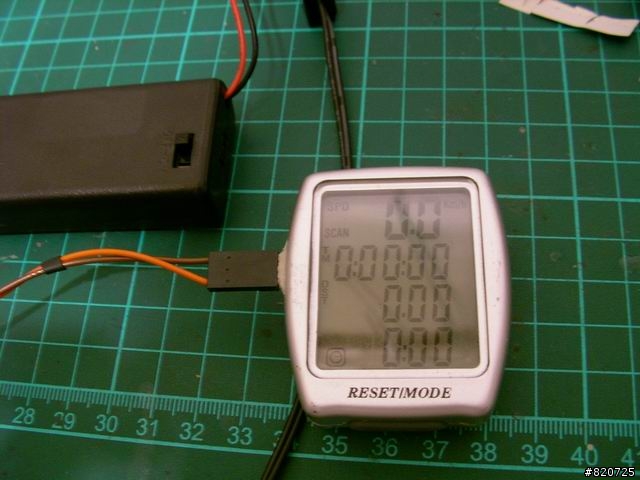

準備通電...


嗯...感覺不錯

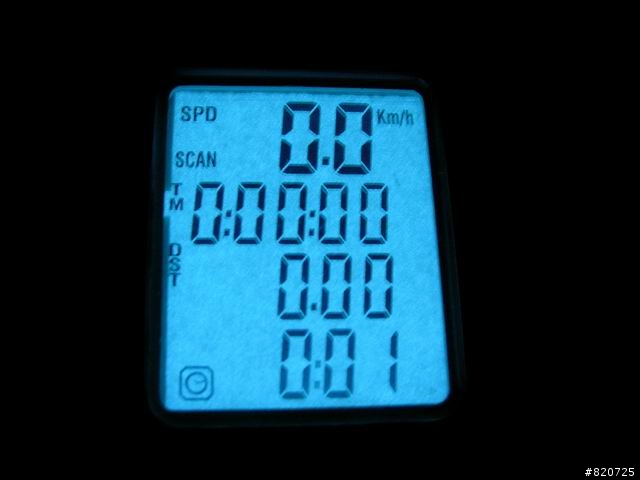

關燈試一下...還好.......準備回裝^^
---------------------------------------------------------------------------------------
第一次回裝後.其實發生了一件事.差點無法完成這次的改裝...

遇到了相當頭痛的問題.......[干擾]....只要一通電.馬錶上的數字就無法判讀.亂跳一通...

試了好幾次.情況依然無法改善...沒想到搞了老半天燈亮了.表卻不能用...唉!!



萬念俱灰的情況下.跑到樓下看電視.一邊看著電視一邊思索著下一步要怎麼處理?

順手的拿起桌上的餅乾來吃...疑...包裝袋的材質是鋁箔的...腦海閃過了一個念頭...嘿嘿...有救了.

以前玩遙控飛機時.馬達和電子變速器若安排的太靠近的話.接收機有時會產生干擾.通常我都是用鋁箔紙將接收機包起來.有抗干擾的效果...

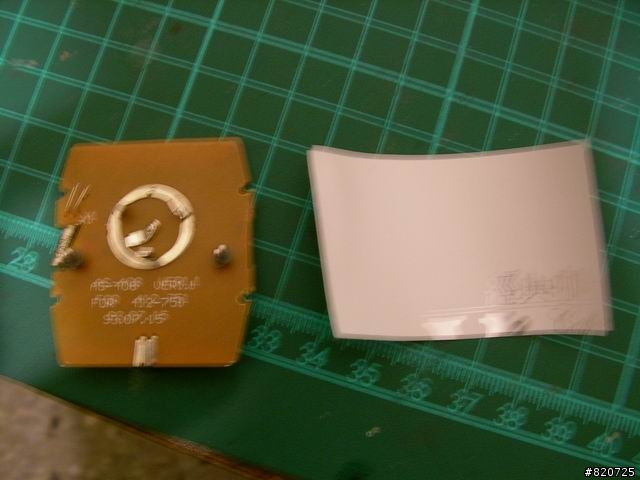

把裝餅乾袋子剪成所需的大小.


有印刷的那一面貼上膠帶.加強絕緣.


用膠帶把裸露的電極蓋住.



將電路板鎖上.


準備再次通電...(好緊張歐).


案....成功了.不會亂跳了..齁....鬆了一口氣.錢沒有白花.時間也是.



關燈試一下...


把多餘的部分剪掉.


"狗"上模型膠...



效果還不錯....

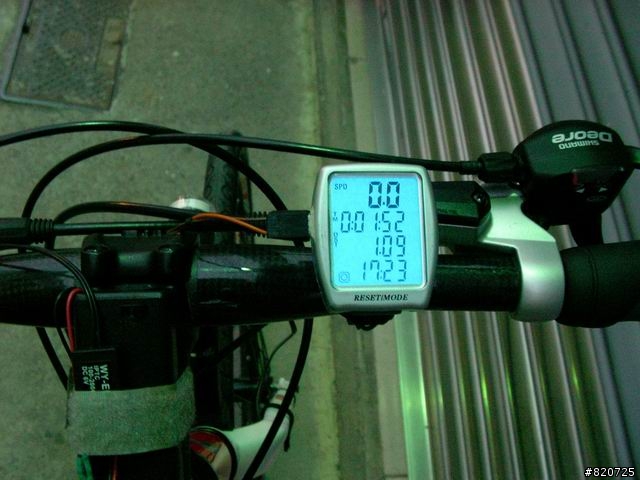

固定在車上的方式.
---------------------------------------------------------------------------------
因為有 "西小笨"大大.讓小弟瞭解到.原來冷光條是可以剪裁的.那冷光片也可以如法炮製...感謝.

希望小弟的改裝.也能夠讓想DIY的大大們.激出一些靈感.和想法.
