請教編碟煞輪組輻條交叉數

握中

握中
個人積分：39分
文章編號：68256004

39分

樓主

2018-04-23 18:30

輻條要交叉才有足夠旋轉剛性，
故在驅動側及碟煞都必須要交叉我認為是基本觀念，

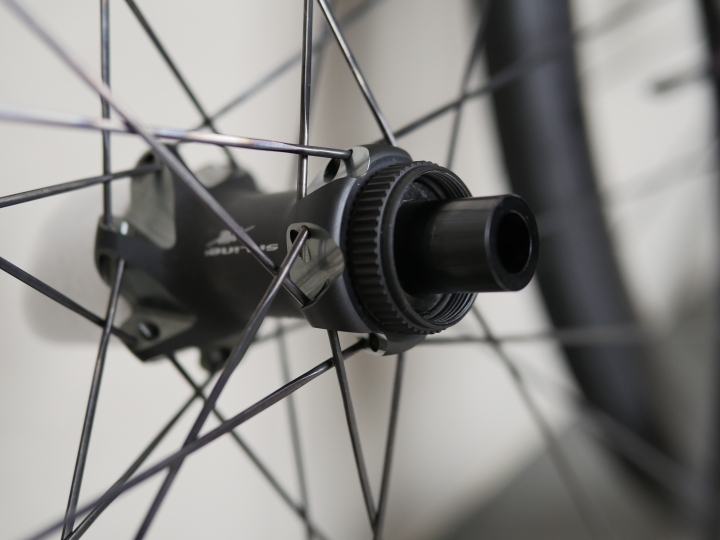

但偶然看到這個……有人能說明一下嗎？
請教編碟煞輪組輻條交叉數

2018-04-23 18:30 發佈

文章關鍵字輪組輻條交叉數

84865426

84865426
個人積分：16215分
文章編號：68256561

16215分

2樓

2018-04-23 19:24

握中 wrote:
輻條要交叉才有足夠...(恕刪)

宣傳照不等於實車

CX ZERO DISC 你可以去找找實車照

握中

握中
個人積分：39分
文章編號：68256809

39分

樓主

2018-04-23 19:46

84865426 wrote:
宣傳照不等於實車CX...(恕刪)

原來如此，實車好像都是有交叉的，
還以為高級品牌用了什麼黑科技……

chenweikiang

chenweikiang
個人積分：2101分
文章編號：68257266

2101分

4樓

2018-04-23 20:30

不一定要交叉喔

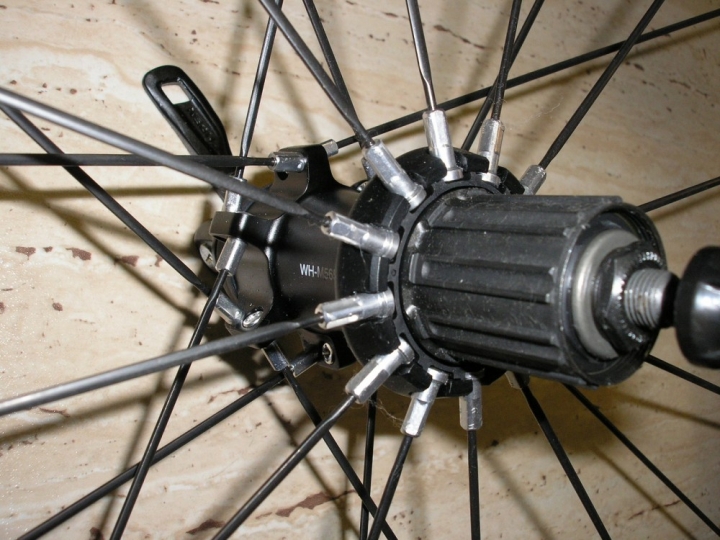

我家現役中的shimano廠輪WH-M565

驅動側是放射狀直拉

碟煞側是二交叉的編法

如果花鼓跟鋼絲的強度夠

也可以不交叉

網路上借圖

chachaping

chachaping
個人積分：2377分
文章編號：68257352

2377分

5樓

2018-04-23 20:39

沒有全輻射拉線的碟剎輪
但大廠 Fulcrum 的公路車碟剎輪
都是 2:1 一邊交叉, 一邊輻射拉線.

握中 wrote:
輻條要交叉才有足夠...(恕刪)

ericsss0203

ericsss0203
個人積分：285分
文章編號：68257748

285分

6樓

2018-04-23 21:13

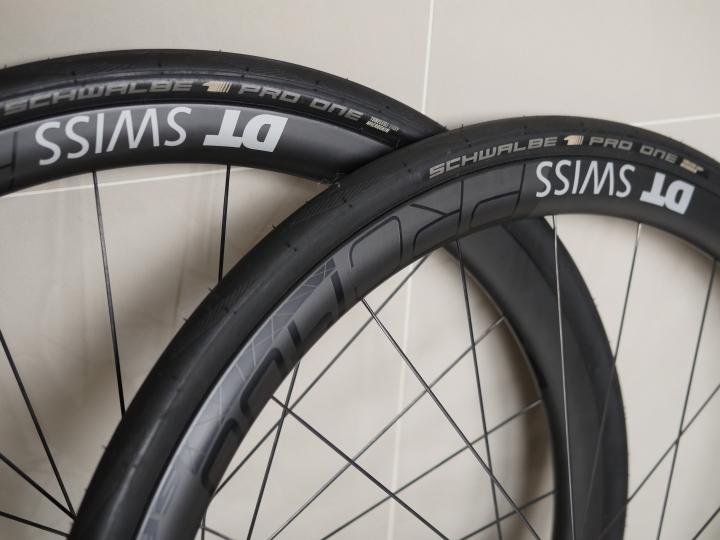

我的碟煞輪是中規中矩的前後雙交叉

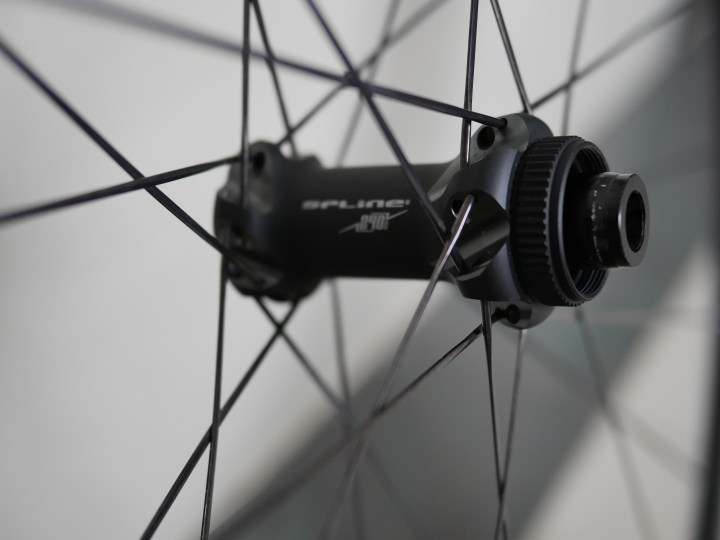

前花鼓

後花鼓

PRC 1400 SPLINE® 35

單車生活、義大利老車改造一起熱鬧中https://ibikeeric.blogspot.com/

chachaping

chachaping
個人積分：2377分
文章編號：68257997

2377分

7樓

2018-04-23 21:36

大部分單車後輪左右輻條數目都是一樣,
如果左右拉法一樣, 缺點顯然易見,
就是左邊 NDS 拉力只有右邊 DS 的一半.
Fulcrum 解決方法就是 2:1
上圖 Shimano 的方法就是 DS 拉輻射, NDS 拉 3X, 但左右輻條數目一樣.
有些就用花鼓設計補救

ericsss0203 wrote:
我的碟煞輪是中規中...(恕刪)
