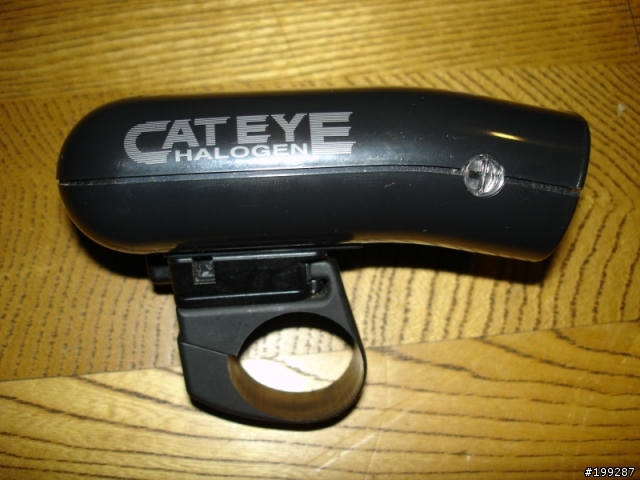

這次的主角~~CAT EYE骨灰級燈絲燈泡車燈出場~~~將將將將!!

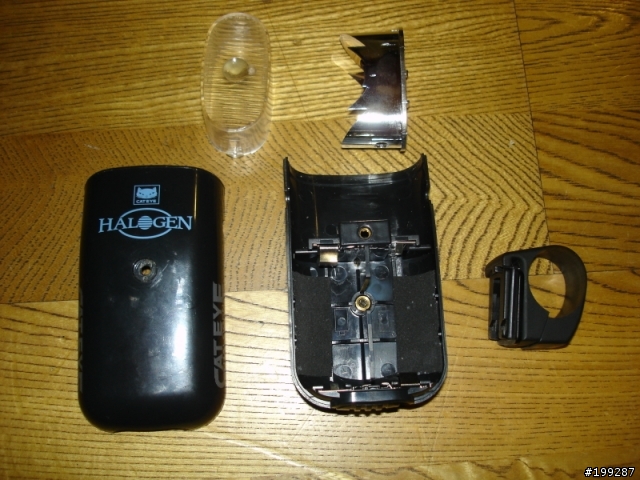

解體吧~~

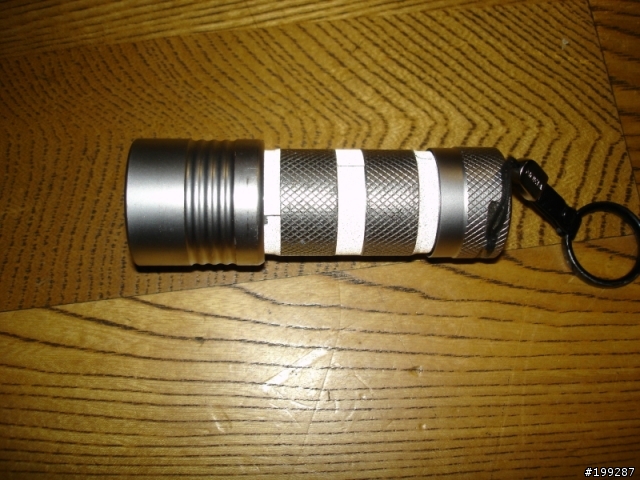

還有多年前團購的LED手電筒

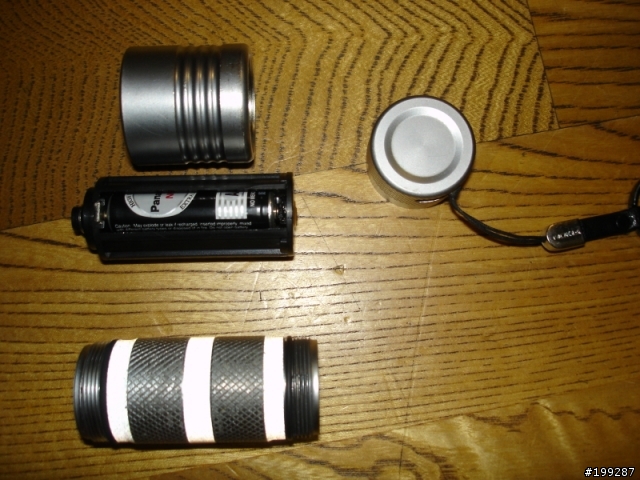

一樣，解體吧~~
取下燈頭

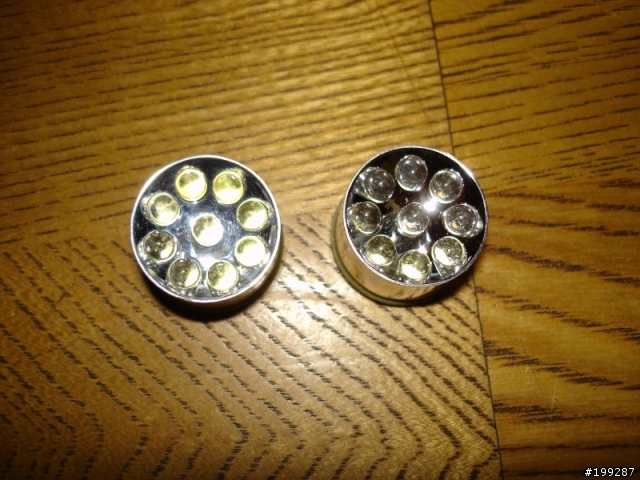

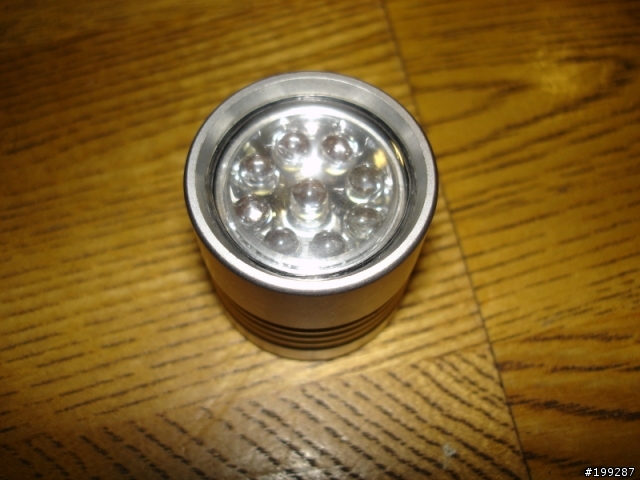

叩叩叩叩~~將LED燈座及燈杯敲出~~我只要這個部分
大家應該猜出我要幹嘛了~~就是將兩支LED燈裝在同一個車燈裡。不不不~~不只如此~~我還要改成外接電源，讓他夜騎時能工作更久，並且再外接開關，讓我隨時能方便啟動或關閉。

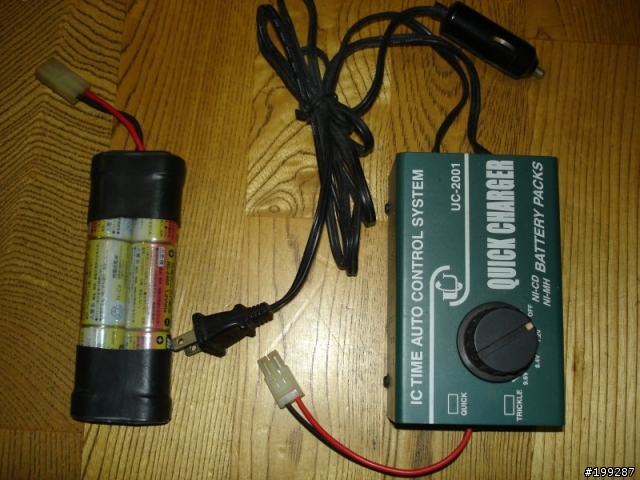

先來介紹一下這次要外接的電源~~遙控車專用7.2V電池及充電器
電池是SANYO日製，裡面共6顆串聯，每顆是1.2V串聯，容量是2400ma，所以是7.2V，總容量14400ma。不過先說明一下~~我對電的東西完全是門外漢，只會用國中上課學的來應用，胡搞瞎搞罷了~~反正就是燈嘛，嚇不倒我的。

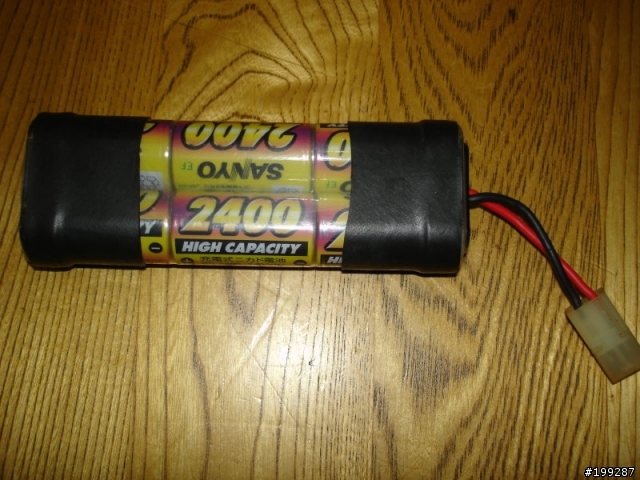

電池特寫~~前後黑色部分是用廢內胎裹住~目的是防滑。
於是應用國中理化之忘了差不多的電壓概念~原本LED手電筒吃三顆四號電池串聯，電壓為4.5V，這次使用7.2V電池驅動~~恐有燒壞之虞，所以將兩顆LED以串聯方式連結，每顆分得3.6V，應該是亮的起來啦!

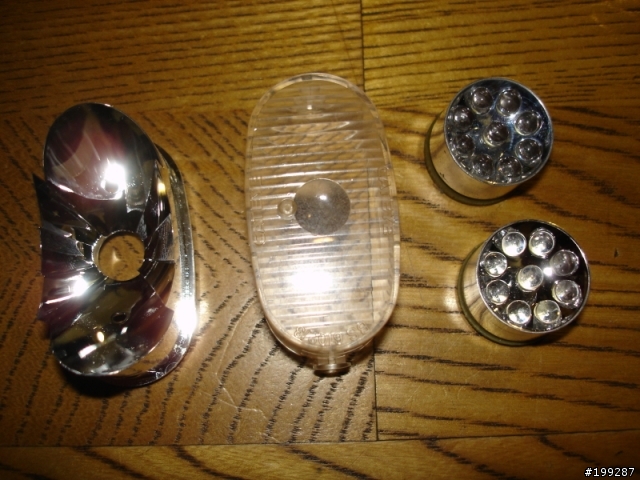

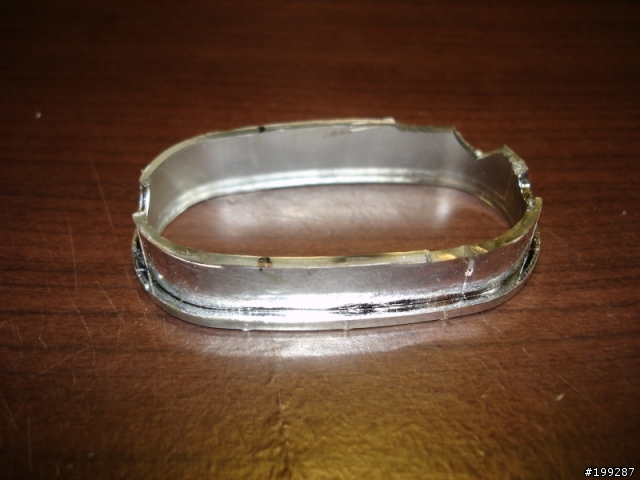

前置作業~修改CAT EYE燈座，讓兩顆LED能裝入~

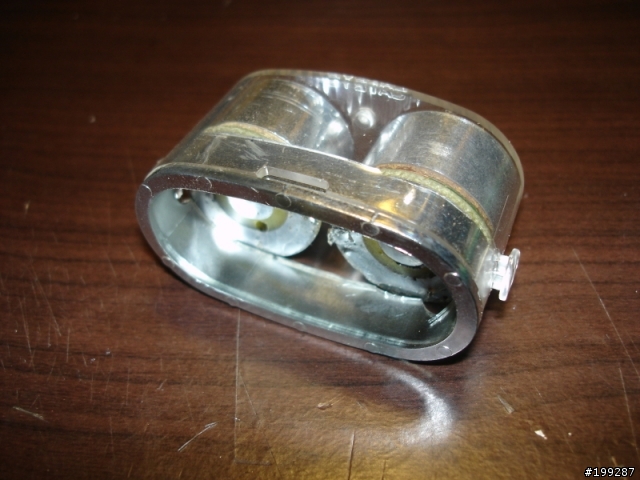

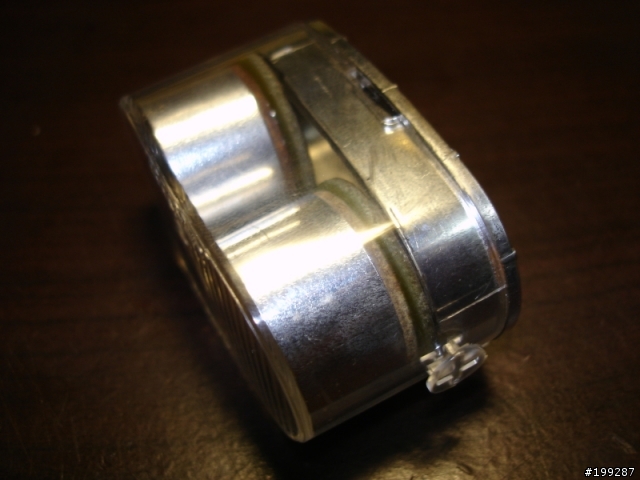

合體!!
受傷~~割燈罩時搞的，美工刀被我砸到地上洩憤!!
燒吧~~烙鐵

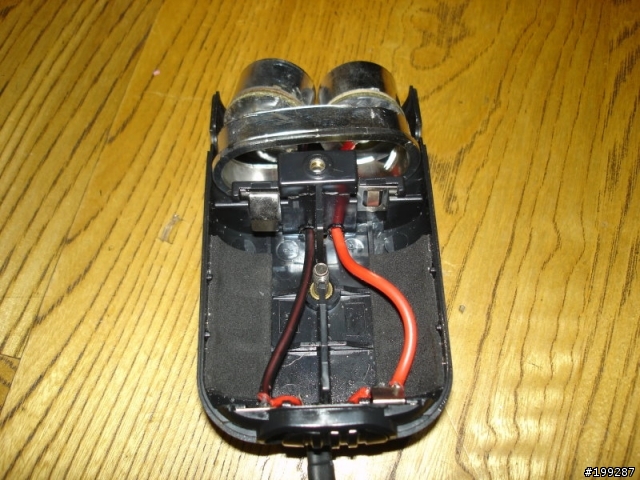

兩顆燈泡串聯，串聯後拉線到燈殼後方原本接電池正負極處。
然後在燈殼下方鑽出兩個洞，讓電線能通過並焊接，接出的外端連結能與電池結合的插頭，這是從另一個老舊的充電器拆下的，而在正極線的中端，我將他剪開外接一個迴路，準備接上開關，但現都以熱縮膜包住以求美觀，過程中須隨時丈量預定在車上線組長度，只有完成圖，太興奮忘了拍照。

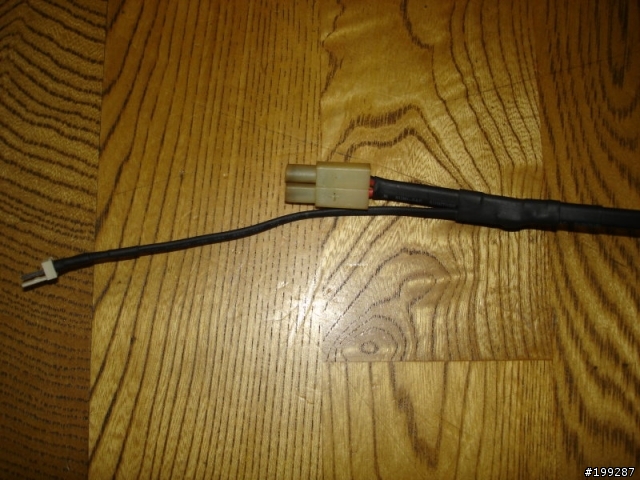

肥短的那頭是接電池，細長那頭是接開關。

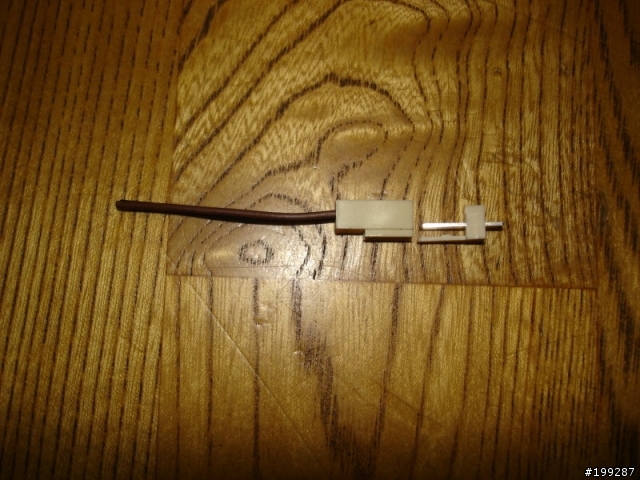

順便介紹一下與開關組聯結的插頭~~小小的，可惜找不到黑色的。

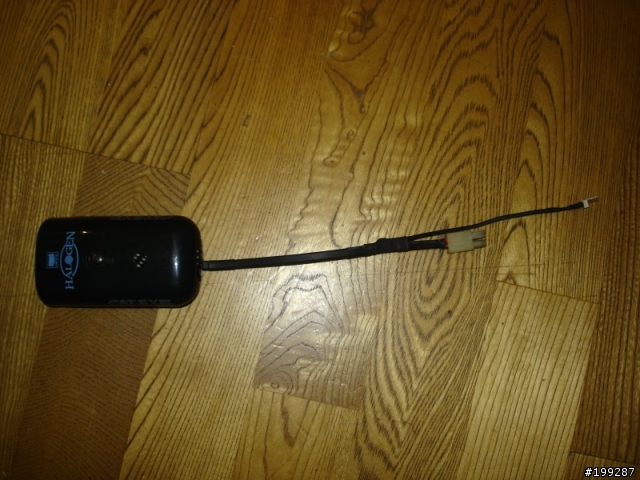

噹噹噹噹~零件1，車燈組完成
再來就是著手開關的製作~可惜製作時相機被借走，只好用手機拍~真傷眼啊

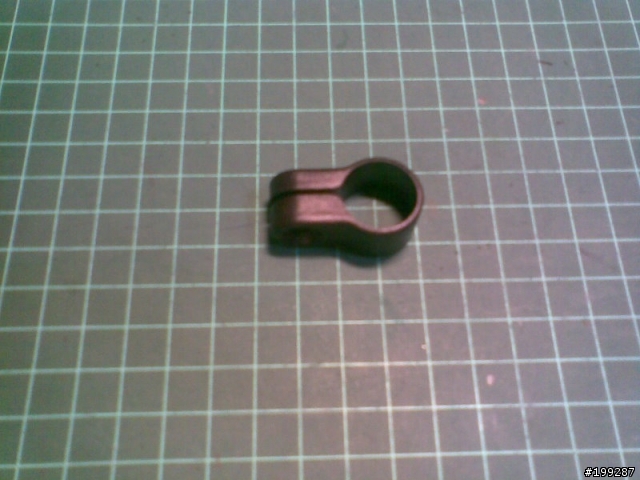

這是買尾燈時的零件~~用不到就拿來開刀吧
磨啊磨~~切啊切~~被搞成這樣
比較長的那端有個洞~~將他鑽到我買的開關可以穿過裝上，花了我半個鐘頭，沒工具真討厭，不過裝上後真是讓我驚艷，真是麻吉~然後又太興奮忘了照相，完成圖奉上，一樣是用熱縮膜包住~裡面只是兩條電線做成的迴路。

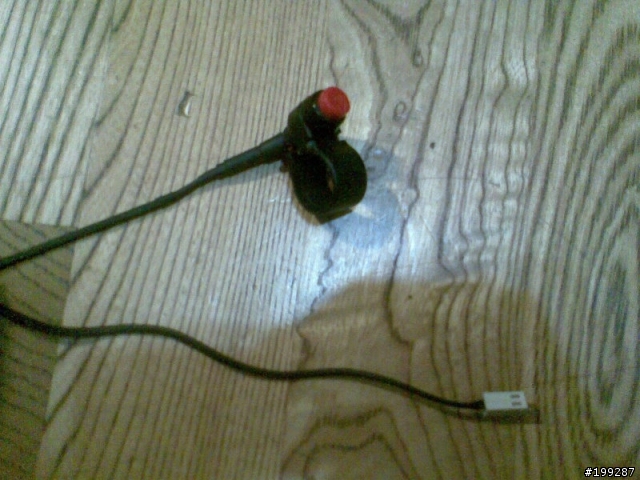

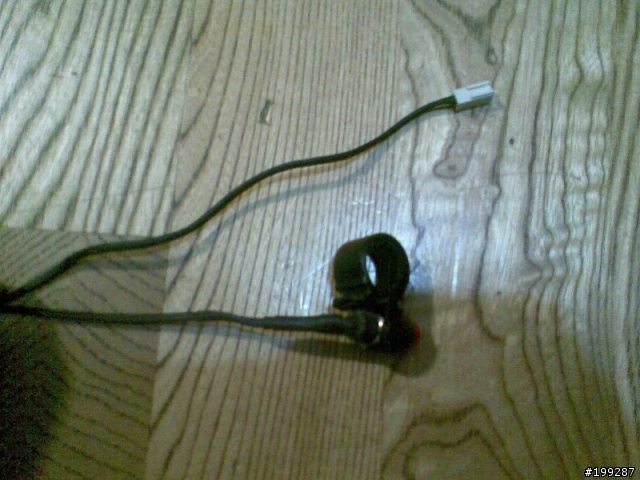

很像可以量產的產品嚕~零件2，開關組完工
解釋一下~~為何要將燈組及開關組分開哩??我的構想是開關組安裝在車上後，固定於把手後就不再移動，但燈組可在白天時拆下，晚上有需要再裝上。所以燈組是以快拆的方式安裝。
來吧~~兩大零件準備和體嚕!!

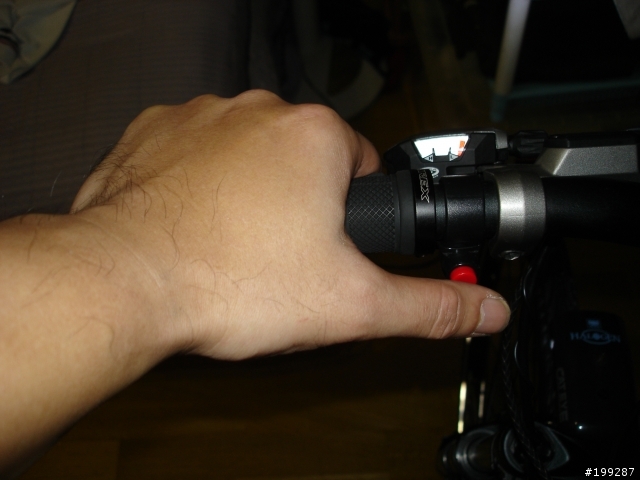

首先安裝開關~~選好位置，就在把手和變速器中間空檔~以姆指能輕鬆按到為主。(相機回來嚕)

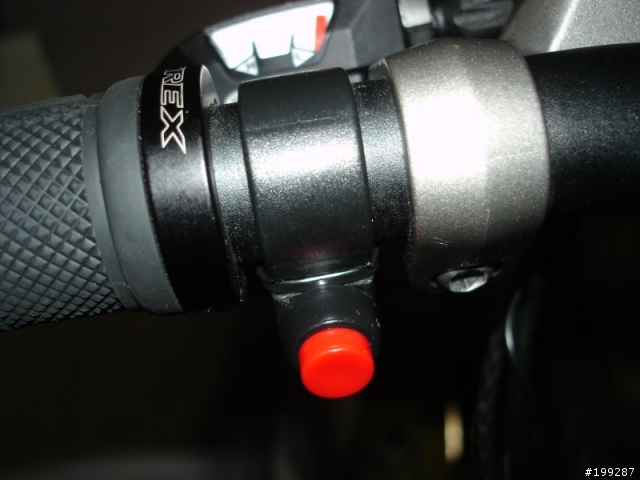

上面看~

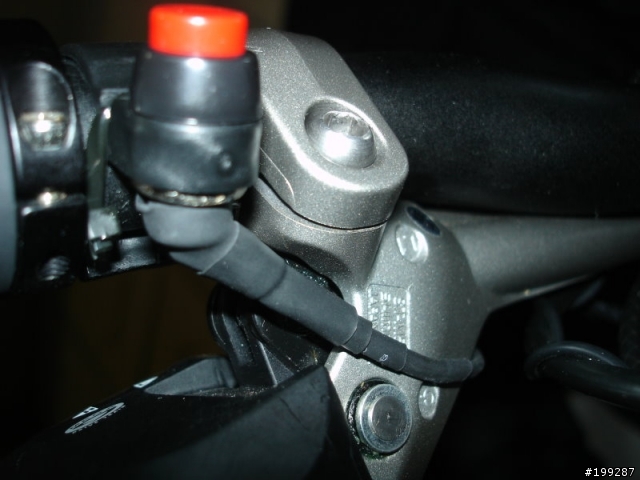

下面看~

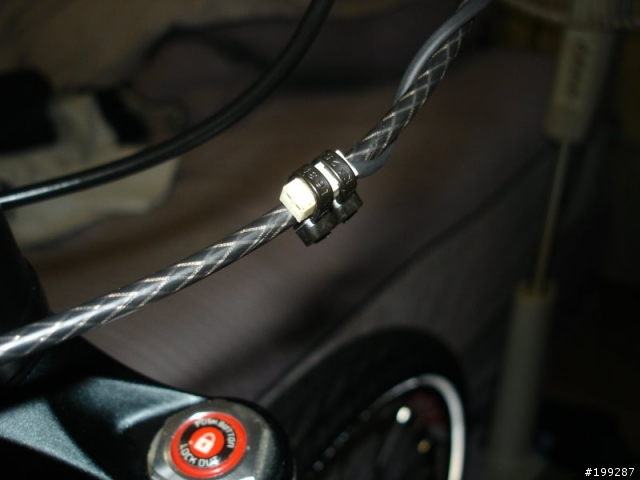

線組跟著中變外管纏繞，於接近上管時以束帶與變速外管綁緊~~我說吧~~白色的接頭真是.....

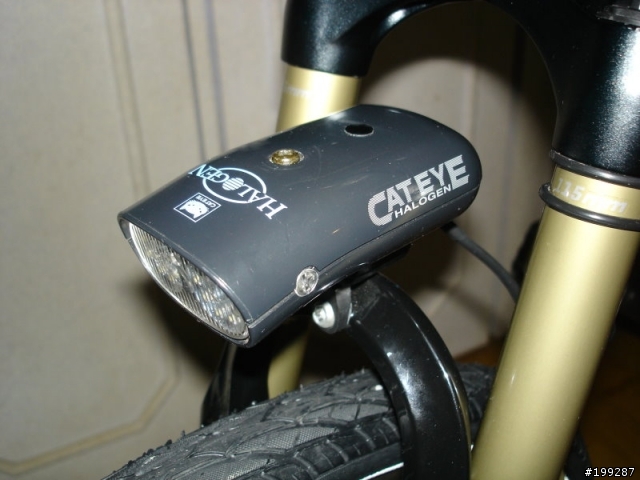

再來~~裝上燈組，燈組選定前叉上方，未來會想辦法找好一點的位置。

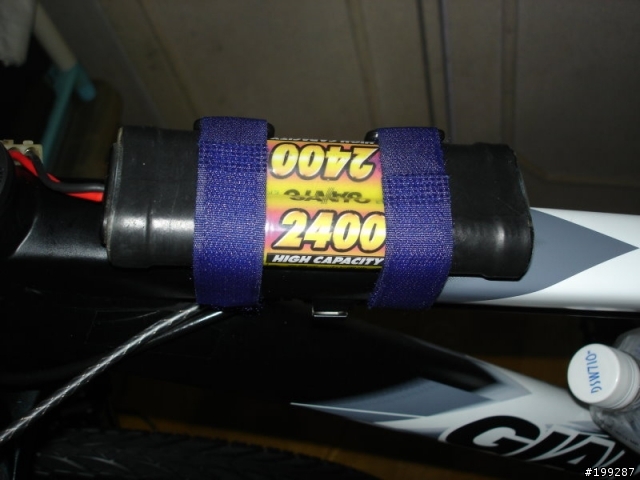

固定電池~~以束帶固定在上管，電池外圈的內胎提供很好的保護及磨擦力，綁好後不易移動又能避免磨花車架。

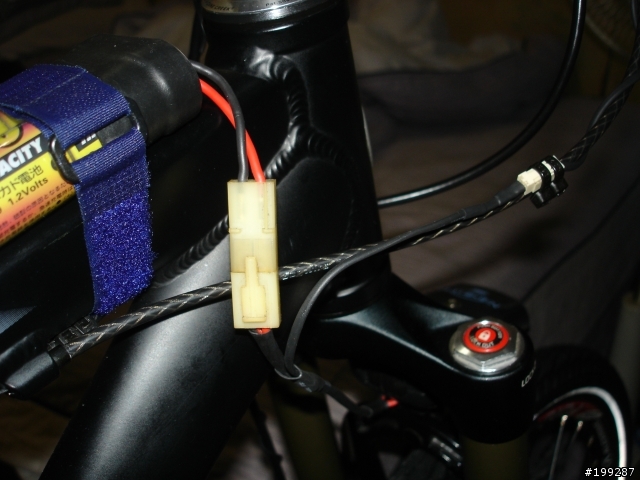

合體嚕~~~接頭一公一母，好接到一個不行!!
呼呼呼~~完成!!
不過............到底開關有沒有作用??燈到底會不會亮???
好緊張~~
來試試吧!!
開關按下前
微微顫抖的拇指~~看得出來嗎??按下吧!!
亮啦~~~~~~~

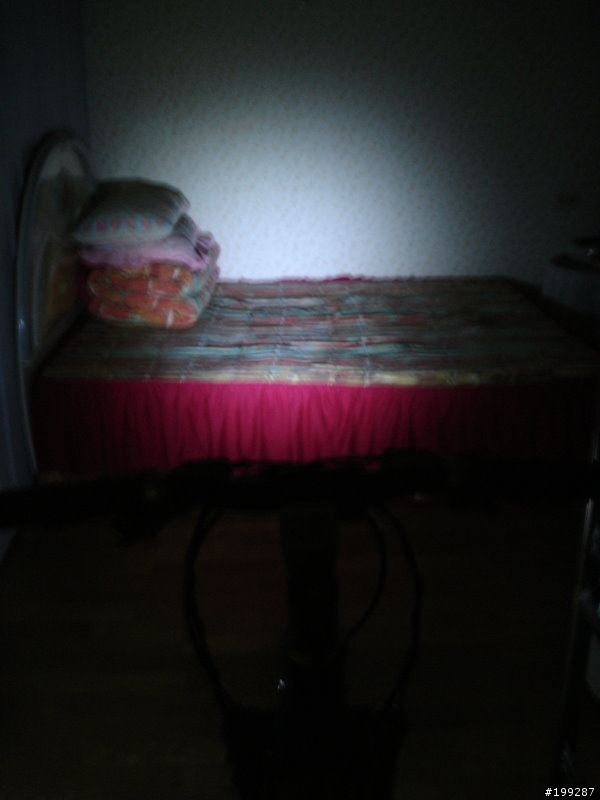

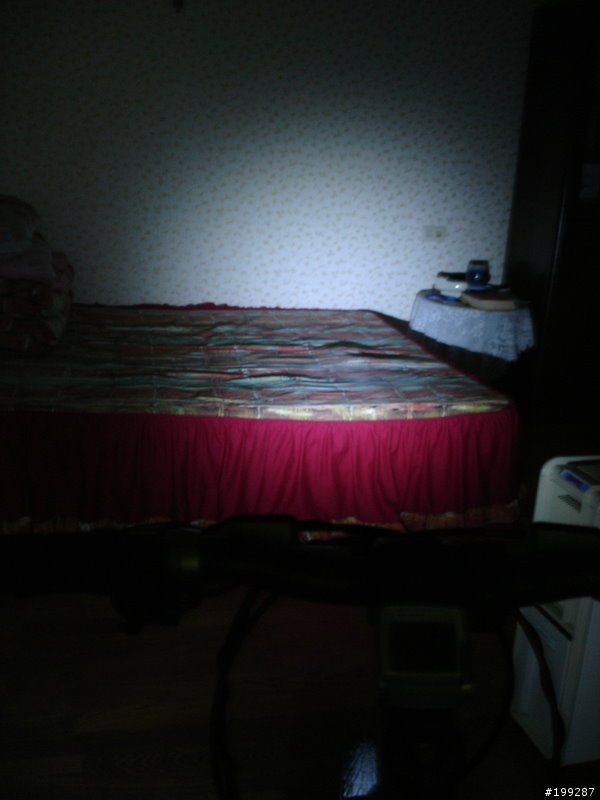

究竟有多亮??關燈試試吧!!
只能說~~感覺好像在鬼屋裡冒險~~很陰森!!哈哈
還不錯亮啦~其實明天我和車友訂的K-Power燈泡就會到了~~希望裝上後會更亮~~

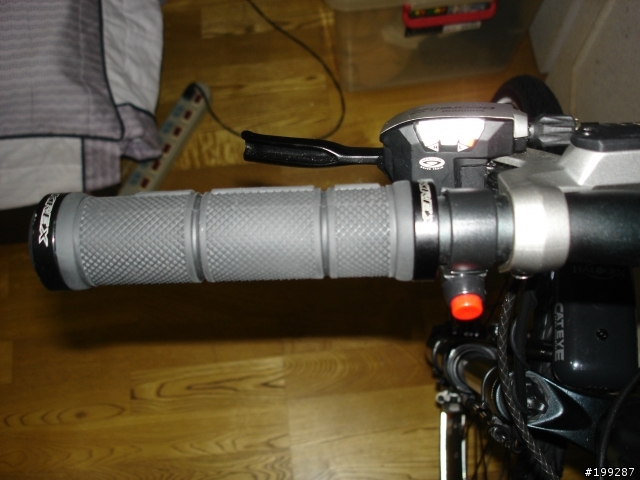

就分享到這裡啦~~附上開關與把手的圖~~真是越看越喜歡~有興趣一起試試嚕!!
