單車改前二輪- 適買菜/溜狗/長途旅行/沙石路壓彎

ca5495
個人積分：36分
文章編號：49252575

36分

樓主

2014-03-22 14:11

前一篇介紹的打造蒸汽機車是大工程,非常人玩具,這隻單純的車架懸掛就實用了;一般自行車拆除前叉,換上前兩輪套件即成,當然需要小焊接才能達到輕量與強度要求,但可隨時復原,焊在首管上的小豆仔不影響原車操作與外觀

10天前咱就開始製圖造原型車,一周前發mail給雷射割鈑廠,昨天去電詢問,哪知郵址拼錯了白等一星期,也好;等待期間咱又幾次修改圖檔,優化設計與輕量化,昨天再發新圖去,省了再造一次樣車

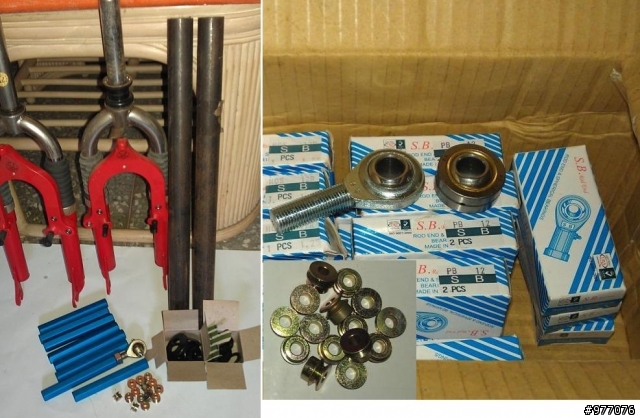

此圖是早先以自行車首管製作轉向節,車銑加工麻煩耗時又花錢,現在;避震前叉/鐵管/珠碗都不用了,使用較多的以前改機車小三留下的CNC車削間隔環與魚眼球頭來達成萬向功能

單車改前二輪- 適買菜/溜狗/長途旅行/沙石路壓彎

2014-03-22 14:11 發佈

文章關鍵字單車溜狗/長途旅行適買菜沙石路

ca5495

ca5495
個人積分：36分
文章編號：49252734

36分

樓主

2014-03-22 14:24

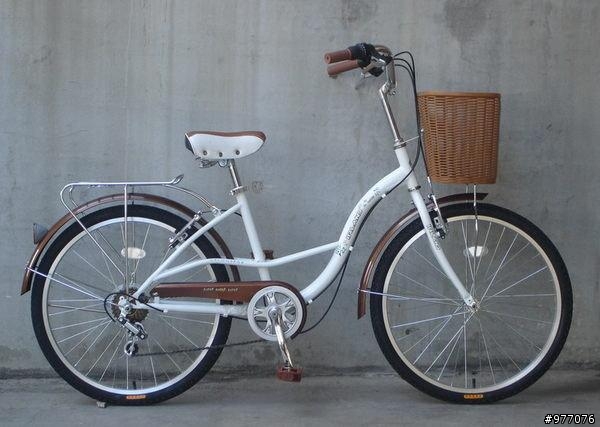

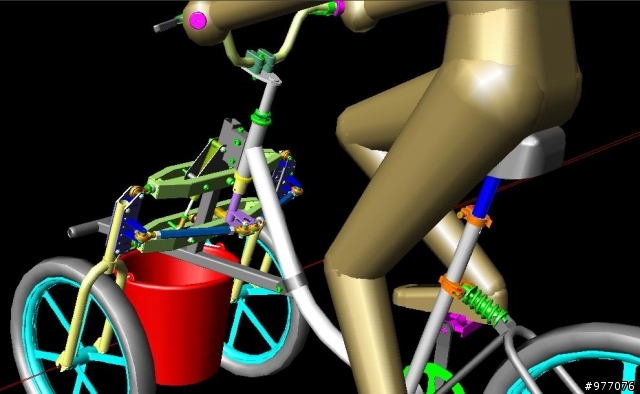

打算以24"或26"淑女車為基礎,前叉使用同款式20"兩支,圖為修改後的前懸掛模樣

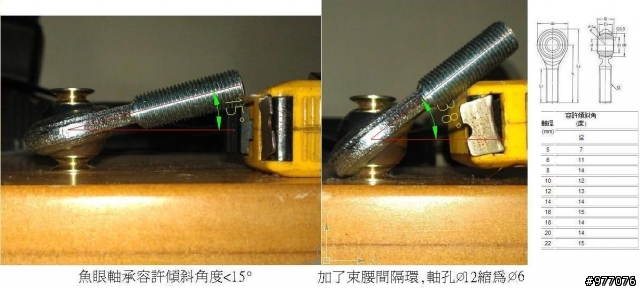

魚眼球頭選較大型號,加上細腰間隔環才能滿足大角度萬向之3D運動

ca5495

ca5495
個人積分：36分
文章編號：49252867

36分

樓主

2014-03-22 14:36

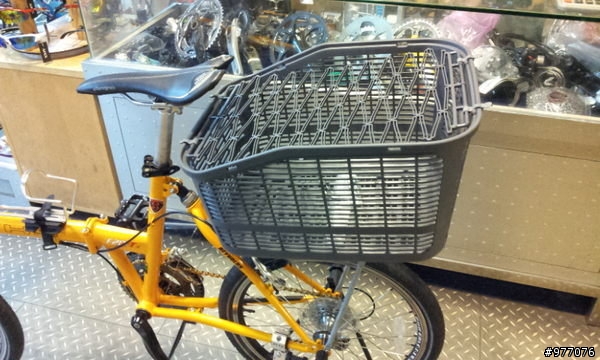

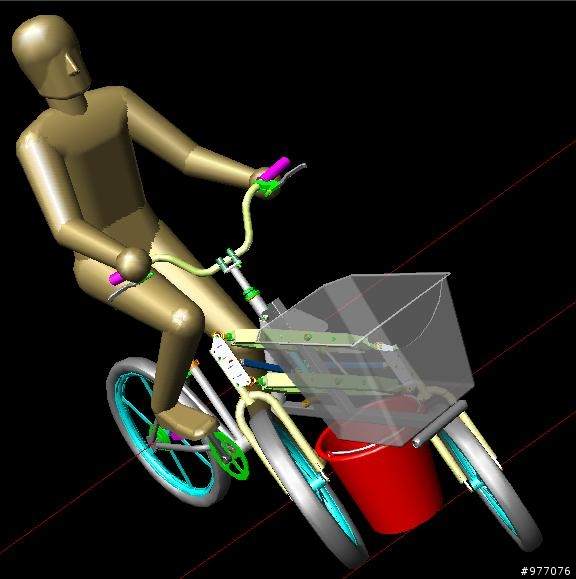

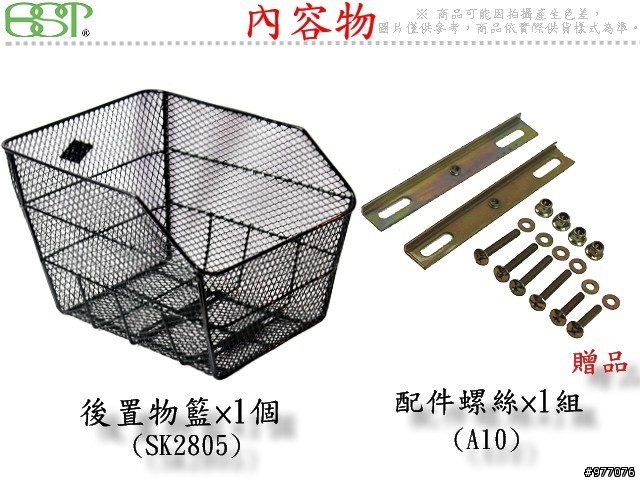

網路找到的後架寵物籃與俺圖上的菜籃材積相仿

ca5495

ca5495
個人積分：36分
文章編號：49253254

36分

樓主

2014-03-22 15:10

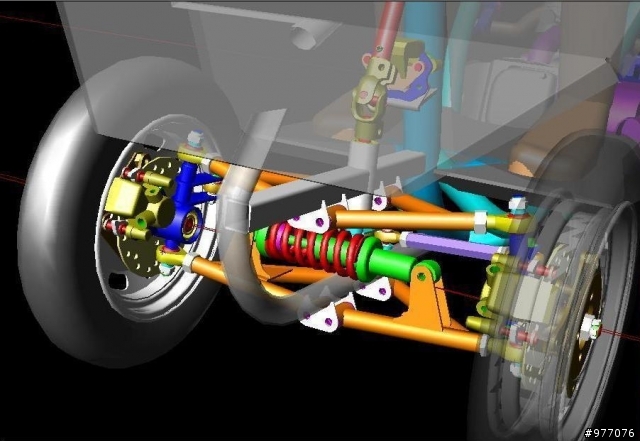

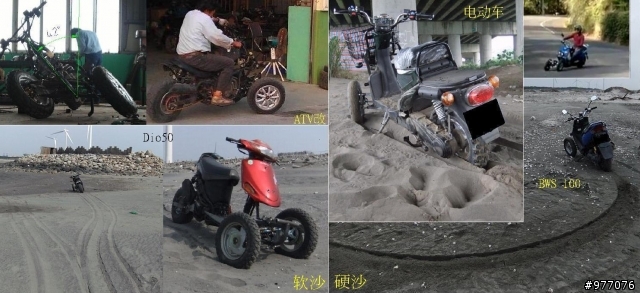

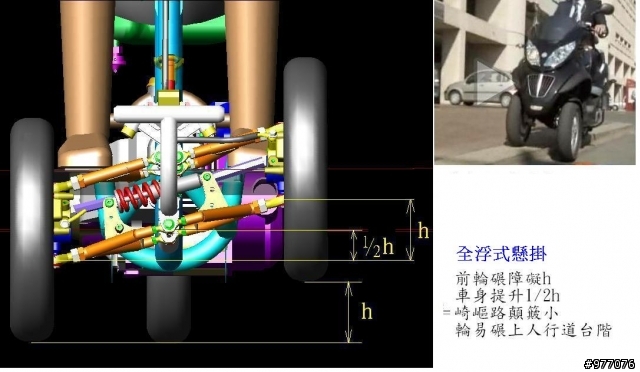

彎道小三之前雙輪全浮式懸掛在崎嶇土石路行車時,顛簸程度約為一般兩輪車之半
咱的車也預設在中立位置可插上插銷使車定格不側傾,如傳統三輪

蔥油餅大叔

蔥油餅大叔
個人積分：2172分
文章編號：49263790

2172分

5樓

2014-03-23 8:31

ca5495 wrote:
彎道小三之前雙輪全浮...(恕刪)

那個...不是想打斷你的熊心壯志不過我覺得應該跟你說一下會比較好

日本普通的前二輪自行車就是之前版友分享的買菜車的同一型號

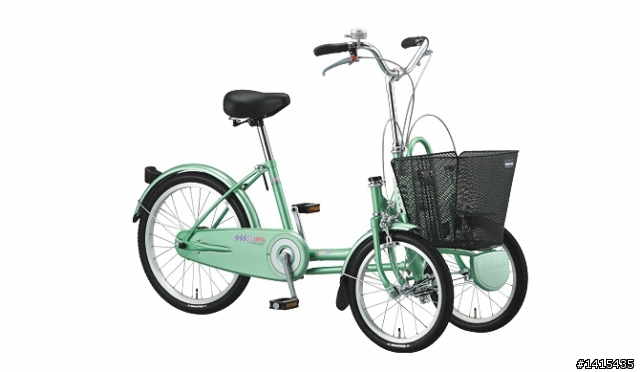

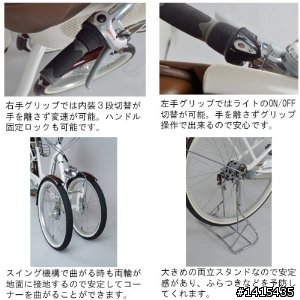

RIDGESTONE社的ミンナ(MINNA) 缺點是輪胎壓不下去迴轉危險六萬日幣左右

看似也是固定看賣家圖片其實稍微可以側壓一下牌子是專做嬰兒用品的公司應該是貼牌五~六萬日幣左右

跟下面那台很像但是避震機構性能差異很大

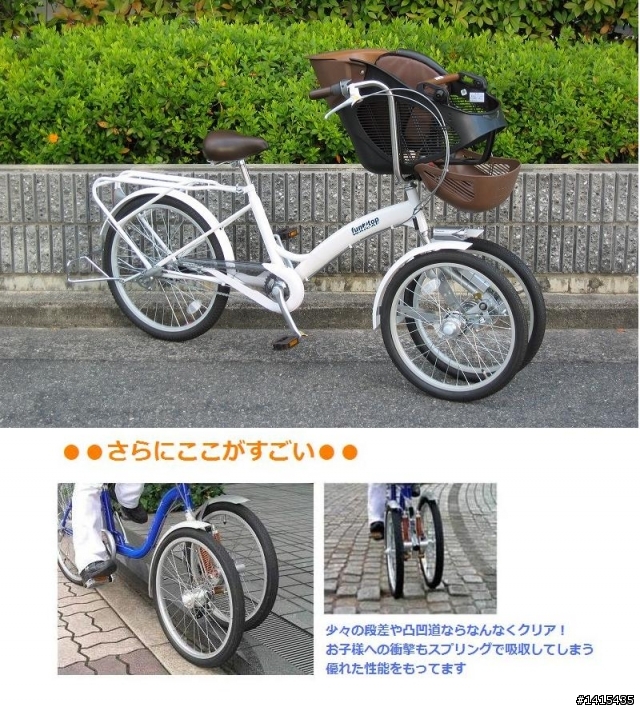

FUN2TOP 沒找到生產公司特徵是利用兩個避震器讓左右輪能夠大幅度的扭曲六萬~七萬日幣左右

跟上面兩台一樣是後24" 前20"配置但是注意鋼管位置跟輪胎固定方式跟車身剛性不太相同

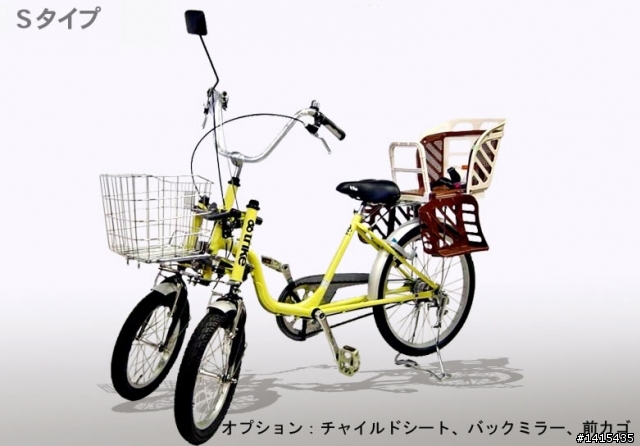

TRIKE S-TYPE Universal社的產品

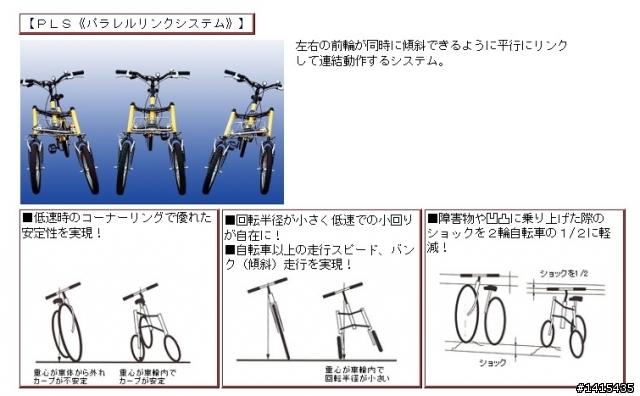

最大特徵是前二輪可以大幅度的扭曲而且超過承受能力的時候可以用單側二輪行進(另一輪懸空)

從說明上看的出來他可以單側避震跳動來對應複雜地型

13萬日幣左右超貴的而且有電動車版本是23萬(鉛酸) 跟28萬(鋰電)

最近日本很流行這種能夠載小孩的前二輪自轉車(似乎剛修法的樣子) 前座跟後座可以各載一個(有限重)

另外普遍都是變速三段

以上說的車型樂天市場亞馬遜(日本) 跟yahoo拍賣(日本) 上面搜集到實際有在販賣的車型

如果板友有興趣請自行GOOGLE 25公斤運費大概2萬多日幣連車價折合一台三萬吧...

箱車狀態請人從日本拖運拉回來應該會省運省比較大

ca5495

ca5495
個人積分：36分
文章編號：49264328

36分

樓主

2014-03-23 9:40

蔥油餅大叔 wrote:
那個...不是想打斷...(恕刪)

出攤老半天了頭一個光顧出聲的顧客當然得感謝!

有無發覺日本那些產品都是慢車?側傾角小騎不快,小眾產品多增加功能才好多賣些,當成買菜溜狗車只是附加功能

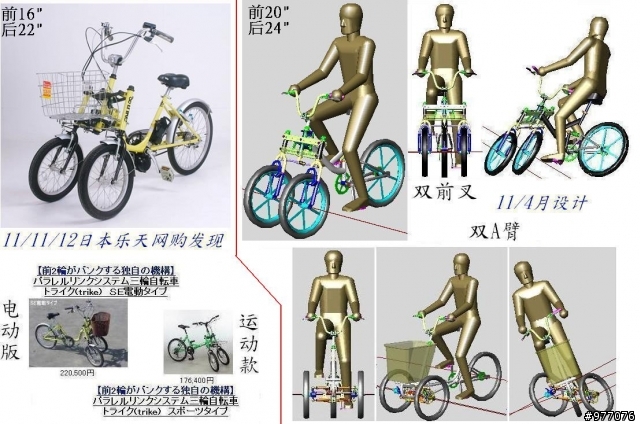

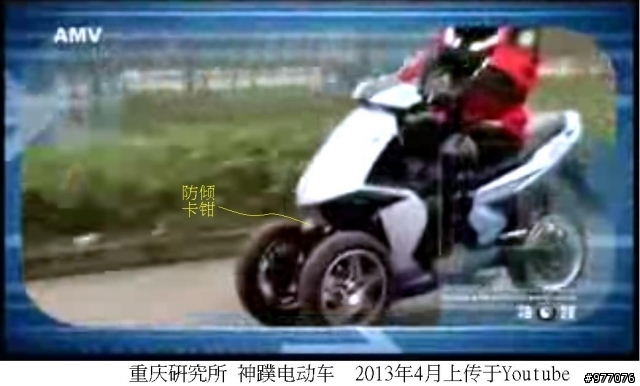

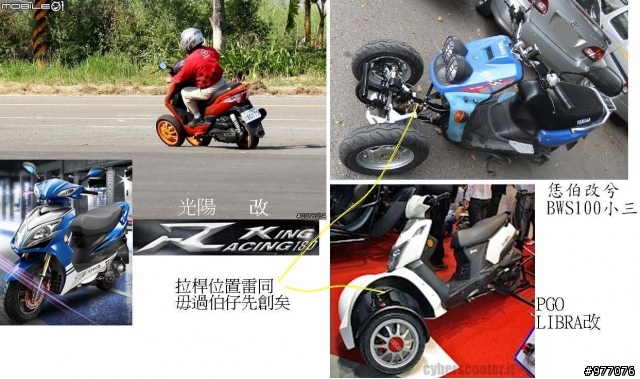

彼時咱原本想先開發單車款,因自行車管材無零賣才轉而先造autoBike小三,機車用管材與一般機械五金相當,看看咱圖上的日期,你以為俺造車只為好玩?俺造了機車小三半年後,國內外車廠紛紛出現疑似"參考"俺的小三造自己的產品,車廠會仿一般平民百姓隨意搞的玩物?

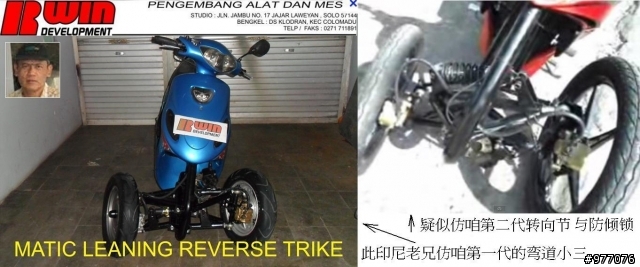

咱這圖就是那位印尼老兄仿造的原設計圖

ca5495

ca5495
個人積分：36分
文章編號：49264636

36分

樓主

2014-03-23 10:13

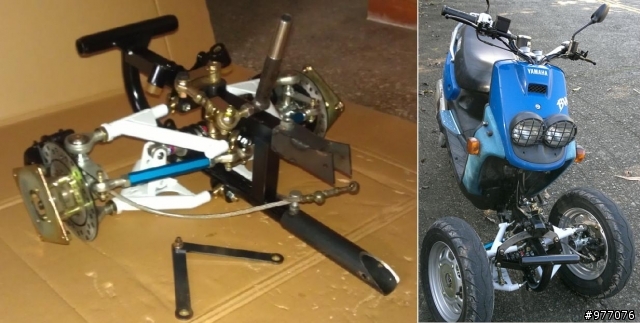

咱造的autobike小三套件樣品,因為國內騎機車都要合法上路,純玩樂性質市場太小,左岸無牌機車多,咱這套件常有左岸網友想買,但不在那邊量產,成本難賣

蔥油餅大叔

蔥油餅大叔
個人積分：2172分
文章編號：49264682

2172分

8樓

2014-03-23 10:18

ca5495 wrote:
出攤老半天了頭一個光...(恕刪)

他不是只能做慢車而是因為用途而只做慢車

這種車型在日本是專門提供給媽媽在小孩用的車子

最早期是類似minna的買菜車類型之後演化成fun2top那種後面跟前面都可以掛小孩座位的車型

FUN2TOP的廠商原本還打算出前雙輪後雙輪的四輪車型但是因為法律不允許的關係沒有出

(後來好像有修法出現老人用的四輪自行車)

大體來說現在的前雙輪車型有兩種

一種是利用兩隻前叉固定車輪在前叉上面做固定或避震結構

一種是利用兩個輪軸固定車輪在輪軸上用類似倒T字型的結構來達到平衡的效果

第一種輪子本身很難做大一但做大重量也跟著爆增幾乎都是採用20吋以下的車輪(也有18吋或16吋的款式)

第二種只要車台許可我覺得是可以更換成26吋或700c的大輪因為幾乎都是碟煞也不用考慮煞車

香蕉戰士

香蕉戰士
個人積分：43分
文章編號：49264956

43分

9樓

2014-03-23 10:43

ca5495 wrote:
前一篇介紹的打造蒸汽...(恕刪)

好有趣啊!真想看到做好的樣子!

人生如戲

ca5495

ca5495
個人積分：36分
文章編號：49264966

36分

樓主

2014-03-23 10:44

蔥油餅大叔 wrote:
他不是只能做慢車而...(恕刪)

看4樓圖例,全浮動懸掛之双輪不需大徑,20"足矣!
