[分享] 同時支援 ANT+ 和 藍芽的心率帶 4iiii Viiiiva Heart Rate Monitor

今天要跟大家分享的產品是心率帶 (Heart Rate Monitor)，之前各家有各自的技術，後來主要是ANT+這通訊協定廣泛應用到運動產品上，才讓心率帶的使用快速的擴散。這次要介紹的產品是4iiii公司在2013一月在CES展覽所推出的心率帶產品，產品名稱Viiiiva，無意間看到國外的網站 www.dcrainmaker.com 介紹它，主要就是看到它獨特的地方，同時具備ANT+和藍芽Bluetooth Smart的通訊傳輸功能，意思是說，假使你已經擁有Garmin Edge 或 Forerunner系列產品或其他品牌支援ANT+通訊協定的自行車碼錶或運動手錶，而且擁有一台智慧型手機(現在沒有智慧型手機的人應該少之又少了)，你買了這條心率帶可以同時支援你的ANT+自行車碼表或運動手錶，也可以用藍芽和你的手機連結，一魚兩吃。



目前藍芽Bluetooth Smart通訊運用在運動方面的產品好像都支援IOS最多，這次介紹的產品公司目前也沒有開發給Android系統用的APP，以這次介紹的產品Viiiiva，只支援
• iPhone 4S / iPhone 5 / iPhone 5C / iPhone 5S
• The New iPad / iPad 4 / iPad mini
• iPod Touch 5

基本上只支援iDevice具備BT4.0的硬體，(注意: 不支援iPhone 4，因為iPhone 4的藍芽不是用BT4.0的規格。)為什麼Android的手機不支援Bluetooth Smart通訊協定? 我查國外論壇和一些製造Bluetooth HRM的廠商的資訊是說，大部分Android的手機硬體都已經具備有Bluetooth 4.0了，但是Andoird系統本身並不支援，或許目前這是個問題，再過半年一年後這就不是問題了，到時候Android的手機一樣有很多好玩的APP可以使用，有興趣的朋友可以到過外網站自行搜尋相關的討論。

個人的另一個想法是，為什麼幾乎所有運動的(單車或跑步)用的APP都是設計給iPhone用，我用”幾乎”應該不誇張，現在手機螢幕尺寸都往大尺寸發產，但是iPhone還是堅持目前的3.5”和4”，想像一下，跑步的時候，手上帶著一台大於4.5”的手機，不管是手拿著還是用掛手臂上，我看了都覺得累了，所以用iPhone當成跑步或騎腳踏車時的手持裝置，就顯得剛剛好，但是等明年iPhone真的有出大尺寸的手機後，這論點就不成立了。

大部分有運動的朋友如果有用到心率帶，使用者都是用支援ANT+通訊協定的心率帶居多，我所知道Polar大部分的產品是用自家W.I.N.D的通訊協定，後來也出支援藍芽的心率帶，還有其他小廠牌用的自己的規格，台灣市場應該是Garmin的產品慢慢普及後，陸陸續續有其他做戶外休閒運動用GPS碼錶或手錶的業者也陸陸續續加入這塊領域。另外一種心率帶是支援藍芽(Bluetooth Smart)傳輸規格，使用者把智慧型手機當成顯示接收器來使用，因為手機畫面大功能性強，相關APP軟體也多，自然也吸引另一類使用手機的族群。目前大部分手機都不支援ANT+協定，如果為了讓手機能夠支援ANT+，需要再買一個外接的連接器Adapter(Garmin、Wahoo和Adidas有出支援iPhone 30pin的ANT+ 連接器)，有一位醫師有介紹到 心跳帶的應用、選購與搭配方式，不過我的感覺如果加裝這連接器，第一，手機看起來很醜，如果iPhone裝上這個Adapter，一般手機臂套也裝不下。第二，增加手機額外的重量，況且我的手機是iPhone 5，如果要使用這連接器我還要再去買一個lightning轉30 pin的轉接頭，又是一筆開銷。目前我只想到了一個買ANT+ Adapter的理由，如果你的自行車是放在室內並用訓練台做練習，或者你有一台室內跑步機，你可以把這Adapter插到iPhone, or iPad上面，用一個架子把iPhone/iPad放在上面，想像一下如果是iPad當你的馬錶顯示畫面，資訊看起來是比較爽，哈哈。

像我手上已經有Garmin Edge 510和Garmin Forerunner 50的產品，所以有其相關支援ANT+的周邊產品，像是 心率帶(HRM)、GCS10速度踏頻器、計步器，因為有在騎車，後來也買了個Powertap功率輪組，這也是支援ANT+的。因為我的Forerunner 50已經瀕臨退休狀態，所以我也動過讓我的手機可以讀取ANT+心率帶資訊的念頭，除了要買一個ANT+的Adapter插在iPhone上(難看)，另一個辦法就是買一支新手機有支援ANT+ (我記得Sony之前有支手機 Xperia Active有支援ANT+)，這兩個方式都被我打槍了，最後一個辦法應該就是再買一條支援藍芽的心率帶了。第一，買Adapter我覺得不實用，第二，我又要花一萬元上下買一支手機，我瘋了? 最後，市面上發現有出現支援藍芽的心率帶或手臂式心率帶，可以透過手機讀取和紀錄相關資訊，這我有考慮過要下手，但是如果我為了要讓我的手機能讀取我的心跳資訊，我買的這藍芽專用的心率帶，似乎只有跑步能用，不能和自行車的馬錶連結。所以當我看到4iiii Viiiva的時候，不疑有它，這應該就是我要找的東西。

但是接下來的功能，我才決定要買這個心率帶回來玩看看。



原本以為它只是一個同時支援ANT+和藍芽的心率帶，當我再去它網站研究的時候才發現它的功能不只是這樣，它可以當成ANT+和藍芽的Bridge，這又是一個可以讓我購買的理由。如果以電腦網路的術語來看，Viiiiva有點像一台Gateway，把兩個不同的通訊協連結在一起且能夠順利溝通。所以我可以在我的iPhone上看到所有自行車碼錶的資訊，像是心跳、速度、迴轉速、功率、卡路里、距離，這就是Viiiiva心跳錶最神奇的地方，也就是因為這樣，我買了這個產品。
簡單來說它有三個功能
1. ANT+ 心率帶
2. Bluetooth Smart 心率帶
3. ANT+ & Bluetooth Smart Bridge

這邊是我實地操作後和搜尋國外的論壇的結論，當然也幫我解答了很多我的疑惑，這邊幫大家把一些我個人找的重點做個總結:

1. 它不支援舊的Bluetooth Standard，基本上一定要要BT4.0以上，只是這個時間點只有iPhone 4S以後的機器有支援而已，Android系統或Windows的手機目前還不能用，如果是Android系統的朋友，可能要再等一下了。
2. 它不支援Polar的設備，Polar用自己獨家的W.I.N.D通訊協定，目前只和自己的設備溝通而已。
3. 你如果不想記錄心率的資訊，不用把心率帶帶在胸前，把感應的頭拿起來塞在你身上的口袋或腳踏車上的袋子，它一樣可以幫你收集周邊ANT+的資訊傳輸到的iPhone上。在使用上你只要把Viiiiva叫醒，用兩根手把後面兩個鈕扣摩擦一下就可以讓它運作了，這樣應該是讓他通電把它叫醒，或者是先把Viiiiva帶在身上，等iPhone看到所有訊息後在把心跳錶脫下。
4. 4iiii Viiiiva iPhone軟體所儲存的軟體格式是.FIT，這是目前Garmin和其他GPS碼錶所儲存的格式，你可以把它上傳到Garmin Connect，呈現出來的資訊跟你把Garmin碼錶或手錶upload資料到Garmin Connect一樣。
5. 每次測試完後的Data透過email從iPhone寄到你的信箱，把檔案儲存到電腦後，可以上傳到網站做紀錄或用軟體分析。
6. Viiiiva心率表頭可以透過firmware來更新，方式是要安裝4iiii的軟體在iPhone上，一旦Viiiia跟iPhone連結上，如果有新的firmware釋出，就會自動跳出提示跟你講有新的firmware可以更新。
7. 電池可以自己更換，買一顆新的CR2032，零售價大約20~30塊，拍賣網上的賣價大概一個3~5元。
8. 電池的壽命會比正常ANT+的心率帶短一點，因為同時ANT+ 跟藍芽都在使用，我覺得也合理，一個電池才3塊錢，三個月換一顆，我也不會心痛。況且我目前ANT+心率帶的電池用了一年半，也沒換過電池，可能沒常常用的關係。
9. Bluetooth Smart 同時間只可以和一個device溝通，意思就是Viiiiva同時間只能和一個iDevice連結並顯示資訊。
10. 如果你有iPhone和Garmin(或其他支援ANT+的)手錶或碼錶，Viiiiva可以同時把心跳和其他資訊顯示在一台iPhone上，並同時可以把心跳資訊透過ANT+顯示在Garmin碼表或手錶設備上，此時你的Garmin機器還是可以讀的到原本透過ANT+周邊設備所收集到的資訊。

以上應該能夠解答我95%的問題了，如果你對這產品有興趣，我想這篇分享大概能夠解答你大部分的問題。

再來討論軟體的部分，我下載官方所發布的iPhone App，所以使用上基本沒什麼問題，不過官方網站有提到Viiiiva可以支援非常多的軟體，官方網站在http://4iiii.com/support/ Viiiiva FAQs上有提到所有的資訊，我想幾乎可以要到你所想要的資訊，幫各位整理一下，我就不一一貼圖了解釋了。

1. 我要如何讓我的Viiiiva跟4iiii App做連結 How do I Pair Viiiiva to the 4iiii App

2. 要如何將我其他ANT+的裝置跟我的Viiiiva做連結 How do I pair Viiiiva to my ANT+ sensors

3. 使用Viiiiva後，有哪些APP我可以使用
PS: 如果此時你的手機只有接收Viiiiva傳過來心率”一個”資訊，以上的軟體都可以正常使用沒問題。我也下載了好幾個軟體來測試，都OK。

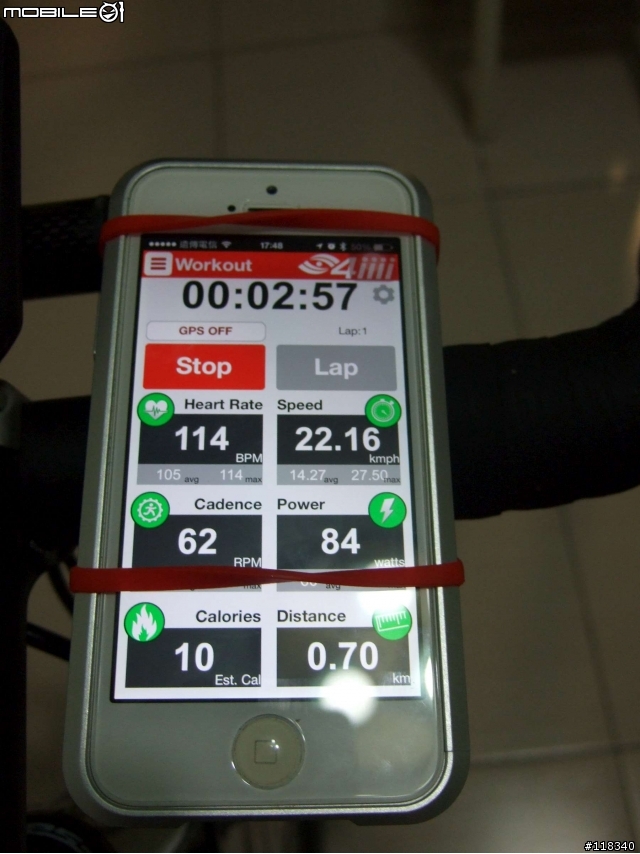

我拍一張在騎車時iPhone顯示的畫面


但是如果你是透過Viiiiva當成Bridge，同時接收 ex:迴轉速、速度，步頻、功率器這樣的資訊，軟體在iPhone螢幕上資訊的顯示就會有限制，在這個時間點，只有4iiii, iSmoothrun, Train2Peak, 能”同時間”把資訊傳輸並顯示在你的iPhone螢幕上，你可以看一下以下的Link，http://4iiii.com/compatibility/ios_viiiiva_as_hybrid_device.pdf，可以很清楚地發現軟體支援的圖示不一樣，仔細一看，差別就是軟體有沒有支援　Multiple Profile Connection Model，另外一個是Rotational Address Connection Mode，剛開始我看到這邊我也不知道他在講什麼，然後又去過外網站搜尋了一下，後來我明白了，了解這些模式是滿重要的，特別是給有使用功率器的使用者。

你可以這麼想像，Viiiiva用藍芽和手機溝通時，同時間只能有一個連線，這個連線只能傳輸一個資料(ex:心率)，所以當你的Viiiiva只當心率接收器，此時Viiiiva跟你的手機會透過藍芽只傳輸心率一個資料過去，在使用上是完全沒問題。但是Viiiiva當Bridge時，同時間要接收各種不同ANT+設備的資訊(像心率、速度、步頻、功率….)，怎麼把這些資訊在同一個連線就把好幾個資訊同時間傳過去? 技術上的差異就是如何在同一個連線把好幾個資料一次傳輸過去，且接收端的軟體可以同時認得並顯示，目前不支援的是軟體，Viiiiva可以在一個傳輸提供好幾個資訊，上述提到的那三個軟體 4iiii, iSmoothrun, Train2Peak，目前支援讀取Viiiiva Multiple Profile Connection傳輸過來的資訊，希望你們看得懂。我相信後續的軟體會有越來越多都會支援的。你會問，如果我不是用這三個軟體，資料會怎麼顯示? 很簡單，例如你可以在你的iPhone裝wahoo(舉例，沒有替別針對Wahoo，因為目前wahoo還沒支援multiple profile connection mode)，設定一下讓Wahoo也透過Viiiiva跟所有的ANT+的周邊設備連接上，假設在你的Wahoo螢幕上可以顯示1. 迴轉速 2. 心跳速 3. 速度 4. 功率，然後開始騎乘自行車，剛開始你會發現iPhone沒有顯示”功率資訊”，但是有心率值，2~3秒後，功率資訊就會出現，但是當功率資訊出現時，心跳的資訊就靜止不動，如果你在觀察迴轉速或速度，你會發現大約每個資訊約幾秒內才會更動或出現，下面這幾張圖就是個例子，同一時間點只有一個資訊出現，其他沒出現的就會出現N/A

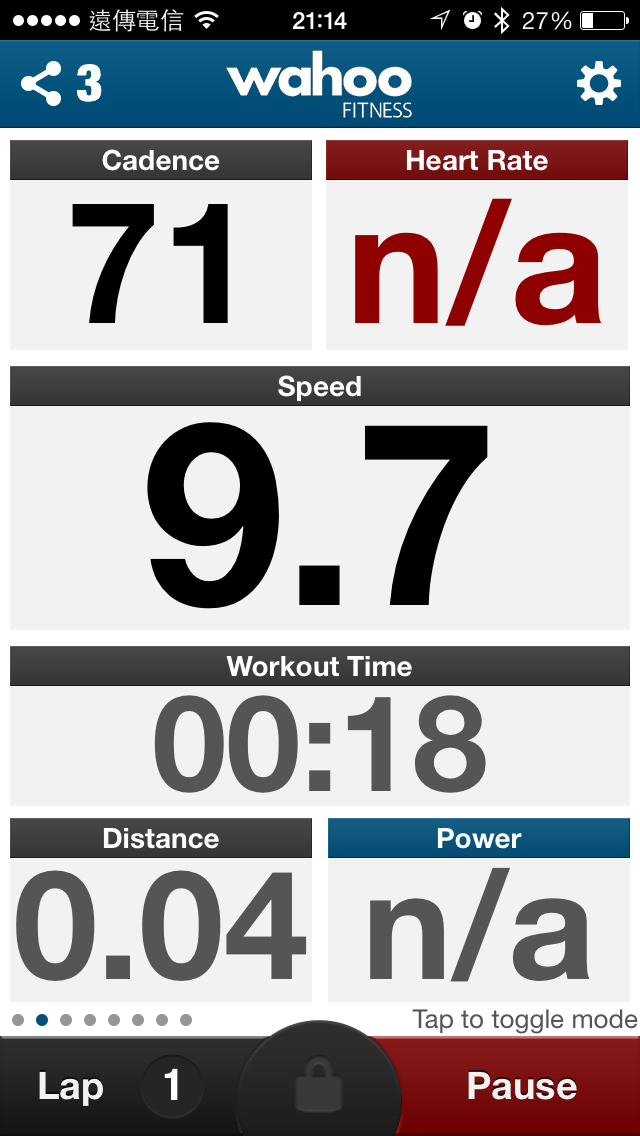

先是速度/迴轉速

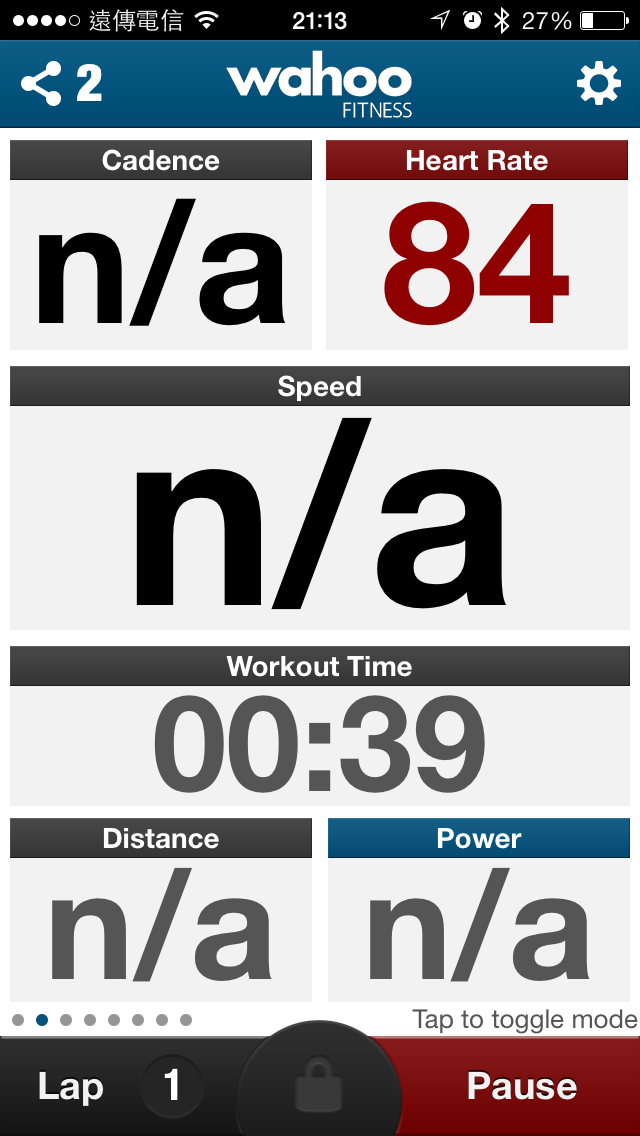

再來心跳

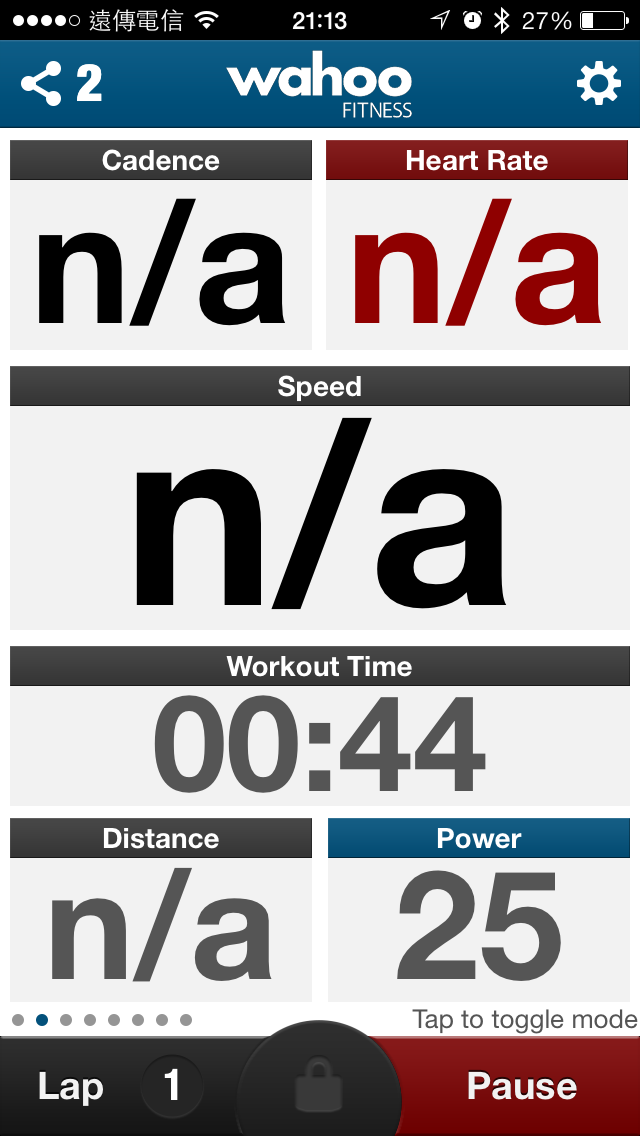

再來功率


這種所謂Round-Robin的傳輸模式，會讓資訊變得很不實用，如果此時你有用功率資訊的話，這功率資訊將一點意義都沒有。這樣的模式就是4iiii在文件上是用Rotational Address connection Mode來定義，大意就是這一秒傳心跳資訊，下一秒傳迴轉速，再下一秒傳速度，再下一秒傳功率資訊，然後又重頭開始一直循環，你在iPhone上看到的是某一個周邊某個時間點的資訊。

大概這樣吧，這篇文章會看的人應該是有騎單車和跑步，所以我會把它放在兩的區域，可以就各自領域的人自行討論了，在單車這邊的解釋會比較多一點，或者你可以自行google “4iiii Viiiiva”，國外有一大堆的資訊應該都可以解答你的資訊。

最後如果你有在騎車和跑步，且你的周邊設備都是支援ANT+的通訊協定，而且你也有支iPhone (或支援BT4.0以上的 iDevice)，相信這個產品應該是你會想要買的。

如果你有騎單車，你有ANT+的 1. 轉速表 2. 功率器，你只要再買Viiiiva，iPhone就可以當你的車用碼錶，同時又可以聽音樂，不過如果騎車時間過長的話，你可能要考慮iPhone外接電源的問題。

如果你有跑步，而且也有一支iPhone，你只要再買Viiiiva，你就可以記錄你跑步的資訊，如果你也有ANT+的計步器，你也可以在室內跑步機上記錄你的跑步資訊，像是速度或步頻之類的，據說跑步機上的速度資訊通常不是太準，所以你可以用iPhone來記錄你運動的狀態，確認一下你使用的跑步機和你iPhone實際測出來的數值準不準。
