山頂洞人的磨電燈（磨電機），充電裝置測試分享
已經有人分享這種東西了，那這個本來已經是古董級的產品，
現在應該算是活化石了吧。
Magnic Light
http://www.mobile01.com/topicdetail.php?f=318&t=3342250
騎單車以來，一直對單車發電的設備很有興趣，
上網看了些前人的作品，也分享一下自己的搭配製作。
基本上發電設備就這幾個裝置，磨電機（or發電花鼓）+ac轉dc模組+電池。

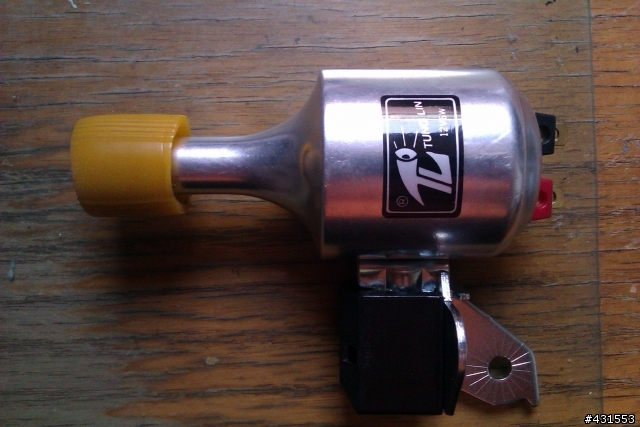

磨電機：選了磨電機12v-6w，因為便宜，「標示」的瓦數高，而且換車使用容易。
下方黑色部份遮住的是彈簧，旁邊的直立鐵片是彈簧開關，
就是使用這個彈簧將磨電機滾輪靠往輪子，提供摩擦力道。

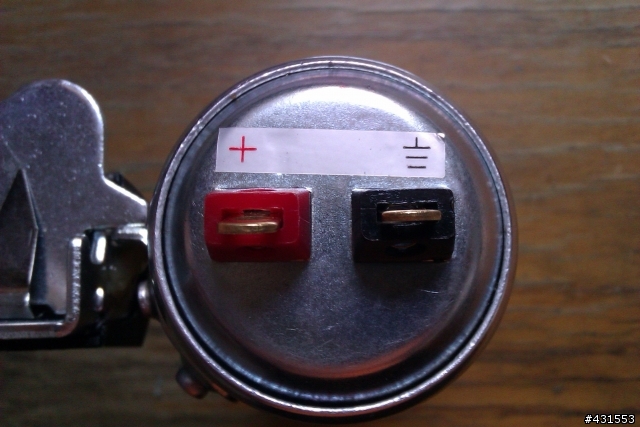

連接點銅片可以壓下插入電線，放開回彈卡住，不用纏線就可固定。
改裝：

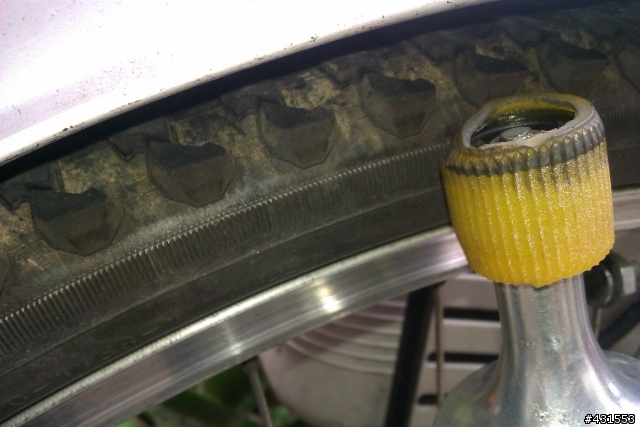

也不算改裝，因為試用時發現原本的滾輪好像很容易磨損，所以套了個水管上去給他磨。
（後記：在上路測試後，發現用強力膠黏合遇熱（滾動）會脫膠，打算改用快乾）
遇熱脫膠情況

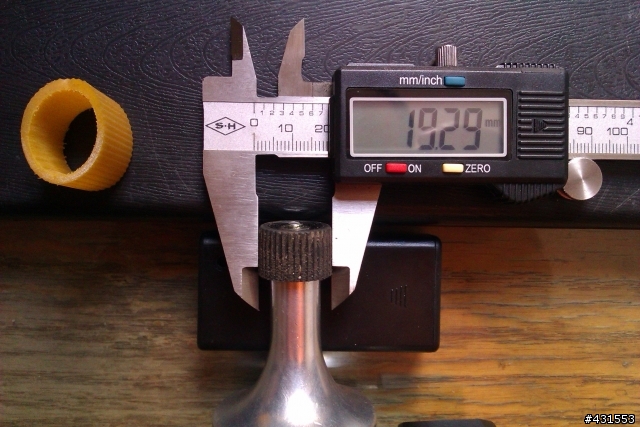

原本滾輪直徑19.3mm*3.14＝週長60.6mm

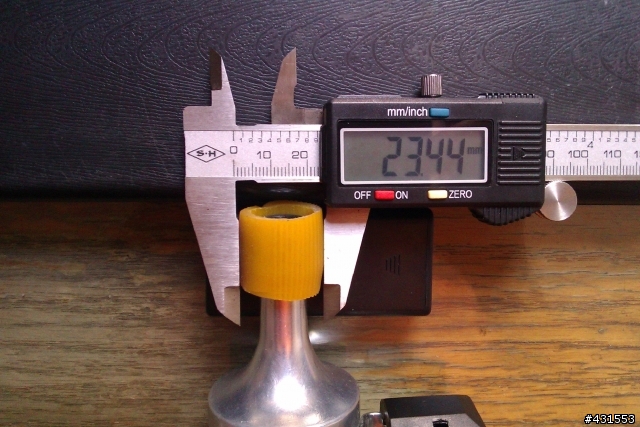

套水管後直徑23.4mm*3.14＝週長73.47mm（水管厚薄不一，隨便取個中間數）
73.47/60.6＝1.21*100％＝121％，週長增加21％，那發電效率下降21％（應該對吧？！）
ac轉dc升降壓模組：發電機的交流電隨速度電壓會改變，用這個把交流電轉成直流電，好用來充電池。
只焊了一個AC輸入插座上去（古早充電器拆解而來），電路板上還有給led燈和一般電池的線路沒用到。
usb本來就有的。
4.ac轉dc電路板

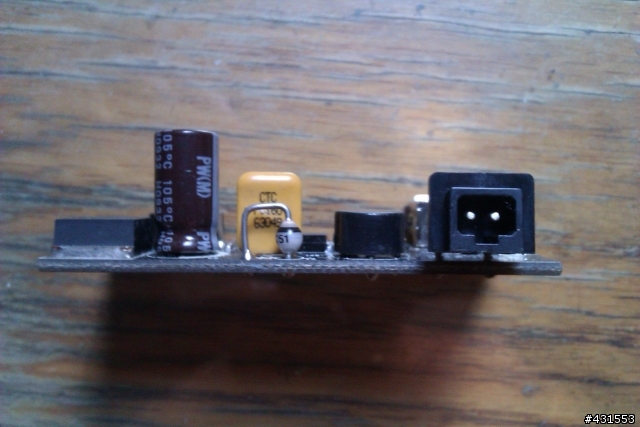

右邊的插槽就是古早充電器的母頭。
5.自己焊上的ac輸入插槽

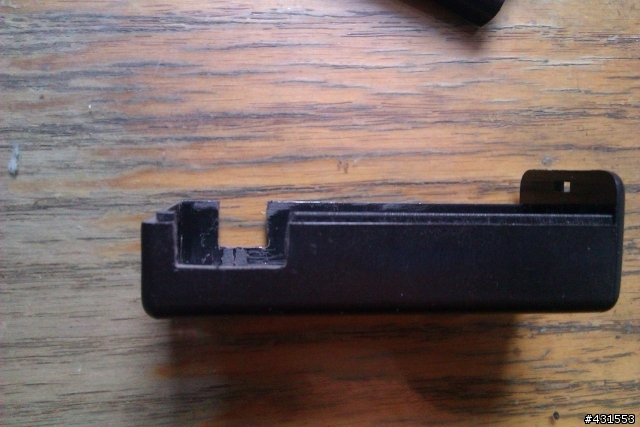

跟賣家買了一個搭配用的9v電池盒子，但是要自己動手切出缺口，不然電路板還是放不進去。
6.9v電池盒挖孔

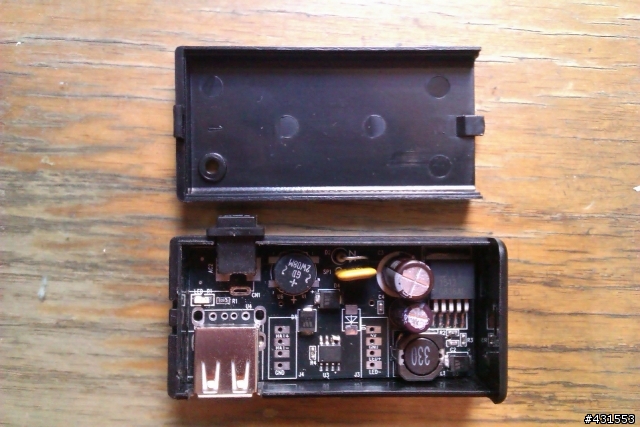

7.放入電路板

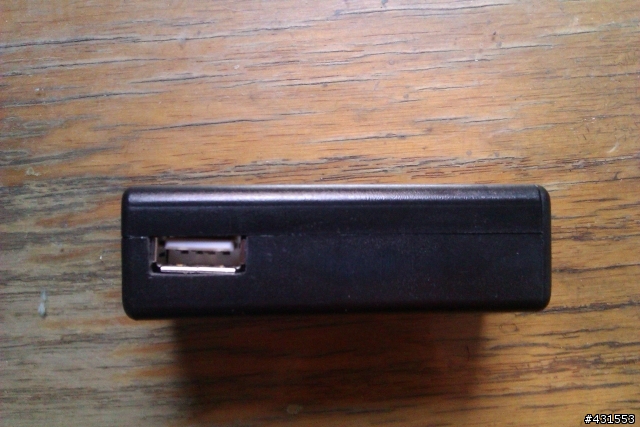

8.蓋上，有點歪歪的

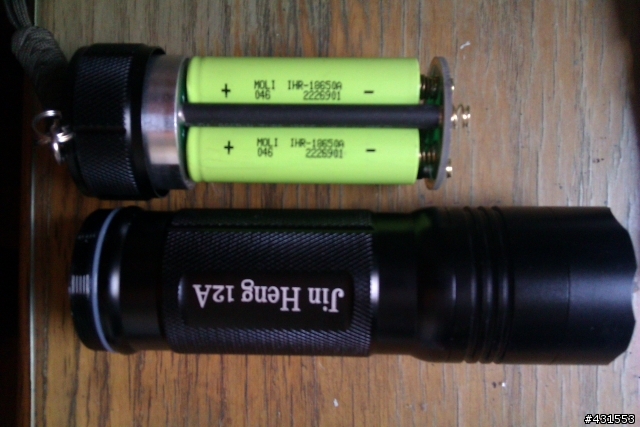

行動電源（電池）：我選了一個「超貴」的手電筒兼行動電源來當電池。可照明又可當電源兩用。
拒用高容量日韓電池，選用Molicel國產貨（其實是便宜，假愛國？！
）可以裝18650電池3顆。兩個usb輸出。強，中，弱，sos（摩斯電碼），爆閃，五種光源模式。
放電時可看見電源剩餘容量，有五個燈顯示。
國產能源科技moli的鋰電池，據說是2000ma

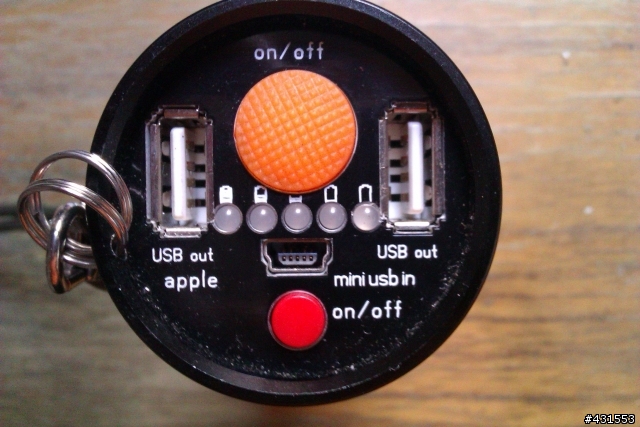

雙usb輸出，mini usb輸入充電，
橘色大開關是電燈，開啟後可以『半按』切換照明模式。
紅色小按鈕是行動電源開關。

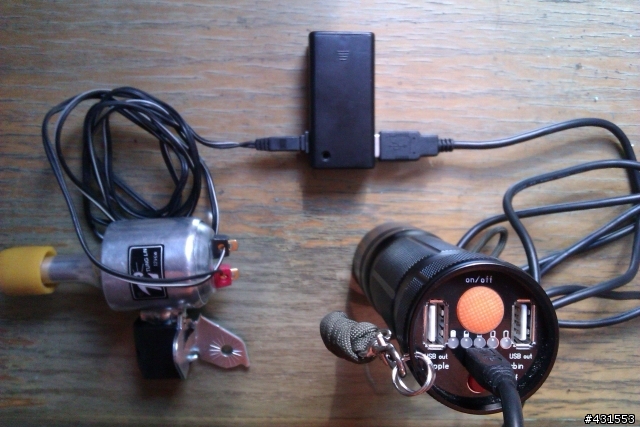

連接示意圖
發電機-->ac轉dc模組-->行動電源
挺簡單的。
測試
使用26吋*1.75輪胎，碼表週長設置2030mm
負載：接上行動電源，開燈，行動電源接一個usb的nb散熱風扇使用的狀態

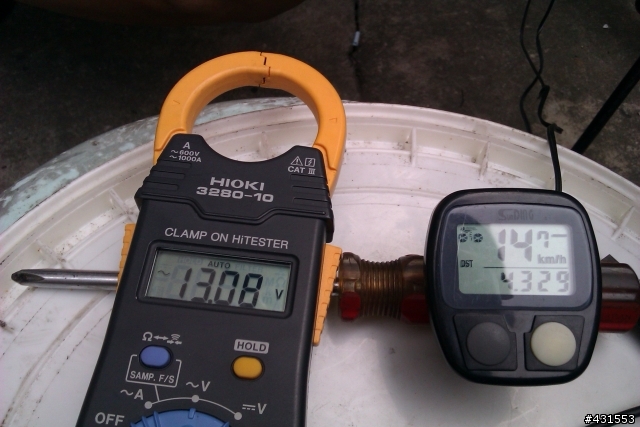

發電機書面規格為12v-6w。測試到12v需要多少速度。
無負載：發電機到達12v，時速14kph

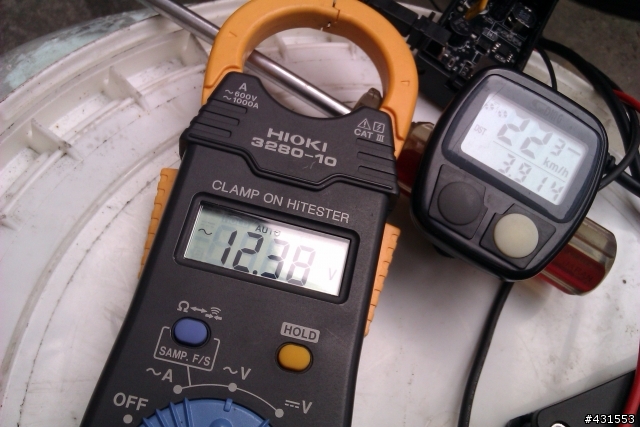

負載：發電機到達12v，時速22kph
賣家的ac轉dc模組，文字記載是耐壓輸入AC：35v，測試多少km會超過。
（速度是手轉車輪的上限，不過測試時我好像忘記換到最高檔位）

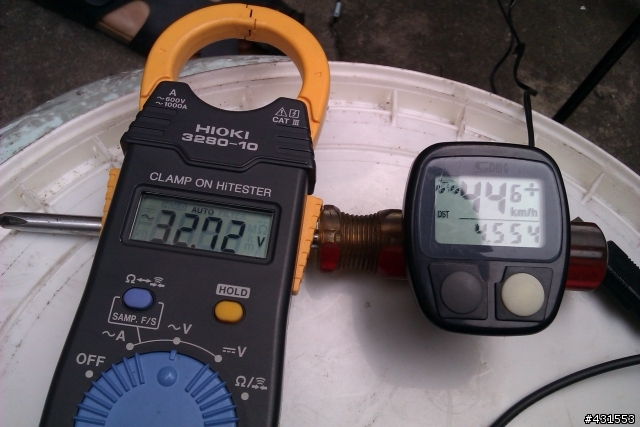

無負載：44kph時，發電機電壓32v。

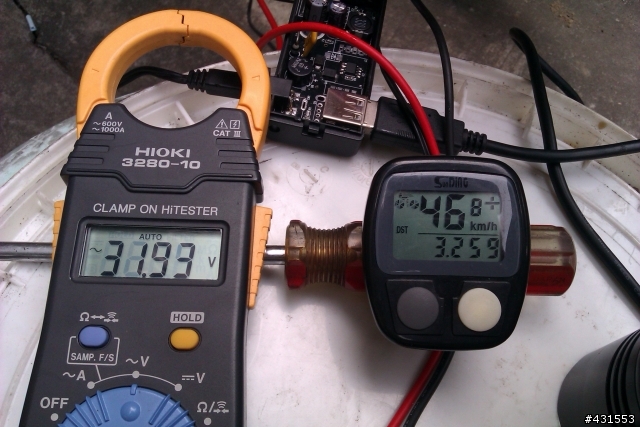

負載狀態：46kph時，發電機電壓31v。

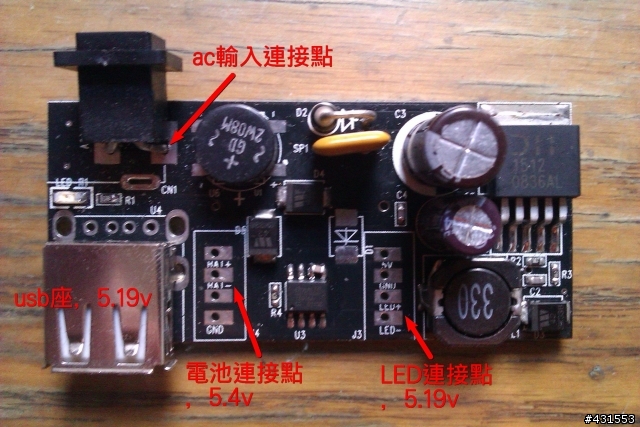

模組正常充電電壓，無負載時，各個接點的上限電壓如下
usb＝5.19v
led＝5.19v
電池連接點＝5.4v

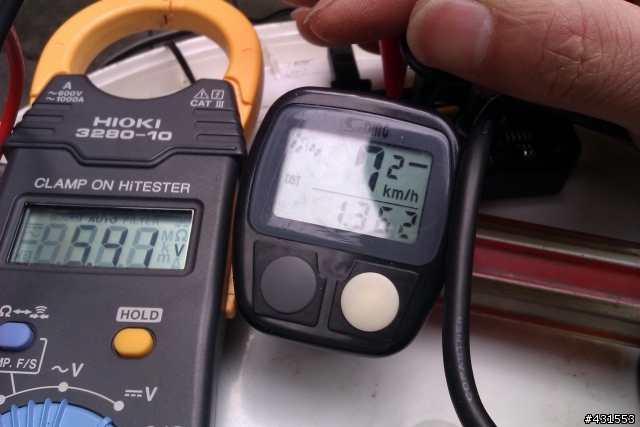

無負載時，7kph電路板就可以到達正常轉換電壓
負載時：40km，電路板電壓在5.1v

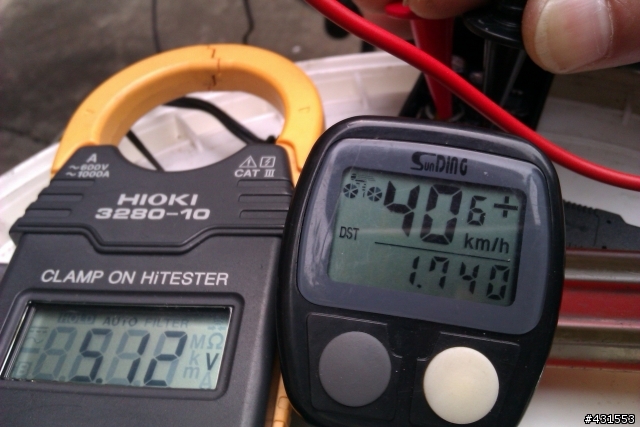

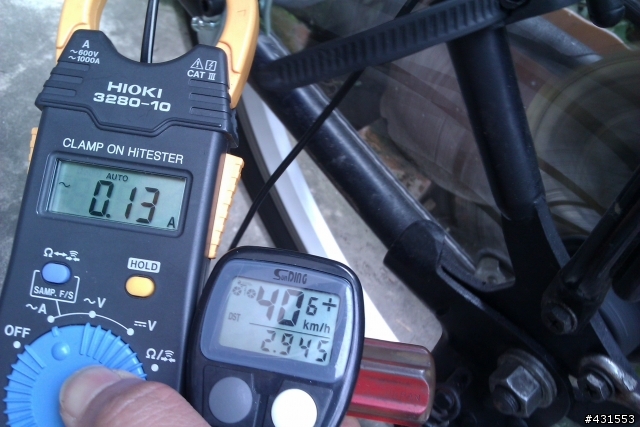

負載時：40km下，發電機輸出0.13a
（接上的電器看來耗電太低）
上路充電實測
使用手機htc野火s，原廠電池已經用很久，但是還是很好用。
不會測電池容量變化，就看看自行評估吧。

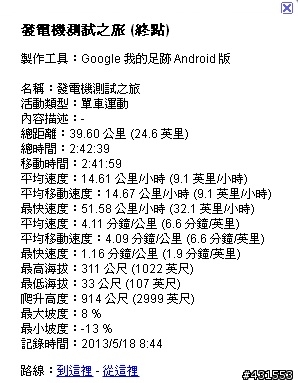

全程開啟gps我的足跡做紀錄。行走路線如下。

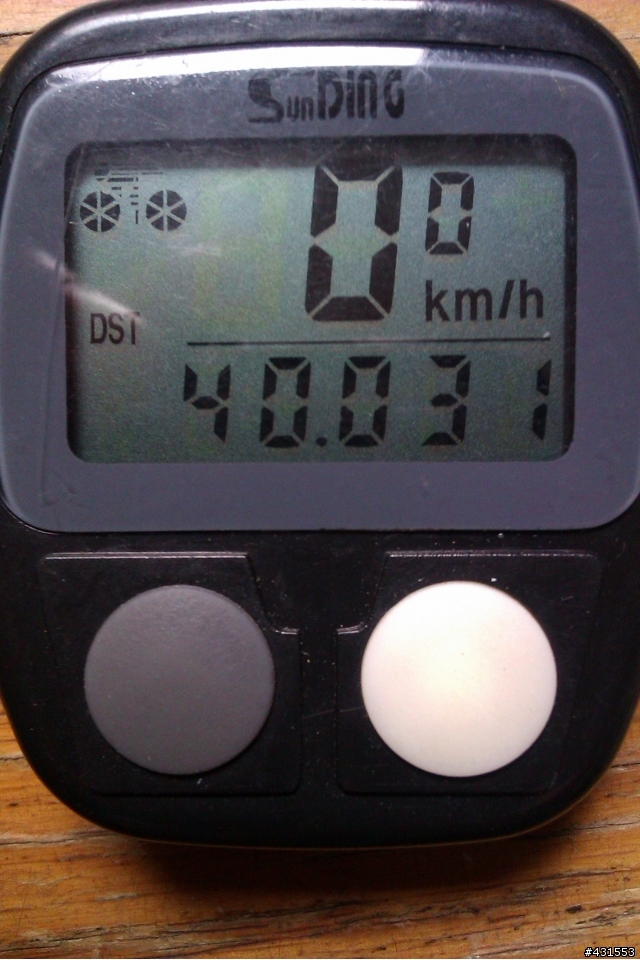

里程：40km
總時間：2：42：39

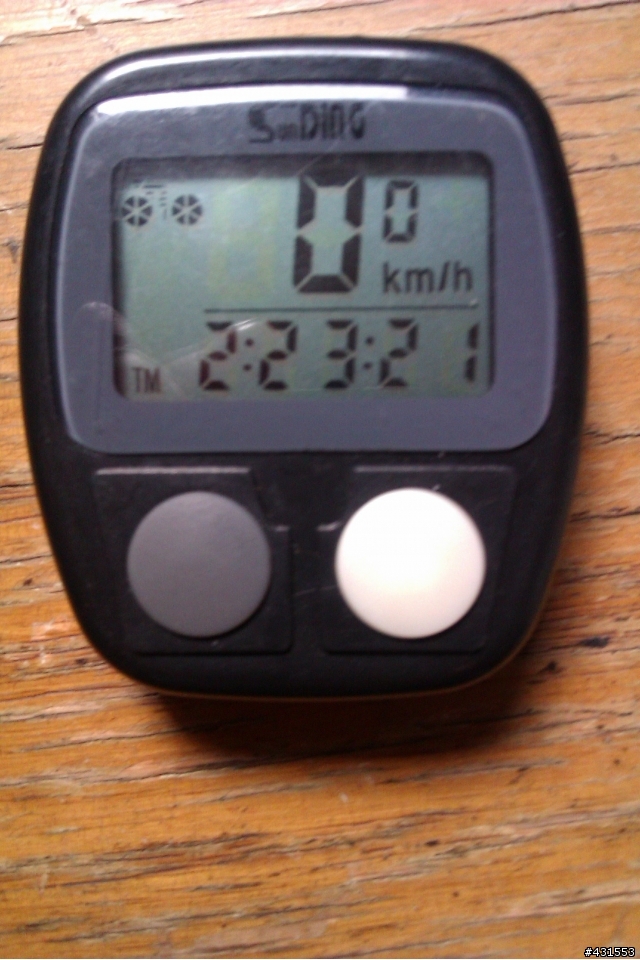

移動時間：2：23：21

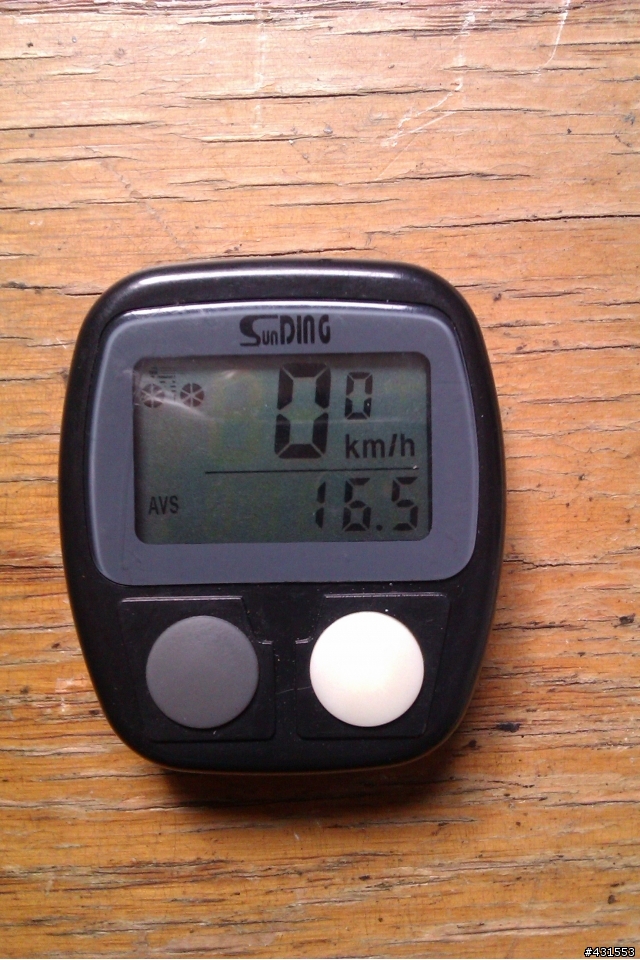

移動均速：16.5kph
由於第一次測試時不會截圖，另一隻手機拍不清楚，純文字敘述
出發前容量＆電壓：約20％，3.6v
測試完容量＆電壓：約27％，3.7v
過程中有詭異，本來大概一個坡大約5km可以充2％，
可是到了後段，某次停車看到竟然容量倒退了剩下25％，最高看到是充到30％。
第二次不開gps，手機待機狀態充電
路線相同，不過倒過來走。

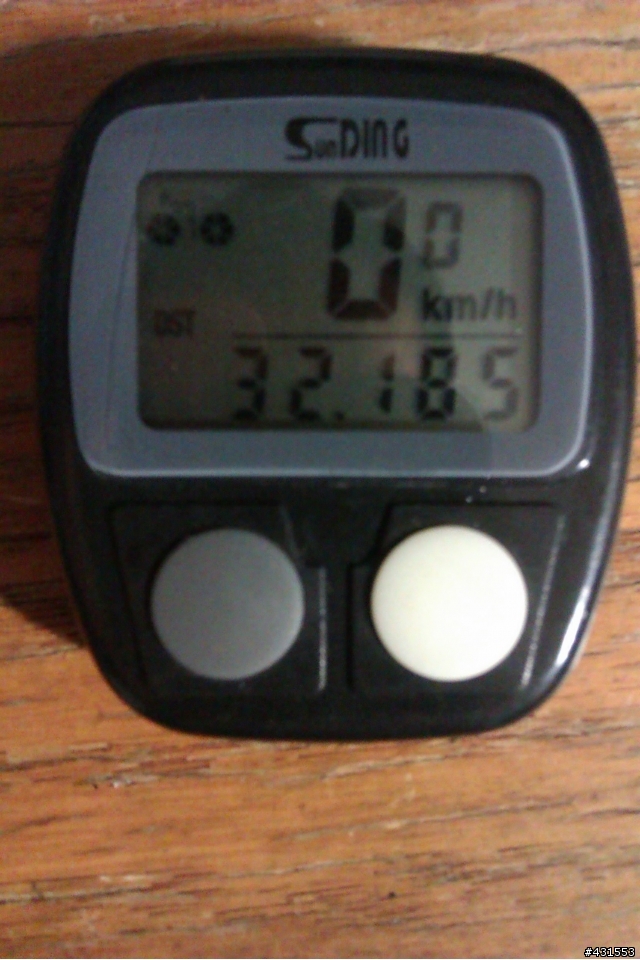

里程：32km

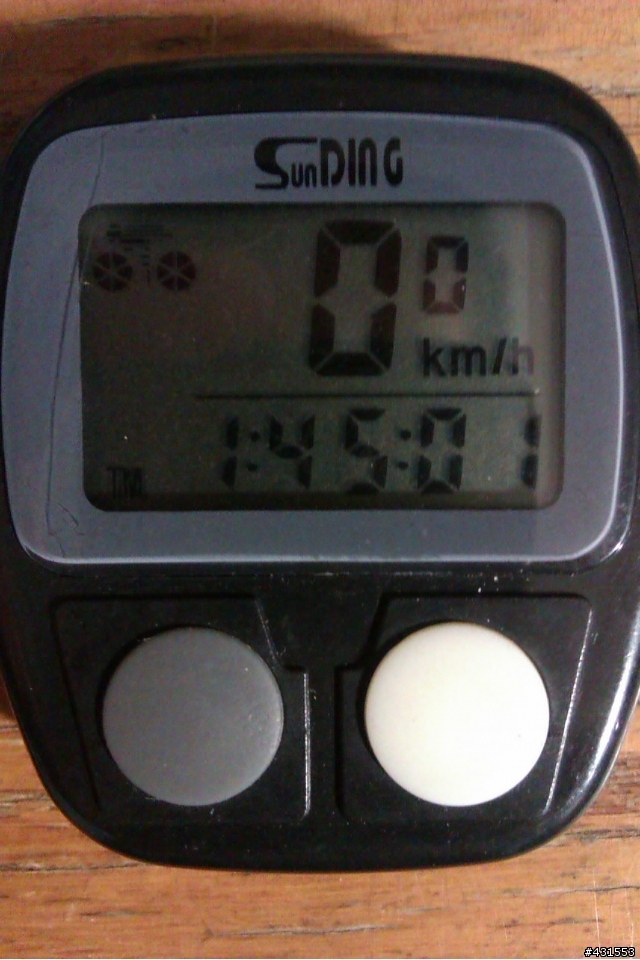

移動時間：1：45：01

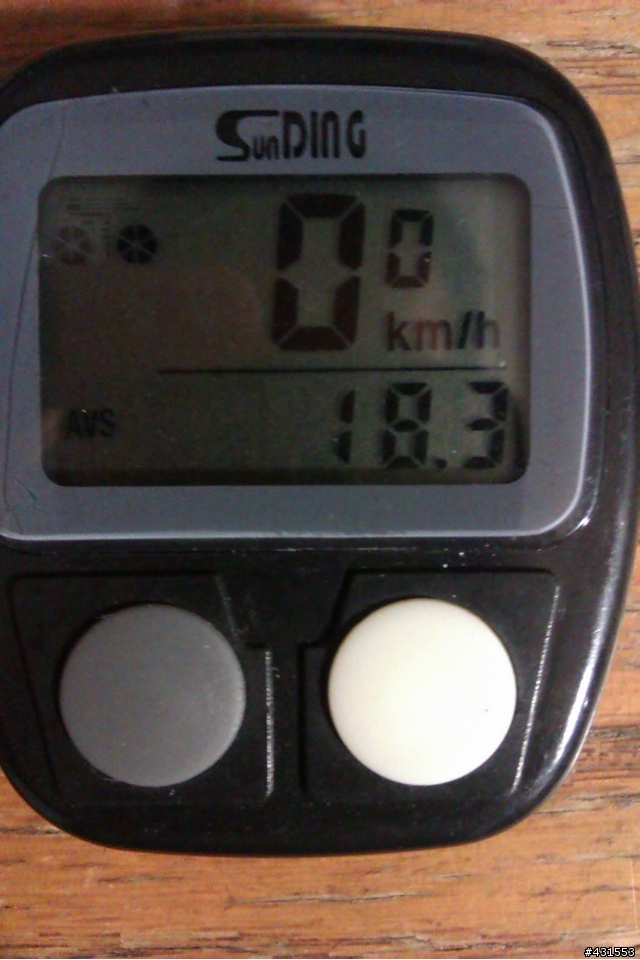

移動均速：18.3kph
因為下雨，淋著雨爬完1.5個坡，覺得不會停，所以就提前結束。
（加上水管套已經整個脫膠掉了）

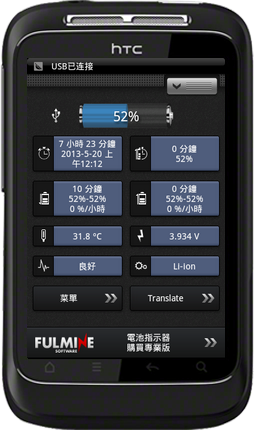

這次有截圖
出發前容量＆電壓：約23％，3.7v
測試完容量＆電壓：約52％，3.9v
騎行時發現，就算是在龜爬時，才6-7kph左右，可以進入充電狀態。
下坡破50kph時也是可以充電，沒有燒掉，還ok。
整套裝置在拍賣時買到的賣價是
磨電機：350
ac轉dc模組：299
電池盒：25
（小計：674，加運費後也還沒有一個發電花鼓貴）
手電筒行動電源：788
18650電池：65*3
測試完第一個感覺是，磨電機充電用處好像不大，浪費錢的感覺。
不過在家裡架上立車架，用手轉幫手機充電好像不錯，感覺可以消除蝴蝶袖。（純感覺）
手電筒有點貴，但是很亮，充電功能也不錯，還ok。
