DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

搜尋之前版上DIY車內攜車架的PO文,讓我也想動手做一下,其實真的很簡單,可以省下不少錢!

備料:
1、鵝頸龍頭固定片(孔徑1.5公分,我去五金、水料行都找不到,後來去賣淨水器飲水機的店家找到了,
不過價格似乎貴了點,畢竟他們不是專門在賣這個的...老闆收我一組2片100元,之前有人說在特力屋買
的到)。螺絲老闆送的....
2、前輪快拆(Y拍買的60元)+ 3、前輪快拆軸心(Y拍買的65元)+貨到付款運費55元==180元
4、橡膠墊片4個(水電行買的,因為老闆沒在零賣,就免費送給我)

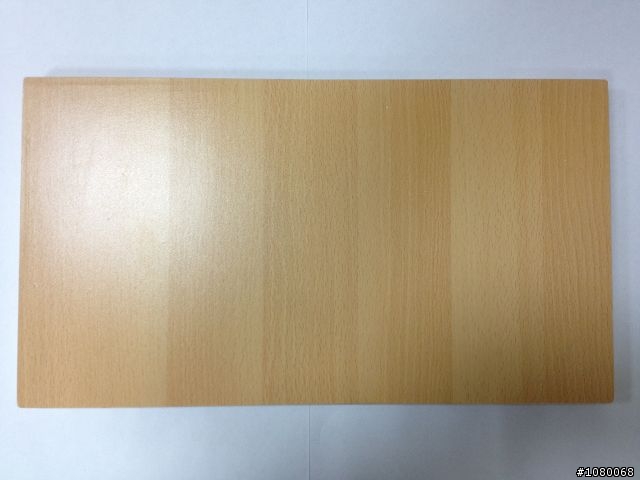

5、木板一塊(友人利用剩料裁切免費送,無料)
總共花費280元
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

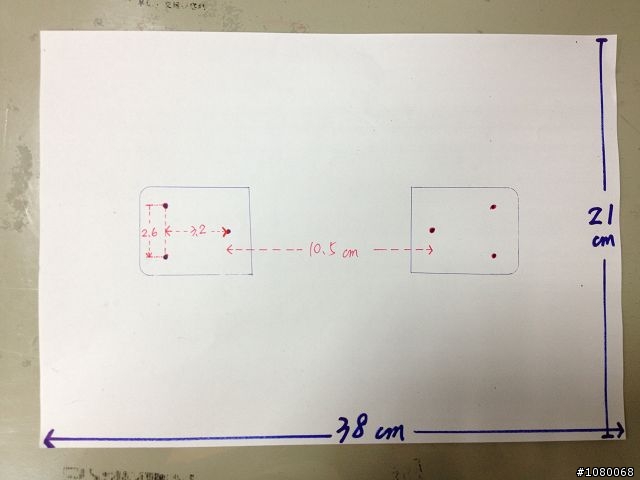

手繪設計圖~~~木板大小38 X 21公分(特別用魯班尺選的尺寸~~~大吉)
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

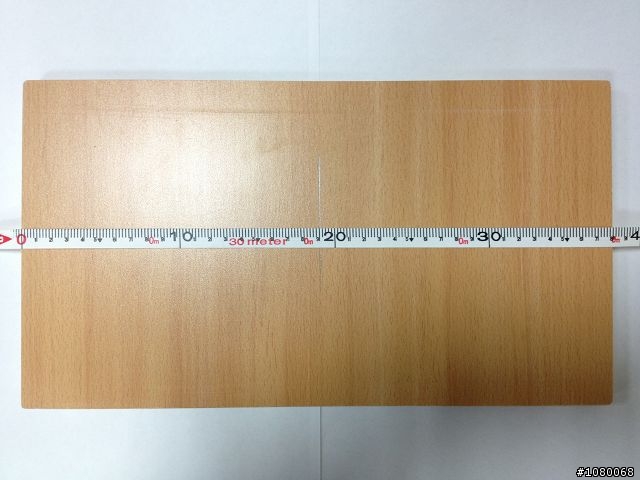

先在中心線做記號(19公分處)
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

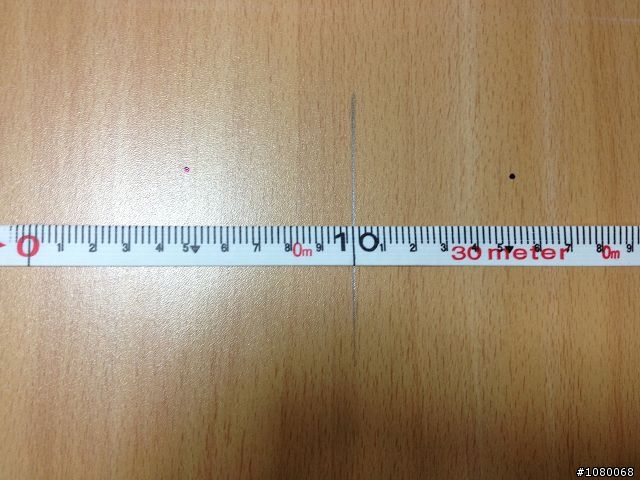

公路車前岔內側軸距一般為10公分,所以L型固定片距離應取在10公分以內(我用9.5公分),
測量後把要固定螺絲的地方先做記號起來(藍點處)
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

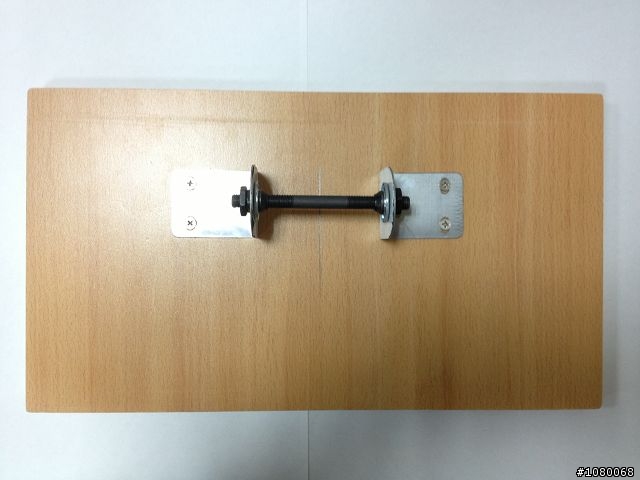

固定L型固定片、快拆軸心
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

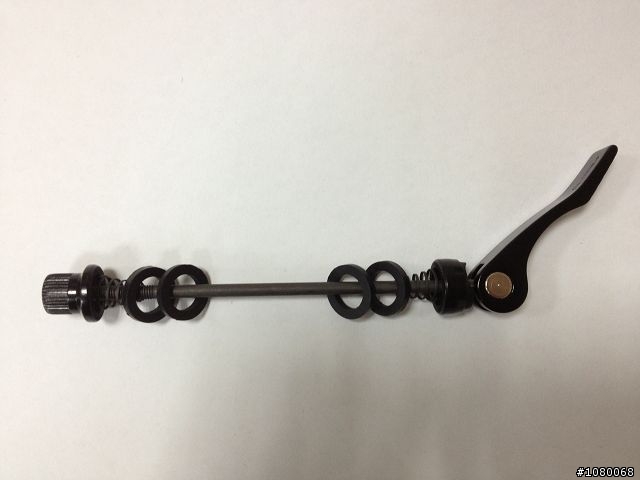

加了4個橡膠墊片(兩邊各2個),避免前岔在固定時刮花,後來發現這樣會壓縮空間,所以只用了一邊1個
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

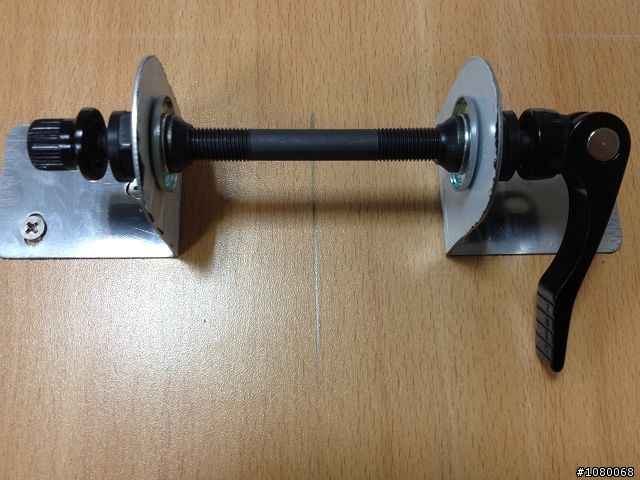

組裝起來就像這樣,橡膠墊片放在快拆軸心螺絲帽的那邊
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

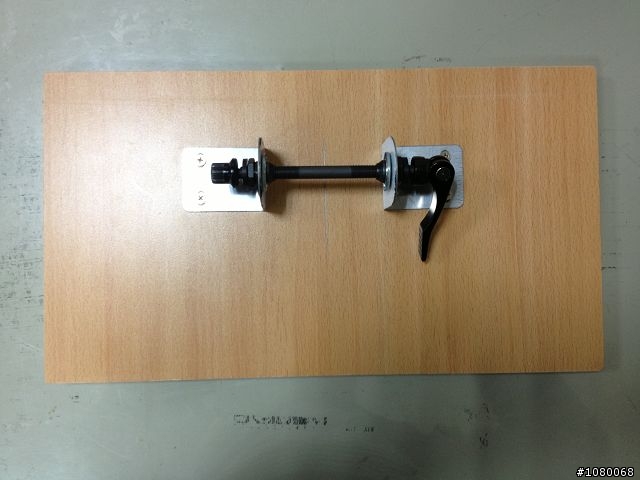

完工圖
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......

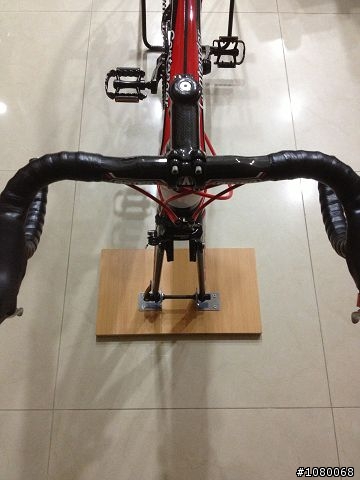

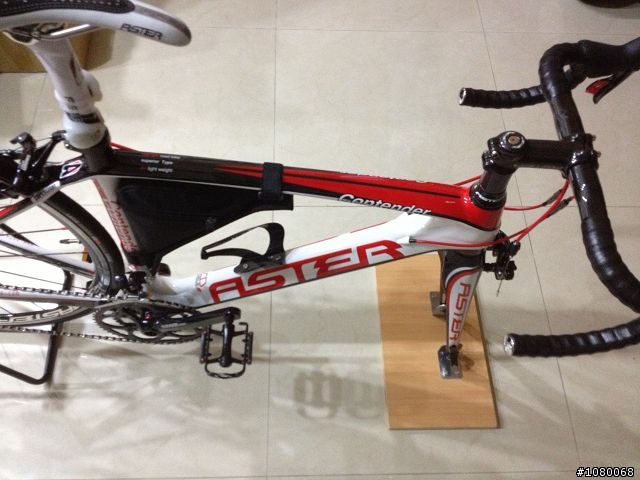

測試照~~~應該還蠻穩固的
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......
DIY車內攜車架~~~感謝版上先進的PO文,讓我順利完成......
2013-04-09 19:24 發佈
大大你如果是要放後車廂的話,木板的長度不會太短造成滑動嗎??像我做的就跟後車廂內部的寬度一樣,並用木條做成井字型,這樣部用做任何的固定也不會移動,還能固定3輛單車(2公路1登山),供你參考.
若車內有地毯.就直接在底座黏魔鬼氈..讓它滑不掉

奔馳的鐵馬 wrote:
若車內有地毯.就直接...(恕刪)

魔鬼氈效果不好,車子上路沒多久就會翻倒了,
木板還是要夠長,且在兩頭要綁住
