在網拍上看到一組直拉式花轂,造型/做工及價格都不錯,於是就買下來玩!
問題來了,鋼絲長度怎麼算?

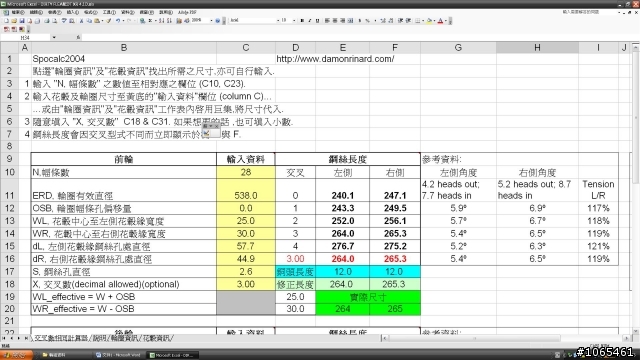

傳統形式的花轂,鋼絲長度有公式可以算:
這一組花轂怎麼辦呢?
請教資深的車友,幾乎都是以經驗法來決定鋼絲長度,『兩其約』就好!
也看過不少廠家出產的輪組,鋼絲長度真的是『兩其約』,露牙或凸出到無法再調整鋼絲張力者不在少數!
我們這種業餘的車友,不必考量成本,有的是時間,龜毛一點是應該的!
但是要如何計算這種花轂正確的鋼絲長度呢?想了又想,學機械的大概都知道有種軟體可以精確測量兩點間距離,而且蠻準確的,怎麼做呢?讓我們繼續看下去!
首先把決定鋼絲長度的花轂各項尺寸量測出來:

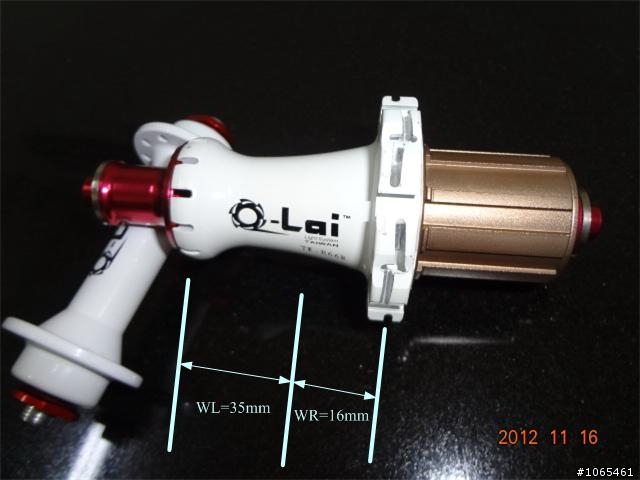

花鼓中心至鋼絲孔凸緣的尺寸

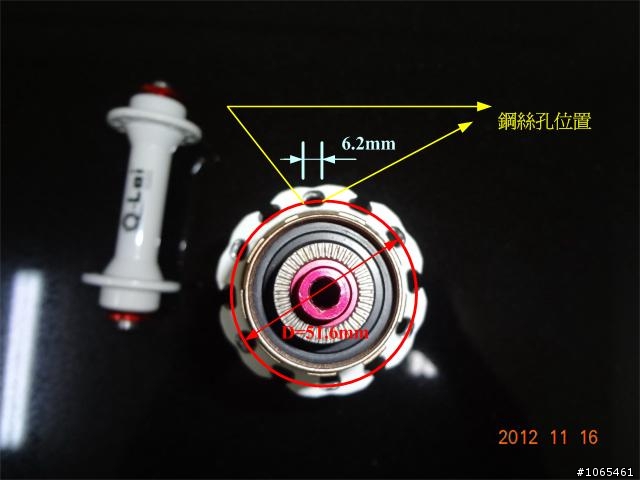

鋼絲孔由側面看其相對位置尺寸
接著開始畫圖囉!
本軟體指令算繁複,但是我們只要會幾個簡單的指令就夠用了,
畫線(line)
畫圓(circle)
等分(divide)
距離(dist)

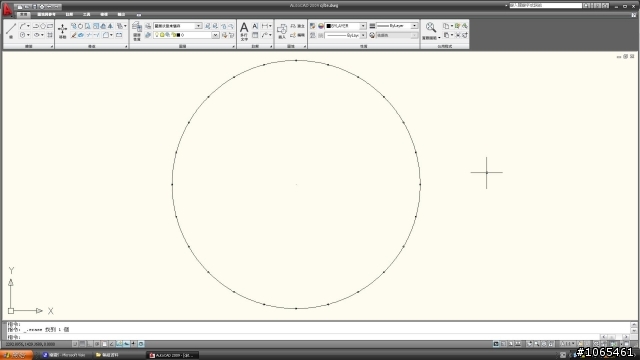

後輪採用24H,ERD=577mm的輪框,先畫一個直徑577mm的圓,在其圓周上等分24等份,各點即為框之鋼絲孔
畫上花轂上鋼絲孔的位置

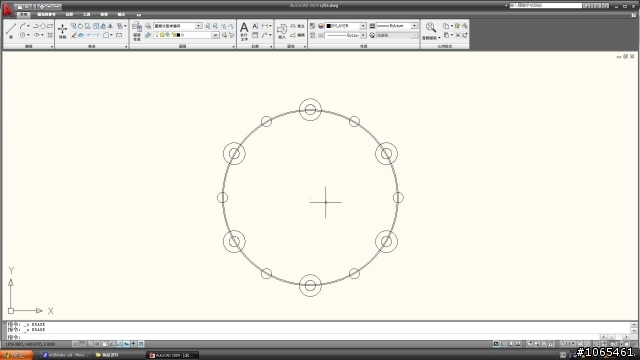

與框同圓心再畫出花轂上鋼絲孔位置直徑D=51.6mm的圓,在其圓周上等分12等份,並取其中6點,以其為圓心,畫上直徑6.2mm的圓,則兩圓(D=51.6mm及D=6.2mm)之交點即為鋼絲孔位置!

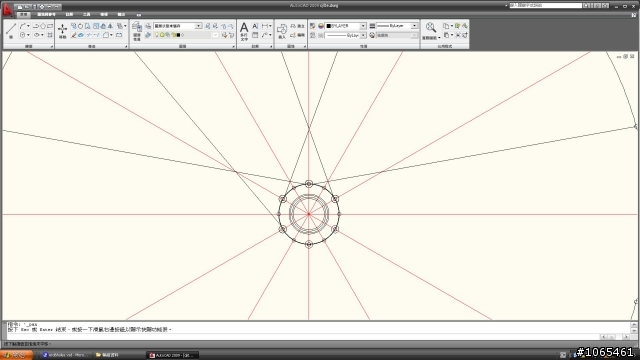

依所欲編輪之排列方式,以直線連接花轂上及輪框上鋼絲孔,此即為鋼絲在輪組右側向視圖,可量測距離做為實際長度計算之用,亦可檢視實際鋼絲編排是否如我意,有無錯誤!

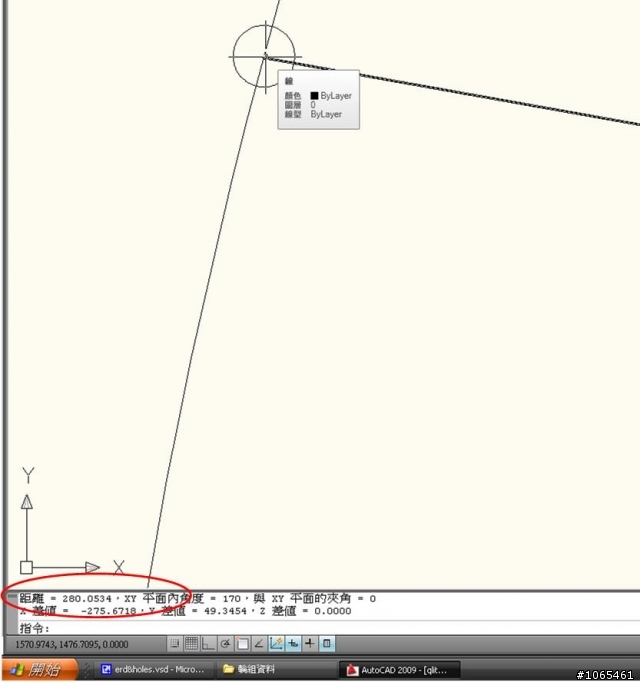

利用距離(dist)指令量測欲知之兩點距離
顯示至小數第四位

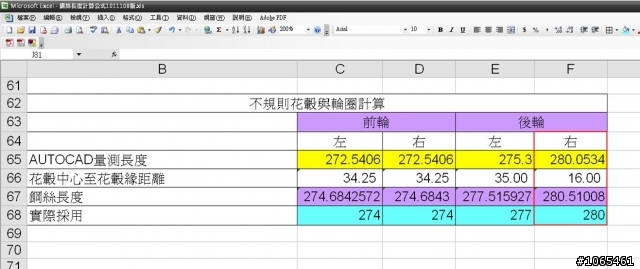

此(數據)與(花鼓中心至鋼絲孔凸緣的尺寸)的平方和開根號即為鋼絲長度
所得結果均為以各點尺寸中心去量測,不同狀況需自行增減!
例如:
使用彎頭(J –BEND)鋼絲,則長度需再減二分之一鋼絲孔徑.
使用直頭(STRAIGHT-PULL)鋼絲,則長度無需增減.
其他各側鋼絲長度計算依樣畫葫蘆!
傳統形式花轂用公式較快,但是可玩玩看是否有差異!
還在等框,實際成品相片改日再上!
