看了版上許多發表自製車燈,讓我心裡的小惡魔跑出來(動手做
)就開始著手設計與製作

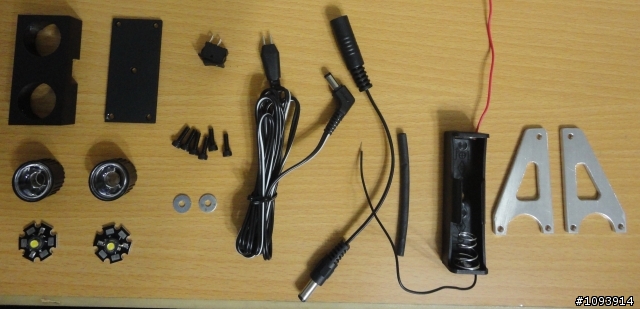

以下為所需之材料(由左至右)
1-燈座(機械加工)1個
2-燈背蓋(機械加工)1個
3-燈柸45度2個
4-HI POWER白光LED2個+鋁基板
5-開關1個
6-3mm*10mm6角螺絲6個
7-3mm華司2個
8-DC電源線1條
9-DC插座1個(原1條)
10-熱縮套少許
11-18650電池座1個
12-固定支架(機械加工)2個
13-電線些許
14-束帶2條
介紹完所需零件,先給燈座特寫(已噴漆)

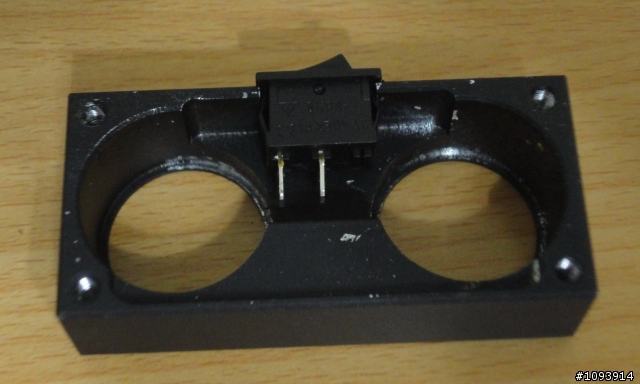

將開關裝於燈座上
再把燈柸裝上

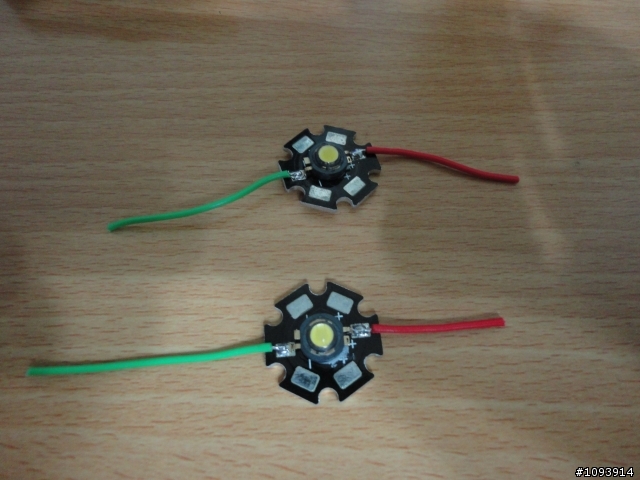

LED將正負極焊上電線

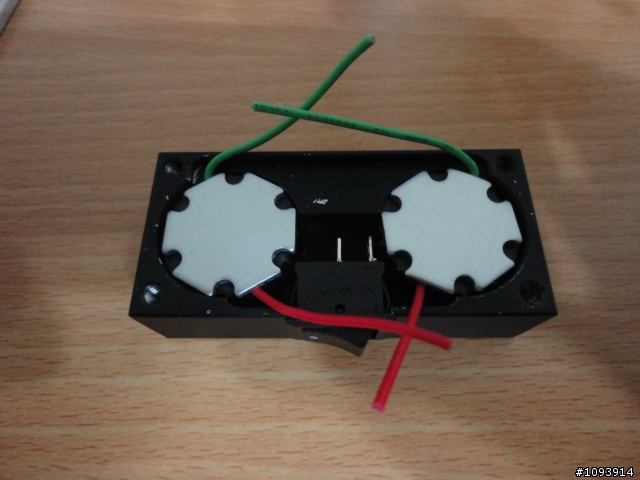

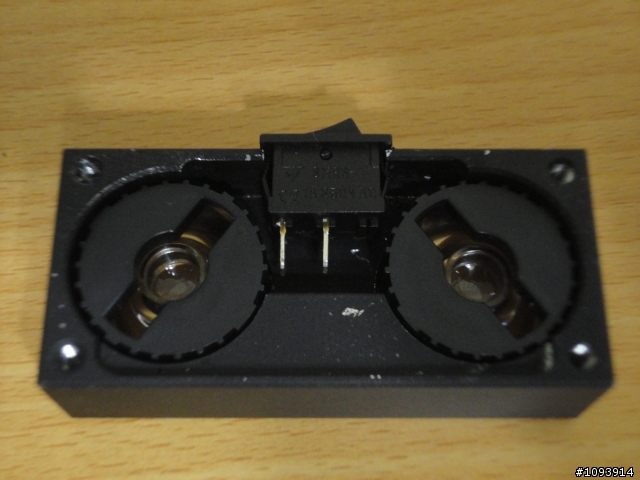

將LED裝於燈柸上

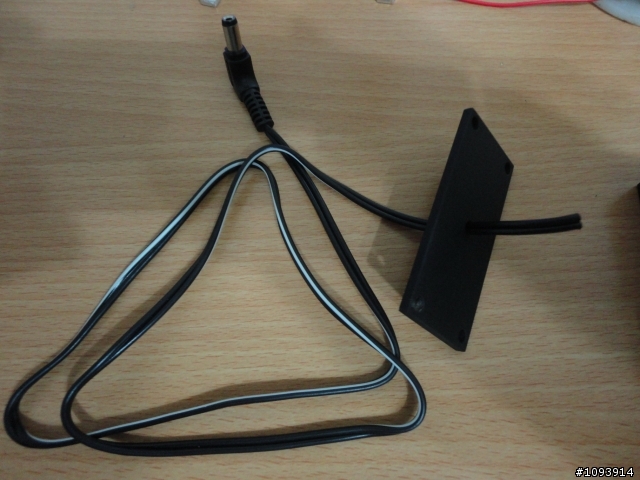

DC電源線過長剪斷一半,穿過背蓋的中心孔
把電源線焊上,LED採並連焊接適用一顆18650電池,用並連主要是未來
可運用手機電池來當外部電源

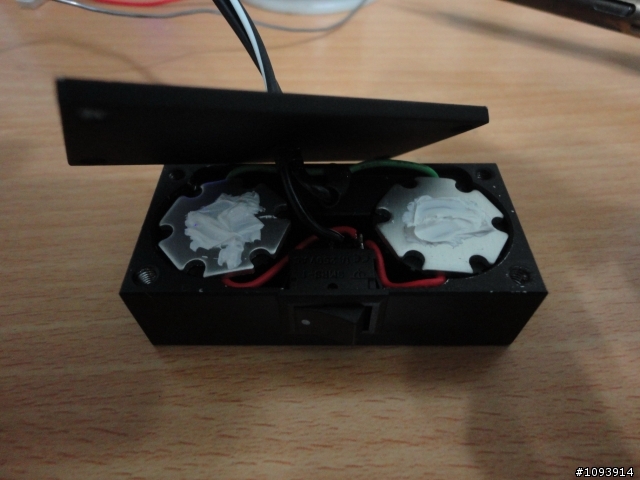

順便塗上扇熱膏,鎖上螺絲就快要大功完成了
來個正面照片

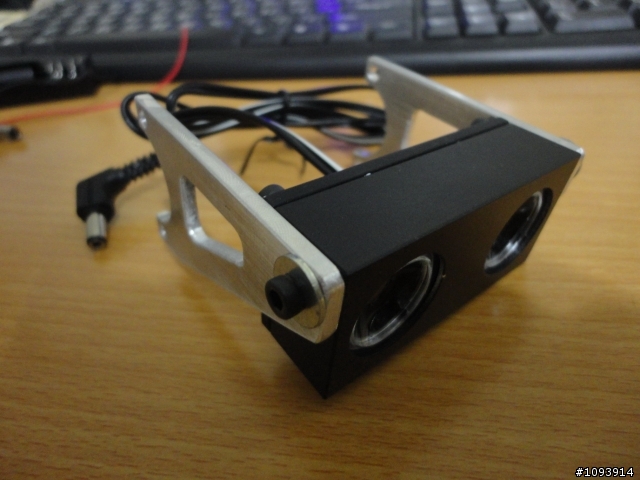

鎖上支架+華司
開關朝下

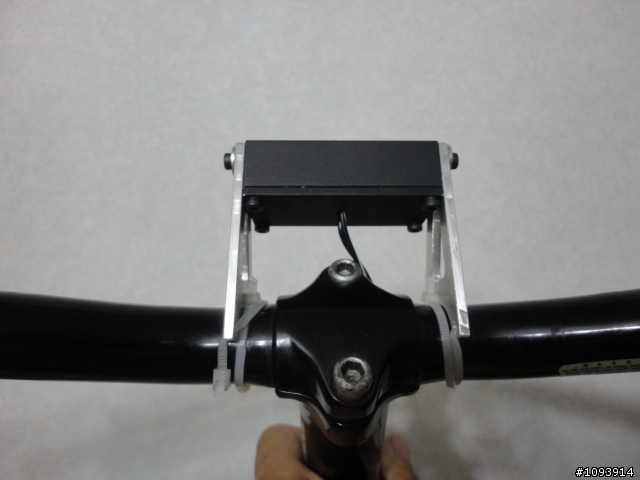

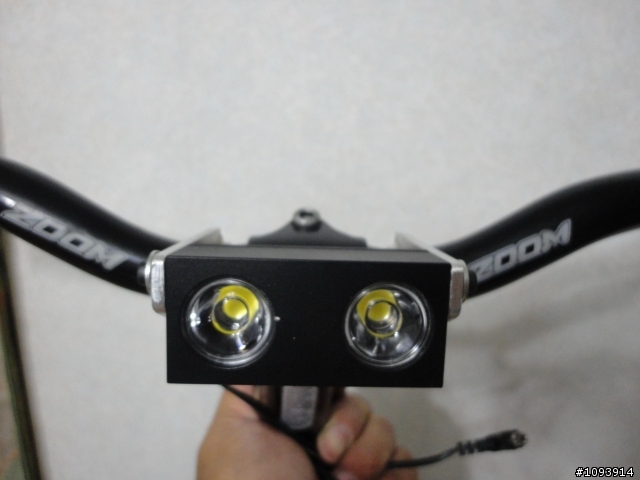

手邊剛好有龍頭與車把,將車燈放置龍頭中間,使用束帶將他束緊
電池座無拍照,有空閒再補上
