[已解決並附上教學]請教 C夾煞車如何調整

j62005

j62005
個人積分：11分
文章編號：17230705

11分

樓主

2010-01-27 17:40

不好意思請教各位，一般賣場車的C夾煞要如何調整

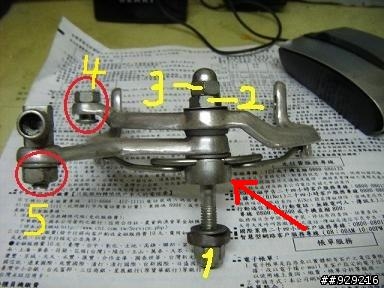

借一下穿山甲大的圖
[已解決並附上教學]請教 C夾煞車如何調整

今天出門時，發現後輪(螺絲3)的部分鬆脫了但還有煞車功能
經歷過上次的C夾螺絲斷裂摔車後特別小心

Google過了調整C夾的教學很少

想請教各位
螺絲1~5分別是調整哪一部份

具小弟的認知
1.固定C夾
4.調整煞車線鬆緊

感謝!感謝!

2010-01-27 17:40 發佈

文章關鍵字 C夾教學

jog50jog50

jog50jog50
個人積分：10分
文章編號：17231060

10分

2樓

2010-01-27 17:59

要調整C夾前要先調整彈簧鋼絲的張力大小和固定端兩側要與輪框平均.

因為和V夾相比差在不能左右微調,所以只要抓平均和固定間隙即可.

wja12345

wja12345
個人積分：28分
文章編號：17232763

28分

3樓

2010-01-27 19:43

依照賣場車的C夾..
4要很緊..
1稍微緊..
2,3,5鎖緊既可...

j62005

j62005
個人積分：11分
文章編號：17241238

11分

樓主

2010-01-28 6:23

自己整理一下
1.固定C夾於車架上
2.調整C夾間距
3.固定(螺絲2)
4.煞車鬆緊
5.固定煞車線外管

不知有沒有錯誤，有的話麻煩各位更正囉

reebok99938

reebok99938
個人積分：78分
文章編號：17249482

78分

5樓

2010-01-28 14:43

j62005 wrote:
不好意思請教各位，...(恕刪)

有些C夾在箭頭比的地方有缺口可以調整C夾左右偏擺(用扳手)

nnnnnnnnnnnnnnnnn nnnnnnnnnnnnnnnnnnnnn nnnnnnnnnnnnnnnnn gun gi by fa bu qi lai

j62005

j62005
個人積分：11分
文章編號：17277741

11分

樓主

2010-01-29 21:03

感謝newbikehon大分享C夾調整方式
還特別PM給我，M01真是處處有溫暖

希望能幫助到其他人

以下為newbikehon大的PM內容
---------------------------------------------------------------------------------------------------------------------------
假設你的夾器跟照片中的是一樣的,那統稱為單軸C夾,可以參考我的調整方式喔!

1----固定整個C夾的鎖固螺絲,此螺絲勿太緊,太緊會導致剎車手感不順.只要鎖緊後剎車不會前後左右震動及可.
如左右剎車片間距差異太大,則需放鬆此螺絲來調整左右剎車片的間距.

2----夾器的預壓螺絲,如需調整請先鬆開3號螺絲.此螺絲通常先放鬆後,再以手直接鎖緊.螺母太鬆則有夾器有間距, 會晃動,太緊則無法回彈.調整的準則是由鬆至緊慢慢鎖,直到夾器不會晃動的那一臨界點即可.

3----用來鎖固2號螺絲.請先固定整個夾器,並用板手固定2號螺絲,再將3號螺絲鎖緊,請盡量在容許的力量範圍內鎖緊(夾器不被鎖壞的容許範圍)

4----剎車線穿過後鎖緊即可.

5----夾器的止線座調整螺絲.可先將5號螺絲放鬆,將線穿過止線座後,再穿過4號螺絲,並稍微拉緊剎車線,此時止線座就會達到較順暢的角度,此時再將 5號螺絲鎖緊即可.

6-----彈簧也是夾器很重要的一個零件,如左右剎車片的間距有微小的差距,可以調整彈簧的張力來微調左右剎車塊.

您的狀況是3號螺絲鬆掉,請確認夾器是否會晃動或者過緊不回彈,如一切正常,請直接固定夾器,並用板手固定2號螺絲,將3號鎖固即可.
---------------------------------------------------------------------------------------------------------------------------

cynosurelin

cynosurelin
個人積分：6分
文章編號：17278096

6分

7樓

2010-01-29 21:27

決定C夾的靈活度是2,3號螺絲. 這兩顆對鎖是怕它鬆動. 要放鬆時先放鬆3, 再放鬆2.
要鎖緊時則是儘量固定2號, 鎖緊3號. 就像在調整滾珠花鼓的動作一樣.
這種C夾沒有辦法調整鋼絲張力, 是固定張力. 所以只能靠1號螺絲裡的兩片特殊墊片來微調.
樓主的墊片似乎少了一片, 你可以觀察前煞的就知了. 一般5號螺絲僅能微調角度, 如果煞車內線會稍微磨到時
可以放鬆5號之後微調再鎖緊. 要調整煞車線的張力(鬆緊)則是調整5號旁邊那個讓煞車線穿過的螺絲
