傳說中的"直"流"驅"動電筒~
進而想起我買很久的手電筒的確只有"亮.半亮.關閉"的照明模式
無奈當初買來後又不太清楚該如何拆開來改這支手電筒
所以遲遲未改裝
以下是賣該手電筒~老闆的說明
* 亮 度：飆破300流明
燈 杯：鋁合金橘皮反光燈杯
使用電池：一次使用一顆18650充電鋰電池.不取巧使用變壓線路.
燈頭直徑：3.5cm
長 度：14cm
開 關：3段式：強 / 弱 / 關 (單純.實用)
* 攻擊型燈頭可攻擊對方．亦可輕易擊碎玻璃
* 優質高透光強化光學玻璃鏡片 . 耐熱 . 耐衝擊 .
* 採用國際專業美國CREE系列最強LED . 史上最亮!!!
* 筒身前後 . 防水鐶閥設計 . 確實防止液入 .
* 唯一全黑暗 . 光束可達500公尺 .
* 筒身後端平坦設計.可光束向上直立放置
* 體積 : 身長 14cm 鏡面直徑 3.5cm
* 筒身直徑設計合理,可用狙擊鏡座固定在魚骨上.
* 最新的第三級高硬陽極氧化 (HA3) 處理防滑微距細紋格．拋光碳黑硬氧漆身 ．表面堅硬耐磨不易刮傷
* 兩段式按壓可切換高亮度或低亮度
* 兩種照度切換功能設計,讓您在不同的光亮環境中做不同亮度之選擇 以節省電源,延長照明的時間。
* 一次使用1個18650電池 (不可使用兩顆CR123A．不取巧使用變壓線路 )
* 採用18650專用準電流驅動 堅持品質．不取巧使用變壓線路．國際專業討論手電筒網站強力推薦 !!
* 採用金屬橘皮反光杯 : 金屬鋁合金反光杯加強散熱以及均勻照射聚光效果
* 高性能防震(經嚴格科學試驗,高抗震性),高強度航太鋁合金外殼,外殼加工採用微距細紋格拋光硬氧技術，手感光滑細膩,燈頭前採用戰術雕花更顯其專業及獨特性,讓您更顯尊榮!
* 購買同時附贈高優值大全配 :
* 全新品2800MAH充電鋰電池3個 (一次使用一顆)
* 智慧型電子式變壓充電器 .
* 戰術帆布袋保護套 .
* 自行車夾具 + 手繩 .
當初買還覺得蠻值得的
18650 2800mah就有3顆
廢話不多說,來講解該如何改造該手電筒

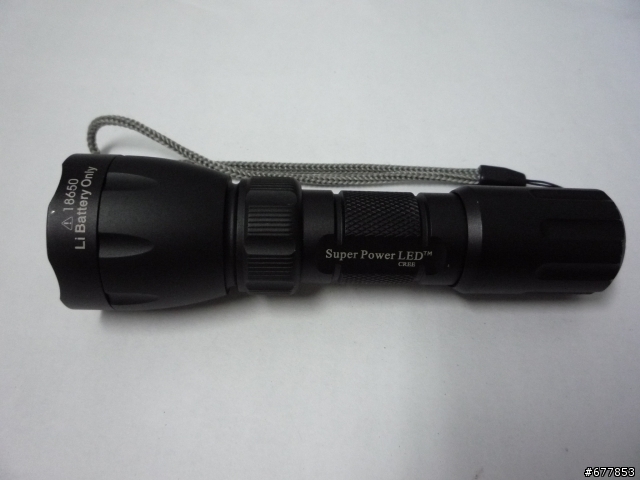

首先是本次要改的手電筒一支

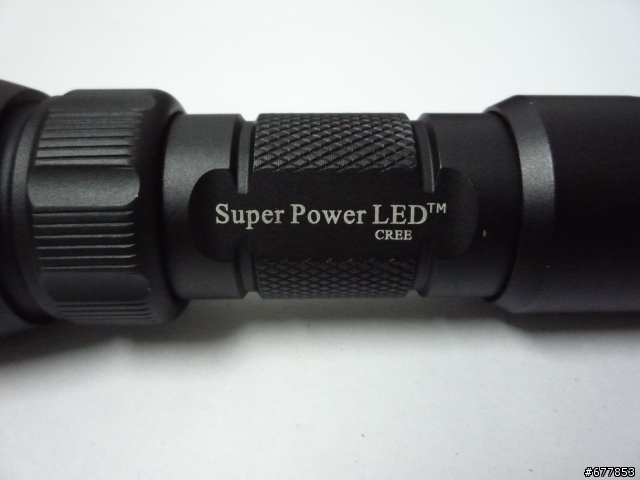

該手電筒的Mark...

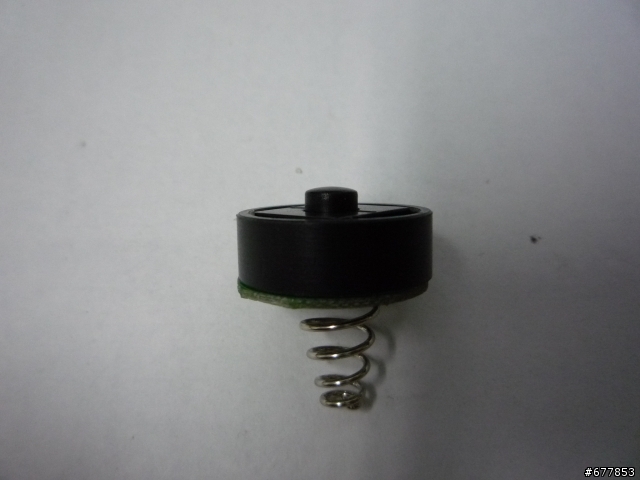

將手電筒後座拿下來,此次改裝也需要改到的

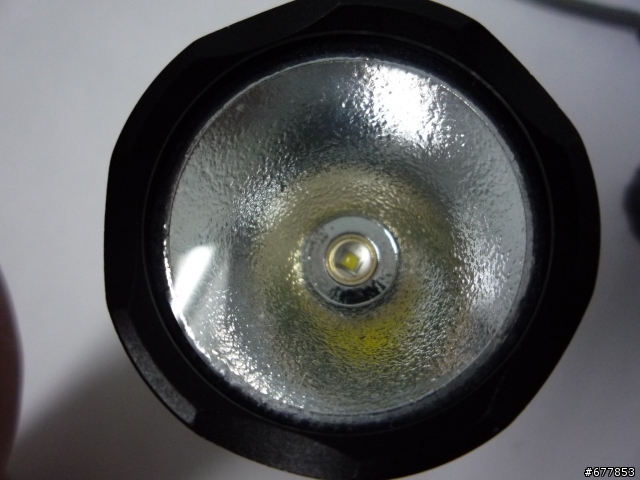

手電筒前燈部位
將鏡片及橘皮杯燈拿掉後可以看到該LED燈泡組了
將LED燈組旋轉取下後的大合照
此次改裝用的驅動電路板,採用7135x4來做調光用
該電路板依照賣家的說明如下
在原版基礎上增加欠壓警示功能，低電壓警示3.0V(微光慢閃) ，使用更放心。原有的功能不受影響，以及多種調光功能。
新版採用功能更強的PIC12F683，由於具有硬件PWM單元，使得弱光檔位不再出現顫抖現象。由於12F629採用軟件模擬PWM調光，所以記憶檔位時會佔用時間，造成弱光檔會輕微抖動一下。頻閃現象則是PWM頻率低造成的，跟是否採用AVR單片機沒有必然聯繫，採用PIC單片機，只要PWM頻率足夠高，就不會有頻閃感覺。其實，就算是12F629軟件PWM也不會有頻閃，所以，過分誇大高頻PWM的作用是沒有道理的。況且，對於7135 IC來說，是不允許過高頻率PWM的，通常不會超過5K赫茲。12F629的主要缺點，是因為由於是軟件PWM，所以點亮後，當需要存儲當前檔位值時寫 EEPROM要佔用MCU時間，此時就會造成輕微閃一下，過後就沒有了。而12F683採用硬件PWM，所以寫EEPROM不會影響當前檔位，也就更加完善了。當然，成本也要高些。
而調光方式為3組11檔如下：
1. 15%－60%
2.微亮－40%－100%
3.低亮－暴閃－警閃－信標－慢閃－SOS

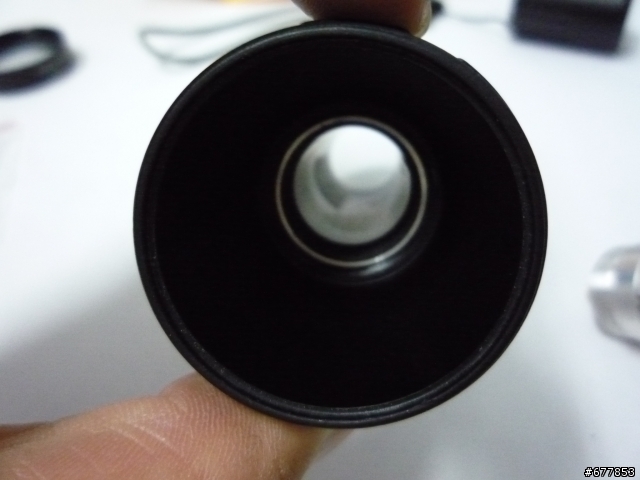

拆光光後的手電筒主體

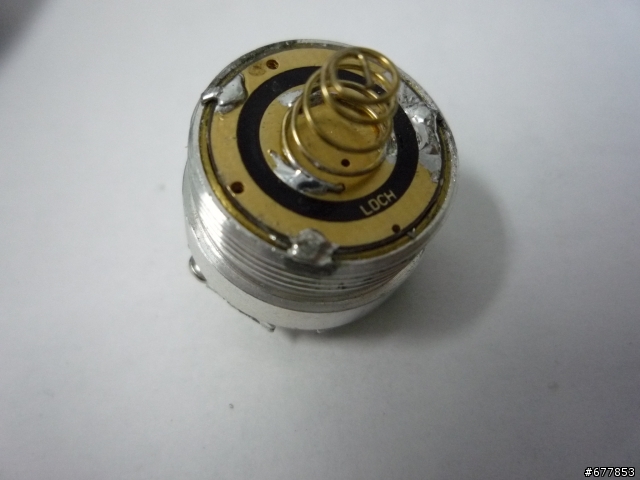

將7135電路板安裝上去
裝上後還需將電路板外圍的負極跟散熱鋁筒銲在一起導通起來
最後把電路板上的正負兩條電線銲上LED的正負極

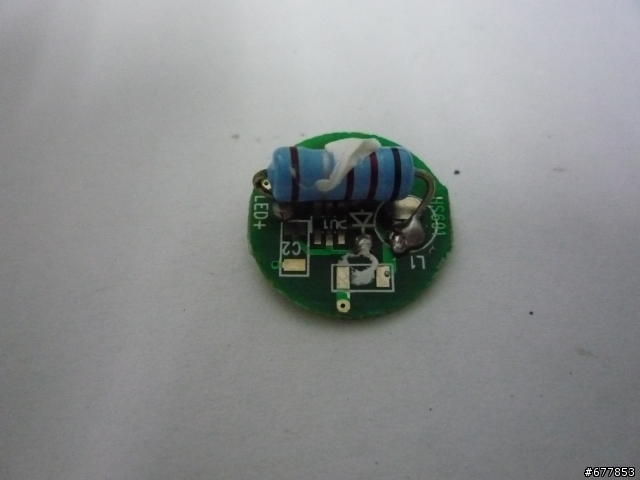

原本手電筒上所謂的直流驅動電路板
LED電路部份改裝後,接下來改裝開關的部份
用尖嘴鉗對上內部兩個凹洞後將之旋轉下來

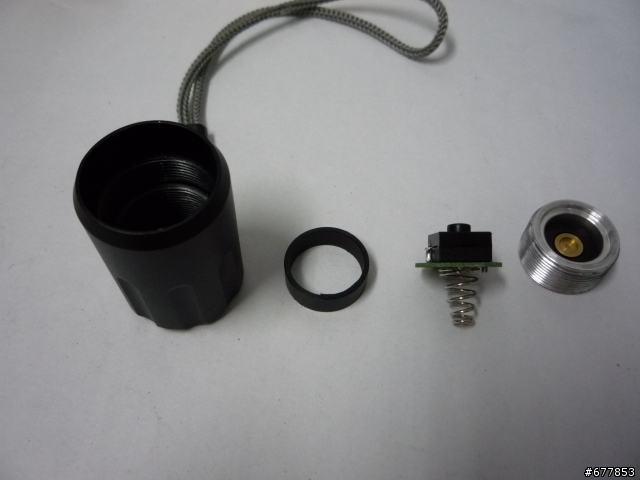

拆下後開關的配件還真多啊......
因原本的開關為"開,開,關"
而其中的 "開" 透過電路串上一顆SMD的電阻
故需將電阻拿掉並銲上導線將之導通
而原開關也需要換掉
這邊找到的開關是"開,開,開,關",比前一個開關多一個開
這個開關有四隻接腳,用一條導線將其中一隻接腳跟另一隻接腳銲起來
變成了"開,關,開,關"
此次更換的開關並將改過的開關換到電路板上
跟換下來的開關來個合照
裝回去時須注意到開關跟黑色的圓環需平行,只能露出開關的按鈕
不然到時怎麼試都會點不亮LED
一一裝回後

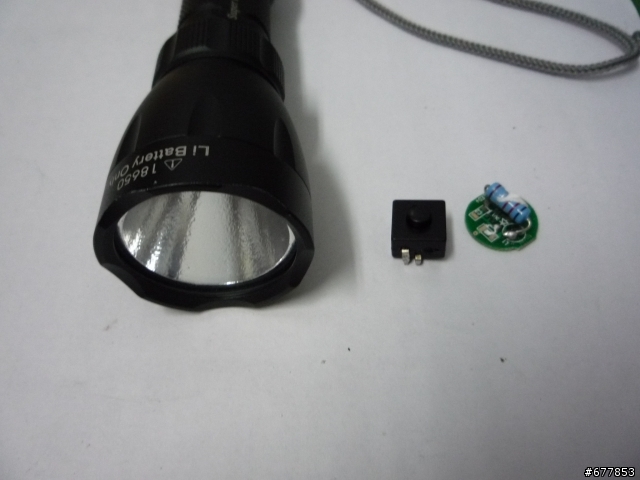

跟換下的電路板及開關來個合照吧!
測試的結果變成了可以依照自己的喜好來決定亮度或是閃爍啦
當然電池電力不足還會提出警告
對於18650沒電路板保護的離電池可以防止過放電
也可以知道是否該換電池了!
