(求助)一體式大盤拆解清洗後，小盤與中盤快貼在一起了。

shen908

shen908
個人積分：1分
文章編號：13427667

1分

樓主

2009-07-20 10:52

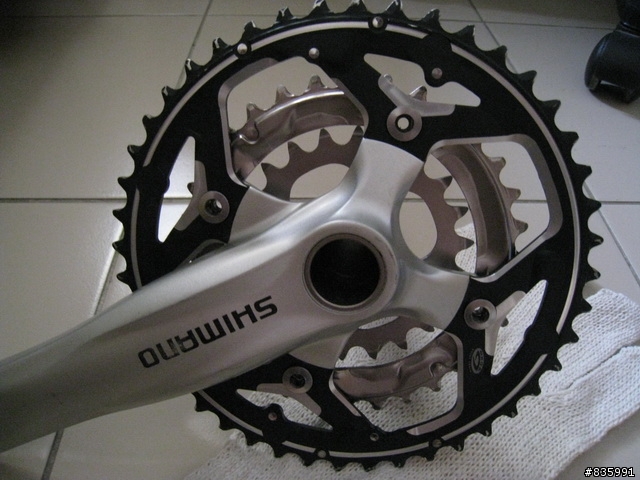

各位前輩好~小弟整理一體式大盤時整個拆解整理，結果裝回去後總覺得小盤跟中盤靠的很近(小盤尖齒部份幾乎貼在中盤了)，所以小弟要請各位幫忙看一下，小盤螺絲鎖緊部分是不是少了墊圈(華司)之類的，小弟怕清洗時沒注意把他沖到排水管裡去了，如果是的話，一般車店有辦法買到墊圈嗎?
附照片
(求助)一體式大盤拆解清洗後，小盤與中盤快貼在一起了。

(求助)一體式大盤拆解清洗後，小盤與中盤快貼在一起了。

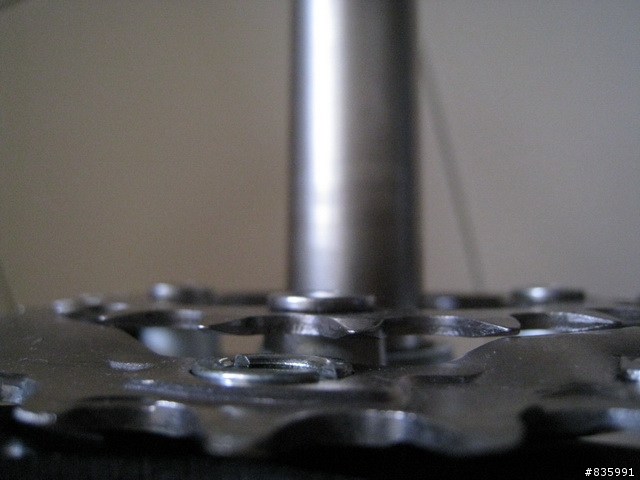

小盤齒片直接螺絲鎖在腿爪上(小盤與腿爪間無墊片)
(求助)一體式大盤拆解清洗後，小盤與中盤快貼在一起了。

(求助)一體式大盤拆解清洗後，小盤與中盤快貼在一起了。

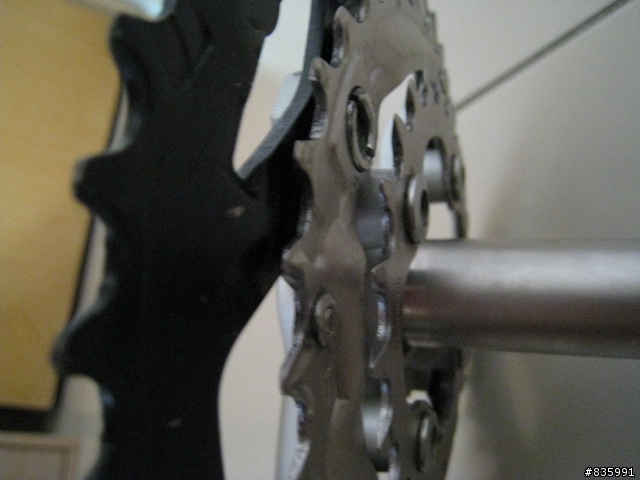

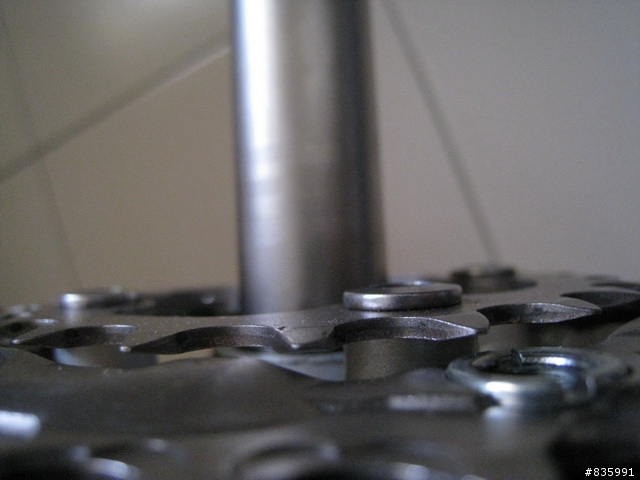

小盤尖齒部份快貼在中盤了
(求助)一體式大盤拆解清洗後，小盤與中盤快貼在一起了。

(求助)一體式大盤拆解清洗後，小盤與中盤快貼在一起了。

2009-07-20 10:52 發佈

文章關鍵字中盤快貼大盤小盤

wenigma

wenigma
個人積分：212分
文章編號：13428193

212分

2樓

2009-07-20 11:12

shen908 wrote:
各位前輩好~小弟整理...(恕刪)

因該您的大盤跟中盤沒鎖到正確的位置
您小盤這樣鎖是對的

shen908

shen908
個人積分：1分
文章編號：13428353

1分

樓主

2009-07-20 11:18

wenigma wrote:
因該您的大盤跟中盤沒...(恕刪)

感謝指教!

這下糗了，一直以為是小盤問題，趕緊重新拆開調整一下。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
果然是大盤放錯位置了。非常感謝wenigma大指教。
錯誤位置

正常位置

油桶怪獸
個人積分：26分
文章編號：13428842

26分

4樓

2009-07-20 11:34

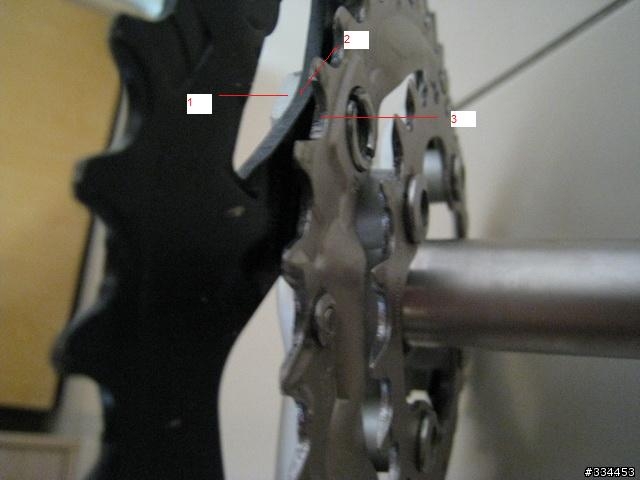

圖內編號1, 2, 3
應該是1. 曲柄 2. 大盤, 3. 中盤
我的猜測是你裝錯順序了
應該裝成2, 1, 3
大盤在外曲柄在中中盤在內
你參考看看

shen908

shen908
個人積分：1分
文章編號：13429000

1分

樓主

2009-07-20 11:39

油桶怪獸 wrote:
圖內編號1, 2, ...(恕刪)

果然高手一眼就看到問題所在，非常感謝指教哦
