IC 編號74HC14 X 2

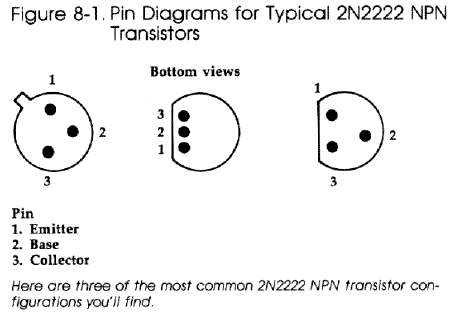

電晶體 NPN 2N2222 X 4
電阻 5歐母 1/2W X 4
2M歐母 X 2 （1M歐母也可 速度會較快） 採用2M歐母 可符合法規每分鐘60～120次
電容 0.47uf X 1
三段開關 X1
900孔洞洞板 X3
反光紙（包裝紙） 2小張（可用日光燈專用反光貼紙效果更佳）
飾品盒 2個 (金飾行老闆給我的)
主角 LED X20
PHILIPS LUMILEDS SuperFlux 紅橙光 Red-Orange , 食人魚LED
三晶圓
規格書連結
http://www.philipslumileds.com/pdfs/DS05.pdf
電池 低自放或鹼性電池 X3
目前有朋友托我幫他改LED
想找等級最高的昭和電工出的每瓦80lm的紅色LED
可惜沒有門路也不知重何著手!懇請光電業界的朋友提供協助!
感謝此篇文章所有參與討論的大大與前輩給了我好多參考資訊！
http://www.mobile01.com/topicdetail.php?f=318&t=928214&p=1

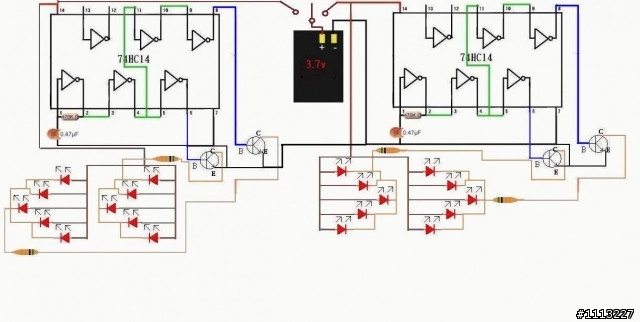

最感謝繪圖的 MAX- 阿維 雖然我是抄襲改版 ...
電阻470k歐母換成1.5M～2M歐母才能符合法規

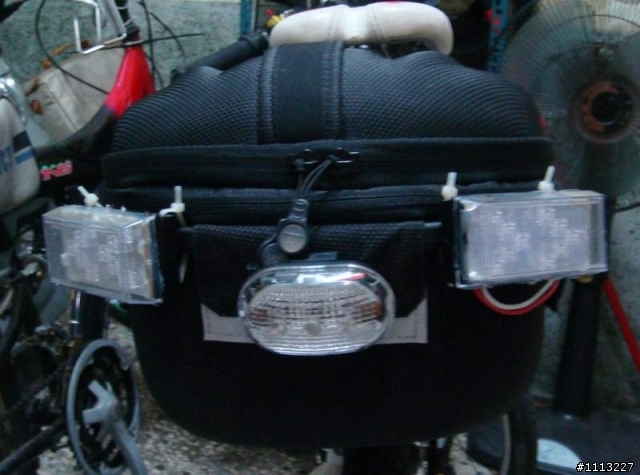

開關再左邊手握把方便開啟 電池放在白色藥罐裡很粗糙！
因為還沒仔細找到更合適的容器！

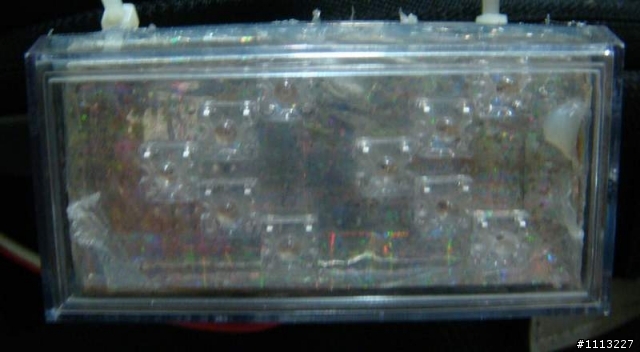

以洞洞板裁好 反光紙+萬能糊黏住再插上LED
再用熱融膠封裝 技術太差 整體非常粗糙
電流120mA下亮度已經超越依靠燈殼改變顏色的傳統方向燈(10W)
而我的電路可乘載到4.5V的電源!3顆鹼性電池串聯
如過這樣的話,運作電流將高達350m亮度可說是爆亮型!
可惜紅橙光 偏紅 離法律規定的橘 ,黃光有點偏離!
