liang909 wrote:
EVE50E大讚，分...(恕刪)

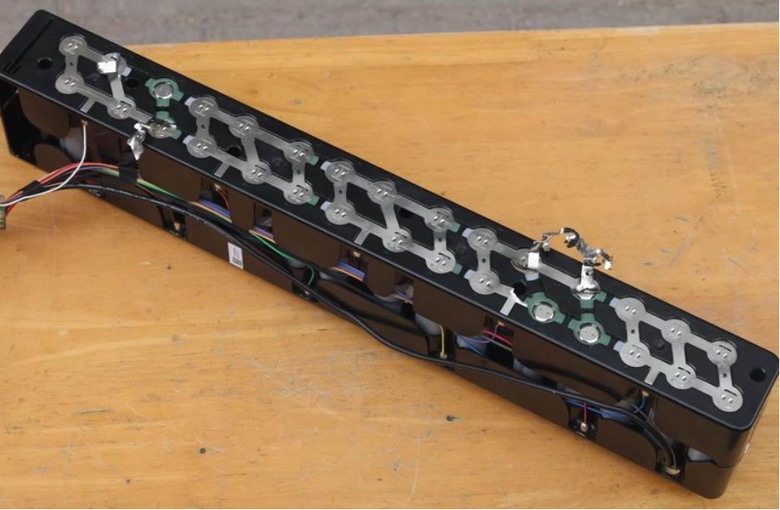

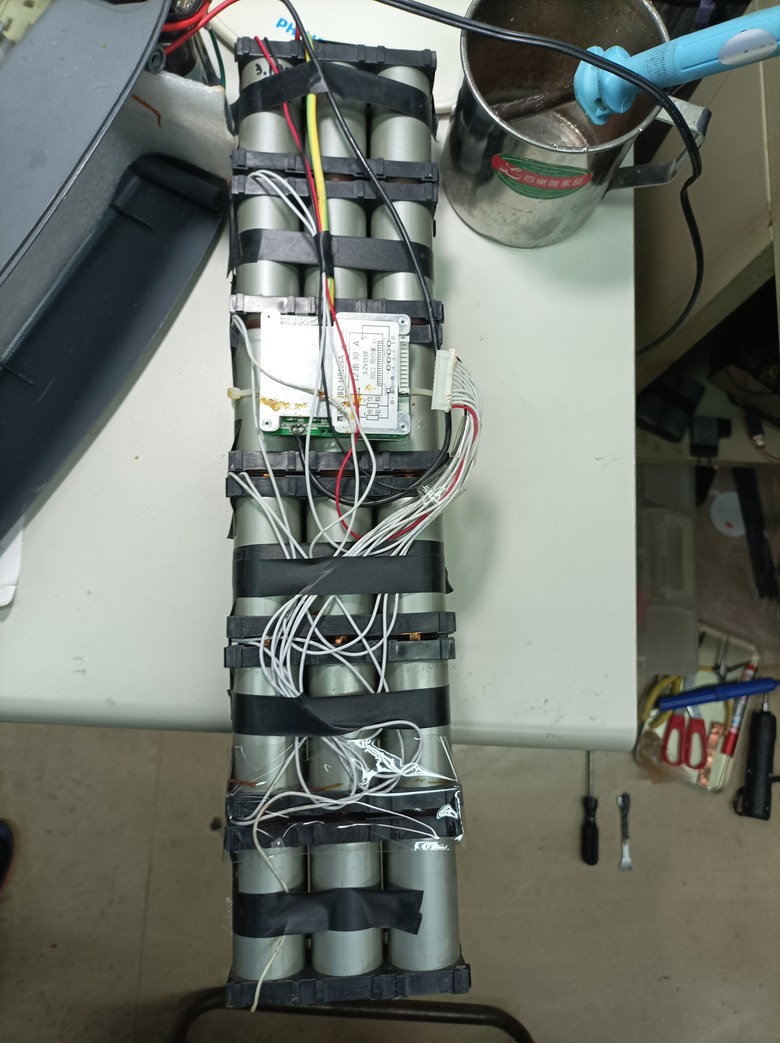

昨晚升級完H-BRIDGE 去試車後，發現加速好順啊，爽...證明老師上課說的接觸熱電阻thermal resistance 是存在的
liang909 wrote:
EVE50E大讚，分...(恕刪)
內阻(或稱源阻)的概念早就有了
但一直到了HIFI音響風行後才開始有了"內阻計"這東西
因為在這之前，想知道內阻，直流就直接用電阻計(其實是量電流再換算電阻)去量
如何量？
2023-12-20 22:38 #6167交流則要計入抗性，稱之為阻抗
阻抗會隨頻率而變，所以並沒有標準貨或通用的阻抗計
如果你曾經活過真空管年代，你應該記得真空管擴大機的輸出分成4、8、16歐姆三個等級
若擴大機專為PA(公共廣播)之用，輸出通常是300歐姆
阻抗高，意味著同樣的功率電壓高電流小，有利於拉長線傳送
且因為在那個年代，擴大機和喇叭間的關係講求效率
所以：通常是機內接4歐姆喇叭，機外接8歐姆喇叭，16歐姆則接掛電線桿或屋頂上的大喇叭.....
所採用的是完全匹配法
也就是讓負載阻值盡可能接近源阻，這樣負載端就能由來源端獲取最大功率了(若有不明
1000樓)然而這4、8、16或300歐姆是怎麼測出來的呢？
在喇叭端所用的是阻抗計，而因為"音響"是寬頻的，理想上希望20Hz~20KHz響應都一樣
可是事實上這是做不到的，尤其涉及電 > 聲轉換問題
一般而言，阻抗值是以1000Hz為基準，負責任一點的(高價的啦！)就會繪出阻抗曲線
如果你用電阻計去量喇叭阻抗，所量到的電阻值一定比標示的阻抗值低，因為量不到抗性
至於擴大機端，因為真空管機都用變壓器匹配，基本上是由真空管的內阻透過變壓器的圈數比計算而得的，當然也以1000Hz為基準
但到了擴大機電晶體化後，一方面採直接交聯輸出，再方面更以大量回授電路以獲取20Hz~20KHz的寬頻響應
而由於大量回授，使輸出阻抗變得極低
（註：穩壓式電源供應器就是用大量回授調節電壓的，所以內阻也極低）
此時擴大機和喇叭間的關係，由‘’完全批配‘’換成了‘’超匹配‘’
新的要求已經不是效率而是“控制”--好的擴大機必須能強力控制喇叭，且理論上，擴大機輸出內阻愈低，對喇叭的控制能力必定愈強
此時，HiFi擴大機的製造或銷售商，新創了一個HiFi指標参數--阻尼因數(Damping Factor)
阻尼因數是輸出內阻的倒數
這很有趣，因為輸出內阻愈小，一倒數過來的因數就變愈大，這符合樹大便是美的原則
然而擴大機屬於主動裝置，內阻更由大量回授所形成，這內阻怎麼測啊？
當時想到的方法，就是用一個低內阻的1000Hz正弦波訊源倒灌進擴大機，把擴大機當負載，量取訊源壓降求內阻
這東西就叫內阻計
注意：因為是交流訊源，所以量到的是阻抗而非純電阻
這原本設計來量取擴大機輸出阻抗的內阻計，後來被延用到許多方面
而在這幾年更大量被用於鋰電池的測試
在研發與製造過程中，工程技術人員如何利用內阻計來改善或管制其製造品質我不知道，但是我相信對電池回收業者而言，內阻計絕是粗挑回收電池的好工具

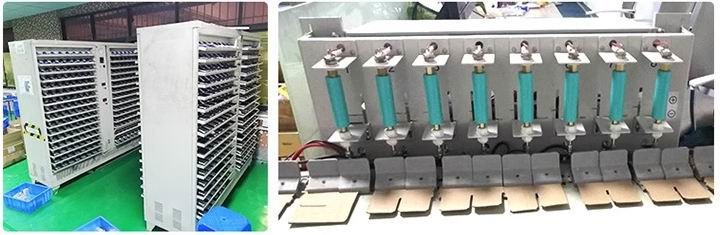

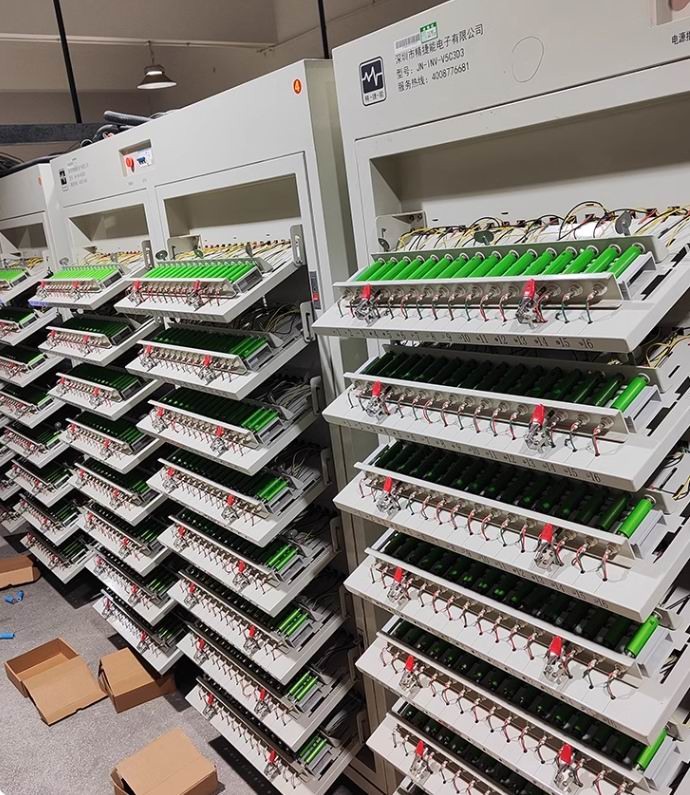

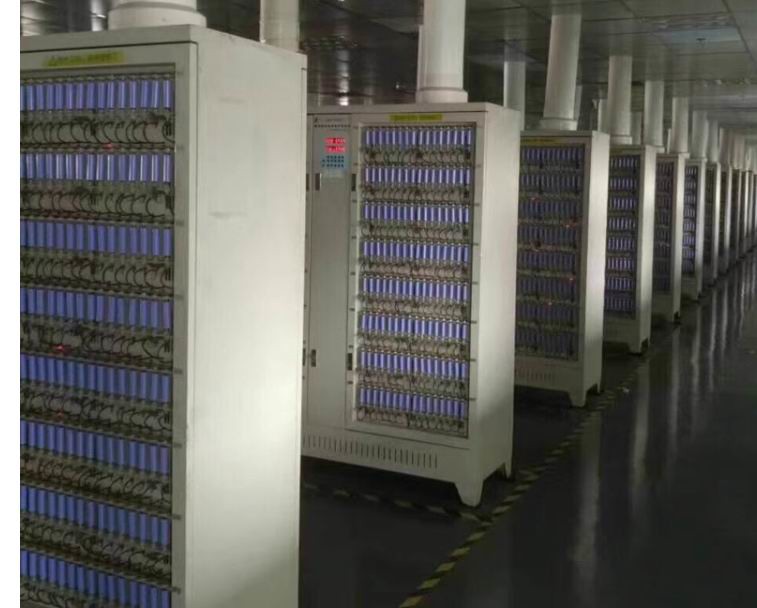

粗挑過後，再進行秤量分容

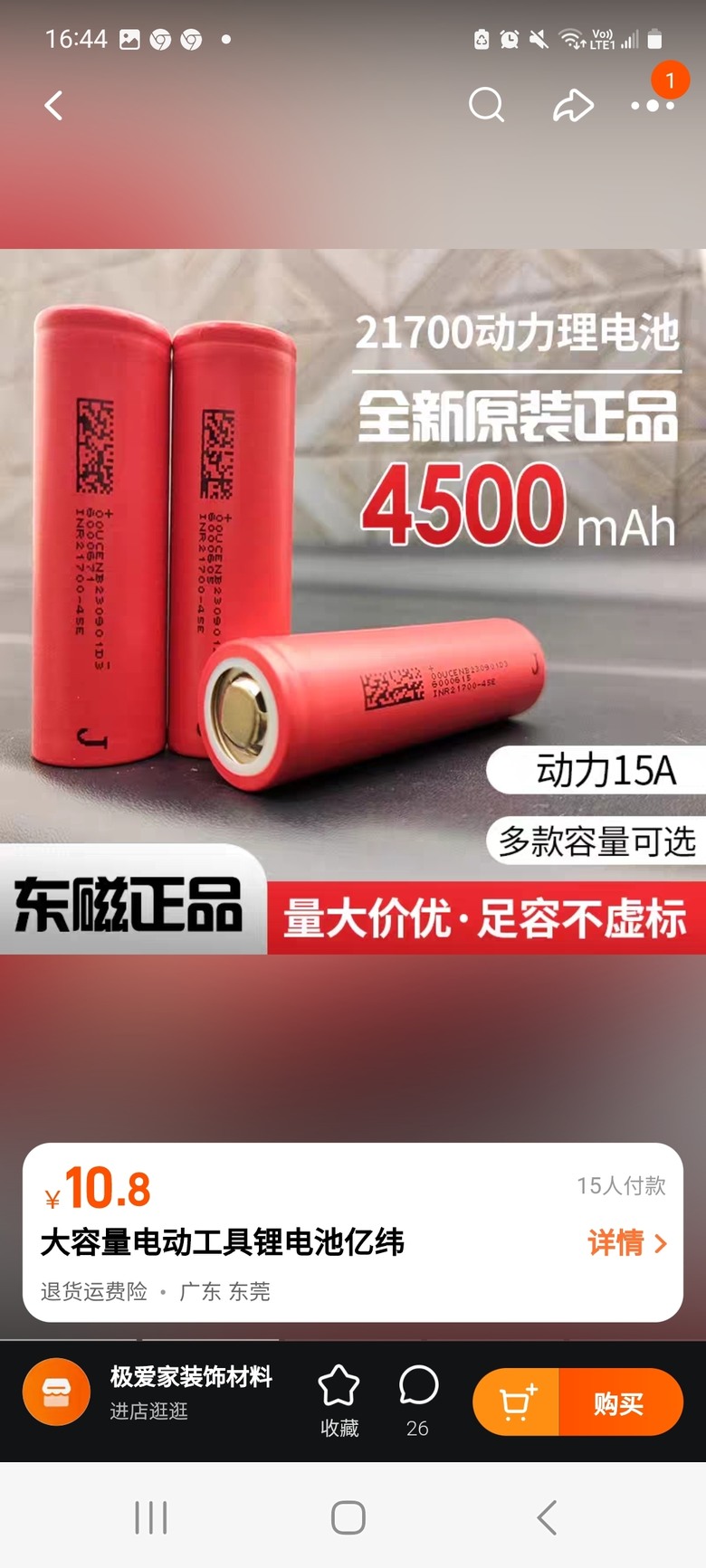

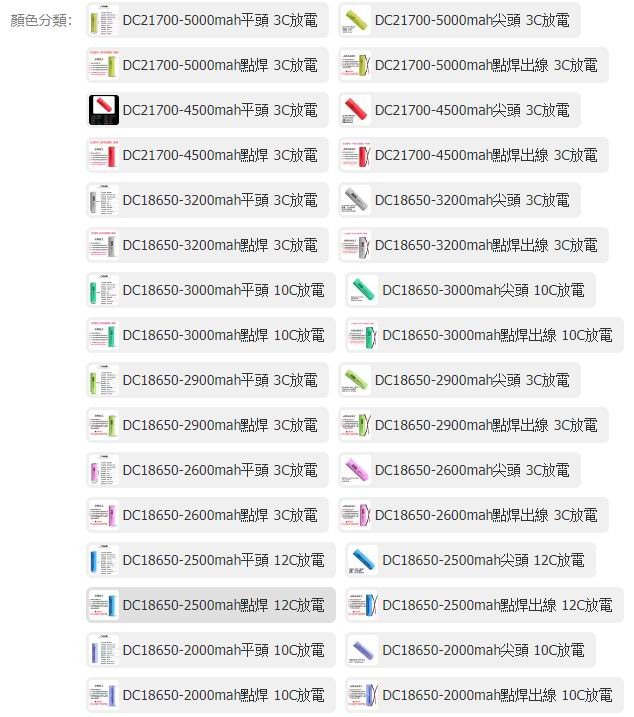

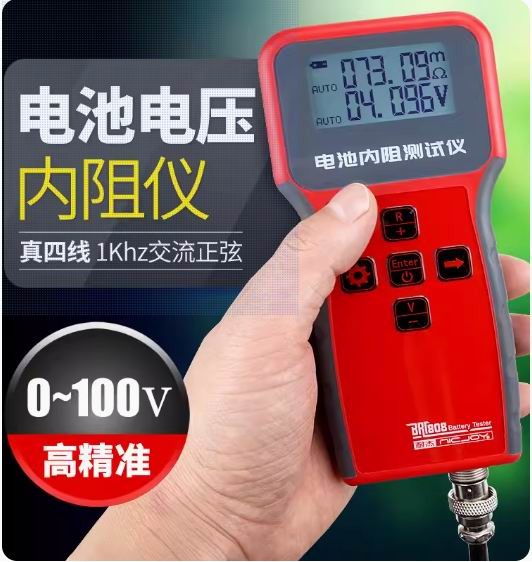

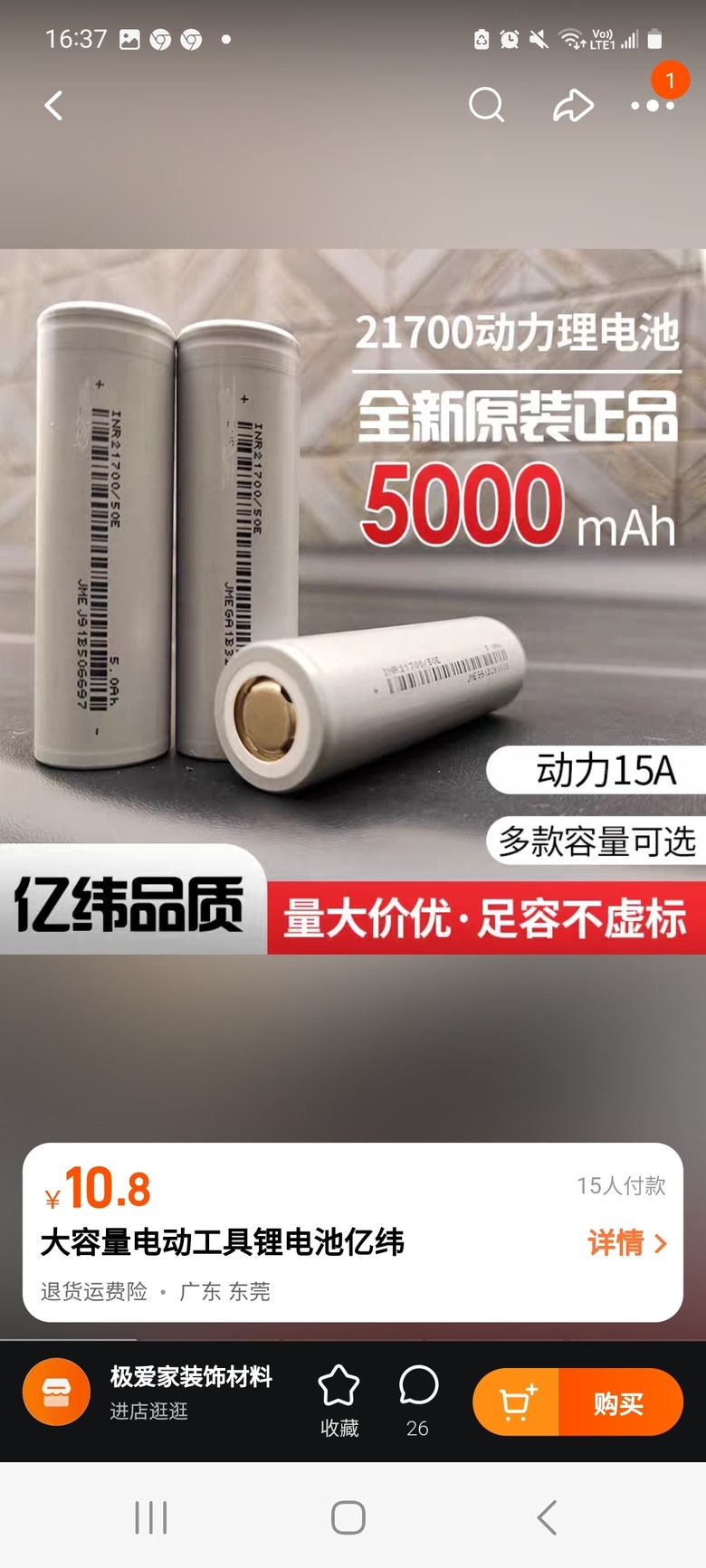

在淘寶上可以買到這種專供挑選電池的內阻計，售價由數百到上千台幣

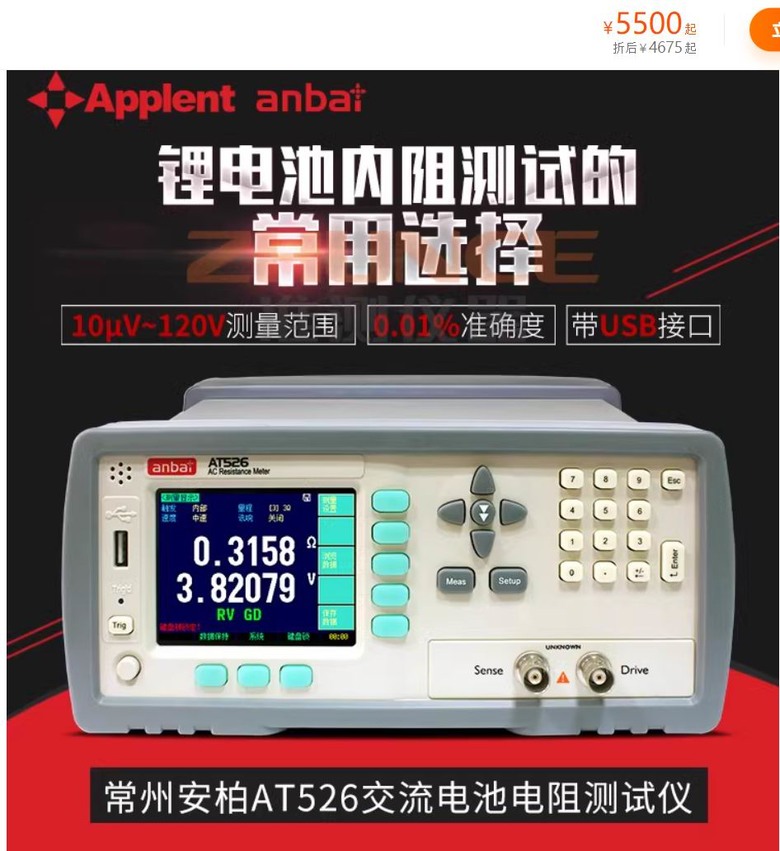

更精密的像這樣，這要好幾萬
事實上，若非研究用，準不準其實不重要，因為挑選的過程只是“比較”，完全無實用上的意義
實用上我們比較在意的是電池在長時間放電過程中的壓降，及其放電特性，我們是在許多廠牌中挑一個廠牌、型號或一整批貨色，而不是在一堆回收電池中挑出可用的
有道是：品質是製造出來的，而不是檢驗出來的
希望你能看懂以下曲線的含義
liang909 wrote:
淺說內阻計內阻(或稱...(恕刪)
kalinka520 wrote:
朽大，大約20幾年前在美商公司上班
真空管在40幾年前就已經買不到囉，1980 apple II 已經上市，90年前後盜版瘋迷台灣
接著第一台 秀珍型CD機播放機上市了，到手價50美元
音響技術1976創刊，1985改版，120期沒有報導過一台真空管機
懂真空管的，都從五燈超外差開始
你能說一下12AX7 / 6BE6 / 6BQ5.....是甚麼管嗎？
前後的數字各代表甚麼意義?
中華商場1992年拆除至今整整32年
大概拆除前10年就已經買不到真空管了
賣真空管很麻煩，管制品，真空管機需要執照，由中華郵政北門郵局憑身分證代辦
真空管壞了，要舊品換新品
德昌、進昌.....這些賣管子的，三不五時就會被勒令停業十天半個月，因為被警總查到帳目不符，超賣
張飛打岳飛，打得岳飛鼻青臉腫，拍短片PO上TikTok惹惱川普，說太暴力了要禁抖音
椪風要有限度
老朽大，小弟建議您過年期間心存善念，化怒氣為感恩讚美聲，是人一生最大修養，星雲法師說的，轉念，讓您衰運從谷底反彈，小弟一直認為是衰神轉世，去年10月拿花去南勢角四面佛拜拜，一陣狂風把桌上花都翻倒，但絕不能向命運屈服就順時針，逆時針再轉一次拜拜，在德昌電子後面，真的有一間專門賣真空管的庫存老店，只是拿電路圖去跟老師傅買幾根真空管的陶瓷座，真空管好像是網路買的拆機品，還是英國人同事寄來的，早就忘記了，而且30年前在軍中的戰車五級工廠也看過非常多真空管，拿來測試戰車發電機輸出功率，很古老的機台，只是當時只有老士官長會使用，用什麼方法完成目標不重要，只要能完成任務就好了，很多人阻止你罵你酸你，但是finally完成後，成就感還蠻高的，這是外商公司請台灣人的工作價值之一，我哪知道那是什麼東東？就像真空管後級擴大器，就當是100W燈泡,拿來試驗，胡搞瞎搞，不會就一直拍照寫信，打電話問英國總工程師，他快被我魯死才做成功的，英國人很有耐心，就算山崩地裂世界毀滅，還是很有禮貌的回答你，像電影食神：老納夢遺，一直覺得你很有潛力，至於電子負載什麼原理，我也不曉得，這是全球化合作的結果，德國設計，英國設計，美國設計，全球供應鏈合作，最後台灣製造高品質產品，讓外國人賺錢，

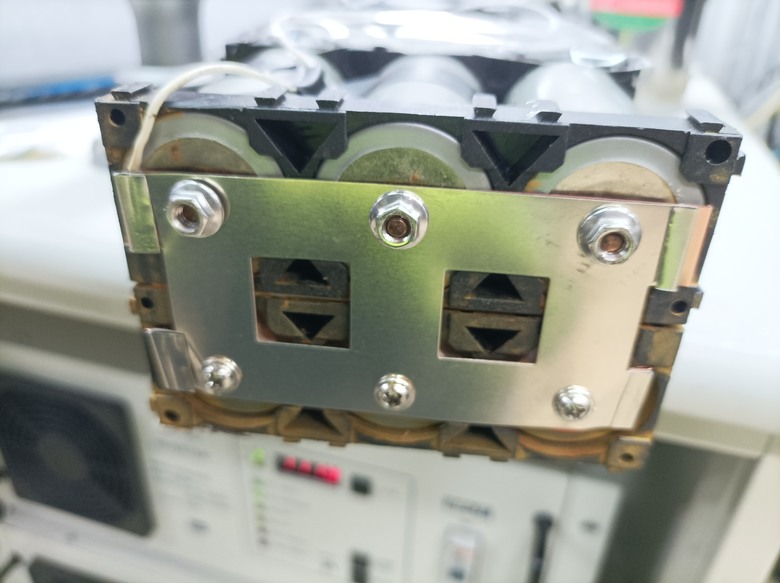

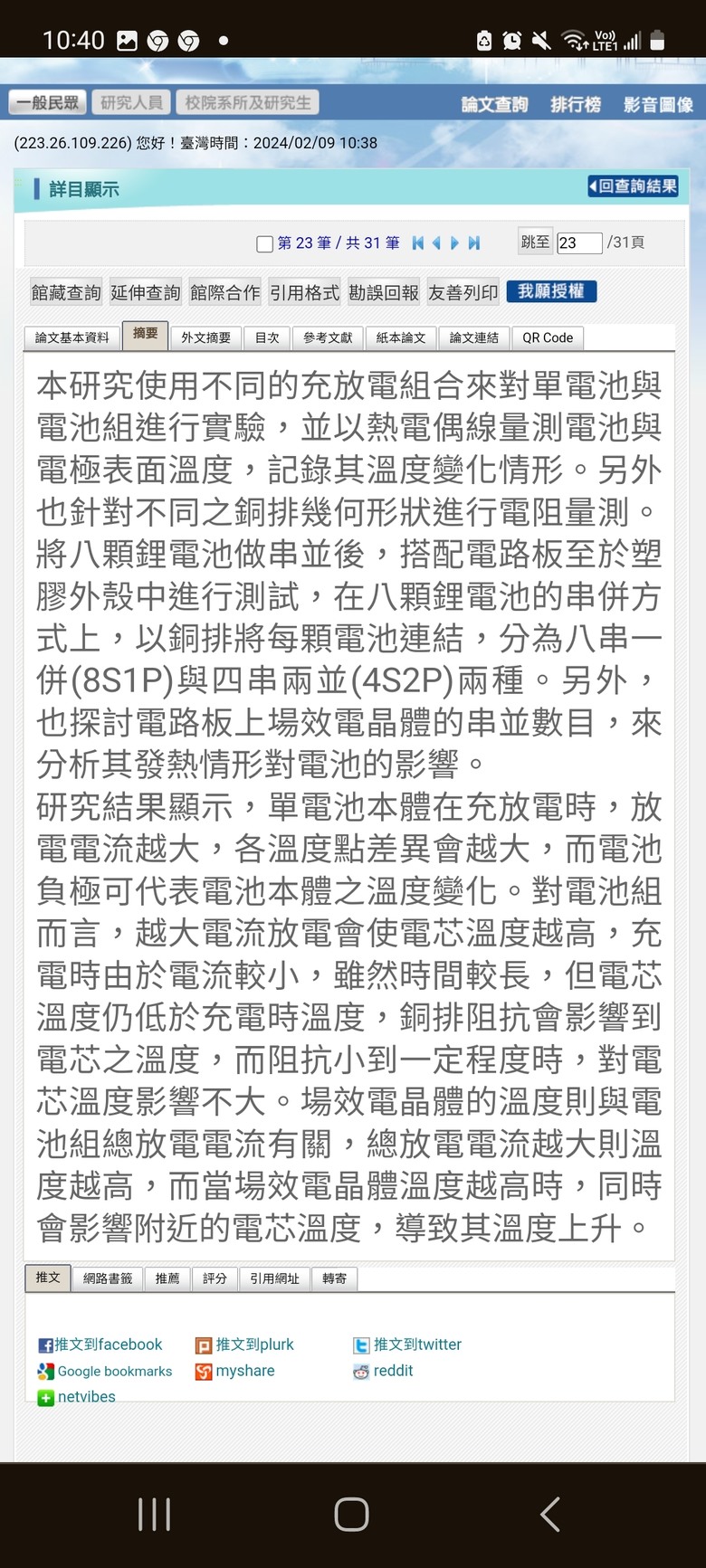

，一年之計在於春，昨晚一直在想2024今年的跟老師討論考試計畫，與看法國電影展，一直找找看有沒有喜歡的法國女明星，突然感覺內心無比平靜，一切雜音都不存在，原來是最近天氣太冷跑外送吹風，偏頭痛耳鳴的錯覺，鋰鐵電池組連接片改H- BRIDGE，能改善的是這張論文圖片說的結論，有一種搞破壞的實驗failure mode就是，把所有影響鋰電池電容量排列組合都試一次，找出最大的引響因子，例如：內電阻不一致，銅連接板厚度，等等，後來還是回歸到原點，買品質優良的鋰電芯，才是最正確的
liang909 wrote:
真空管在40幾年前就...(恕刪)
liang909 wrote:
真空管在40幾年前就...(恕刪)
老朽大，如果您生活充滿憤怒能量，建議您，一邊聽chopin，柴可夫斯基古典樂,貝多芬 C大調三重協奏曲一邊看俄國文學名著，實在驚為天人，翻幾頁後也想取名為尼古拉，受盡壓迫的痛苦小人物，文學是與自己靈魂的對話，有時候物質生活很困乏，飯都吃不飽，但是精神生活卻很豐富，很快樂，俄國電影也有這種成分，有一部電影：大尉叛逃記，超好看的，資料來源：誠品書店
