不良歐吉桑 wrote:
別叫前輩啦，歐吉...(恕刪)
謝謝您的回覆
其實小弟也只是想diy做一個比較亮的腳踏車後閃燈
當然物件也是需要用最省錢的材料來diy最好
8顆LED分成2組(也就是1組4顆)
我想這樣應該很亮了

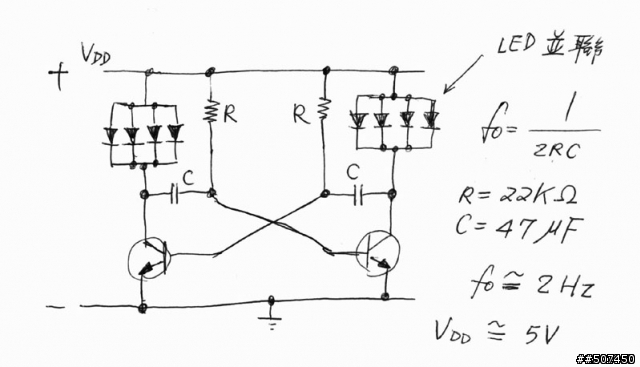

借您的圖來用一下
這電路 依您說的在3.6~3.7V是可以工作的囉?
有什麼需要修正的呢?
2個電容47uF的規格好像體積就會變蠻大的呢!?
在加上電晶體的高度
但是價格上好像也是蠻省的
謝謝您的回覆囉
homemanpc wrote:
MAX-阿維您好
我依照您所畫的電路如圖一
測試結果
只有沒接60歐姆的那一邊LED會一直亮
有接60歐姆的那一邊LED在電壓壓下去後會亮一下
隨即就滅了
請問一下您是依圖一製作的嗎?
還有什麼需要注意的呢?
我用的電池為數位相機的3.7V 740ma
而LED我總共只用了8個LED(4個一組X2)
那個圖怪怪的，反相閘那樣接應該不會震盪。真正的 Ring Oscillator 一定是奇數個反相閘首尾相接，形成一個圈圈，利用各級反相閘之間的時間差來引起震盪。

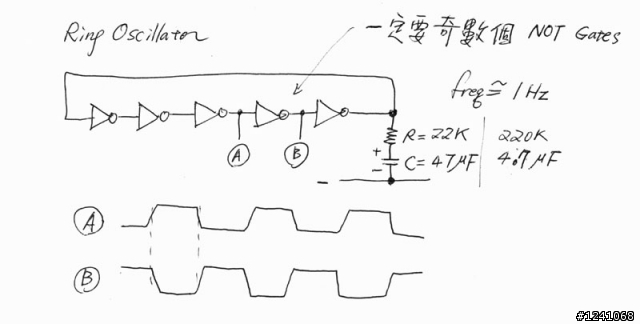

請參考下圖：
5 個反相閘串起來成一個圈圈，電阻和電容用來增加 delay ，圖中的電阻和電容值會產生約一秒鐘的週期，電阻和電容值可以隨意變更，達到想要的速度。
頻率 f=1/(R*C) ，此處 f=1/(22000*0.000047) 約等於 1 ，就是 1Hz
然後取 A 點和 B 點來驅動電晶體。A 點和 B 點的波形﹝電壓﹞應該是剛好相反的。
至於開關用的電晶體，我建議用 2N2222A ，它的集極電流 (Ic) 至少耐得住 600mA ，而前面提到的 LED 四顆加起來才 160 mA ，這樣是綽綽有餘了。而且這顆電晶體的基極電流 (Ib) 不大，只要 15mA 就足以讓電晶體進入飽和區， TTL 的輸出級絕對超過 15mA。
之前討論到的 CS9012/9013/9014 太小，集極電流 (Ic) 最大才 100mA ，一定會燒掉。

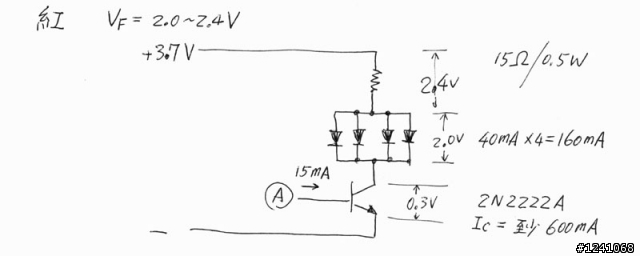

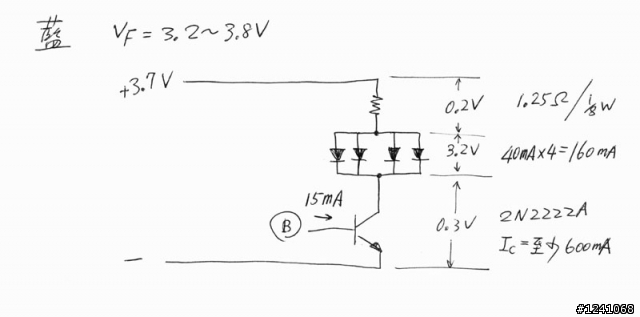

紅光和藍光 LED 的順向電壓 (VF) 不同，所以加上去的限流電阻就不一樣，藍光用的限流電阻算出來太小，乾脆省掉。計算詳見下面兩張圖。
不良歐吉桑 wrote:
那個圖怪怪的，反相閘...(恕刪)
歐吉桑真的太感謝您的知識分享
小弟晚上就去買材料兜兜看
小弟再請問一個問題
若是將3.7V改成單一個12V的小電池
有哪些需要修改的呢
會這麼問是因為昨天去材料行看到一款GP的12V電池
相當的便宜
如下圖
紅色;藍色的順偏電壓是不是要買3.6V以下的呢?
這樣才點的亮
小白不要停 wrote:
看完大大們的專業設計圖
也有點想DIY尾燈的衝動
不知有大大可提供設計出
與機車方向燈原理的尾燈電路圖
可做方向燈的切換與閃爍的設計圖
例:左轉燈、右轉燈、閃爍燈的切換
請專業的大大造福單車族
肛溫
這是網路上搜尋到的DIY
http://tw.myblog.yahoo.com/redseaknight/article?mid=90&prev=91&next=57
這應該是你指的功能吧？參考參考囉！電路呢？不懂
