GT5 J wrote:
我覺得千餘元的德國貨與10元的霍爾感應器主要差在感應器的多寡....越多解析度越高(先不管成本材料等

錯錯錯!
一個是壓力感應，用的是電子秤、體重計的Senser
一個是相對運動感應器，用的是磁鐵+磁感元件，就如裝鋼絲的碼表感應器

二者助力差異舉個例：在停車腳架可將後輪撐空的菜籃車上，裝前驅電機+霍爾助力器
將車架起，輕輕撥動踏板，車會衝出去
可是如裝扭力感應，則任憑你如何轉動，車都不動，因為後輪架空，踏板踩不到力

再以變速車為例：
力感的，高速檔助力最大，因為最用力
動感的，低速檔助力最大，因為大盤轉最快

三以載重為例：
力感的，胖子助力最大
動感的，瘦子助力最大

更以坡度為例：
力感的，上坡助力最大
動感的，下坡助力最大

為什麼？想想看吧

老朽蓋樓之意，旨在路面坑洞處插枝為記，
希望昨日總總自作聰明所犯錯誤，勿要有人重蹈已......

liang909

liang909
個人積分：1673分
文章編號：42284012

1673分

樓主

2013-03-09 9:51

GT5 J wrote:
關於塑膠霍爾感應器，裝在大盤軸心的小明有兩種:

這二種感應器唯一差別只是一個安裝要拆曲軸(要用特殊工具始能拆下)
一個不必，拼貼上去就可以了
其進化動力來自有人不會拆曲軸，或者
加速商業改裝效率

黑盤要跟著BB轉，上面的白點只是磁鐵，裝時千萬別裝反
霍爾一個環狀固定(裝左側)，一個是是用鋼環卡住(可能要裝右側)
別算磁鐵數論解析度，聰明反被聰明誤

信不信就由你了幫不了你

GT5 J

GT5 J
個人積分：768分
文章編號：42285887

768分

573樓

2013-03-09 12:01

小明跟我這樣說:LCD與LED的控制器是不同的....其實是一樣，他的意思是說他都是接單後再請工廠那邊做，就一樣的控制器但因LCD或LED會有不同的設定，如是用LCD不能換成LED，用LED不能換成LCD
像你那組就是配LCD與有電量指示的指把....

我不知你有沒有安裝這個线束集線總成??? (三角形那個)

我問小明那個有電量指示的指把我自己換成無電量指示的一般指把可不可以....他說不行...因為這工廠設定就是LED....不知這方面朽大知道嗎????如果我換成一般無電量指示的指把會不行嗎??

liang909

liang909
個人積分：1673分
文章編號：42298254

1673分

樓主

2013-03-10 0:28

GT5 J wrote:
他的意思是說他都是接單後再請工廠那邊做......

同樣的語言，不同的生活經驗會有不同的語意。
記得一次我收到某家已編好框的電機，包裝內竟有鋼絲、輪框的出貨單，由其格式、單價、字跡……不難想像那”工廠”其實可能只是家庭代工的”工場”。
也就是說，像編框電機這類”總成”的東西，可能都是賣家在接單後才開出材料清單(如鋼絲、輪框)，再加上自家的馬達，一一匯送至特約的代工場去”總成”，然後出貨。

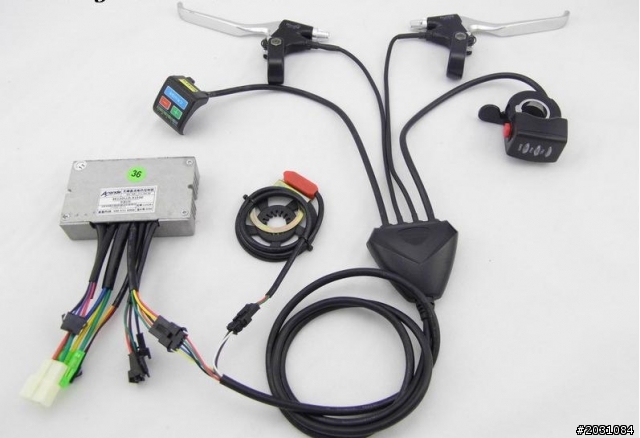

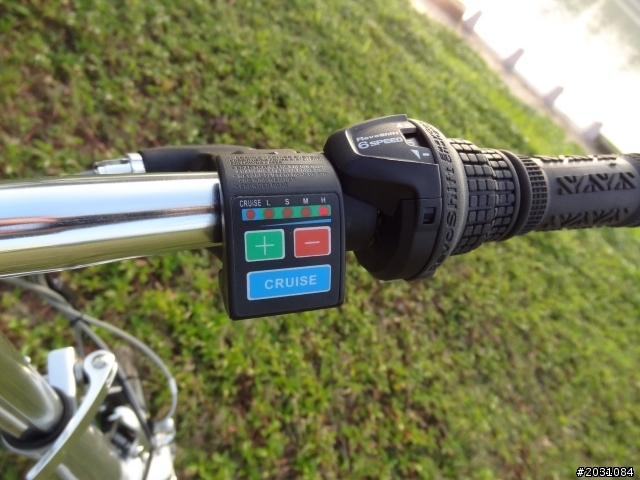

再像圖上這個线束集線總成而言，你必須備齊1.某型電機36V控制器 2.36V LED控制板(配電顯指撥把) 3.36V電顯指撥把 4.兩個斷電剎把等四樣五件東西後，才交給代工場去配線壓模。
以上這四樣東西其中三樣至少都有12V(四輪或滑板用)、24V、36V、48V等規格，而這些電壓可能是在賣家叫貨時才設定。
所以小明說的一點也沒錯。

GT5 J wrote:
小明跟我這樣說:LCD與LED的控制器是不同的....

當然是不一樣的東西，一個是LCD面板數字+符號顯示，一個僅僅是燈號顯示。
這中間不只LCD與LED的配線不同，當LED配上電量顯示把時，LED原有的電量顯示配線也可能被省略掉。
…….我這樣說，你想到什麼了嗎？

GT5 J wrote:
我問小明那個有電量指示的指把我自己換成無電量指示的一般指把可不可以....他說不行... 因為這工廠設定就是LED......

大大呀，閹都閹掉了，突然又說想生，這話怎說好呢？

GT5 J wrote:
不知這方面朽大知道嗎????如果我換成一般無電量指示的指把會不行嗎??

行呀行呀，要將元配換小三這個老朽在行。

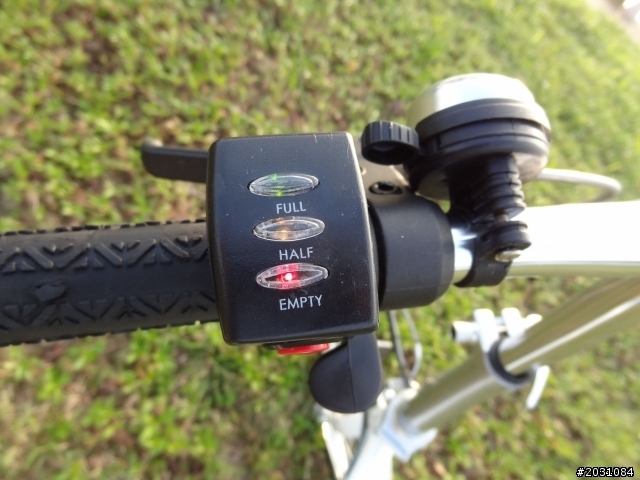

在一般有電量指示的加速把上總共有五條線：
1.+36V
2.電門(鎖)
3.+5V
4.霍爾調速輸出1~4.2V
5.共地端
將線束剪斷剝開，只要有三用表就很容易分辨出來：
1. 以三用表電阻低阻檔，一端接電池接口+端，一端量以上五線，阻值最低者就是+36V，用膠帶包起以防危險。
2. 以同法一端接電池接口 - 端，一端量以上五線，阻值最低者為共地端(應該是黑色的)。
3. 改量被剪線的加速把那一端，先以顏色辨認+36V線，以三用表電阻低阻檔量其它三線(已知共地端除外)，其中電門On時阻值近乎零者，是電門(鎖)線。
4. 小心接上電池，以三用表直流電壓檔找到+5V。
5. 剩下的一條就是霍爾調速輸出。
線都找到了，換裝就不難了

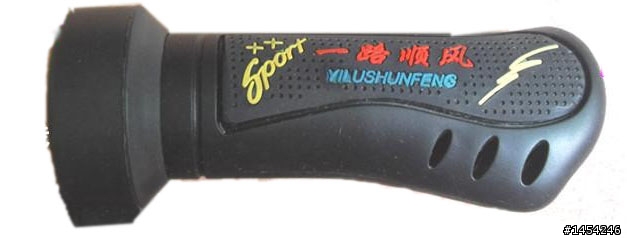

你的”小三”，雖無電量顯示，應該有電門(開關)吧？!
若有，還是得接5條線，先將找出的+36V及電門(鎖)端接到電門開關(三用表一量就找到了)即可；
若無則接三條，但電門要另設開關(鎖)，將找出的+36V及電門(鎖)端接到On/Off開關即可。
好了，現在就剩三條線了。一樣，先分辨地線(應該是黑色)，再找+5V(應該是紅色)，剩下的便是霍爾輸出了。
簡單吧，但這三條線可千萬別接錯，接錯就毀了。
