Ken一路發 wrote:
看完整棟樓,自己也心...(恕刪)
點銲機和焊槍焊接都是學問和技術的累積...
建議這位大大, 還是再練習焊槍焊接的技巧, 會終生受用,.... 如果真的作不來, 移駕請教或私訊朽大, 應該比自製點銲機來得上算
kmirdc wrote:
點焊機和焊槍焊接都...
(恕刪)
原本就打算自己慢慢焊,所以溫控焊槍都買了.
想要改用電焊,是我怕這麼多顆電池,若是沒焊好,將來騎乘過程焊點脫落,就GG了.
改裝這一台主要是上班交通用,要從淡水騎到內湖,單程25公里,
原本平時一個禮拜有1~2天會騎公路車上班,約60~65分鐘,但總是滿身汗,上班不是很方便.
之前也買了一台現成的電動自行車來試騎,均速只有20km左右,最快速度只能到25km,比我人力還慢;
電動輔助模式也比我騎公路車還累,而且還沒到美堤河濱公園就沒電了.
上網看到這棟大樓這麼精采,才想自己來組裝一台,讓自己可以上班途中欣賞美麗的河景,
並遠離河堤內車水馬龍.
現在我先將錫膏點在電池上,用指甲摳不下來的,就算有吃到錫,
焊10顆有8顆失敗,目前也才完成10顆左右,不過至少是有進展,
這禮拜天氣不是很好,剛好給自己Study一下,這兩天若還搞不定,
再請神人們幫忙指點指點
組焊 18650
Ken一路發 wrote:
原本就打算自己慢慢...(恕刪)
事實上，量產化之商品電池之所以用點焊，最主要原因只是為了製程控制與自動化
可是這類點焊電池，事實上都只用於像筆電或行動、備用電源之類的細水長流性電池
在動力電池，不用錫焊就非用螺絲鎖不行(你拆過航模電池嗎？)
為什麼點焊不適用於動力電池呢：
1.點焊通常只能用鍍鎳鋼片，因為鋼的電阻比銅大很多，如此才能以銅銲針在觸點上產生高熱而溶接，不信，請試點焊一下銅片就知。
2.點焊打一次兩點，打兩次四點，全部都是"點"，點的電阻比錫焊"面"要大很多
所以以鎳鋼片點焊，存在於鎳鋼片和焊點上的連接電阻會比用錫焊大很多
連接電阻大，會有什麼問題呢？
1.電流大會發熱，如果是用錫焊，鎳鋼片一熱過錫熔點，錫就熔斷噴飛了(像保險絲)，如果是點焊，怕會燒起來。如果你不信，試一下就知道了：只串二串，先用鎳片錫焊，充飽電，用粗銅片將開路端正負短路，此時你會看到錫焊點立刻熔斷噴飛；接著試點焊，在短路的瞬間，你會看到鎳鋼燒紅、冒煙...哪一個危險，自己判斷。
2.騎車會騎到電池燒起來當然太誇張(至於充電把妻小、房子也燒了的，就更不可饒恕了)，但即使電池不燒，長時間處於高溫的鎳鋼片，很容易就鏽蝕了。不只是點焊的鎳鋼片會鏽蝕，錫焊的也會。只是電池都被熱縮膜封住，看不見而已。
所以：
老朽在You-Tube上的示範，唯一可取的只剩下錫焊功夫，其餘都不可取
這老朽在樓上早有表明，看你有無爬到而已
因此建議：
1.動力電池，錫焊是絕對必要的

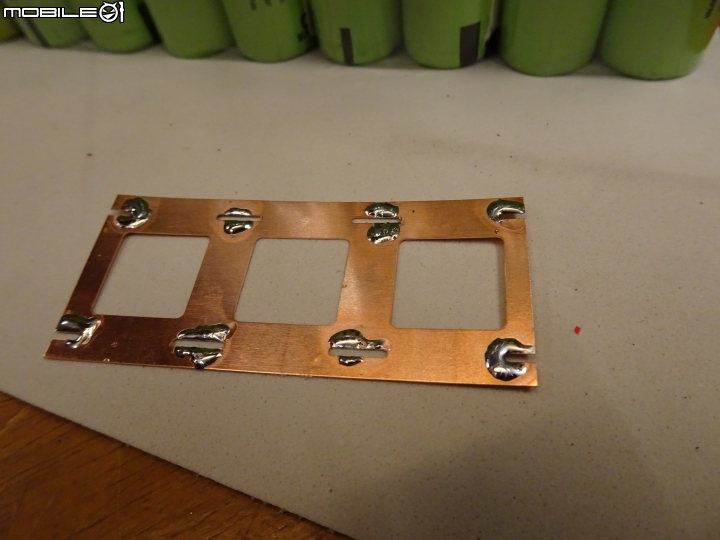

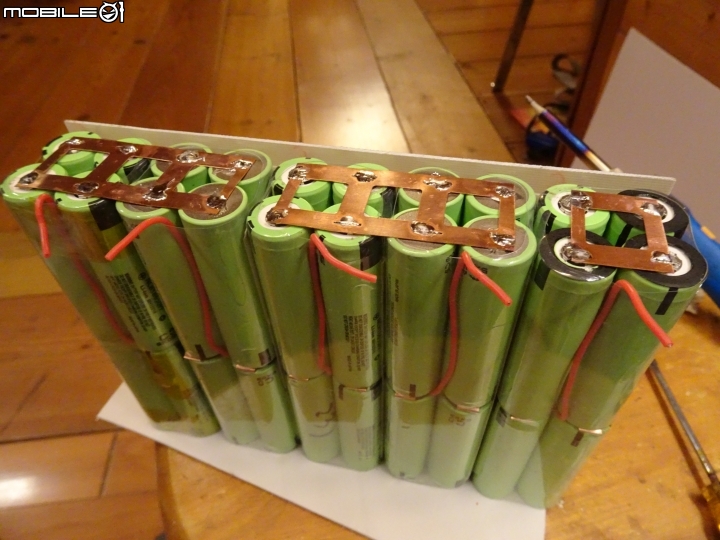

2.改用銅片連接，能用專用銅片最好
若有不明，請爬文，由下往上爬，不要由上往下溜
錫焊，主要可能發生的問題只在技巧(可能把電池熱壞)與焊點品質問題，兩項都可透過學習改善至消除
但點焊鎳鋼片所產生的問題，卻是結構性問題，不改變結構，解決不了問題。
(其實，我們現在面臨的許多問題，全是結構性問題，結構不變，七力七修都無解。)
Ken一路發 wrote:
1.焊錫碰到焊槍,就變成一顆球狀,沾不上電池,有時還直接掉在桌上
2.焊電池時,焊槍拿起來,焊球也跟著焊槍上來
3.錫球空焊在電池上方,指甲輕輕一摳就掉了
Ka大還在時(此話有語病，其實他現在還在，只是不來打屁了)常被老朽打槍
因為他總是說黏錫，我說錫是用焊的不是用黏的，用黏的一定黏不住
怎樣焊?就是兩個被焊體及錫絲一定要同時加溫至同溫，如此三者才會被"焊"再一起
用熱錫去貼電池的冷屁屁，一定貼不住的

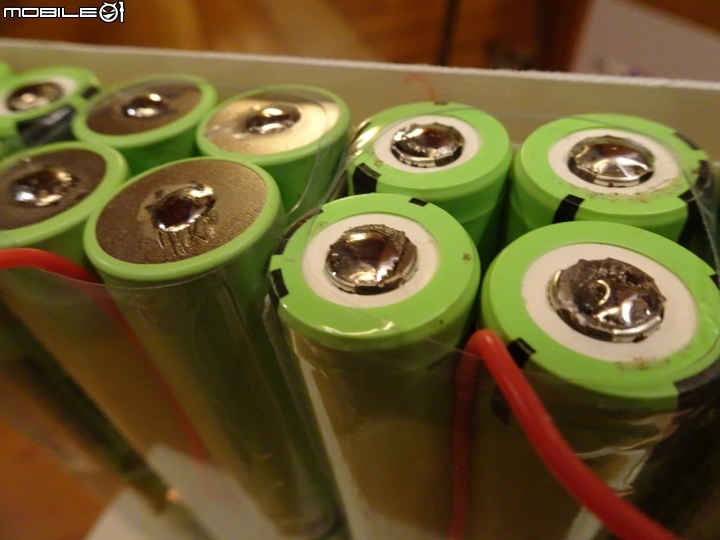

因此，如果想將錫熔佈在電池電極，一定是將電池先加熱，然後將錫絲從烙鐵與焊點的縫隙中湊過去
錫，是"熔"在電極表面的
如果先將錫熔了，再塗到電極，電極是冷的，一定塗不上去
而我們之所以兩面先吃錫，然後將錫熔再一起，也是為三者同時加溫
至於用錫膏，就真的是要用黏的了
也就是將錫膏先分別塗在電池電極和銅片上，然後將二者黏貼再一起，再用烙鐵快速加溫
為了提高烙鐵到焊片的熱傳遞效率，可在黏貼前，先在焊片正面吃點錫，貼上加溫時，烙鐵碰觸錫點，熱很快就傳布過去了
不過，用錫膏黏焊，雖然可焊，機械張力不足，容易扯掉，所以還是乖乖用錫絲焊穩當一些
它不是練功夫，練功夫要時間與毅力，錫焊只是技巧，心有靈犀一點通，幾分鐘就能學會
以下幾點可以剪貼列印，逐一檢查，若都過關，馬到功成
1.選一把合適的烙鐵，溫度要夠，但瓦數不能太大，溫度太高烙鐵頭容易氧化，所以，能瞬間升溫的會比較好用
2.烙鐵頭一定要維持相當面積在可吃錫狀態，不吃錫的頭不能用
3.選一捲適用的錫絲，不論價格不談好壞，合適的錫絲就是好焊，自己多試就知，五金行20元一捲(筆狀)也有不錯焊的
4.先在廢乾電池上試，要試到三秒鐘就就能將熔錫擺平在焊點上，擺平的意思是暈開，用刀都刮不下，不是用指甲摳
5.廢乾電池上試過，找廢奶粉罐試，焊點面積大散熱快，手腳要快才能將熔錫擺平在奶粉罐上
6.廢奶粉罐試過，在找幾顆廢18650來試
以上都過了，方可正式開工
切記：每次在18650加熱時間愈短愈好，超過10秒千萬要避免
如果你能到大湖公園來，老朽真的能在30分鐘內把你教會---或至少讓你搞明白你的問題在哪裡

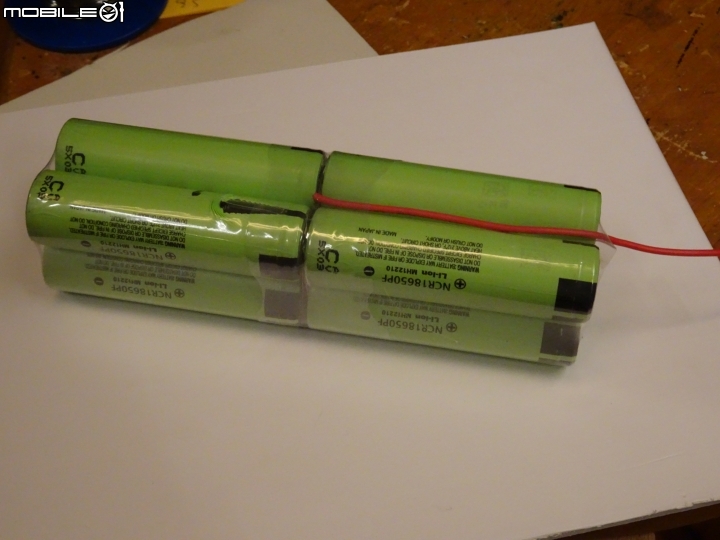

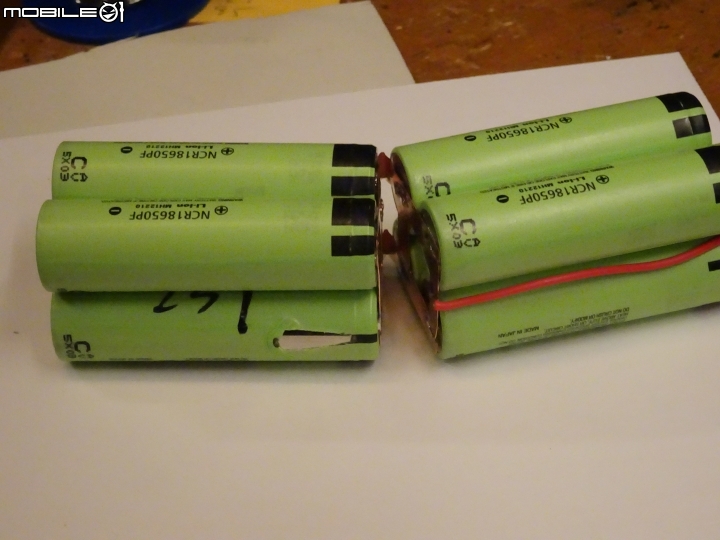

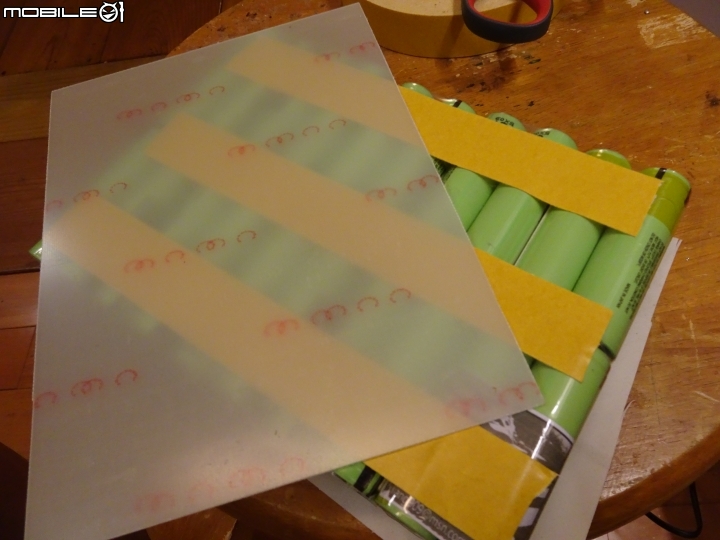

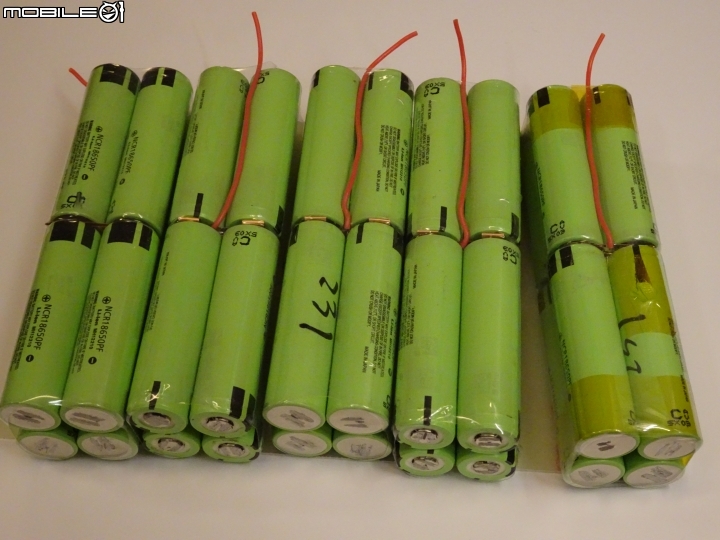

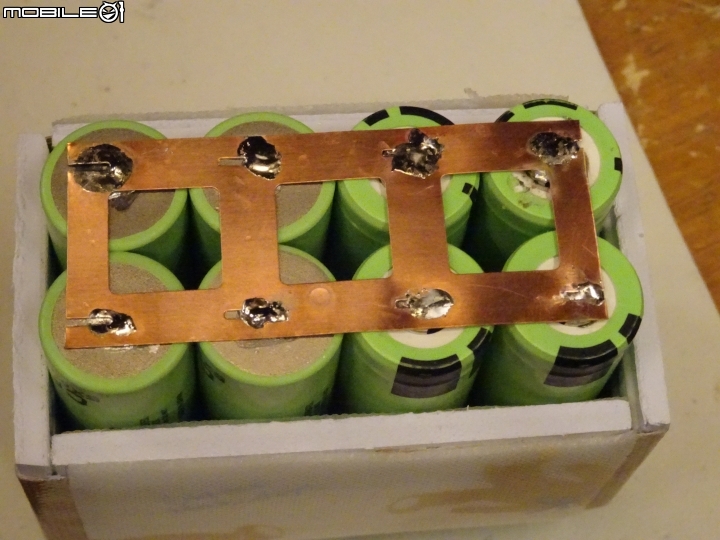

以下補貼幾張老圖，盼有參考價值
