DAVIDC2924 wrote:
他說自組電池沒有用保護板,用電表看到電壓達到40V 就會拔掉充電器。以前充電沒有問題,不知為何這次會有問題。

n0+n1+n2+n3+n4+n5+n6+n7+n8+n9=40 除了燒房子、爆炸....還有無限可能
可能之一:
3.6+3.6+3.6+3.6+3.6+3.6+3.6+3.6+3.6+7.6=40
那個7.6就可能燒、爆....甚而要你的命
尤其,為圖方便,你又選用大容量單並,自以為聰明過人
扼腕哪!

即使在本大樓住戶、過客中,許多人還是將10串電池看成單一電池
這會害死你


別說10串串充,就算只是單串,用5~6V的電源適配器(每個人家裡就有一堆)去充鋰電池,都有可能充到爆燃
因為充過4.2V後,電充不進去,能量會轉化為熱,熱不斷累積,終於爆了

寧可無知無為,萬不要略知而為

Ka大:中和大仁街離你多遠? 東西不是你賣的吧!

老朽大...小弟沒有賣過鋰電池組,都只是單純跟廠商買來自己使用,電動車目前只看過台大醫院送病例的鉛酸電動三輪車.路上很少看到有人騎耶,請看網路分享影片改裝電動輪椅,
liang909 wrote:
n0+n1+n2+n3...(恕刪)

DAVIDC2924 wrote:
向新北市中和自行車...(恕刪)

小弟看到這則新聞的時候還很納悶 , 什麼時代了鋰電池還會爆炸 , 聽到屋主的解釋完全可以理解了 , 原來他沒有裝保護板 , 只看成串電壓判斷有沒有過充 , 問題是40V可以是4*10也可以是3.7*9+6.7*1阿 , 如果是後者的情況那當然爆啦 , 不過好一點的電池都有安全閥設計 , 頂多自廢武功根本不會爆炸 , 除了省保護板他應該也用了便宜的中國製電芯 , 連安全設計都沒有 , 不炸他炸誰啊
這是不幸的事件,造成房子內部燒毀。事發至今已快三星期,現場散發的燒焦味令人難聞。

我問他為何不裝保護板?他說原來的保護板壞掉。
我問他是否用18650 電池? 他說不是,是長的、塊狀,很容易膨脹的電池。

鋰電池過充會不會爆燃,還是只有膨脹,要看電池的種類、過充的時間及電壓而定。
我沒念過什麼書不要騙我 wrote:
小弟看到這則新聞的時候還很納悶 , 什麼時代了鋰電池還會爆炸.....

許多難解之處....為甚麼拿到臥室充電?臥室的甚麼位置?
爆了也不一定燒,燒了也不一定燒房子啊?



DAVIDC2924 wrote:
鋰電池過充會不會爆燃,還是只有膨脹....

一、二年前吧,一個小女生送了一個乾電池驅動的小風扇給小男友
小男友竟然被乾電池炸黑了半邊臉
電視報的,也像是在中和或板橋
許多事真的很難令人理解(包括為什麼小女生送給小男生?)


無意間爬到這個:
漏水
15則回覆,12個錯,2個樓主再質疑,只1個正確提示(仍非解)
(看來樓主還比別人懂一些)
雖然12個錯解,似都能解決問題
但能解問題不代表是對的(稱為"歪解",就如鋰電池加裝保險絲)
網路真是可怕啊!
如果是接電這樣搞,怕又要燒房子
(前述連結中,你知道正解嗎?)

小弟爬這棟樓已久, 首次回文~~~原本以為我會動手做, 但是家門口連騎ubike的時間也少, 那改台電動車更是沒地方放。
閒聊…
公司任務需求我從二年半前就開始玩電池, 電池是18650圓柱狀, 它最大的優點是CID保護以及不容易變形(ex.鋁箔包), 變形就有機會內短…
電池保護板…除了sense每個電芯電壓OVP, UVP, cell balance, 還會sense溫度。
沒錯…溫度是電芯最大的敵人~~~
over 50度不能充電, 雖然電芯廠操作溫度可以0~50C, 但是沒有說它會提早衰弱, DCIR會變大, 反正就是電池壽命提早GG...
我也是看了新聞, 更是不敢追隨版大的腳步…

原本我也以為18650安全無誤, 直到一次實驗室的起火,才改觀我的想法, 不過那個起火點是保護板子燒, 在CID保護作動前我們就用滅火器打花了…

小插曲…我家廠務事後還問我們 ,為什麼不找他拿二氧化碳滅火器? 心想火都燒起來了,還去浪費時間找他…
sorry...廢話有些多…應該外頭下雨下到發霉了
主線無戰事,不免東西南北逛逛
前幾天逛到東邊漏水,昨天逛到西邊,漏電
會火燒房子

苦主找來四個水電工,一個不合格,二個根本外行胡鬧搞破壞,第四個合格了,卻不想淌渾水
Jeep6126 wrote:
看到您的配電箱內部接成這付德性(如果是他接的配電箱),水電師傅A可以直接不用再聯絡了……..

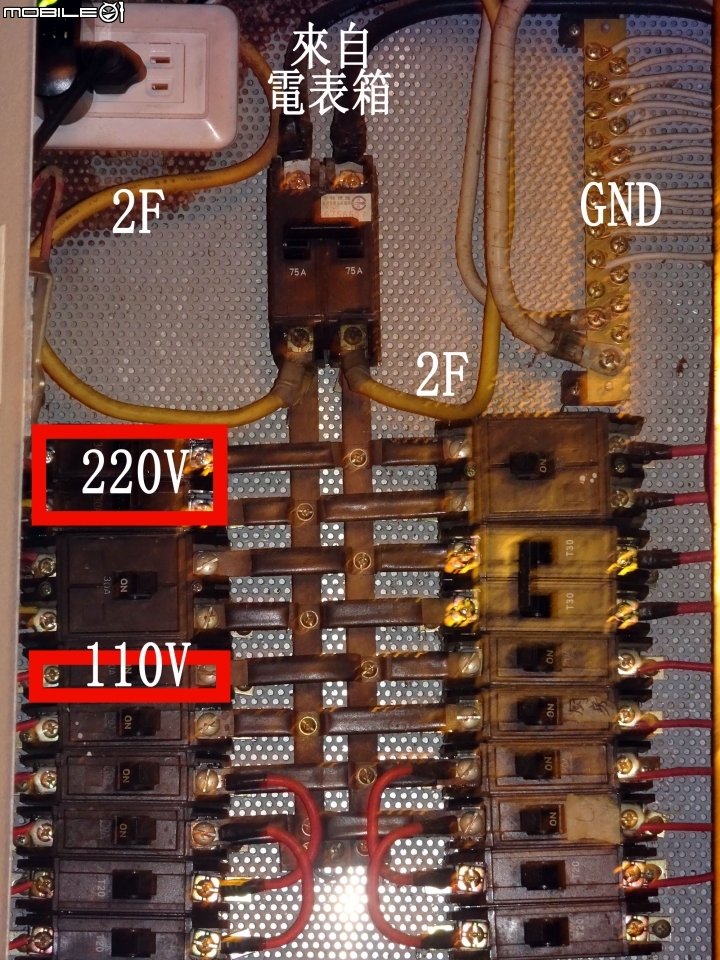

老朽家的配電箱長這樣,老朽只能給60分(無奈啊!不過,2000年搬來的,好歹也撐過17年了)

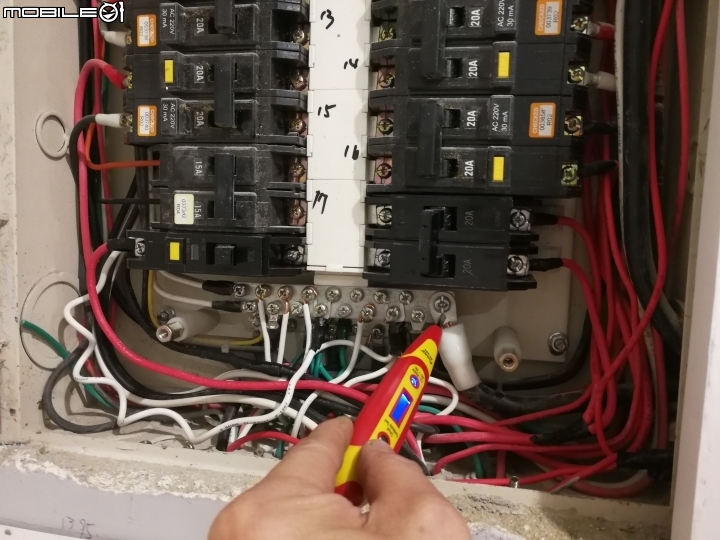

苦主家的配電箱長這樣,老朽實難給分,絕對退回重做(性命財產攸關)


廢話少說,只講道理

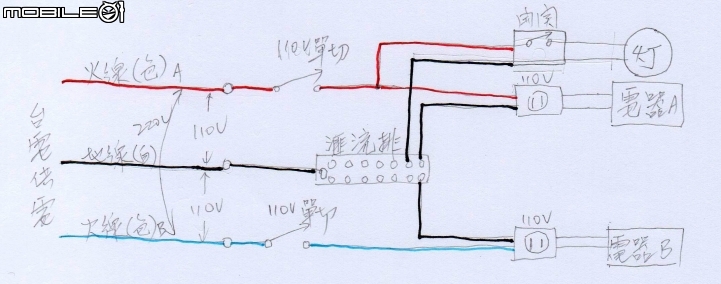

請看圖一:110V迴路的基本配線圖
電力公司由電表箱進到屋內,基本上有三條線,一條地線(有稱中性線,正確描述應是地迴路),二條火線
二條火線間的電壓是220V,但相對於地線,就是各110V,而且相對於地線,兩條火線的相位,相差180度,用白話說,就是當火線A為正時,火線B一定是負,反之亦然,就如人走路,左腳在前右腳一定在後,它們是交互動作的,故稱交流電。在台灣,交互的頻率是每秒正負反轉60次,稱60Hz
電力公司拉來三條線,全電壓是220V,半電壓是110V,你可以全用220V,也可以半用110V,這叫單相三線制。
以下是110V迴路的基本配線圖,可以任取火線A或B與地線對接,就是110V電源。


配線有幾個簡單的原則:
1.用A或用B隨你,但要力求平衡,不然兩條腿走路一長一短,瘸了。但有時難估真正會接什麼電器,就只能A房用A迴路,B房用B迴路,而能估用電量的,例如廚房少不了鍋、爐吃大電,最好專線處理。
2.為易於識別,地線通常用白線,火線用色線,且A、B各用一色,這樣掀開牆上的開關或插座,立即可辨是A線或B線,而且碰觸白線肯定不會”電人”。
3.所有斷路器、開關都接在火線,因為110V火線只取一條,所以斷路器與開關都是單切的——這同時意味著,所有地線任何時候都不會被斷離的,一斷離就可能有危險。
圖中,我們看到A迴路接了一個燈+一個電器插座,B迴路則只接了一個電器插座。

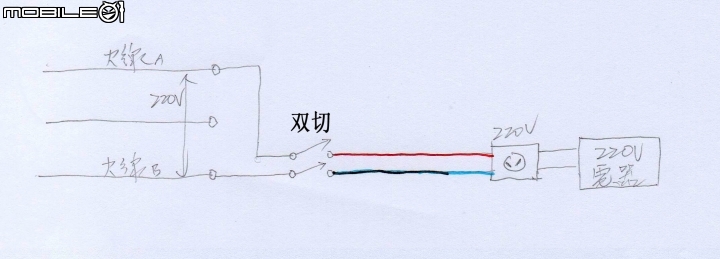

接著看圖二:220V的接法


220V的接法比較單純,只取二條火線+雙切開關就行了(一般都不接地線,除非電器有特別要求)
什麼時候用220V?當然是耗電量大的電器,電壓加倍,電流就減半,用線不必加粗;還有,大電流如用110V,一如單肩扛大背包,會不平衡,費力傷身。

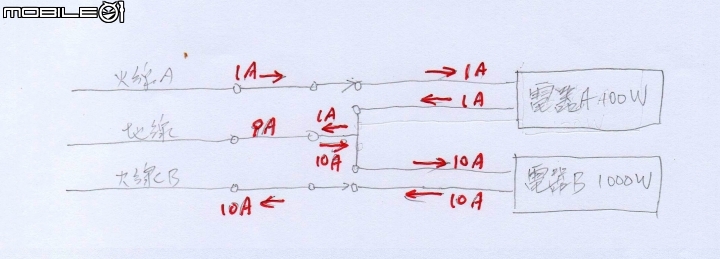

再看圖三:A、B迴路分別接上100W及1000W電氣時,電流流動的狀況


由於交流電電流方向隨正負極性隨時在改變,只能”停格”來說明
A迴路上接了100W電器,電流約1A,B迴路上接了1000W電器,電流約10A,但電流方向隨極性之互異而相反,這使得在地線(此時可稱中性線)的電流被正反對消剩下9A
這意味著,如果A迴路也接上1000W電器時,地線會完全沒電流(成了真正的”中性線”)

那麼中性線能不能拆除呢?這要看拆什麼地方。
如果只是將分支迴路的白線拆除,就只是被拆除的那個迴路沒電

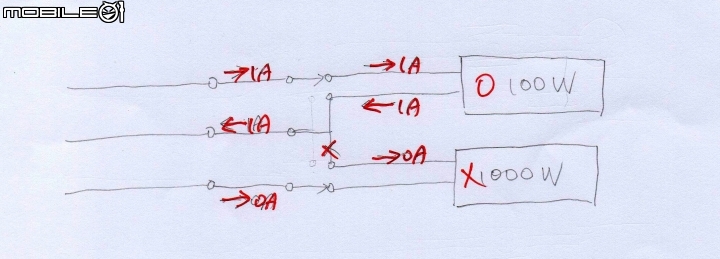

圖四是將100W負載那個迴路的白線拆除的情況,拆除後,就只是100W負載沒電,不動作而已,1000W負載還是會動

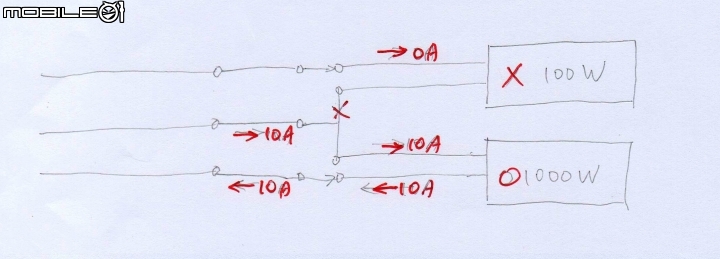

圖五則是將1000W負載那個迴路的白線拆除,拆除後當然是1000W負載停擺,,100W正常


那能不能兩條都拆呢?可以,就只拆哪條哪條停擺而已,就是全拆也沒什麼大不了

可是,慢點,就怕你道聽塗說,略懂一點點電,自以為是通電達人,知道既然所有迴路的白線都可拆,乾脆就將進線端的粗白線拆了,一刀了斷,不是全沒電了嗎?
錯!錯!錯!錯!錯!…………..x100,100個錯
看圖六:假定電路上還是在A、B二個迴路上分別接著100W和1000W的電器,而且都是On的,這下事情大條了
從圖上可以看到A迴路電流原本要由中線流回去的,中線主線被拆了,但A、B迴路經由白線(此時已非中性線了)是相通的。既然你懂一點點電,那麼你應該懂:
1.此時100W、1000W電器已經被”串聯”接在220V電源上。
2.施加電壓(220V)會在串聯組件上依其負载阻值比例分壓,但在串聯電路中,任何一點電流相等…….

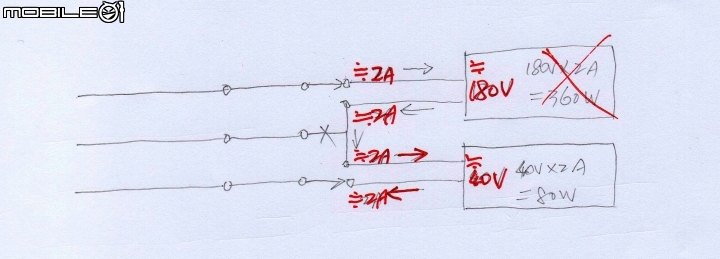

下圖是概算出可能的分壓及電流狀況(以歐姆定律就能求出,但若為抗性負載就不好精算,但無礙推論)


原本100W的電器,串聯後分得180V,1000W就只40V,其電流主要受限於100W負載,100W負載在110V時大約是1A,串聯後180V估計會接近2A,180V x 2A = 360W
100W電器吃了360W的電,會不會燒?可以問上帝(有些還真的不會燒)
但這只是單純二個負載的情況,二個燒了一個,一了百了,上帝保佑
如果多個迴路都接了不同負載,這下情況大概只能用此起彼落來形容了。
那此起彼落後會有多少倖存者?問蒼天,蒼天無語,只能逐一清點送檢,因為沒燒的也可能內傷,傷勢何時會發作,不知道。

在以上事件中,沒有燒房子,真是不幸中之大幸。不過就事論事,除了被燒過的電器沒壞的,可能有潛在內傷外,屋內電源佈線不會”有傷”,只要找到真正的行家,將佈線確實檢查一番就沒事了
從描述及錄影,知道”水電師傅D”應該可以解決問題,卻不願接這Case,依據猜測:
1.不願淌渾水(非技術性的案情太過複雜)
2.看原來施工品質,基本上是不合格的,如果接了,除非重作,否則若只是解決問題,等同為原來的工程背書,將來若有問題難辭其咎。

如果家裡沒220V的需求
所耗電又在一定程度內
為什麼不通通只用1條火線就好了??
我的意思是
就算中性線是9A~或19A~總之不是你說的真正的"中性線"
又會怎樣呢?

大不了把中性線弄成最粗的
又有什麼差別呢?
