[分享] DIY尾燈閃爍電路圖-補完成圖、影片..2/20

VitesseWu wrote:
14584電流沒比7...(恕刪)

感謝大大的熱情協助!一解我許多疑惑!

不良歐吉桑 wrote:
9012 是 200...(恕刪)

大大的電路超讚
我會去試看看的!!
To Luther0911:

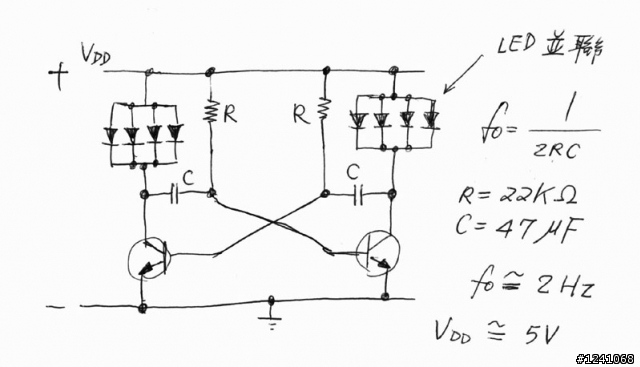

對不起唷,歹勢,歹勢。之前那個電路有錯,歐吉桑年紀大了,記性不太好。底下這個線路才是正確的﹝集極耦合 RC 震盪電路,或叫做雙穩態多諧震盪電路﹞,零件值的設定是一秒鐘閃兩下,參考一下。

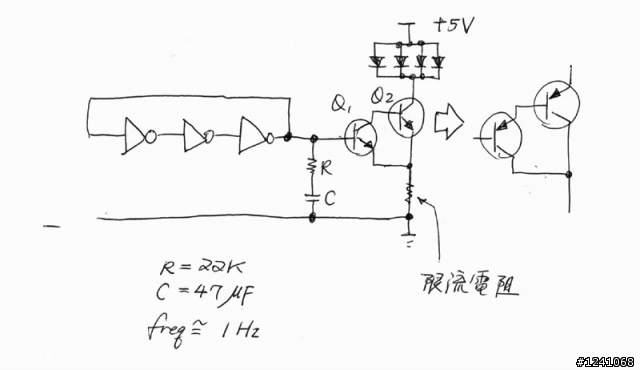

此外大大之前用 TTL 遭遇到輸出電流不足的問題,請參考下圖,在輸出級多串一級做電流放大就好了。
Q1 就用最小的電晶體 CS9013/9014(NPN), 9012 (PNP) ; Q2 用大一點的電晶體,大概是 2W 等級,用鐵殼封裝的那種,體積大概是 9012 的 2-3 倍大小﹝手邊沒有參考資料,可以去問電子材料行﹞,然後自己調整 RC 值,達到理想的閃爍頻率。

唯一要注意的是 inverter ﹝反相閘﹞串接一定要奇數個,不然震不起來。

工作電壓應該 5V 就夠了,如果要用高一點的電壓,記得要加限流電阻,以免 LED 掛點。


大大真是專業!
我會慢慢研究看看的感恩啦!
MAX-阿維 wrote:

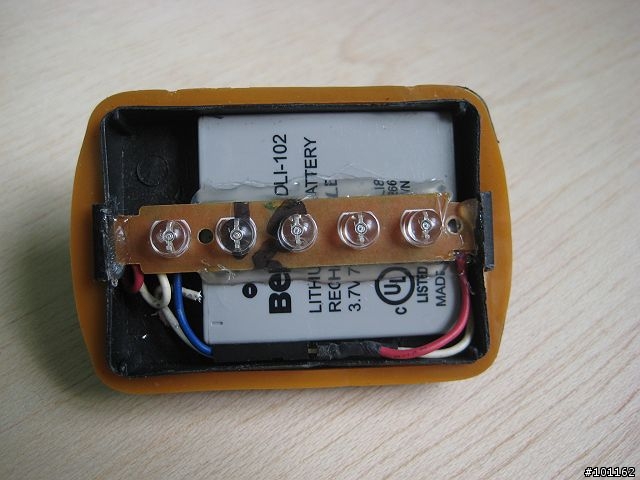

這個尾燈是買30塊錢的超便宜尾燈來改的!

原本兩顆乾電池,改成不要的舊相機鋰電,上面的LED改成120度散光的
高亮度紅色LED,然後開關也改成迷你的微動開關~

改裝完成的樣子,幾乎只剩下外殼跟電路板是原本的,其他都挖掉了~
用熱溶膠固定,有點醜~不過還好燈殼是紅色,蓋上之後看不出來~
請問一下...這個尾燈我也有,手機電池我也有,
原本吃2顆3號電池,是3v,手機電池是3.7v...
我照你圖中的樣子接上去,結果...燒掉!!
請問你有加電阻嗎?
teac989 wrote:
請問一下...這個尾...(恕刪)


我沒有加電阻喔~我是直接接上去~
燒掉會不會您正、負接錯了?
因為我改了好幾顆~都沒有問題耶~3.7v有點像超頻,把紅光led操到最亮值~
不良歐吉桑前輩您好
您提供的LED電路的確很簡單
但是需要5V的電壓
小弟卻想要將電壓壓在3.7V以下
(因為考慮用2顆乾電池或一個可以充電的厘電池)
且8~10顆LED
請問若是這樣的話您提供的電路該如何改進呢?
請您不吝指導

MAX-阿維 wrote:


我沒有加電阻喔...(恕刪)


MAX-阿維 您好
請問一下您改裝的閃燈
使用到現在多久需要充一次電呢?
小弟也想要這樣DIY一個
因為這樣材料是最省錢的
也謝謝你的分享
我都蠻久才充一次電耶~大概使用8~10個小時吧~如果一天騎一個小時
那一個禮拜都沒問題,不過我大部分都只有六日會出去騎,而且一次都2~3個小時以上,所以久久才充一次電~

MAX-阿維 wrote:
我都蠻久才充一次電耶...(恕刪)

阿維大您好
謝 謝您的分享
請問您可以將LED的正負極標一下嗎?
因為這樣我不太好猜哪一支接腳是正哪一支接腳是負
麻煩你了
亦或PM給我也可以
homemanpc wrote:
不良歐吉桑前輩您好您...(恕刪)


別叫前輩啦,歐吉桑只是多吃了幾年飯而已。

至於上面那個集極耦合 RC 震盪電路, 3.6-3.7V 應該可以動作啦,低到3V 就有點勉強了。如果要用集極耦合 RC 震盪電路,而且負載的 LED 要增加到 8-10 顆的話,那兩顆電晶體要換大一點的,參考我上一則回覆﹝大概是 2W 等級,用鐵殼封裝的那種﹞。如果 LED 吃的電流夠大,還得在電晶體上加散熱片。

改天我有空再上麵包板或跑個 HSPICE 模擬一下。


至於那個 3.7V 的鋰電池直接接 LED ,應該是會燒掉,因為 LED 在導通時壓降很低,可以低到 0.7V,最高不會超過 1V。要加上適當的限流電阻比較妥當。

至於要測 LED 的正負腳,用三用電表就可以了,打在 R ﹝測電阻那一檔﹞,如果量得到阻抗而且 LED 會發亮,紅棒接的就是 LED 的正腳。反之如果量到高阻抗而且 LED 不亮,紅棒接的就是 LED 的負腳。
