腳踏車改電動助踏車DIY實作記


liang909 wrote:
抱歉啦,因為跑去賞花...(恕刪)


老大哥,又看到你開始寫文章,好期待,你之前說要給電池吃壯陽藥,不曉得
你改良了嗎
lo560101 wrote:
老大哥,又看到你開始...(恕刪)


哈哈,要騎車也要去賞花哦!
lo560101 wrote:
老大哥,又看到你開始...(恕刪)
吼吼!看吧,改電動,100人至少250種改法,且絕無雷同,怎麼賣成車呀!

回頭還是談電池吧。
最近入手了二批電芯,包括:
40顆18650,及
10顆11.1V 2200MAH GT3B的遙控電池。

其實在這之前,原本是想先買40片3.7v 2200mah 20C的”鋰聚電池裸片”(露拍每片110元)來玩玩的。
此裸片單從體積、容量及售價上看,它應是 Turnigy 2200mah所用電芯,是組電動車電池的極佳選擇。
蓋以其2200mah的容量,用4P就可併出足8.8AH容量,又因大電流超低內阻,組起來後,一定比號稱10AH的市售品要夠力。而40片電芯+保護板,差不多5,000元就能搞定。
組合後體積、重量概算:
體積 = 96mm x 34mm x (8mm x 40片) 加上保護板、配線與安全包裝後,大約可控在11 x 5 x 32cm,或雙排11 x 7.5 x 18cm以內
重量 = 60g x 40片 = 2.4Kg
以上都在我設定的邊際線內。
但就在準備下標之際,突然發現手邊三組用來當威而鋼的Turnigy 2200mah有一組”澎龜”了,這使我想起COUNTY大大的警告,一定是充滿了電一直未用的結果。接著再查查相關資料,發現這似乎是大電流放電鋰聚的宿命,聽說即使正常使用,其可用循環也比一般鋰聚少很多,所以這買40片裸片就暫緩入手。

因為對2200mah 20C的裸片不放心,就先買了18650及2200MAH 三串的GT3B遙控電池。
對18650我原本是沒大信心的,雖然手邊至少也有個一、二十顆正滿意使用中,卻只用於點燈、電力銀行及一具改造的園藝用電動噴霧器。
但我發現有幾款電動自行車電池裡面就裝了18650,他們既然膽敢賣了(包括名牌成車電池),我何不自己試試。
至於GT3B,只是好奇想試一下,10顆TWD2500=10S3P(6.6AH),勘用的話,再加2P就成了11AH,5k內搞定,自信應比成品可靠。

之後,又在掏網拍了4片保護板,以下是與賣家之對話,細讀,可以看到一些玄機:
老朽:請問到台灣運費?
掏賣家;你好。运费35元的。
老朽:10S 4片呢?
掏賣家:你好。第一公斤是35元的。
老朽:我說現在這款10S賣多少?
掏賣家:50元的。
老朽:以前那款同口的還能買到嗎?
掏賣家:你好。可以的。您定了货就可以给您的。哪款是80元的。
老朽:好,我考慮一下再拍
xxxxx
老朽:我想要(….商品連結)新款二個+舊款CNL-EP025_V3.0二個,可以下拍嗎?
掏賣家:你好。刚才不在。您还是用旧款的吧。这种带壳的品质不太稳定,旧款的相信您用起来会比较好些的。
老朽:所以我來2個舊款,2個新款試試。都有貨嗎?幾時能發?
掏賣家:你好。新款的有没有外壳的合适吗。新款的保护电路是不带均衡系统的。
老朽:一定要帶均衡才行,這款下頭電氣特性有均衡呀?(….商品連結)如果沒,就舊款4片好了,幾時能出?
掏賣家:您好,客服掏賣家:佳佳将为您服务,请稍等!
老朽:已下拍了,要的是這款(已下架的舊款保護板)為什麼下架阿?
掏賣家:是的。就是给这款给你的。
老朽:你們自己用什麼?
掏賣家:我们啊。我们现在用的是小板。不知是否合适您用。
老朽:哪款小板?
掏賣家:我们没有上传。我们今天上传。等下您看下好吗。我们现在的板子都是不带均衡的。
老朽:以前那款為什麼下架?
掏賣家:哪款啊。现在不是主打啊。没事。您拍的话我可以上架的。
老朽:不带均衡怎麼用?均衡很重要啊
掏賣家:我们的现在都没有带的。因为我们现在做的都是A品电芯。所以不带均衡都OK的。
掏賣家:您看我同您修改一下价格好吗。四片EP025的是吗。
老朽:是啊,你改吧
掏賣家:OK,改好了。


太長了,先說到這兒,下次談電芯的選擇。

大陸買電池我上月才買一顆 24v15ah,rmb 600 運費 nt 350
還不用
任何商品之選擇,除了該商品本身的特性與優劣之外,其實更重要的是需求,亦即要先要確定需要什麼,才能做正確選擇。很不幸的,這需要通常是由機器決定,而不是你。

舉個每個人都會碰到卻又莫衷一是的例子:
熱水器、遙控器、鬧鐘、血壓計……一般都建議用碳鋅電池就可以了,為什麼?有許多說法。
老朽的說法是這類電器耗電極省,通常都會忘記何時換的電池。而一旦發現鬧鐘不走了,可能它已經休息好久了。這時如果你原先裝的是碳鋅電池,換顆新的就又能動了;反之,如果原先裝的是鹼性電池,有一半的機會你換了電池,還是不動。為什麼?因為鹼性電池在沒電時,一定會漏液,強鹼漏液輕則腐蝕接點,重則禍延到電路板。
所以,凡是會忘記何時換電池而又不是天天一定用的電器,都不要用鹼性電池。
例如同為遙控器,冷氣遙控器比電視遙控器更不該用鹼性電池。
反之,如果你每次換了電池,就一直擔心能用多久,這是使用鹼性電池的最好理由。但仍然提醒你:別忘記不用時,將電池取出。

簡單的乾電池選擇都可能莫衷一是了,而況是車用動力電池?

一般使用充電電池依其充放電速率,大致分為幾個類型:
一次充滿(不管快慢)然後慢慢用:如手機、NB、相機、手電筒。
一次充滿(最好快些)然後慢慢用:如手機、MP3……
快充慢放:最典型的如電動手工具電池。
慢充快放:典型如電動車電池,本來它應該像電動手工具一樣,最好能快充慢放,可是因為這類電池容量都很大,快充在技術與商業上都有困難,目前所採行的方式多為回家插電慢慢充,至少6~7小時;全速行駛,大約1小時用光。
快充快放:典型的如航模、遙控玩具。其中快放是技術性需求,也就是希望載重盡量輕一些,出力大一些,就只好要求小電池大電流放電。
平時浮充以供需要時放電:典型如汽車電瓶、UPS及停電緊急照明用電池。

除了充放電速率之外,如體積、重量、可靠度、成本與壽命等都要一一考量。
說的也是,但是這鋰電真的也是有賞味期的,因為我有一顆 24v9ah的18650鋰電,真正騎沒到幾次
最近才發現一有大負荷馬(如上坡)就斷電,還有充電插上不到 30分鐘就顯示充飽了,就這樣電池是
放到壞,可以請問老大哥,你是如何保養電池的嗎
lo560101 wrote:
就這樣電池是放到壞


18650鋰離子電池是目前鋰電池中可靠度、穩定性最高的產品,它存在地球上的數量怕比全世界人口多好幾倍。它是鋰電中,重量最輕容量最大的,但因內阻大,一般只適於”提款卡”型的電源,所以大量用於NB。若用於大電流負載,壓降會很大。
大大的問題應該不會是”放到壞”。
大大的電池若無法回修,就只能死馬當活馬醫了。
醫馬的方法是:
1. 準備一具數位電表
2. 小心將電池包覆拆開
3. 先數一數18650的數量,24V的話,應是7的倍數(7S,七串),若為42顆的話,就是42/7=6併(7S6P)。
4. 6P的意思是:每6個併成一節(S)。
5. 用電表先量一下輸出電壓,應該在(3.5 * 7) ~ (4.2 * 7) = 24.5V ~ 29.4V間。
6. 再分別量取每節電壓,它應該是輸出電壓的1/7,愈平均愈好。
7. 如果發現有一、二個明顯較低,這電池就有問題了。
8. 試著將電池充電,每隔一段時間就量量電壓(能記錄最好)。
9. 一般而言,電池沒電時,每節電壓差最大。充電後,如果發現原來電壓低的反而高得快,會追過原來較高的,表示這節電芯容量已偏低。
10. 一般而言,充電到大約超過4.15V * 7 = 29.05V後,保護板上的均衡電路會開始動作,讓電高的等電壓低的。但是,最後還是會有一節先超過4.25V,此時充電電路就會被切斷。
11. 再分別量取每節電壓,還是愈平均愈好。
12. 然後做放電測試,一樣每隔一段時間就量量電壓。到放電末期,一樣會有一、二節掉得特別快,大約掉到3.0V放電電路就會被切斷。
13. 再找一下,哪一匹是害群之馬。

某幾個電芯會在電池用不了多久就鬧病號,可能是電芯品質不良(很多18650是拆機貨重新套管,其實新舊、批號不一),也可能是保護板上的均衡電路出問題。最糟的是均衡啟動功能短路,此時電池若有一段時間未使用(充電),就有電芯電量逐漸過勞壞死。
所以,電池要經常量電壓,一發現不在正常工作範圍,就要注意了。

以上談的只是診斷,找到病因後要動手術,再談吧。

先貼幾張圖,稍後再做說明:
這是我的測試工具,包括UNI-T UT710自動記錄多功能表及4 ohm水泥電阻,當然有電腦及應用軟體

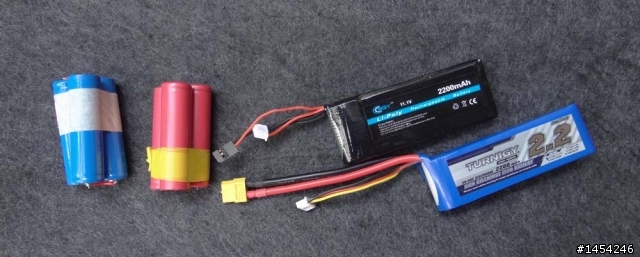

這是拿來測試的東西,左起:R拍60元的18650,匪貨,火什麼牌的,小頭 / R拍100元的18650,應該是日貨P牌,點焊頭但未點焊 / CBQY 2200mAh 3S,供GT3B遙控器用(250元) / Turnigy 2200mHh 30~40C,供航模電力用(400元*待說明)


以下四圖分別是測試記錄,測試方法:
全部以3S1P連接UT710,設定每秒記錄一筆,並將4 ohm電阻以手動方式加載,約10秒切換一次:




大哥你太專業了我可沒辦法不過我可以當你的觀眾喔
lo560101 wrote:
大哥你太專業了我可沒辦法不過我可以當你的觀眾喔

哈哈,只要有觀眾,老朽就會繼續獻醜......當然是有人發問好些,這樣老朽才不至獨角唱到底。
-------------------------------------------------------------------
電池和”那傢伙”一樣,一定要夠硬並且 有當頭才能用。
老朽在前面貼圖中所做的測試,就是硬度測試

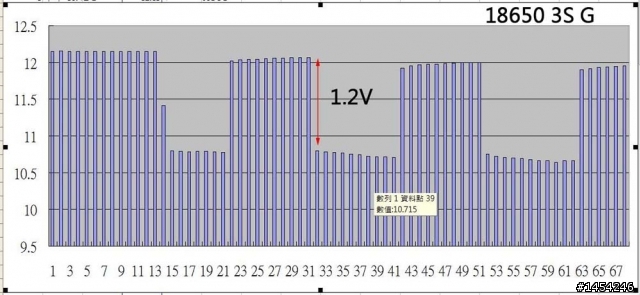

第一個藍色的18650在加上4Ω負載後,大約軟掉了1.2V

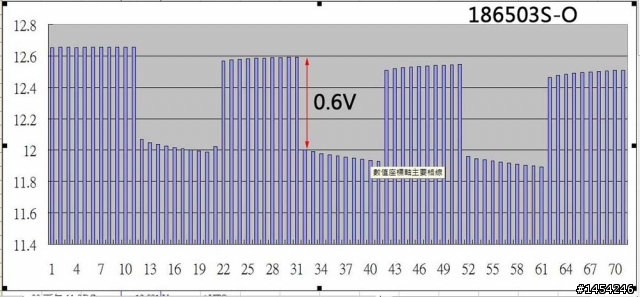

第二個橘色的18650,大約軟掉了0.6V

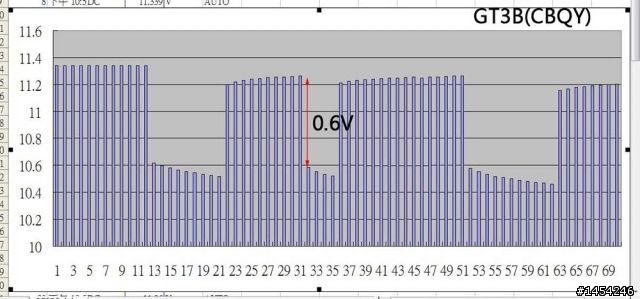

第三個CBQY,一樣大約軟掉了0.6V

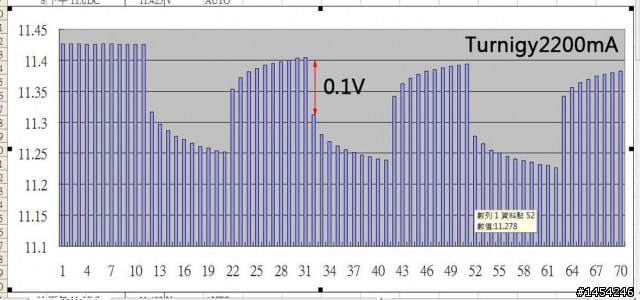

第四個Turnigy,只軟掉大約 0.1V,真的實在是有夠硬。

但是,你一定聽講過團結就是力量的故事:
一枝筷子一折就斷了,一把筷子(紮成一束而不是排成一列)就折不斷了。
那意思是說:1顆18650如果不夠硬的話,可以用2顆,2顆不夠用3顆……
只要用12顆藍色的18650,或6顆橘色的18650硬度就和Turnigy一樣了。
但是,6顆18650一定比1顆Turnigy要重、也胖,還花更多錢,就更別說12顆藍色的啦。
所以選擇電池電芯,我們必須在硬度、耐力、體積、重量、價錢……上取得平衡。
以下是四種電芯三顆紮在一起實秤的重量:
18650藍 = 98g
18650橘 =128g
CBQY =105g
Turnigy =190g
看,Turnigy真的是超重量級的,有趣吧。
再看體積:
18650不管什麼顏色都是18mm(直徑) x 65mm
因為許多18650紮在一起(不錯開)時,佔用空間還是:
18 x 18 x 65 = 21,060
CBQY = 100 x 40 x 4 = 16,000
Turnigy = 100 x 32 x 8 = 25,600

以上,單體的體積、重量都有了,有興趣的大大可試著將以上四種電芯,40顆 、60顆(10S) 或42顆、56顆(7S)紮成一捆,算算體(外型)、重量和價錢,這是了解電池的基本功,就算你無意自組電池,多少得懂一些些,這樣你買電池時,才能由外面看透到裡面。

至於硬度和耐力問題,我們會繼續談,但切記它與體積、重量、價錢是關連的,你一定得先熟悉體積、重量、價錢間的關係。
