腳踏車改電動助踏車DIY實作記


kalinka520 wrote:
老朽大,要響應著活動陪騎嗎?木可P騎腳踏車到雲林

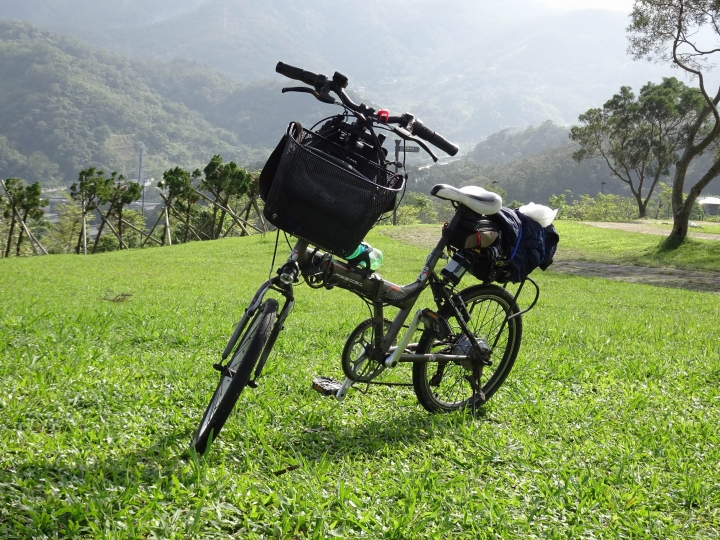

今天爬過福德坑...然後差一點由你們家門前過



老朽大,今天下午一時心血來潮,把新裝12S保護板的20AH大C值放電的鋰鐵動力電池組裝上去,騎很久很遠,電池一直保持滿格,若保持超遠的續航力,大概可以去河濱公園賣八噗賺點錢了,忘記裝大燈,因為晚上太暗了,小朋友學騎腳踏車又多,有點危險就不敢繼續騎下去了,在河濱公園籃球場看到一位先生騎跟您很像的電動折疊車耶...


liang909 wrote:
今天爬過福德坑.....(恕刪)

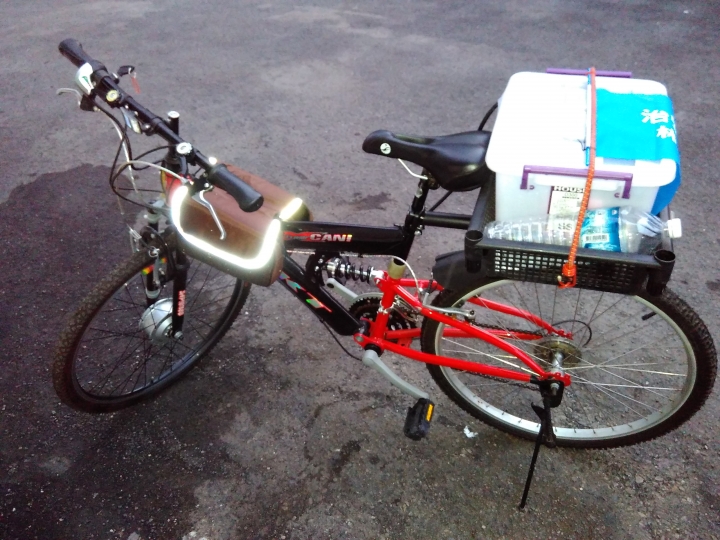

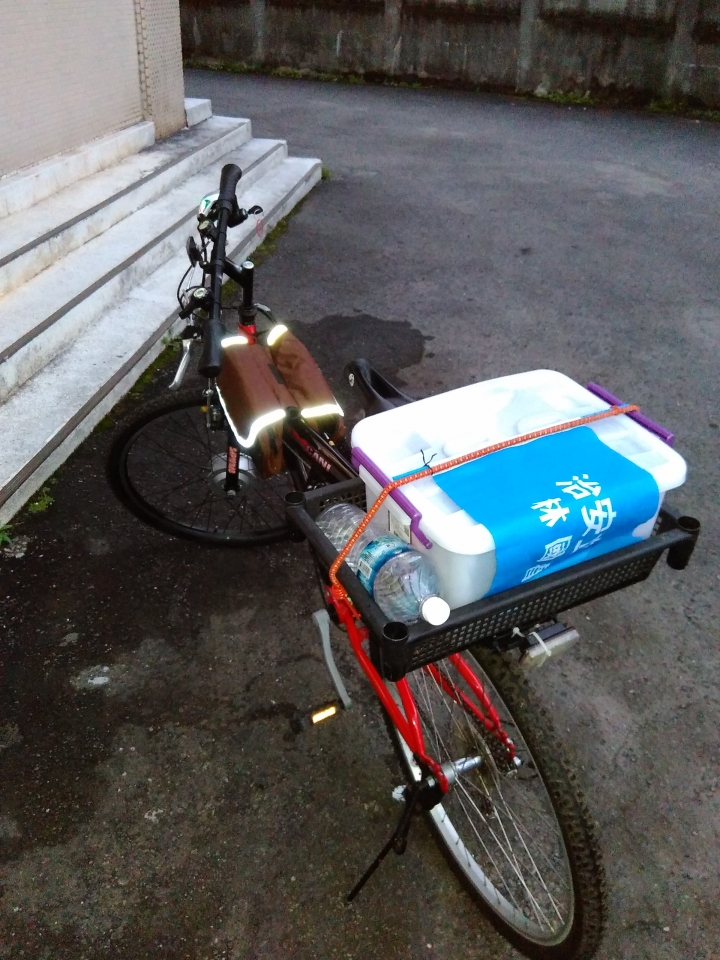

這籃子跟整理箱太犯規了,搞不好連50AH都放的下去
再這樣下去連拖車都出來了,弄個增程發電機續航力大增阿
這棟樓第一次花了一個多月看完,雖看完但還是不太敢動手,一下子轉眼間就過了兩年,時間久了一時也提不起動機想去執行,但機緣就是如此,總是不知不覺的牽引到這,先前買了40顆SONY 2A鋰聚電池,想走輕量路線,但爬文過後覺得太麻煩了,有保存電壓的問題,所以就擱置了此計劃。在偶遇的情況下看到了單顆12ah鋰鐵電池,賣家說是台灣製造姑且相信,主要價格不貴又有螺絲可鎖不必點焊,少了不少麻煩,我很懶如果叫我使用18650電池多達70-80顆串併,又要分級分容,我一定不會去實行。

在有了電池,過來就是電機的選擇,初見Rrimera大大分享使用的中置電機,一見就是我心目中想要的產品(高效、合理架構、可流用不同車款),無奈單價高達萬元,所以又猶豫了數個月,本想改訂雙春中置電機,但其減速齒輪設計在外並非安全的架構,在搜尋各網站資料,發現國外對其中置電機評價甚高,在確認需求後就咬牙下訂了八方中置電機。

規格:48V 500W 中置電機。
< >< />< >< />


電機的安裝對我並非難事,但電池就難了,雖說看完這棟樓還是一知半解,在網路搜尋找到里科大功率同好天地,
與凱大電池組裝的分享,再看了對岸電動車聯盟論壇,如此研讀了一個多月確認保護板與充電器規格的選用。

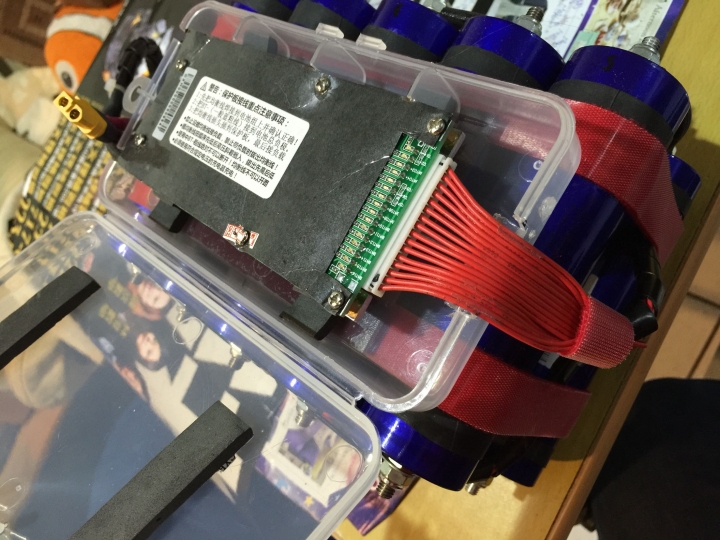

最終選用30A16串鋰鐵保護板,高3.6v,低2.5v斷開,充電器充電電壓58.4v





對岸的東西功能是沒有問題,但是小地方仍是令人搖頭,在看不慣線徑過細所以又全換了線材。



就算保護板有電池均衡電路但效率並不佳,耗了整天也不見均衡,最後看電池電壓差沒1v所以就不理了外出試車了。Rrimera大大告知
續航力可達100km,為了測試電池能耐所就進行了一次長途巡航,想不到只有騎行55km保護版就斷開了,檢查各串電壓發現有兩串電壓只有2.7v,其餘均達3.1v,腳踏踩回後進行充電電也不見均衡,於是再查詢網路文章後就進行電池單充,耗了一整個晚上,將4個電壓較低的電池補足,在補足後測試了幾天,現已經可在充飽電5分鐘內達到均衡了。

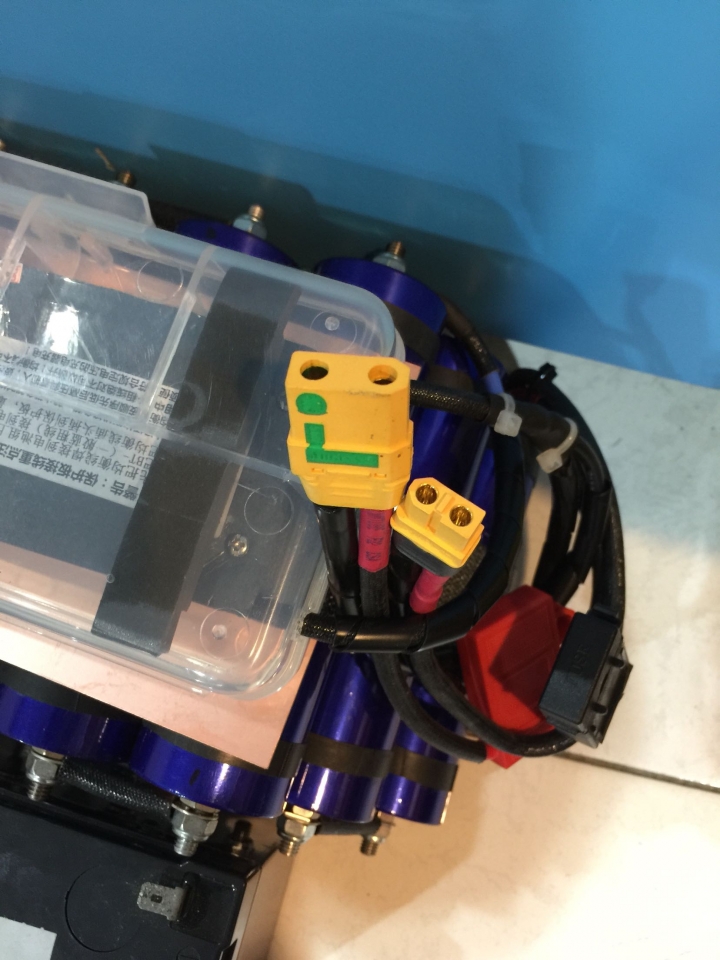

電池問題解決了,但每次插拔接頭總會產生火花,進而燒熔接點,查詢後得知是壓差現象造成,在查看各資料終於發現有種接頭為防火花接頭,安裝後就徹底解決令人心驚膽跳的日子。

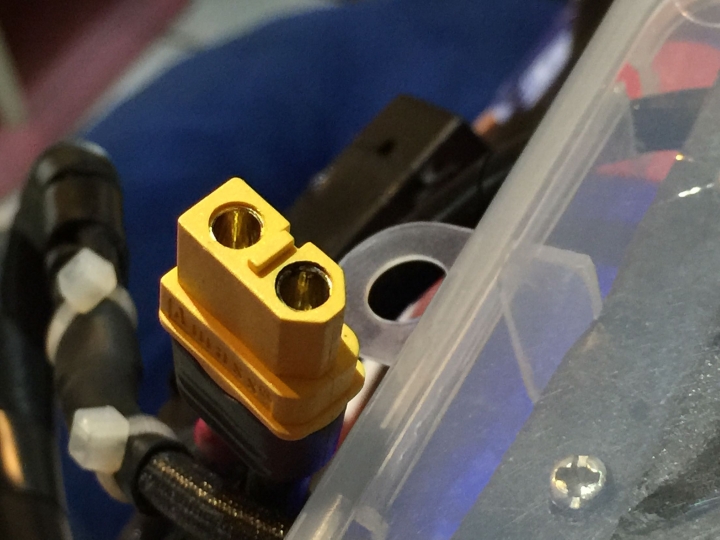

防火花接頭

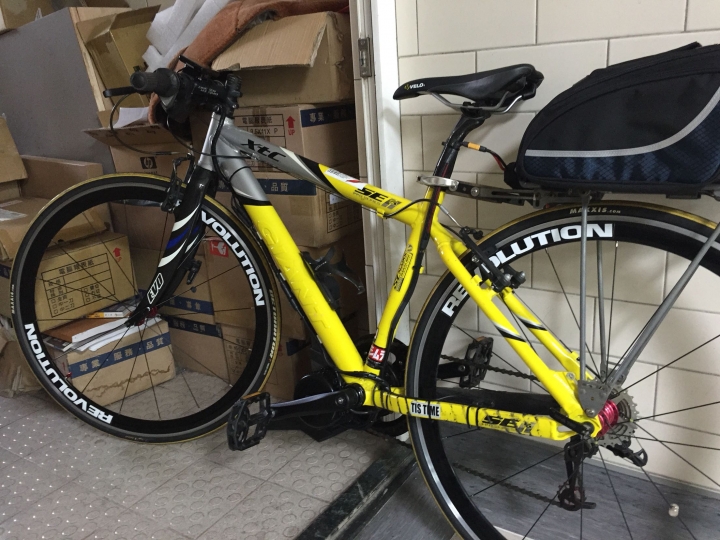

目前使用700*25c公路車輪組,巡航時速助力6檔時速就可達40km,8檔可達50km,雖有9檔助力,但有時速50km限制,因而我將輪徑設為26吋,稍為騙一下速度感應器,讓速度保護機制延後啟動。

八方中置電機整體功效令人滿意,表現高於我的期望。

這一路走來還是得感謝朽大起了這棟樓,也感謝Rrimera協助,凱大、里科大無私的分享,才能讓小弟無阻的踏入電動車世界,謝謝您們。

David
哇哇哇
電芯連接線材壓接端子,外套矽膠耐熱套管,螺帽還用尼龍止滑的規格,平衡線還用耐熱矽膠線
看得出來真的很用心說

rrimera wrote:
哇哇哇電芯連接線材...(恕刪)


因為我怕死!!!哈!
大大,建議您電芯裝支架啊,腳踏車行駛時的振動頻率與能量是很可怕的,會使鋰鐵電芯間的壓接端子及固定螺絲鬆掉....
fydavid wrote:
這棟樓第一次花了一...(恕刪)
小弟新手進來拜讀
卻發現從第一篇起的圖就都看不到
可有高人指點圖是怎麼回事??
謝謝!!

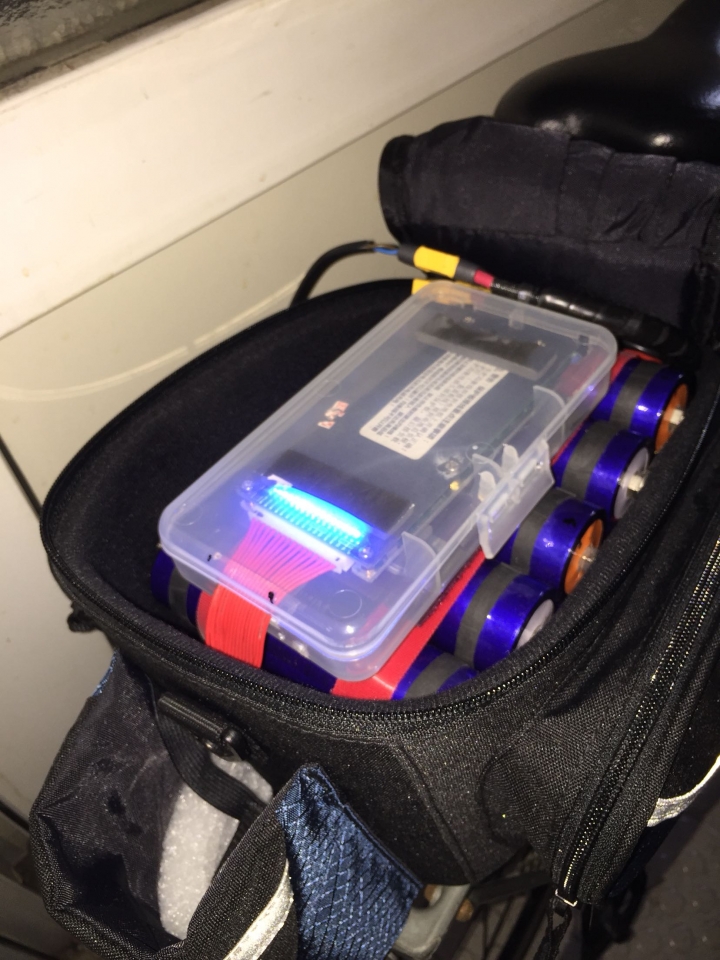

我也想裝支架,但裝了支架就又放不進包包中,
說實在我也很怕,所以電線能包的就包,每條電線均壓接再上錫,
每個電池均以橡膠圈套防震,電池螺絲也使用止鬆螺絲,底座也置放
一電木作平台,底層另置海綿抑震。

能做的我均做了,目前尚不滿意的是電池與電池的聯結,還沒買到銅板,
或者較厚的O形端子。




kalinka520 wrote:
大大,建議您電芯裝...(恕刪)
