[分享] 改~~MS-601大螢幕碼表 (新增記憶金電容 7/20再度更新) (第4頁)

小豬^^
個人積分：129分
文章編號：13652411

129分

31樓

2009-07-28 22:43

我也有裝smd 白光led 3顆
有加裝一片手機用的均光鏡片.使用起來燈光才會均勻
使用的是碼表內的電池的電

一般數位相機跟彩色手機都一定會有這片物品(均光透視片)
數位相機若有省電模式之下.也就是把螢幕關閉.其實只是把smd led關閉而已
其實螢幕還是亮著.(要仔細看才看的清楚)
家裡的冷氣遙控器有液晶螢幕但是就是沒背光功能.我也是這樣改.
遙控模型的遙控器我也是這樣改.只要沒有背光功能的螢幕都能改
但是主要先找到適合的均光片透視片才能改裝~

如果smd led裝藍色使用起來很像是冷光片的感覺~

我的鐵馬改裝圖

nemea_007

nemea_007
個人積分：0分
文章編號：13663384

0分

32樓

2009-07-29 11:17

請問豬大
那個開關如何裝在那按鍵的？
最好po出詳細的diy圖。
謝謝。

walkman1

walkman1
個人積分：3分
文章編號：13664891

3分

樓主

2009-07-29 12:10

alan.lee wrote:
大大你好, 我的 M...(恕刪)

基本上遇到按鍵不靈
會跟該碼表PCB板上那四顆螺絲有關
不外乎沒鎖緊導致按鈕與PCB板接觸間隙過大

解決發是就是把螺絲鎖緊就可以
但是鎖過頭可是會造成滑牙的情形喔

阿勒酷斯 wrote:
上禮拜我也敗了一個，...(恕刪)

期待分享如何改按鍵喔!

eric_chu

eric_chu
個人積分：222分
文章編號：13665572

222分

34樓

2009-07-29 12:35

CR2032電池的內阻很大，連續輸出電流是很小的，改大LED相對會增加電流，電池壽命應該會縮減不少吧？！

小豬^^

小豬^^
個人積分：129分
文章編號：13673721

129分

35樓

2009-07-29 17:40

nemea_007 wrote:
請問豬大那個開關如何...(恕刪)

改裝時候我沒有照相~
我的馬錶左邊那按鍵原本沒有功能.裡面也沒有微動開關按鍵
碼表右邊那按鍵(SET)有作用.裡面本身就是裝了一個微型開關按鍵
所以我就利用左邊那小空間裡安裝一個微動開關~(一個1元)

不常按led開關.所以耗電問題還好~
測試過3顆smd led(白光) 使用2032電池可連續點亮2小時半以上.(全新電池)
一小時又20分鐘時才感覺燈光有一點變暗.直到2小時半後才發現燈光已經減一半之亮度!

alan.lee

alan.lee
個人積分：0分
文章編號：13682271

0分

36樓

2009-07-29 23:39

walkman1 wrote:
基本上遇到按鍵不靈會...(恕刪)

3Q !
把碼表拆掉, 螺絲再重鎖一次, 按鍵果然好按多了 !

cvcucs

cvcucs
個人積分：23分
文章編號：14010670

23分

37樓

2009-08-12 18:54

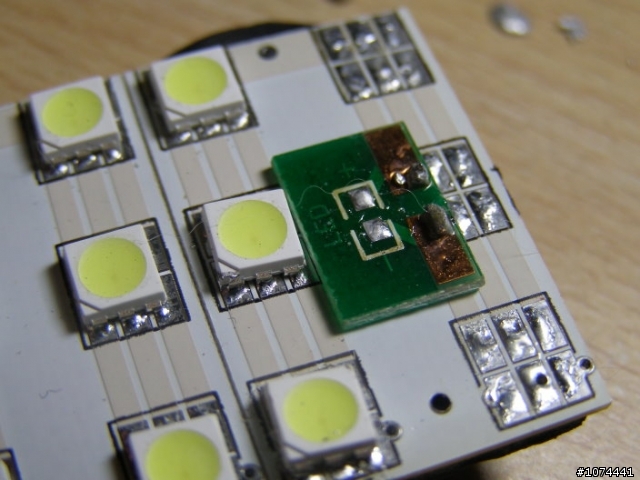

ya，我的改好了~~~我換成smd我所找的到最大號5050，效果一流~~~~但好像亮過頭了@@
好貴~一顆要22.5元

5050的寬度比版主的大，所以沒辨法焊在原led的板子上，就只能焊在主板上

原裝led的那個板子被我拆掉，因為5050的寬度比較寬，把他立在主板上焊住的，和版主的不一樣。

一開始對smd這種六隻腳的led不熟，還到處問，後來才知，要讓他串連起來才會亮的。
正串正、負串負。

拿到網拍上一元起標了cc~~~9527

walkman1

walkman1
個人積分：3分
文章編號：14196912

3分

樓主

2009-08-20 18:10

cvcucs wrote:
ya，我的改好了~~...(恕刪)

哦！
厲害厲害!

用SMD 5050這顆LED也是可以改
但是這顆LED裡面是含三個白光LED喔
所以亮度會比我用的還要亮

最近是改成可以外掛電池一直恆亮的碼表了
找機會整以一下後貼上來給大家分享~~~

cvcucs

cvcucs
個人積分：23分
文章編號：14263630

23分

39樓

2009-08-24 12:10

其實，這樣改下來，太貴的料賣的並不好，因為二個5050就要45元(真的太亮了)，加上39元的金電容(拔掉電池二個小時還有電，而且很大一顆，還要破壞後蓋才裝的下)。加上分攤下來的運費，光料的錢一組就要100，焊一隻要花一個小時(讓他立在板子上還真不容易)，有人賣改好才300。601一隻約200成本+100+自已的工錢100+原本要賺的碼錶錢50=基本就要450了。
還好庫存的三隻一下子就被清了，不然和玩低價的要怎拼。

walkman1

walkman1
個人積分：3分
文章編號：14265720

3分

樓主

2009-08-24 13:53

cvcucs wrote:
其實，這樣改下來，太...(恕刪)

的確!
SMD5050的本身就比較貴
我之前有試過
還不小心焊過頭了
造成原本應該亮三顆LED的卻只亮一顆而已

只是大大你有改成一直維持恆亮的狀態嗎?
似乎碼表本身只能說按一次恆亮幾秒鐘而已
除非另外去加開關來做控制才行啊...
