腳踏車改電動助踏車DIY實作記

太強大了吧!高手
liang909 wrote:
敬告父老鄉親:一路走...(恕刪)
老朽大,您好

小弟現在已經開始學組裝電池

做一組10S1P錳酸鋰電池電芯

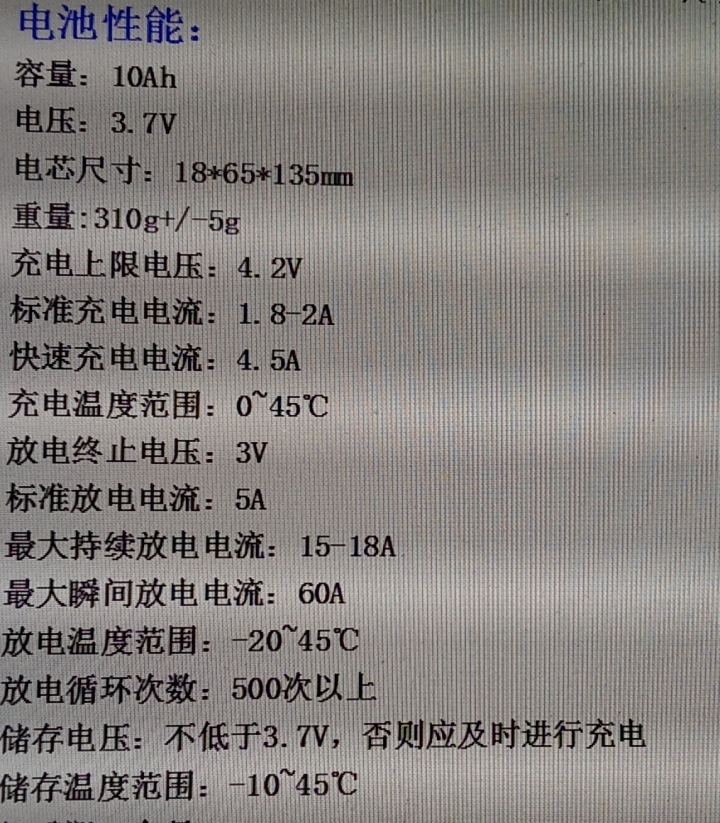

規格如下

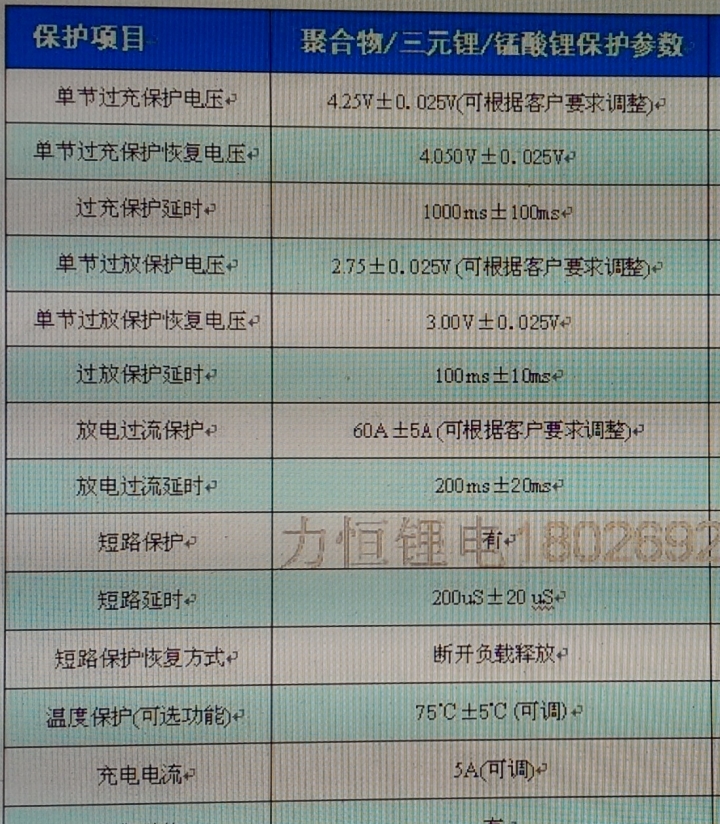

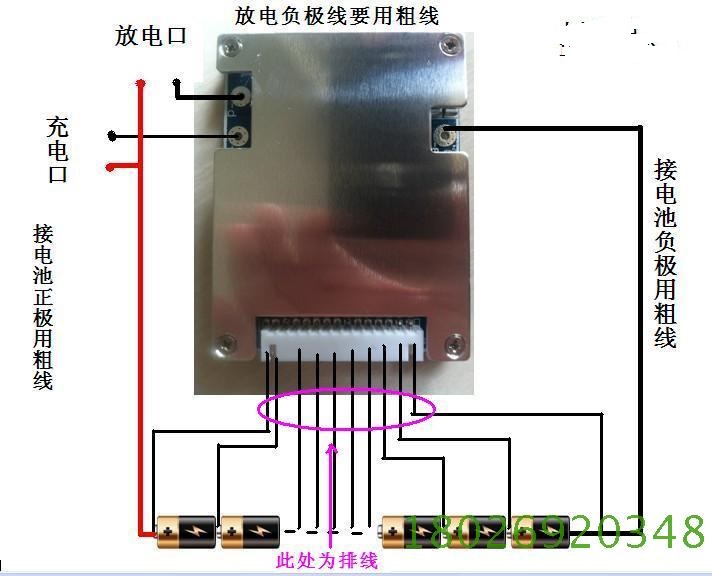

使用以下電路保護版(分口)



組好使用10A放電測試

放電完後量測電壓32V

但是用充電器充電差充電孔卻無法充電,同時量測輸出孔得42V

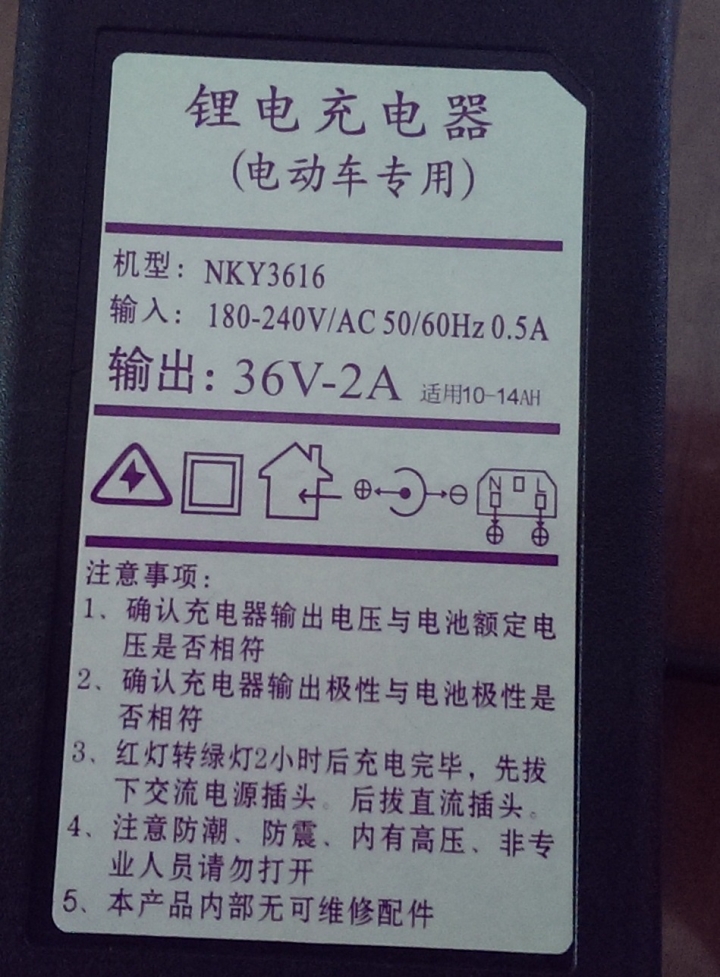

充電器規格如下

移除充電器後回復32V

使用其他電池組對此電池充電30分鐘亦同


想請教老朽大
此電池組是否過放?
還是充電器需買充電前段CC和後段CV?

謝謝老朽大
---------------------
小弟剛組好時有先測試充電(充電器亮紅燈,充飽亮綠燈;有充電動作)
電池放完電充電,充電器亮綠燈(似乎無充電動作),此時量測電池電壓是42V
同口分口問題機會不高
可能是保護版出問題?
謝謝


I am chichi wrote:
老朽大,您好小弟現在...(恕刪)

沒爬文吼
充過電,量一下並做記錄:
1.10S總電壓(B1- ~ B10+,不經保護板)
2.10S個別電壓(即分壓)
3.輸出端電壓

放完電,也一樣量一下並做記錄:
1.10S總電壓(B1- ~ B10+,不經保護板)
2.10S個別電壓(即分壓)
3.輸出端電壓

另外量一下充電器空載電壓


我找到問題了

我去量測保護板排線電壓

發現一只不過電

原來是線斷了


我真是傻呼呼的

感謝
单速,无变速,一直后面掉链,果然是太松了。后轮就是麻烦啊!

另外,朽大,我去掉一半电池,剩下8AH(轻些),满电39V(12S锂铁)。用的双模控制器,36v限流14A,无霍尔模式,起步一般电压会掉到36v左右,转把稍大或上坡有时电压会掉到34.8V,这时电流会超过14A吗?(不应该啊!)不超的话,以不到2C电流掉这么大电压会伤电池吗?不行的话还是得把另一半接回去,
呼~終於從1樓走到頂樓了

路途中從各位大大的專業分析中學到了不少東西

最近也想要自己搞台電動的腳踏車
心中有個底了 36V 500W 無刷 無齒 磁煞功能 36V鋰電(18650)

了解到馬達分四類 電池有鉛蓄、鋰鐵、鋰電

不過小弟有些一問想請教朽大,
鋰電在此用途中還有沒有分動力型與非動力型
不然這瞬間幾十A的大電流不知道電池會不會容易升溫..

然後想請問如果要找朽大訂購老朽牌手工電池組 不知道可不可以
原本是想要用國際3100的5並10串來做電池組 不過不知道有沒有其他建議的

然後還有目前讓小弟很頭痛的問題就是 這些套件零件要去哪裡買..
像是控制盒阿或是電池保護板這些還有電機!

台灣似乎很少有這種的實體店面

要去對岸買 付款上有些許麻煩..

不知道有沒有代購這種事情XD

在此先感謝

對面買付款方式可以刷台灣信用卡跟線上ATM轉帳,不會很難的
longgu wrote:
单速,无变速......后轮就是麻烦啊!

后轮麻烦,怎不將鍊條掛前輪?
換鍊條最好自己打鍊,百目換百目,不用拆輪所以不可能鬆掉
估計你是請別人打了鍊,只好拆後輪上鍊,此時該有這番功夫:

註:老朽是將抱煞換漲煞,裝回後輪時拉張力...

longgu wrote:
........我去掉一半电池,剩下8AH(轻些),满电39V(12S锂铁)。用的双模控制器,36v限流14A,无霍尔模式,起步一般电压会掉到36v左右,转把稍大或上坡有时电压会掉到34.8V,这时电流会超过14A吗?(不应该啊!)不超的话,以不到2C电流掉这么大电压会伤电池吗?不行的话还是得把另一半接回去,

這數字全有些怪,12S锂铁滿電至少應到42V才對呀,因為锂铁保護板的平衡啟動點多設在3.6V,而過充則在3.8~3.9V間,3.6V x 12 = 43.2V,如果充不上43.2V,電池一定沒吃飽。
不過這"李鐵頭"還真有個怪毛病,就是將它充過43V後,靜置幾小時後,就會掉回39~40V間,L大所稱满电39V 就此電壓吧?!

36v限流14A,起步一般电压会掉到36v左右
確實掉多了一點,因為一般都說李鐵頭頸硬。這可能有二個問題:
1.控制器限流14A可能有誤,像老朽現在用的Spec.上明寫限流10A,實測為14A,研判是設定48V工作時為10A,36V時為14A。
2.看這圖,配線似乎太細,太長....

前幾樓,老朽說過:
先10串再4併,考試100分
先4併再10串,實作100分

Longgu大概也是常考100分的人

以不到2C电流掉这么大电压会伤电池吗?
許多電池都說可以10C、20C甚至30C、40C放電,而
許多人也相信了,真是蠢蛋加三級
判定一顆電池能以多少C放電,可由二方面看誰先受不了:
1.由電池方面看:電流一大,電池一定會發熱,熱到電池材料崩壞點,電池便冒煙、爆了....或流湯....這是電池受不了。
2.由用電者方面看:當放電電流越大,因內阻而生的壓降也愈大,降到某一程度,裝置便無法動作,此時是它受得了,你受不了。
以電單用電池而言,由於標稱36V控制器的低壓保護點多設在30V上下,而36V電池在電壓低於34V時,電壓會極速下降形同沒電,因此若起動(瞬間最大)電池壓降大於34V-30V=4V時,電池此時雖然還有電卻會因不夠力而關機。而4V的壓降對36V的電池而言,基本上是微乎其微的。這便是它受得了,你受不了

選擇電池不能被單一數字騙了,例如100人中99人都相信10C放電一定比5C放電更有力,只老朽一人在旁
為什麼李鐵頭比李聚尾更孔武有力?因為它塊頭比別人大嘛?秤重一下,已經可以二個打一個了


欲窮千里目,請登#1000樓
登完#1000樓,天下無的手


小弟才高中生而已..沒有信用卡..抱歉

小小楓葉鼠 wrote:
小弟才高中生而已..沒有信用卡

高中生騎U-bike就能直上武嶺了,幹嘛裝電機?
有特別需求另當別論
老朽免費代工
