腳踏車改電動助踏車DIY實作記 (第335頁)

kalinka520
個人積分：1142分
文章編號：52104032

1142分

3341樓

2014-09-13 11:46

老朽大,您說這3片鎳片問題,以前物理老師說,電子是由導體表面移動傳導,表面積越大移動速率就較快...

集膚效應

我查到有一篇論文, 高功率鋰電池組散熱分析,內容中也提到,有些大容量電芯正負極是鎖銅排copper bar
,放電電流越大則電芯溫度越高,其中銅排阻抗R會影響到電芯之溫度,我做過實驗以大C數放電時電芯外殼溫度可高達40度以上,並使電芯的放電容量變小

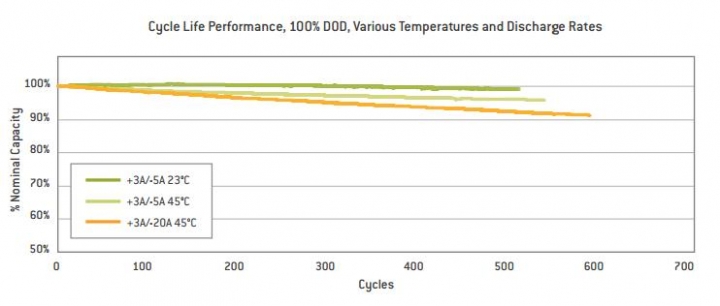

請參考此圖,26650鋰鐵電芯溫度對放電容量的影響

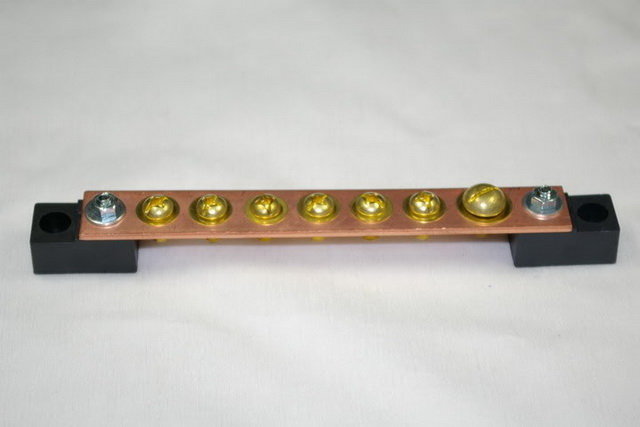

音響擴大器是老朽大的專業...紅銅排
發燒音響專用-動力紅銅排 CRYO treated -320度F 冷處理版(火線分配、水排,地線專用)

liang909 wrote:
不知真偽，但是、我發現，如果在串與串之間，多幾片鎳片串接(ex：串與串間3片鎳片串接)
用了該組(每串都3片鎳片串接)電池的的電機
速度會提升約時速8公里@"@...(恕刪)

liang909

liang909
個人積分：1673分
文章編號：52104288

1673分

樓主

2014-09-13 12:10

liang909 wrote:
這是大陸人傳給我的知識.....

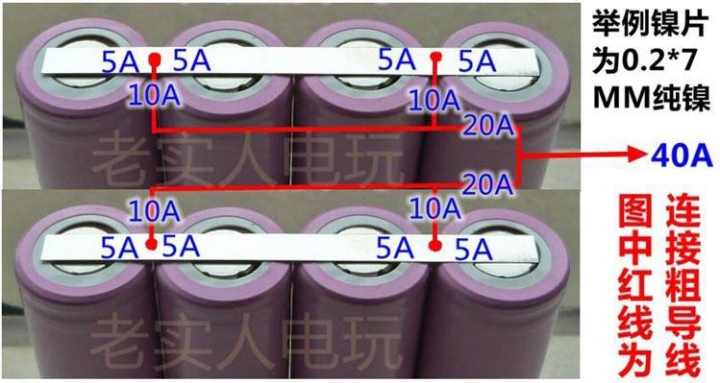

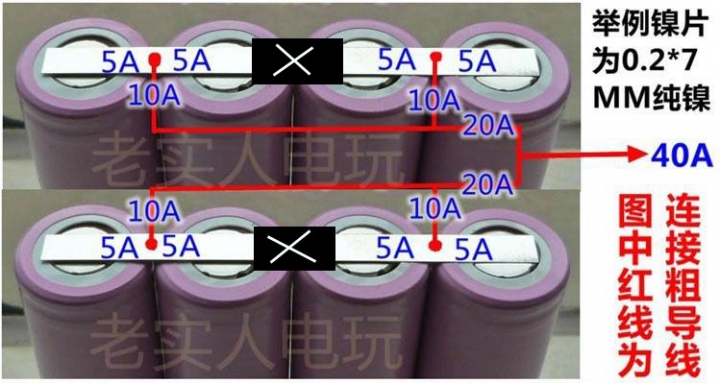

有些事即使慢慢說也說不清楚，我們來看這張圖：

若由純電學來看，這張圖可以給 100分

但如果更細心一點的話，似應將塗黑的二段拿掉，因為那二段電流為0

問題是，這考

的答題，要如何付諸實施呢?
因為圖說：圖中紅線為連接粗導線
1.這粗導線到底要多粗？
2.紅線上計有10A、20A、40A三段，它們都一樣粗嗎？
3.三段分別為10A、20A、40A的粗導線，不管粗細，如何連結在一起?
還有，當塗黑的二段拿掉後，這二個四併並八併，實際就成了四個二併並八併
而這四個二併並八併，排成一排後，中間一條粗導線連通四點，不是鎳片省，粗導線也省嗎？

liang909 wrote:
不知真偽，但是、我發現，如果在串與串之間，多幾片鎳片串接(ex：串與串間3片鎳片串接)
用了該組(每串都3片鎳片串接)電池的的電機
速度會提升約時速8公里@"@

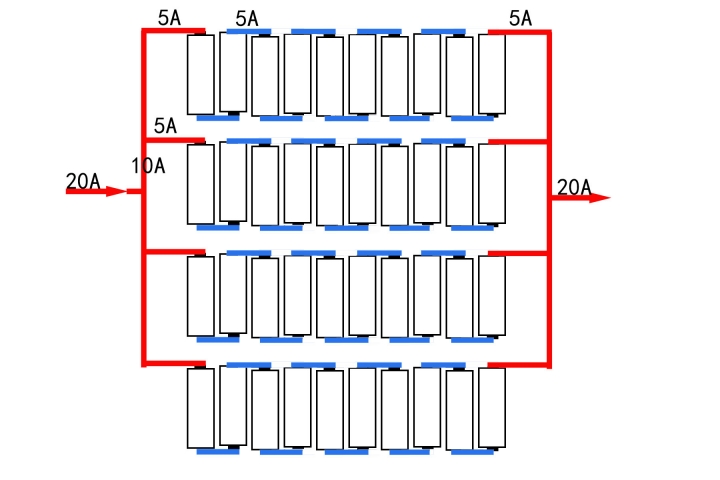

如果串與串間3片鎳片串接(10s4p/10s5p?)就能提升約時速8公里
那如果先串再並，時速至少提升10公里
先10S1P做4個，各5A，頭尾再並成20A

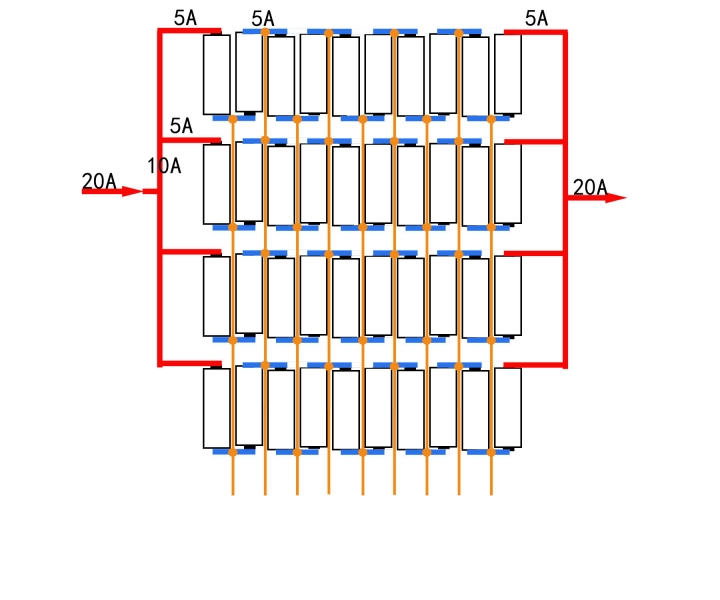

黃線僅為細導線，供平衡分壓用

專利歸多多

#1982

kalinka520

kalinka520
個人積分：1142分
文章編號：52105791

1142分

3343樓

2014-09-13 14:20

老朽哥
請問...那到底要怎麼組才比較正確?我看一些資料寫說單電芯串聯時總電阻較大,假設單顆電芯為0.1 ohm,那1P-14S再並聯4組後的總組抗,就是單顆電芯電阻先全部加起來 R1+R2+....R14,然後再4組1P-14S並聯的總阻抗,R=(R1*R2*R3*R4)/(R1+R2+R3+R4) ,得到總電阻 0.056 ohm,

若是用4P-14S來計算的總電阻是0.0035 ohm ...因為工業電子學老師說理想的電流源,內阻R要越小越好,壓降才會比較小...

請問那一種串並法才正確？

您說的接線法則是不是物理老師上課說的對稱原理

diy自組電動車鋰三元電池組

liang909 wrote:
有些事即使慢慢說也說...(恕刪)

liang909

liang909
個人積分：1673分
文章編號：52128603

1673分

樓主

2014-09-15 8:48

kalinka520 wrote:
請問...那到底要怎麼組才比較正確?.....

先10串再4併，考試 100分

先4併再10串，實作 100分

.......
串與串間3片鎳片串接...，畫紅線抓重點，考90分
速度會提升約時速8公里@"@...自我感覺飆速

只有最適於自己的選擇
沒有最正確的選擇

liang909

liang909
個人積分：1673分
文章編號：52129467

1673分

樓主

2014-09-15 9:39

好久沒去騎這裡了，有人想去嗎？
要二車六輪或三車八輪才行
在坪林.....

觀魚自行車道
三車八輪

kalinka520

kalinka520
個人積分：1142分
文章編號：52135823

1142分

3346樓

2014-09-15 15:59

那裏腳踏車步道風景很美，還可吃很香的茶油麵線，綠茶冰琪淋，但是老一輩的說，炸好一小盤的溪蝦或小魚，最好不要吃，因為不知放多久了，不新鮮，還有原住民晚上會在溪邊用藥，毒魚來賣

liang909 wrote:
好久沒去騎這裡了，有...(恕刪)

rrimera

rrimera
個人積分：725分
文章編號：52136722

725分

3347樓

2014-09-15 16:48

請問一下開檔140MM的電機塞的下135MM的鋁車架嗎??
一定要硬掰開車架嗎??

liang909

liang909
個人積分：1673分
文章編號：52139742

1673分

樓主

2014-09-15 20:12

rrimera wrote:
請問一下開檔140MM的電機塞的下135MM的鋁車架嗎??

一邊撐5mm，應該塞得進去吧
就怕電機直逕比花鼓大，會卡到，到時再想辦法吧
如果是AKM，直逕小比較好裝

rrimera

rrimera
個人積分：725分
文章編號：52142703

725分

3349樓

2014-09-15 23:03

好不容易登到曉明,本想買140MM卡飛電機,問了他加輪圈鋼絲的價格,沒想到他不想回答,一直鼓吹換前驅的就好,我跟他說前驅怕上坡打滑,過彎加油難控制所以才選擇後驅,沒想到他回答說140開檔太大不太好裝

他到底想不想賣我啊??真是超有個性的賣家阿

會選擇AKM的原因是只有2KG,其他家的有的會超過3KG,再加上直徑很小,隱藏起來不會被老婆大人發現

看來先找別家問問

liang909

liang909
個人積分：1673分
文章編號：52144122

1673分

樓主

2014-09-16 0:20

rrimera wrote:
再加上直徑很小,隱藏起來不會被老婆大人發現....

預計快到貨時，還得將門鈴線拉掉，只留手機聯絡簽收...
這是msi大大瘋狂大掏時的妙招
學一下

小明學電，又懂點英文，常有老外登門批貨，雖都是十幾二十套的小單
....
深圳這邊好像也有幾家賣，不妨試試，問又不用錢
