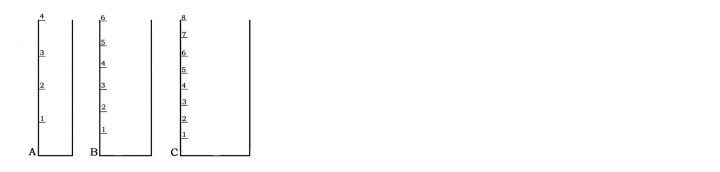

將水倒光

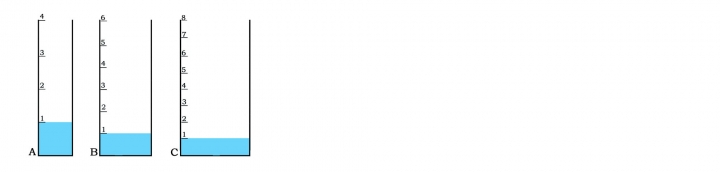

重新平均加水

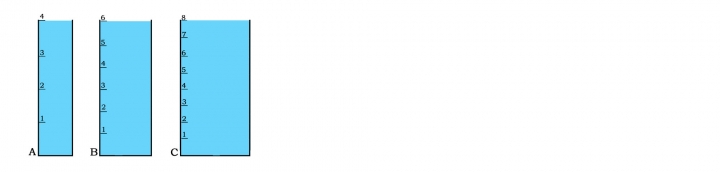

繼續加，A杯滿了，三杯水量都是4公升，但容積一樣，水位不同。若將電位比為水位，電壓比為水壓，這只試杯的電壓分別為：
4.2V / 3.94V / 3.8V (容量最小的，電壓反最高)
如果將它們疊在一起(串聯)，總電壓是：
4.2V + 3.94V + 3.8V = 11.94V

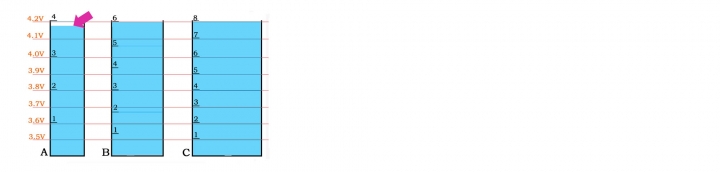

將不滿的補滿(平衡)
總電壓 = 4.2V + 4.2V + 4.2V = 12.6V

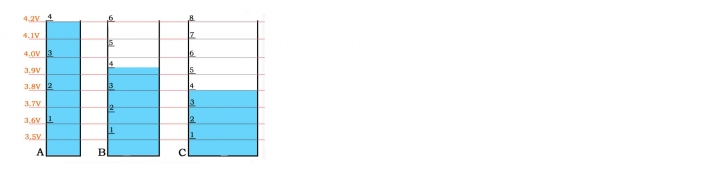

平均用水(串聯放電)
A杯水光了，B、C杯仍有存水
存水之疊加電壓 = 3.4V + 3.68V + 3.8V = 10.88V
(相對於鋰電池，杯底壓力約為3.4V)

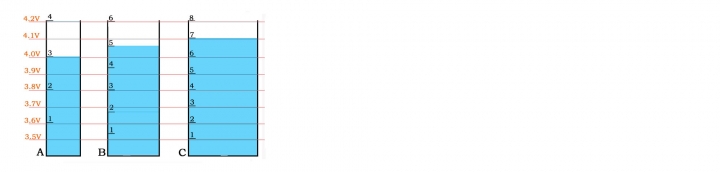

平均回充
哇！怎麼搞的？Ａ杯竟然不滿？
為什麼？怎辦？
理論上，三個滿杯先各倒出1公升(串聯電路，電流相等)再各倒回1公升，容量應不變還是滿的。
但是因為容量比較小那個，內阻比較高，效率相對比較低，所以就會少一點點...
若每次都少一點點，節果是愈積愈少，每下愈況...
所以就要"平衡"。
以上圖說說明了幾件事：
1.充電時，只要有一串充過4.2nV，保護板就會關閉充電迴路(MOSFET)，此時充電器立即轉燈，因此轉登是保護板引起的，不是充電器。
2.充電器轉燈，只表示至少有一串充飽了，其餘仍狀態不明；而只有整個電壓充過4.2V x nS(串聯數)，才表示整顆電池全滿了。
3.放電時，只要有一串負載壓降低於保護電壓(2.9~3.0V)，保護板就會關閉放電迴路(MOSFET)，此時其它串可能仍在3.5V以上，釋載後總電壓可能高過36V(10S)
4.因此放電至少要能放到3.5V x nS(串聯數)以下，否則也表示有某些串不平衡
更重要的事情是：
再聰明的平衡電路(包括並聯平衡充)都無助於電池容量的不平衡，說得更明白一些
沒有一種鍋子，能夠將大小不一的番薯煮成一樣大
而免試...十二年國教...也只不過是企圖將大、小、長、圓、紅、白...不同的番薯都放在一個鍋子裡煮，並且相信煮過就變成一樣了...
(新第八串還是低電壓)
)
