腳踏車改電動助踏車DIY實作記

longgu

longgu
個人積分：7分
文章編號：51466180

7分

3131樓

2014-08-05 15:38

I am chichi wrote:
老朽大之前買台灣賣家...(恕刪)

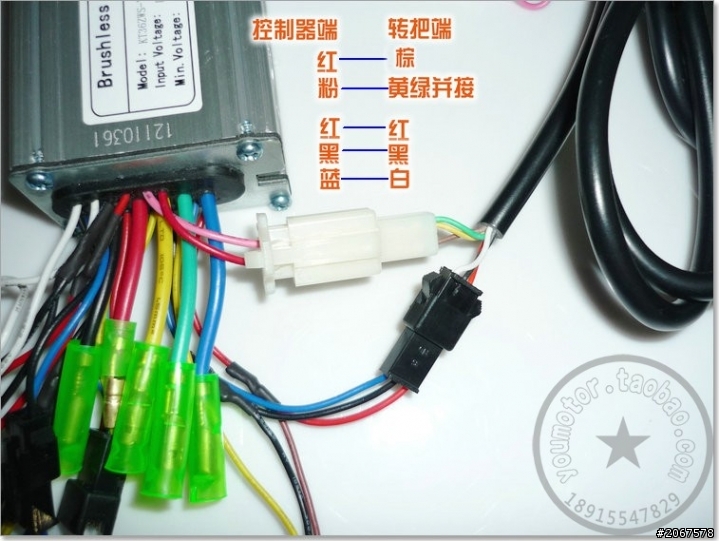

YOUE套件的接法. 按照YOUE的接法,应该是电源从粗红线进去控制器后, 先从粉细线出来,经过把上的开关,从细红线再进入控制器给控制器供电. 可这样一来电流不就受限于细粉/细红的电流通过能力了? 不合理啊! 难道细线在控制器里连着一个继电器开关(RELAY)?

在大大您的控制器上没有对应的细粉线, 估计用不了. DIY的话, 应该是电池正级先接去指拨开关的一条线(同时并到绿线上),开关的另一条线接控制器的电源输入(红线). 不过看开关线不象能过十几安电流的样子, 估计不安全.

问问卖家吧, 电源线接错了是要烧的.

liang909

liang909
個人積分：1673分
文章編號：51466964

1673分

樓主

2014-08-05 16:25

longgu wrote:
难道细线在控制器里连着一个继电器开关(RELAY)?

不錯的呀，控制器里就连着一个大電流开关，只是它不是傳統继电器，而是用MOSFET做成電子开关
這電子开关在控制器內至少還有六個(稱為六管)如果你買了便當盒，就有12管
六個MOSFET電子开关分別切換三相電機給正或負電......像走馬燈，輪子便轉了
除此在保護板上也有二組MOSFET電子开关，一組管充電，吃撐了關門；另一組管放電，放空了關門
MOS能忍受的電流比RELAY的接點大且不跳火，稱為固態開關，而整個電路就成了固態電路
.......
題外話：好久好久之前，進入加油站是不能使用行動電話的，因為行動電話裡面有RELAY，RELAY在開或關時都會跳火花....

longgu wrote:
YOUE套件的接法. 按照YOUE的接法,应该是电源从粗红线进去控制器后....

YOUE套件有很多套，有些套完全沒電門線，有些套只能配接她們的儀表才能用
若不慎買到，經常傻眼
又：YOUE電機排排站的那些姑娘們，老朽同她們在樓上七過九(杭州人吃酒說七九)
不信請爬文

請爬文

就用"吃酒"搜一下，免爬

albertmsi
個人積分：57分
文章編號：51467755

57分

3133樓

2014-08-05 17:10

liang909 wrote:
哦，大大：請由後往前...(恕刪)

最近不少車友加入行列, 看來老哥又要開始忙囉! 51515151.............

kalinka520
個人積分：1142分
文章編號：51468049

1142分

3134樓

2014-08-05 17:25

老朽大,請問這7520P功率計,接反會不會燒掉

liang909 wrote:
不錯的呀，控制器里就...(恕刪)

longgu

longgu
個人積分：7分
文章編號：51468703

7分

3135樓

2014-08-05 18:00

兄台应该买大功率的版本吧? 7520只有20A啊!

liang909

liang909
個人積分：1673分
文章編號：51473459

1673分

樓主

2014-08-05 23:19

longgu wrote:
兄台应该买大功率的版本吧? 7520只有20A啊!

呵呵，兄台可成了電流專家了，一下控制器電源線不夠粗，一下20A的表還不夠大
兄台可知ka大買表只為學術研討會作秀用？
這表基本上是不宜裝車上用的，裝車上要用Turnigy 130A
而且即使車上掛Turnigy 130A，也只當記錄器而不當儀表用
請爬文

請爬文

請爬文

請爬文

liang909

liang909
個人積分：1673分
文章編號：51473528

1673分

樓主

2014-08-05 23:24

kalinka520 wrote:
老朽大,請問這7520P功率計,接反會不會燒掉

呵呵，ka大
線都標那麼清楚還會接反，燒掉的怕是腦袋(頭壳摸淚羞)
使用前，先詳讀說明文件

kalinka520
個人積分：1142分
文章編號：51473799

1142分

3138樓

2014-08-05 23:40

老朽哥，很奇怪的，每次買到的特價福利品，都只有塑膠袋裝著，裡面都沒說明書，很抱歉去年剛升級新手奶爸也是有時半夜嬰兒哭鬧邊泡奶粉，一邊睡眼惺忪的接線做實驗，除非是像您一樣是電路之神人，日本工匠達人境界了，所以難免會不小心出錯

liang909 wrote:
呵呵，ka大線都標那...(恕刪)

liang909

liang909
個人積分：1673分
文章編號：51476492

1673分

樓主

2014-08-06 7:57

kalinka520 wrote:
很抱歉去年剛升級新手奶爸也是有時半夜嬰兒哭鬧邊泡奶粉，一邊睡眼惺忪的接線做實驗......

吼吼，這事比線頭接反更危險，萬一將洗衣粉當奶粉或在奶粉裡加了鹽巴
都會叫你痛哭流涕錘胸頓足

kalinka520
個人積分：1142分
文章編號：51485286

1142分

3140樓

2014-08-06 16:34

老朽大，我剛剛做了一個放電實驗，48V鋰鐵電池組，起始輸出電壓約53V,用家用交流120V,250w的燈泡，放電約45分鐘，保護板就斷電，請問這換算功率約多少？

liang909 wrote:
吼吼，這事比線頭接反...(恕刪)
