腳踏車改電動助踏車DIY實作記 (第228頁)

liang909
個人積分：1673分
文章編號：47836838

1673分

樓主

2013-12-21 13:13

GT5 J wrote:
那如果拿一般RCA線(不是圖中那個有圓柱體)接在那"機關"與Subwoofe上可以嗎??

還是雞雞歪歪聽不懂
由那"機關"到Subwoofe應該是一般電力線呀
RCA線是訊號線
RCA線將訊號送進(input)那"機關"，那"機關"會將訊號放大(amplication)成電力(power)，電力推動那大喇叭(subwoofer)

如果subwoofer也有RCA輸入孔(bi-amp.就是內含Amp.)，則那"機關"和Level Interface Adapterc都可不用，直接由5.1ch Amp.的subwoofer以RCA接到subwoofer的RCA輸入就可以了

能將那"機關"和subwoofer的屁屁都拍張照嗎?

GT5 J

GT5 J
個人積分：768分
文章編號：47844964

768分

2272樓

2013-12-22 0:51

liang909 wrote:
還是雞雞歪歪聽不懂由...(恕刪)

朽大說來話長....你說的其實我大致也能理解
subwoofer的屁屁就是夾子夾裸線那種....記得前一陣子問的音響線頭的問題嗎??

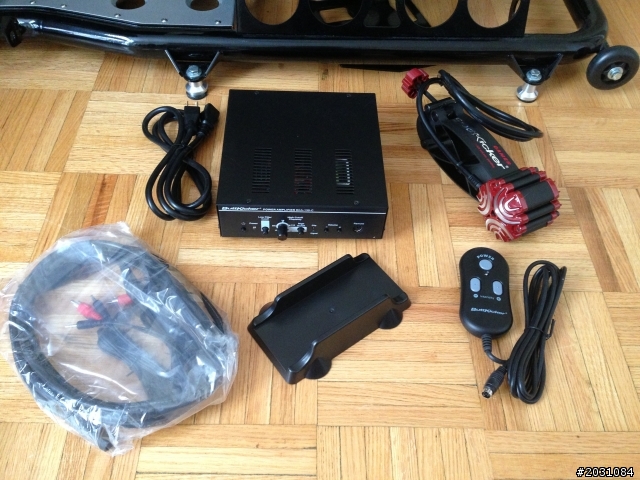

先給你看下"機關"圖......Buttkicker

黑色那個小盒子就是那"機關"換傳訊號到那紅色像榔頭的東西。那東西會震動(大小決定於5.1擴大器)

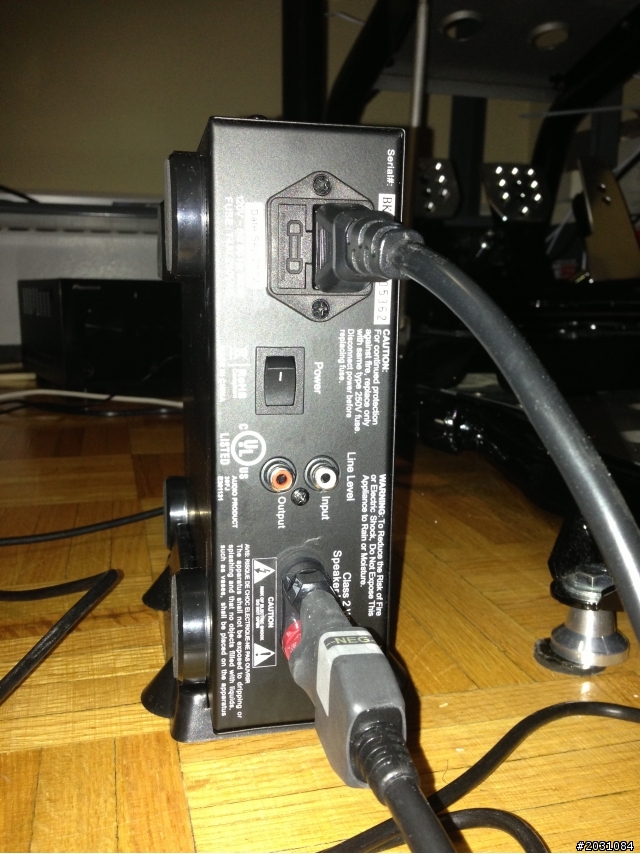

這個就是"機關"，其實也是擴大器，對那紅榔頭而言吧!?
將RCA頭插入白色的IN就ok

其實buttkicker有付一些線但都不配這些(只配電腦等等)反正就是沒有...

前幾天有發生過"機關"冒煙，應是我亂搞造成的
有一位大大說應該如何接(好像有誤)...但馬上有另一大大對那有誤大大說...
你要把一個電壓可以達到10~20V左右訊號
灌到一個大概1V靈敏度的機器
當然也不是說不行
但是會發生啥麼事情很難講XD

我想我可能自己接到那去了.....

這幾天我自己與原廠書信連絡(e-mail)(中間也有一些過程就不多說)
就多訂了一個Cable來接(就中間有圓柱體那個)

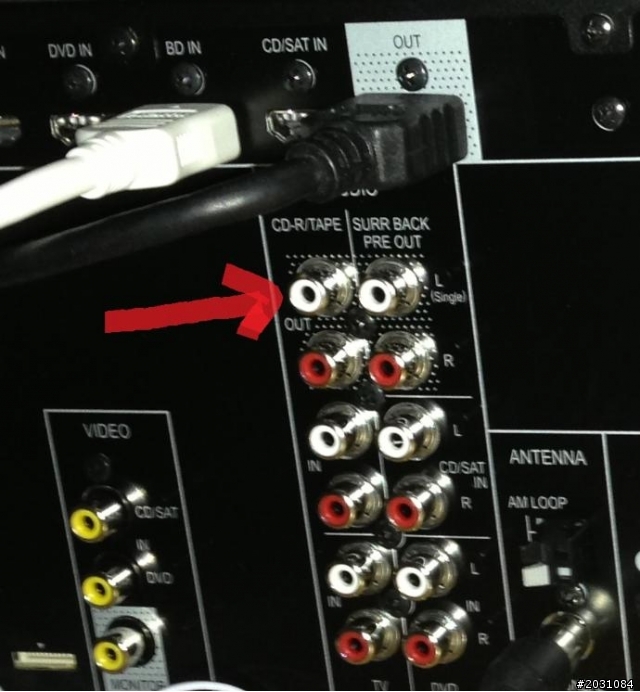

中間過程對方技術人員也有要我從這接...看下圖:我畫紅箭頭，叫偶in/out都試試，(但RCA線材要跑去買，我沒試就跟他們訂剛說的那個cable，還有一個原因就是怕在冒煙.....也許不會)
這就是為什我一直問你有關"電壓問題"也怕這"洞"是某位大大說的10~20V左右訊號

畢竟這5.1擴大器不是我的領域...這"洞"也許只是訊號out而已

最後....

我想買了與用了線材之後也有可能不會動....因為"機關"有冒過煙....
不管如何先等線到....不動....只好退貨換個新的

magicalpha

magicalpha
個人積分：0分
文章編號：47845370

0分

2273樓

2013-12-22 1:29

請問在電池組放電時，用電表直接測電池組的正負得到的電壓值
與130A功率計量到的電壓值差很多是正常的嗎?還是我的表有問題?

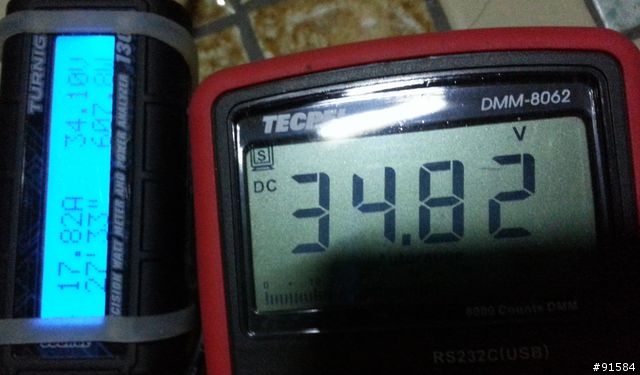

▼放電中，功率計顯示34.10V，電表量正負極卻還有34.82V

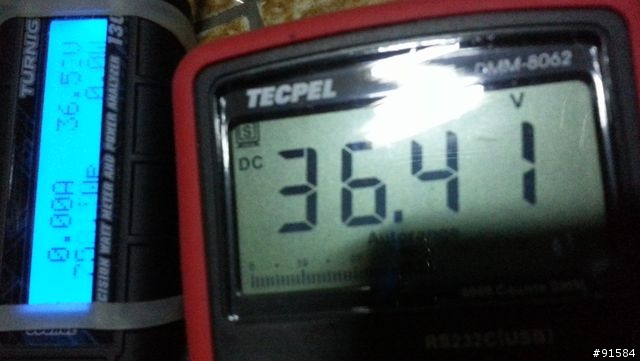

▼放電結束斷開負載後，功率計顯示36.51V，電表量正負極36.41V

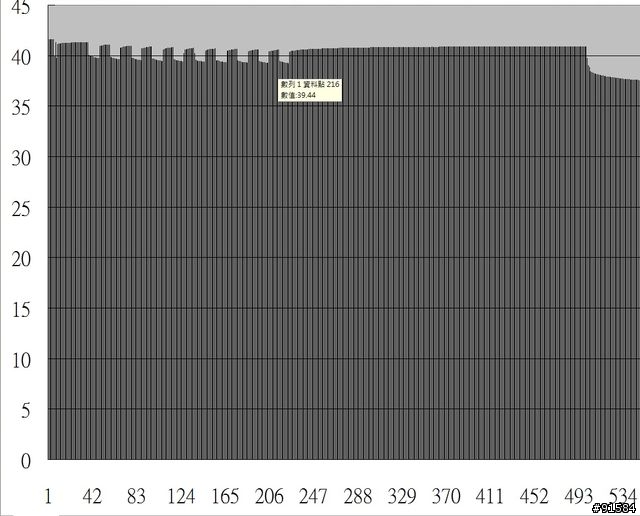

▼小弟順便測了大約10A負載時的壓降，測壓降時記錄到的最大負載10.63A，
測放電時記錄到的最大負載20.15A，34.0V斷開負載，
一開始沒設好記錄秒數，從第42筆資料開始才是每秒記錄一筆

liang909

liang909
個人積分：1673分
文章編號：47846693

1673分

樓主

2013-12-22 8:37

magicalpha wrote:
▼放電中，功率計顯示34.10V，電表量正負極卻還有34.82V

表的誤差怎可能那麼大?是不是測量迴路問題?能畫一下迴路圖嗎?

magicalpha wrote:
▼放電結束斷開負載後，功率計顯示36.51V，電表量正負極36.41V

電壓有些偏高，斷開後立刻量取分壓並記錄之，不能只看壓差

magicalpha wrote:
▼小弟順便測了大約10A負載時的壓降，測壓降時記錄到的最大負載10.63A，
測放電時記錄到的最大負載20.15A，34.0V斷開負載，

作圖時，可將最小刻度值定於略低於斷開點即可，如此便可將垂直軸放大便於讀取

負載是什麼?測壓降最好滿電、半電、空電都測一下，負載時間1~10秒及1分鐘以上

liang909

liang909
個人積分：1673分
文章編號：47847541

1673分

樓主

2013-12-22 10:27

GT5 J wrote:
subwoofer的屁屁就是夾子夾裸線那種....記得前一陣子問的音響線頭的問題嗎??

當然記得，當時老朽便覺得這問題像是拉拉手會懷孕嗎？一樣避重就輕，所以便回答有如褲帶頭打結.....

還真的希望:

GT5 J wrote:
你說的其實我大致也能理解

由圖上看，從那機關到Subwoofer的接頭配置有如鐵鏈綁褲帶，應該是拼裝貨吧
還有，這幾張圖實在也看不出那個是你說的圓柱體？

GT5 J wrote:
前幾天有發生過"機關"冒煙，應是我亂搞造成的
有一位大大說應該如何接(好像有誤)...但馬上有另一大大對那有誤大大說...
你要把一個電壓可以達到10~20V左右訊號
灌到一個大概1V靈敏度的機器

還記得老朽說過：
要嘛就朽，要嘛不朽
劈腿的話，會死很慘
老朽不是自以為了不起，說一故事你聽：
路邊一棵大樹
一個賣冰的挑著冰擔走過來，心想在這樹下賣冰真好
過一會兒，一個讀書郎走過來，要了一碗冰，一面吃冰一面看書
心想：有樹真好，可以一面吃冰一面看書
又過一會兒，一個拍電影勘景的來了，也要了一碗冰，一面吃冰一面打量前溪後山景緻
心想，這場景，導演一定會滿意...
.......
就這樣，陸續不少過客，不少遐想....
天快黑了，來個賣棺木的，冰也沒吃就打量著這大樹...
心想：......
想什麼就自己猜吧
總之，說什麼他都不會想到在這裡吟詩作畫的
總之，各有所思，也各有盤算，所以
要嘛就朽，要嘛不朽

查一下那機關的spec.
看它的Input impedance是多少？一般應在1K~47K歐姆間
如果是這樣，那麼那個說：把一個電壓可以達到10~20V左右訊號，灌到一個大概1V靈敏度的機器會冒煙的大大，鐵定是賣棺材的

再提醒一次：

GT5 J wrote:
....你說的其實我大致也能理解

老朽也假定你能理解，只是...好似都雞同鴨講，然後就

GT5 J wrote:
不好意思沒讀什書...從小做學徒.....

圓場

GT5 J

GT5 J
個人積分：768分
文章編號：47849069

768分

2276樓

2013-12-22 12:43

liang909 wrote:
當然記得，當時老朽便...(恕刪)

謝謝朽大打那麼多字....我真的打自心底覺得你很了不起......

可惜的是你對牛彈琴

我的文化素質不是很夠
其實一直以來有一半以上你寫給我文我看不懂

不太了解您說的故事...但看起還好像很有趣

是我的問題啦....

不過還是謝謝你幫忙...

gytami

gytami
個人積分：7分
文章編號：47855279

7分

2277樓

2013-12-22 22:05

liang909 wrote:
續#2263樓：再看...(恕刪)

朽大，不才果真不才，翻來復去看了好多遍，還是沒有看出來是先串後併好，還是先併後串好！

liang909

liang909
個人積分：1673分
文章編號：47856619

1673分

樓主

2013-12-22 23:26

gytami wrote:
朽大，不才果真不才，翻來復去看了好多遍，還是沒有看出來是先串後併好，還是先併後串好！

大大電池不是買了嗎?
將皮扒掉，看人怎麼併怎麼串不就知道了？
而況老朽還秀過功夫都沒看啊?

magicalpha

magicalpha
個人積分：0分
文章編號：47858599

0分

2279樓

2013-12-23 3:10

liang909 wrote:
表的誤差怎可能那麼大...(恕刪)

請問，跟測量電壓的位置會有關係嗎?還是跟導線經過串接有關係?
小弟的三用電表是上上個月故障，2星期前跟廠商換新過的，全新的

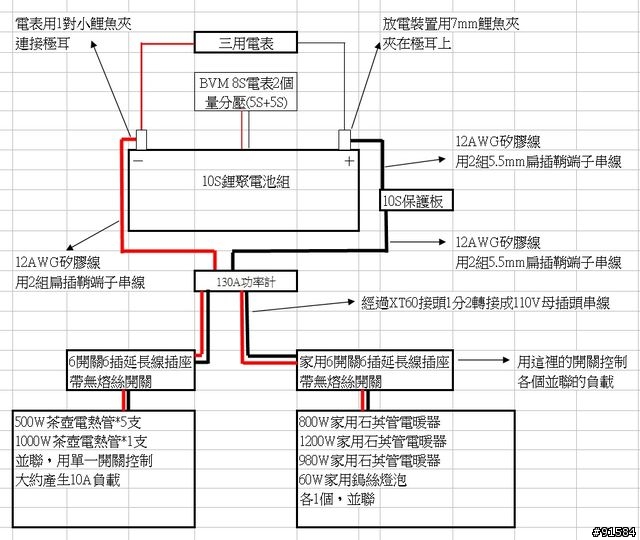

▼迴路圖

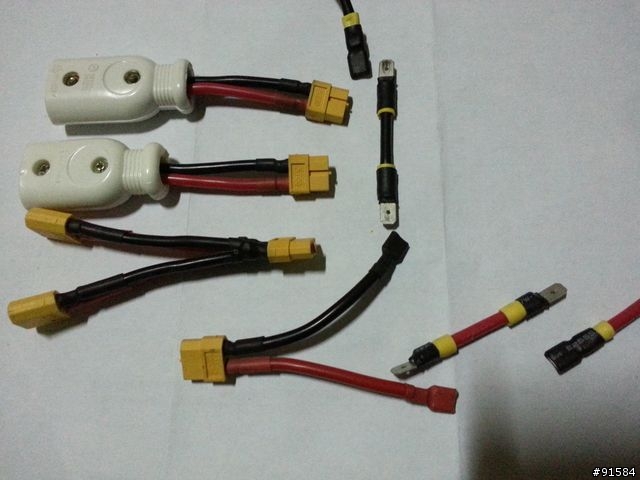

▼串線用的接頭

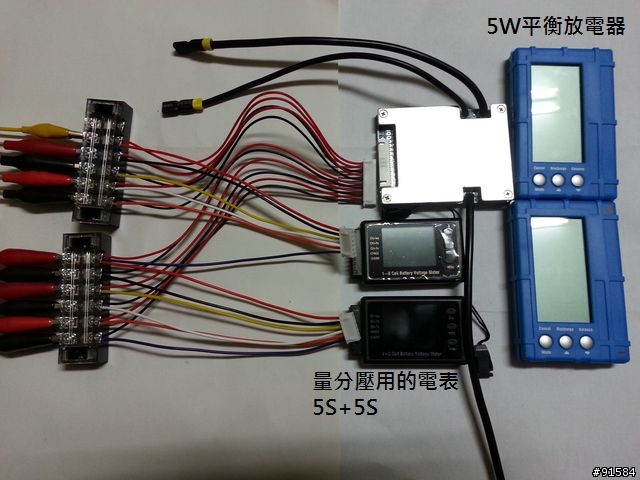

▼測試時其他的小工具

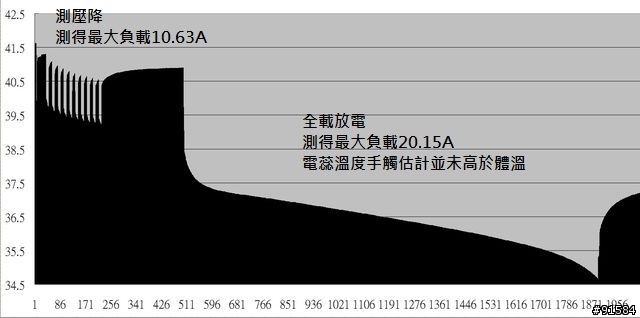

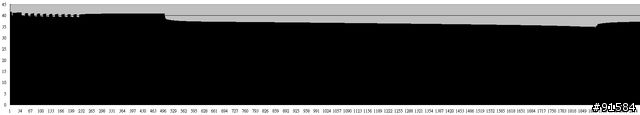

▼重新畫過的放電電壓圖，負載間隔約10，每秒紀錄1筆。全載放電是連續不間斷放電。記錄到的電壓值比功率計高很多，不知為什麼?空載時卻又與功率計只差0.1V

3.7V10Ah電蕊10串，這10片是小弟買的20片裡面用簡易內阻儀篩出來內阻較高的10片
因為小弟用手拿探針接觸極耳，數字一直跳來跳去，所以就只取看到的最低數字去篩選
已知其中一片內阻比其他的偏高約4~5mΩ
另一片似乎容量不足，電池組放電到34.0V時，這片已經掉到3.2了
其他8片電蕊的內阻彼此有大約1~2mΩ的差異，調整1S~10S的位置，對提高充放電的一致性有幫助嗎?
小弟目前把這兩片放在最靠近正極的位置
另10片內阻較低的，之前測過2次，感覺蠻平均的，就先放一旁了

magicalpha

magicalpha
個人積分：0分
文章編號：47858643

0分

2280樓

2013-12-23 3:24

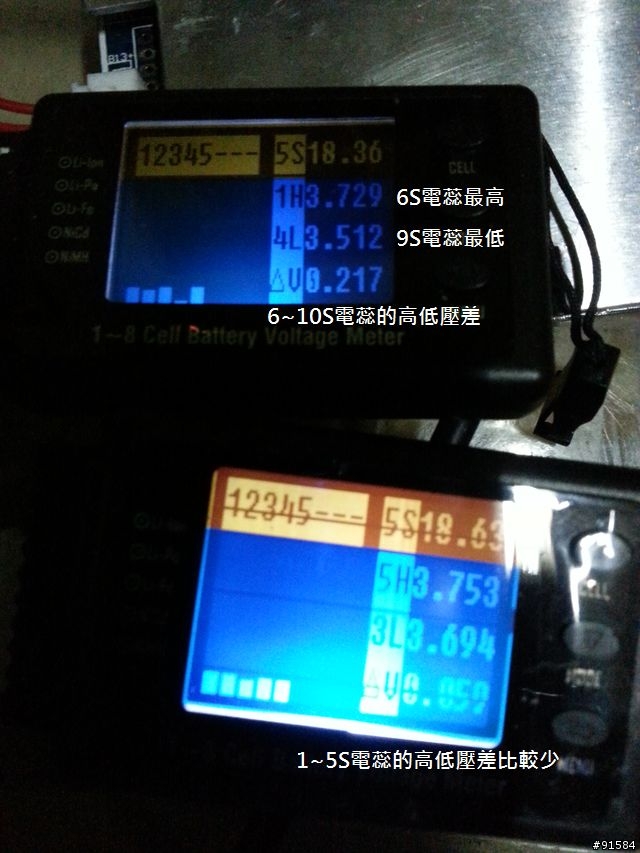

▼34.0V切斷負載後5分鐘內量到的各S的電壓差1~5S與6~10S
為求方便，小弟用1~5S的最高與最低分壓與6~10S的最高最低分壓下去判斷各電蕊之間的最大壓差
