gytami wrote:
這是我淘來的全套雞絲...(恕刪)
電池容量的定義：
電池容量的單位是Ah，A是安培，h是小時，Ah便是安培小時。
但在數學上，Ah = A x h，亦即1A x 1h、2A x 0.5h或0.5A x 2h 都可是1Ah，可是在實務上，通常電流愈大，實際能得到的Ah值會愈小。例如以1A放電可撐1小時，若用2A放電時，可能20吩鐘就沒電了。
充/放電率C：
正因為Ah在計量上有數學與實務上的問題，所以計量Ah一定要看電流大小。但電池有大有小，容量大的可以用較大電流放電，容量小的便只能細電長流。為了有一個較量的標準，於是取產品標示的容量(Ah)值之電流值(A)為基準稱之為Ｃ，例如標示為5Ah的電池，C = 5A。易言之，5Ah電池如果以5A放電，稱為1C放電，而1A放電則稱0.2C放電。
大Ｃ數放電的陷阱：
有些動力用電池經常會標示可以大C數放電，例如NCR18650PF 2900mAh就標示Continuous Discharging Current (Max.): 10A，有些ＲＣ用電池，甚至直接在外殼上就標示20C、30C放電(老朽拿來當威而鋼服用)，可是它雖然告訴你可以大電流放電，卻未告訴你這樣玩，到底能玩多久？
且讓我們來看二張圖，這二張圖都是由原廠的pdf檔抓下的：

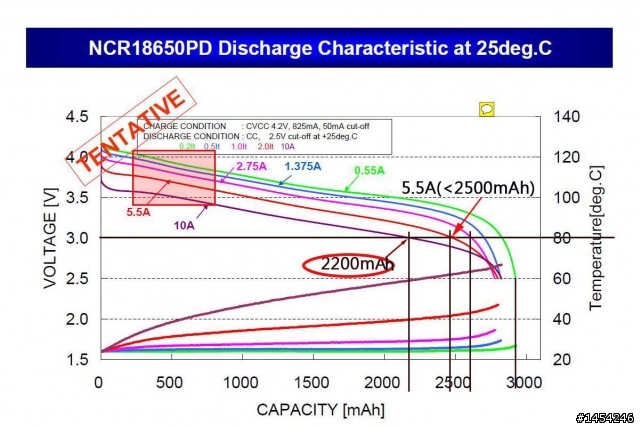

第一張是號稱可以10A連續放電的NCR18650PD(PF)，在10A連續放電時，放到電壓剩3V時，實際放電量為2200mAh，而若以5.5A放電則可放到將近2500mAh
第二張是陪老朽上過風櫃嘴的NCR18650Ａ，仔細比較一下，其放電能力並不比18650PD 差，因為它在5.9A放電時，仍可放放足2500mAh
專家開講：深入了解電池技術──Part 2-1
何謂電池？
以傳統的觀點來看，電池是一種內含化學反應物質並藉此產生電力的裝置，但這種定義隨著時間演進已經開始模糊；這會是一個有趣的話題，也許我們能在這一系列文章的最後，再來好好討論一番。
訣竅1.：開始選擇電池
筆者選擇電池都是先看應用環境，通常我們能將技術選擇範圍根據環境上的限制來縮減；舉例來說，當電池運作環境溫度達到325°C，就可以不用浪費時間去找鋰電池，在那樣的環境之下，標準鋰電池無法涉足但鈉硫(sodium-sulfur)電池則能生存。另一個例子是需要週期性加水的舊式(非膠狀)鉛酸電池，這種電池自然無法在完全密封的環境中使用。
訣竅2.：能量與功率的差異
能量(Energy)與功率(Power)這兩者常會讓人混淆，需要特別注意的是，電池可儲存的是潛在的能量，當負載電流時，那些潛在能量才會被轉換為電功率，在幾伏特電壓(V)之下可達到幾安培電流(A)，然後計算出是幾瓦功率(W=V×A)。可傳遞到負載的總能量，是瞬時電壓乘以瞬時電流，也就是v(t) x a(t)，以時間來求積分──因為能量的單位是焦耳(joule，J)，即功率乘以時間秒數。
規格與專業術語
我們似乎總希望找個擁有最大的「衝擊力(wallop)」的電池，但能接受的價位是多少？需要多大的尺寸與重量？顯然我們總是會做一些折衷，因此我們需要知道製造商是如何詳列所有這些技術規格；在未來的文章中也會再更詳細提到這些，以下我們先介紹幾個相關術語與規格。
˙一次與二次電池(primary / secondary batteries)：所謂的一次電池就是那些能在組裝之後立即產生電壓、馬上應用的產品，但大多數無法充電；二次電池則能在組裝、第一次使用之後進行充電，而且通常是可以重複充電。
˙智慧型電池(smart type)：這種類型的電池包含用以監測電池、並將電池裝態與外部應用裝置通訊的元件或電路，通常該監測電路所提供的資訊包括充電狀態、溫度或環境資訊、電池健康狀態、使用年限、產品序號/型號…等等；有部分電路則是負責電源管理或是防止過電流等安全功能。如果一顆電池有四個以上的連結介面，它就很可能是智慧型產品，未來我們還會介紹相關議題。
˙內部電阻(internal resistance)與最大內部電阻：電池的內部電阻量測單位是歐姆(ohm)，為電池內產生電壓之零件並聯作用產生的有效直流(DC)電阻。而最大內部電阻規格，則是基於安全性操作以及製造商要求，在充放電時的內部電阻最壞情況。要量測DC內部電阻，筆者通常使用兩階段DC負載(two-tier DC-load)方法。
選擇一個負載電阻輕輕載入電池，維持10秒負載，然後在負載連結期間量測出終端電壓V1以及電流I1；接著再供應一個更高的負載(較低電阻)3秒，並量測終端電壓V2與電流I2。DC電阻=(V1-V2) / (I2- I1)；前後兩個負載的差異必須足以產生非常清晰的電壓三角(voltage delta)，同時仍不超出製造商的建議範圍。
藉由採用另一個完全不同的電阻配對進行額外的量測，以確定數字的增加情況；在這裡要注意的是，電池的內部電阻(以及阻抗)，是導致電池容量損失以及效率低落的主要原因。
˙阻抗(impedance)：這是指交流複合電阻(AC complex reactance)，單位也是歐姆。一顆電池內部的完整配置包括電感、電容以及兩個純電阻；通常一個1,000Hz發電機被用來激發電池並確定其電抗(reactance)。對於連續不斷且快速變化的負載電流來說，阻抗是一種比內部電阻更好的量測指標。
能量比(specific energy)：以瓦特小時/每公斤(Wh/kg)，或是兆焦耳/每公斤(MJ/kg)為單位的能量對重量(或能量對質量)比；這個數字也通常被當作(但也許是不正確的)能量密度，基本上定義了一顆電池以其重量來看的「強壯度」。有部分製造商用一種完全不同的形式來表現這個數字，例如焦耳/每公克(J/g)。
編譯：Judith Cheng
(參考原文： All About Batteries, Part 2: Specifications & Terminology，by Ivan Cowie)
liang909 wrote:
前幾樓ka大轉貼過承...(恕刪)
再看四張圖
同前一樓的18650PD，但我將放電到500mAh前後曲線切片：

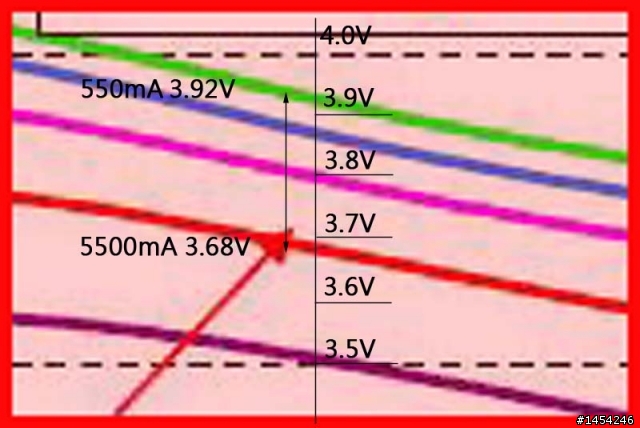

然後轉貼放大如下：
圖中可以看到590mA及5900mA放電曲線在500mAh時之電壓分別為3.90V及3.55V
以此可以求出：
直流電阻 = (3.92V-3.68V)/(5500mA-550mA) = 0.24V / 4.95A = 0.048歐牳
這張是18650A，也在500mAh處切片：

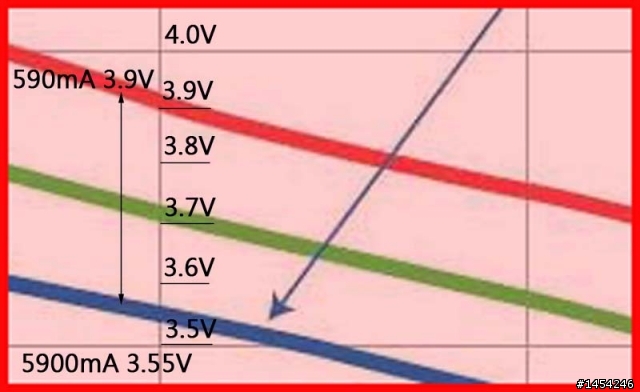

轉貼放大如下：
一樣求出：
直流電阻 = (3.90V-3.55V)/(5900mA-590mA) = 0.35V / 5.31A = 0.066歐牳
可能你會問，在pdf規格書裡面不是就有內阻一項嗎？
以下便是SDI 18650的內阻標示：
internal resistance: ≤ 35 m_ at 1kHz, sine wave measurement, according to IEC 896-2
很抱歉，老朽必須說這個標示是錯的，因為用1kHz sine wave量出來的是交流阻抗(impedance)值而非直流電阻(resistance)值，若拿來求負載壓降，怕會又上一次當......所以，我們只能自己設法推算...
(待續...老朽不只教你如何釣魚，還希忘教你如何自製魚竿...挑魚...)
liang909 wrote:
續#2263樓：再看...(恕刪)
朽大，再請教個問題...跟音響有關

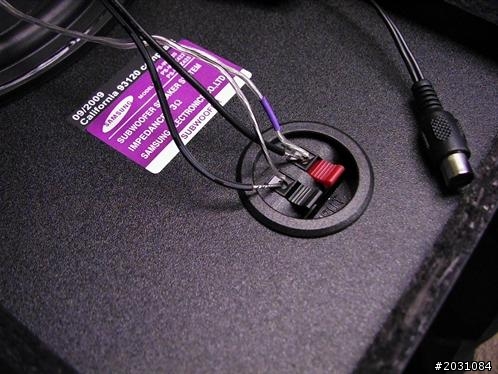

尾巴兩個裸線接到重低音喇叭，另一端插頭插到另一個擴大器input是80 mVolt (一個buttkicker產品，很少人用)
80 mVolt是多少阿?? 0.8V嗎?? m 是百萬分之一嗎?? 那這樣也太小了吧!??
這個線頭是所謂的"衰減器"嗎??"Speaker Level Interface Adapter"???
什是"衰減器"??算小型變壓器的一種嗎??
說是灌到一個大概1V靈敏度的機器....??
但我較好奇是...一般這重低音喇叭紅黑的電壓是多少??可量嗎??我量不出什麼??(因為太小??)
那根線中間那圓柱體是降電壓用的嗎??
如果不用Speaker Level Interface Adapter接過去會燒機嗎??
這是你們外國人發明的呀! 怎好回頭問中國人(寫中文的人啦，台灣人別自毀)?
中國人都說：
0.001千伏 = 1伏 = 1000毫伏 = 1000000微伏
GT5 J wrote:
尾巴兩個裸線接到重低音喇叭，另一端插頭插到另一個擴大器input是80 mVolt....
這接法(或描述)是否有誤啊？
一般由立體聲(Stereo)抽離重低音的方法，是將Speaker Level Interface Adapter的裸線頭接左、右喇叭(照片是接到Subwoofer)圓柱頭(RCA端子吧?)接往超低音擴大機的input，超低音擴大機的Output再接到超低音喇叭(Subwoofer)
因為左、右喇叭接頭上的Level已經是"電力"，要透過Speaker Level Interface Adapter轉換成"訊號"才能由擴大機輸入.....
中國人要跟外國人說話已經很難了，雞要同鴨講更是雞雞歪歪的
liang909 wrote:
0.001KV = ...(恕刪)
不好意思沒讀什書...從小做學徒
.....自從18世紀韓國工業革命改變了世界，發明了不少東西，讓一直以世界中心自居的中國人吃了不少苦頭這樣說好了...照片中Speaker Level Interface Adapter中的那顆圓柱體是做啥的???
圖中Subwoofer那兩根線的電壓會與Speaker Level Interface Adapter中的RCA端子電壓相同嗎??
尾巴兩個裸線接到重低音喇叭，另一端插頭插到另一個擴大器input是80 mVolt....
我想一定有誤....
這個另一個"擴大器input是80 mVolt的擴大器"，不是5.1聲道的擴大器...而是另一個"機關"，這東西靠subwoofer傳訊號到此"機關"，但此"機關"in put 是80 mvolt....因說明書上說此"機關"為擴大器所以我就寫擴大器
不好意思讓朽大誤解了....
GT5 J wrote:
這個另一個"擴大器input是80 mVolt的擴大器"，不是5.1聲道的擴大器...而是另一個"機關"，這東西靠subwoofer傳訊號到此"機關"，但此"機關"in put 是80 mvolt....因說明書上說此"機關"為擴大器所以我就寫擴大器
用腳趾頭想也應該是這樣，只是你真的搞錯--方向正好搞反了
這另一個"機關"，要由5.1ch的左或右喇叭經Speaker Level Interface Adapter傳訊號到此"機關"
.....此"機關"再接到Subwoofer
還有，如果你的主Amplifier是5.1ch的，Speaker Level Interface Adapterc可以不用，直接由主Amplifier的subwoofer輸出接到另一個"機關"，再由另一個"機關"接一對電線到Subwoofer就行了，甚至連那個"機關"也可不用
實際配線時，先接好5.1ch，讓它唱歌...將Subwoofe接到另一個"機關"...將另一個"機關"插電、開機...將另一個"機關"的輸入接上RCA線，用手碰RCA線另端的端頭，Subwoofer會Woo--woo叫.....然後將線接到5.1ch Amp.的Subwoofr...調整level......
但如果你的Subwofer是與5.1ch配套來的，就照它的說明接就可以了
