腳踏車改電動助踏車DIY實作記 (第207頁)

magicalpha

magicalpha
個人積分：0分
文章編號：47302519

0分

2061樓

2013-11-20 10:27

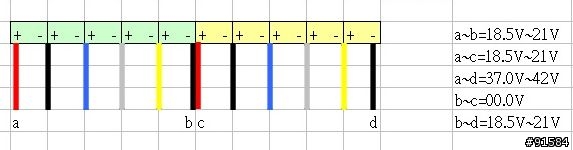

小弟的想法是這樣才可以把bc這2條紅黑線接在一起變成一條線

GT5 J

GT5 J
個人積分：768分
文章編號：47303042

768分

2062樓

2013-11-20 10:52

magicalpha wrote:
小弟的想法是這樣才可...(恕刪)

M大....你這畫法我看了一下，你那a~b=18.5~21V應是a點與b點電壓!?
BC串連在一起
那與照片中一樣....
但主要問題是....我接的線與你圖一樣左正極又負極
+ 1,2,3,4,5,6,7,8,9,10,-

但你可看看第三張照片為充電器Cell排列順序為...

+ 10,9,8,7,6,5,4,3,2,1,-

我的意思是除了左右的正負極外中間的9條要左右大對調嗎???

從1,2,3.....改為10,9,8.....除左右的正負極不動

magicalpha

magicalpha
個人積分：0分
文章編號：47303663

0分

2063樓

2013-11-20 11:21

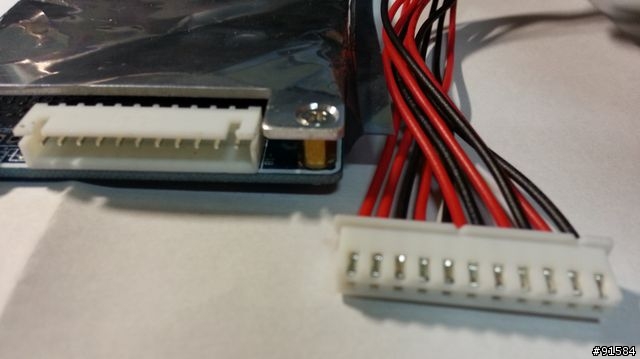

第2張照片左正極右負極

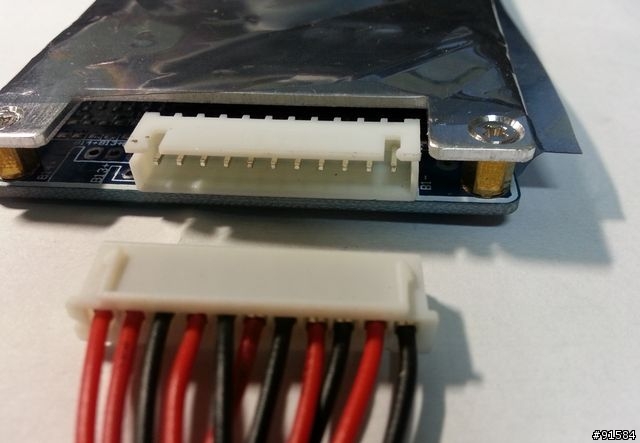

第3張照片接孔也是左正極右負極
為何需要對調?10S接頭對不上嗎?

第2張照片的10S接頭上下翻過來不是就剛好可以對上充電孔嗎?

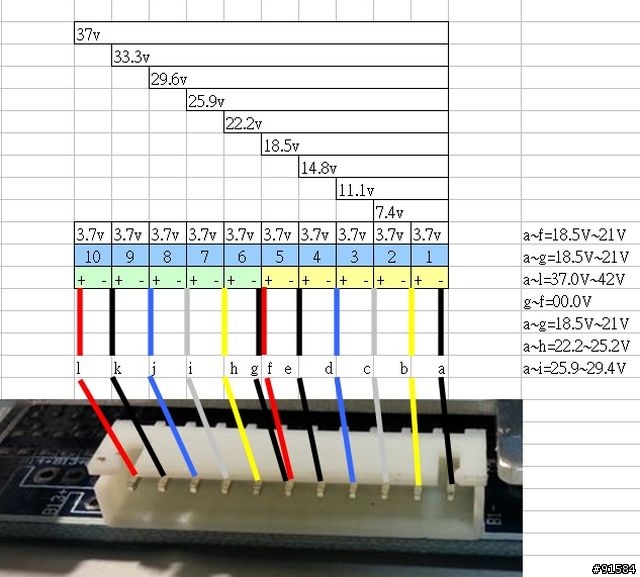

本來像這樣

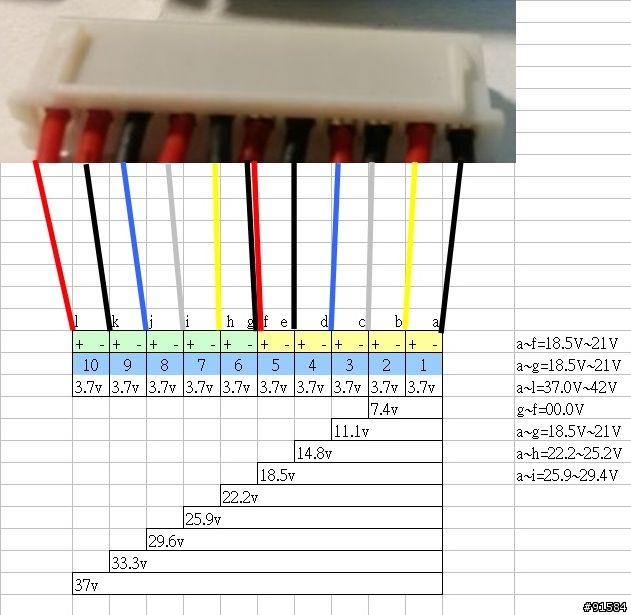

連著電池上下翻過來變這樣

線的順序一樣是左正極右負極的一正一負
大概是這樣

GT5 J

GT5 J
個人積分：768分
文章編號：47304461

768分

2064樓

2013-11-20 12:00

magicalpha wrote:
第2張照片左正極右負極
第3張照片接孔也是左正極右負極...(恕刪)

左正極右負極是沒錯但......不是左右也不是上下問題，是左右正負極中間的Cell排列順序

第2張照片左正極右負極為:
但Cell排列為...+ 1,2,3,4,5,6,7,8,9,10,-

第3張照片接孔也是左正極右負極
但Cell排列為...+ 10,9,8,7,6,5,4,3,2,1,-

Cell數字越大電壓越高....不知有沒看出什麼??
這樣會沒差嗎??我不確定....但我覺得應該有差.....

magicalpha

magicalpha
個人積分：0分
文章編號：47305598

0分

2065樓

2013-11-20 13:07

好像是有差，那就應該是高電位對高電位，低電位對低電位

可是我看這篇的第三張圖的接線方式，好像是不管他第幾個CELL的在充
http://kawiski.blogspot.tw/2013/03/blog-post_24.html
他的充電方式是從放電口把電充進去，接分壓線是為了平衡用

liang909

liang909
個人積分：1673分
文章編號：47307632

1673分

樓主

2013-11-20 15:06

magicalpha wrote:
他的充電方式是從放電口把電充進去，接分壓線是為了平衡用

事實上，串充平衡功能非常有限，因為它會耗電
分壓線最重要的功能是保護--任何一串電壓若超過4.23~4.25V就必需切掉主線供電停止充電

又因為平衡會耗電，一般都設定成接近42V時才啟動平衡功能
不幸的是電池本身若不平衡，還沒到平衡啟動點，就有Cell超過4.25V使主線供電斷開
........這將使得貧富差距愈拉愈大
最後，窮的窮死了，富的活著也沒意義.......
請爬文
