blake3518 wrote:
明天可能要看看最近工...(恕刪)
有像現在這麼晚嗎？
待會我要陪老弟出去騎鳳山寺...
不如明天到6800泡茶吧..時間你說了算^^
ycchen119 wrote:
電池盒改用這種不知好...(恕刪)
我代為回答好了~
這個電池盒只有5V，但是燈的驅動電路是6V~14V所以... 電壓不夠驅動燈...
要使用這個燈大概有幾種方法
1.電池盒 用8個AA去串接=9.6V
單顆2400mha的電池去裝的話
9.6*2400=23040mW=23瓦
2.50cc機車小電池 12v 3000mah
12*3000=36000mW=36瓦
3.電槍&遙控直升機&遙控車 的 "鎳鎘電池" 看清楚喔鎳鎘電池，看錯幾個字可是會爆炸的~
有分
8.4V、9.6V、10.8V
容量小的有500~2000mah
--------------------------------------
以上是比較簡單的玩法，只要找到相對應的充電器就可以充電了~
下面是懂得人在去玩比較安全>.<" 亂玩會爆炸的...
3.電槍&遙控直升機&遙控車 "鋰聚合物"，玩這個要小心~
有分7.4V、11.1V、14.8V
容量1000~暴力電池七八千mah都有
4.自製鋰聚合物電池
就是去買18650這類的鋰聚合物電池，下去自己拼湊出自己要的電壓&電容量
譬如說 單顆3.7v 2600mah
要弄成7.4 就是兩顆串連 變成7.4v 2600mah
↑把這樣一組的東西並連多組
譬如說四組 就等於2600*4=10400mah
7.4*10400=76960mW=快77瓦
但是基本上鋰聚合物電池單顆都是3.7V，所以看到的電壓都是用串接上去的~
7.4=兩顆 11.1=三顆 14.8=四顆
但是鋰電衝電方式又跟我們想的不太一樣，串接之後沒辦法給大電壓直接衝電會爆炸~
所以要用分壓平衡的衝電方式去衝，簡單的說就是利用電路把串接起來的電池，分開來一顆一顆充~
-----------------------------------------------------
以上講解結束
基本上這組燈大概一個小時會吃掉8~10W的電
假如以自製電池來算 可以亮7~10小時，重量也不會比機車電池來的重(不會超過500公克，機車電池一定上公斤的)
當然有這樣的效率跟重量，就是要花錢去弄... 充電器好一點的大概都是三四千起跳
然後鋰電過衝會爆，過放電會讓電池掛的快~
這又扯更遠了@@" 總之 小小玩就好... 懂得人在去玩吧~
PS3:CrazyDAI
X360:CrazyDAI
Wii:1808-2130-2121-2318
狂呆 wrote:
我代為回答好了~這個...(恕刪)
也可以考慮12V1.2A的鉛酸電池啊.
目前我用第一代的燈,最少可以使用3小時.(含一個12V 4X4的風扇)
因為再久我也沒力騎下去了啦~
這個鉛酸電池約380元,專用的充電器約250元, (新竹買較貴....)
便宜又好用,壞了或不見了也比較不心疼.
充電時間比起一般AA的充電時間快上不少(極速充電的除外)
若覺得電池容量太小,可以買2顆6V 2.4A串接,(找不到12V 2.4A的規格)
重量也還可以接受.放車手袋剛剛好.

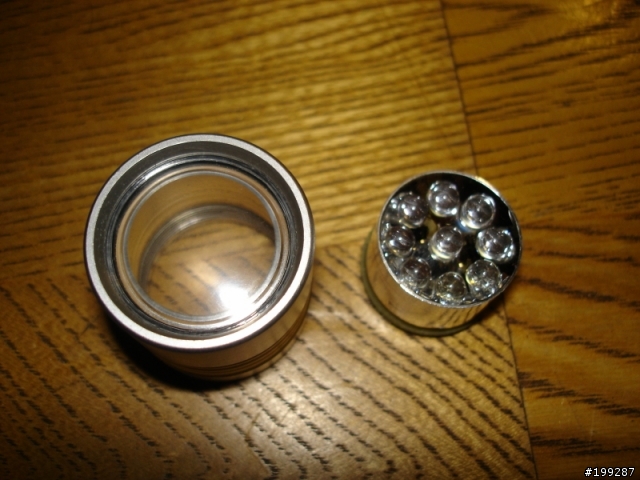

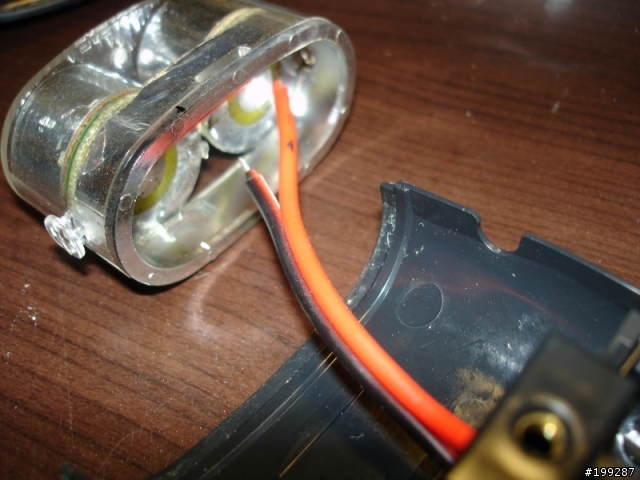

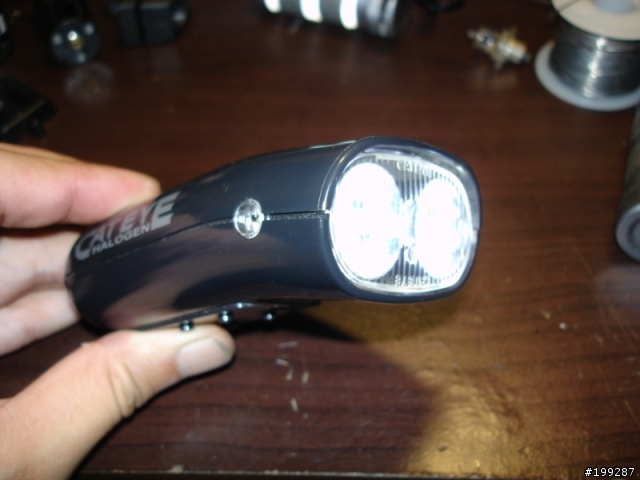

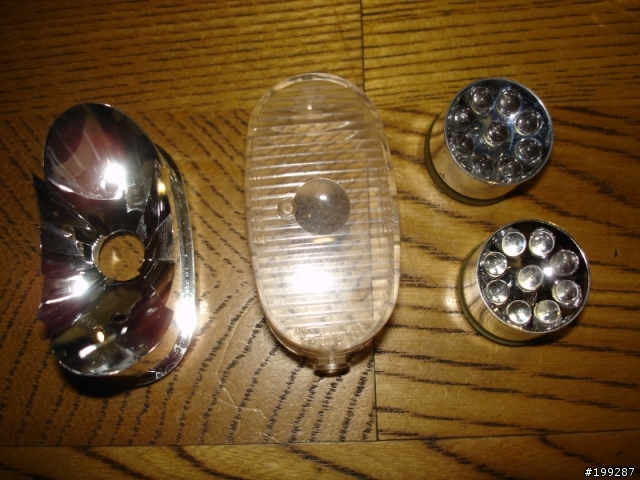

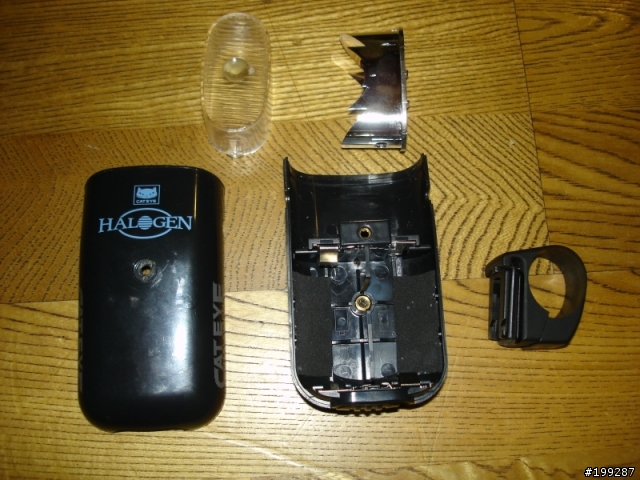

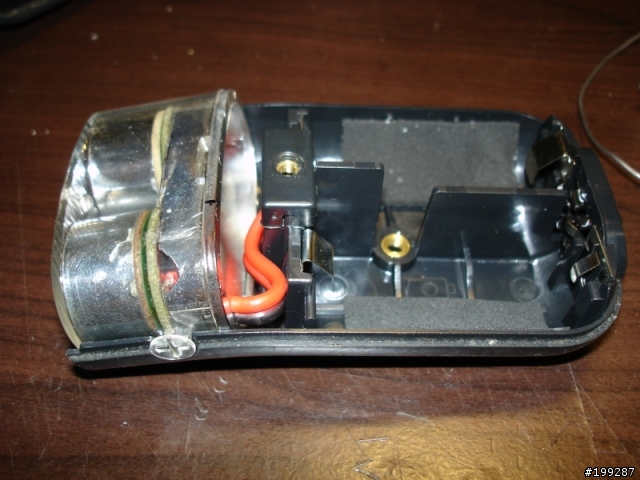

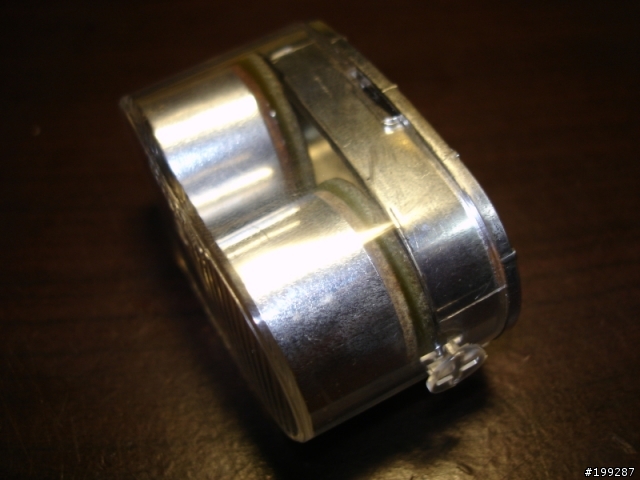

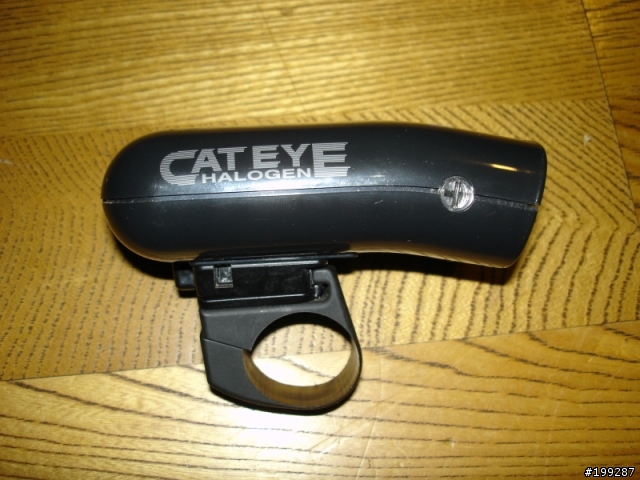

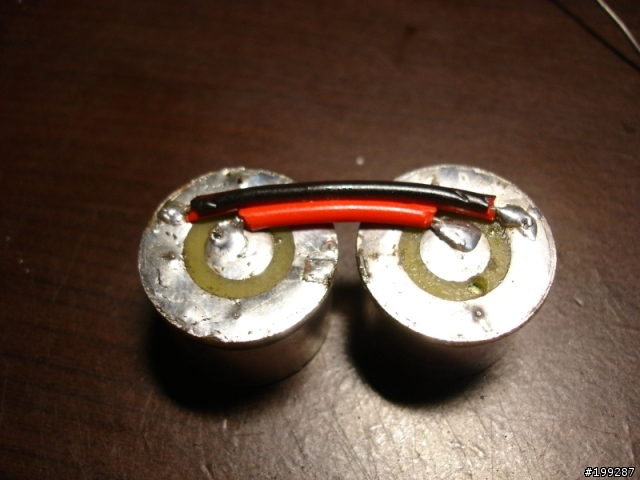

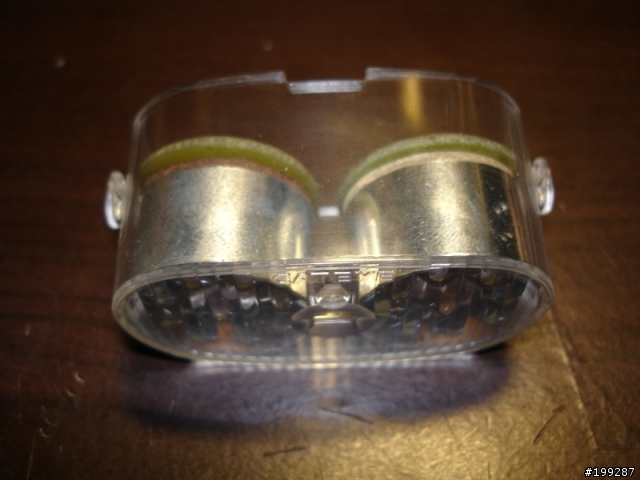

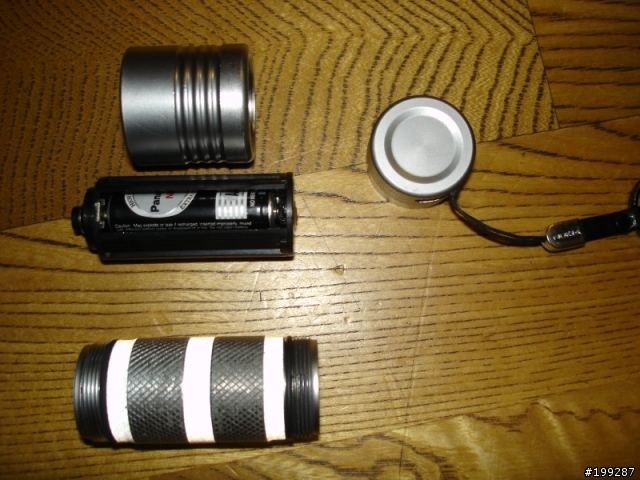

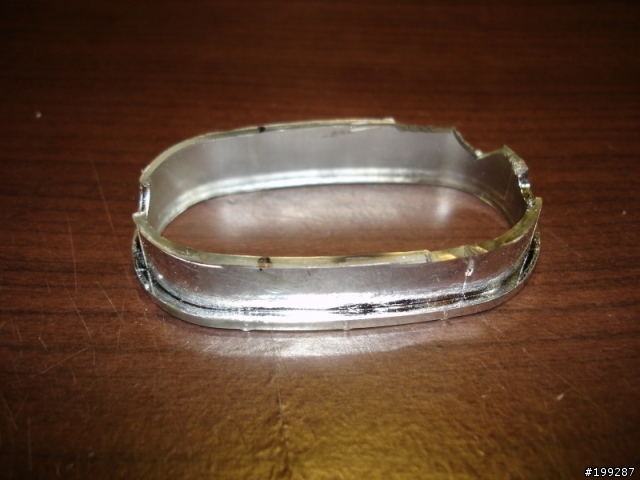

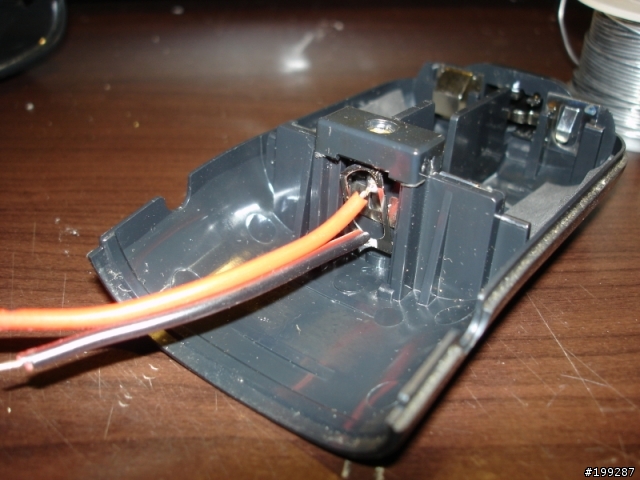

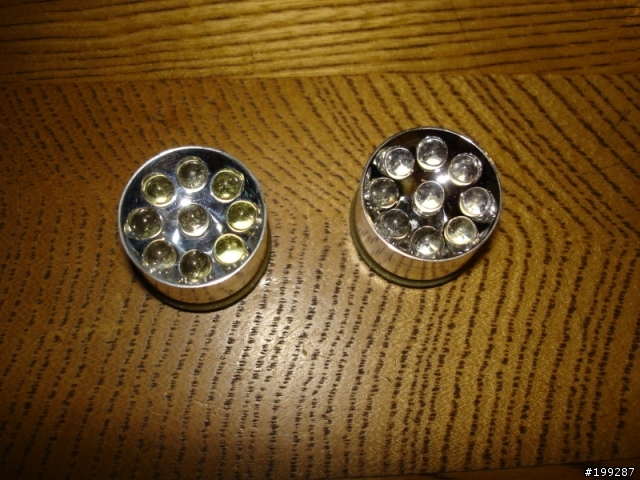

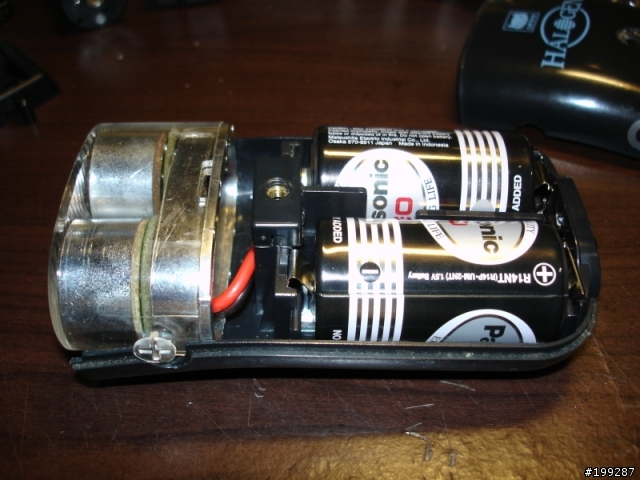

請看圖吧!文字敘述應該不用了~~聰明的樓主一看就懂了!!
所以看到樓主的DIY，又讓我手癢了!!也想自己去買材料來搞一下，但是一顆LED就要價2~3百，一顆18650鋰電也是，在DIY前不得不請問樓主一下!
1.樓主用的燈杯直徑是多少?因為我若要裝需要在23mm以內。
2.18650鋰電的長度是多少?兩顆串連電壓是多少呢，長度上有比2號電池長嗎?如果太長就裝不下了，寬度還可以用一種電池轉接盒改一下就可以了。
3.LED不是溫度很低嗎?為何要裝散熱片，若用我圖中的方法就無法散熱，會出現大問題嗎?
4.若長程時我想外掛7.2V的遙控車電池，家裡有3顆，想物盡其用一下，此LED可以接受6V-24V的電源，意思是直接接上電源即可使用?那還需要裝那個穩定電壓的小黑盒嗎?
因為我希望成品可以像我圖中那樣方便收納，在不破壞原本外觀下改裝，以樓主的功力可以指導我一下嗎?因為我對電的東西不是很懂?一次問這麼多問題，真是抱歉!懇請樓主回覆!!感謝萬分!!
robin5730 wrote:
其實剛好最近也在改造...(恕刪)
1.樓主用的燈杯直徑是多少?
我用的大約是25mm..
2.18650鋰電的長度是多少?兩顆串連電壓是多少..
長度就是..65mm直徑18mm..故名18650
電壓是3.6*2=7.2V 或曰..3.7*2=7.4V
所以長度自然是比你說的2號電池長囉...
3.LED不是溫度很低嗎?為何要裝散熱片，若用我圖中的方法就無法散熱，會出現大問題嗎?
Hi-power LED不同於一般的LED..
尤其是3W以上的LED如果沒有適當散熱的話..
煮鐵熔金雖談不上..
把人燙出水泡或是把塑膠燈具溶化都有可能..
4.若長程時我想外掛7.2V的遙控車電池.............
一定要加定電流或其他降壓電路..否則一定燒給你看...
你這組燈我也改過,
我用一顆3WLED+小型散熱片+大陸製的升壓模組...
結果開關部分熱熔了....
原因是該升壓板號稱可以驅動到3W...嗯..是可以..
只不過溫度急升,不可思議的..升壓電路的元件竟然開始分解了....
後來改了一個開關上去,換了一片新的升壓板(同型)
只以1W驅動就沒問題了.......對不起,扯遠了..
建議你..可以改1W雙燈
這樣溫度不會很高,
如果是採用cree led,可以有180~200流明的亮度..
電池..18650肯定塞不下..不妨改用103450之類的方型鋰電,
多出來的空間還可以塞下其他電路..^^
憶念十年久,雅音隨遠流:書籤邀摯友,留看落楓秋...
憶雅書 wrote:
多謝解說..不過.....(恕刪)
引用一下M01 luzibin兄的充電器介紹裡面有提到電池
http://www.mobile01.com/topicdetail.php?f=116&t=334289&p=1#2879611
鋰電有三種
一、鋰電：
1.鋰離子電池（LiIO）：
基本電壓：3.6V
充飽電電壓：4.1V
最低放電截止電壓：2.5V
最大充電電流：1C（就是1*電池容量，假設是1000mA的鋰離子電池，最大充電電流就是1A）
2.鋰聚合電池（LiPO）：
基本電壓：3.7V
充飽電電壓：4.2V
最低放電截止電壓：3.0V
最大充電電流：1C（就是1*電池容量，假設是2000mA的鋰聚合電池，最大充電電流就是2A）
3.鋰鐵電池（LiFe）：
基本電壓：3.3V
充飽電電壓：3.6V
最低放電截止電壓：2.0V
最大充電電流：4C（就是4*電池容量，假設是2000mA的鋰鐵電池，最大充電電流就是8A）
基本上18650是鋰聚合物電池，為什麼會有方型的呢? 是因為他有做圓的也有做方的~
18650為什麼要叫做18650，就是~ 直徑18mm 長度65.0mm，用他的尺寸來當他的名子~
PS3:CrazyDAI
X360:CrazyDAI
Wii:1808-2130-2121-2318
肯定是鋰離子電池(Li-Ion)...
鋰離子電池單一CELL如過充電超過4.5V
或過放電低於2.2V會對鋰離子電池造成永久性的破壞，
所以需加保護線路,以防止過充、過放或短路...造成危險！
當使用兩棵以上鋰離子電池做串、並連..
最好挑選特性相同誤差在1.5%之內的電池
才能做在同一Pack上。
鋰聚合物電池(Li-Polymer)與一般的鋰離子電池(Li-Ion)
外觀上最大的不同在於他的包裝..
鋰離子電池(Li-Ion)
多為硬殼鐵、鋁材質...
鋰聚合物電池(Li-Polymer)
比較像軟質的鋁箔...
最早發現應用是在易利信T28的超薄電池..
鋰聚合物電池(Li-Polymer)因為制程及材質的關系，
目前在一致性上，沒有鋰離子電池來的穩定，
在低溫特性上也沒有鋰離子電池來的好，
所以運用於多串並的運用上較不適當,
因此到目前為止，在使用鋰電池最多的Notebook上面，
還是以鋰離子電池為主,
而手機、PDA、MP3...工作電壓在3.7V的電子產品
才會看到鋰聚合物電池(Li-Polymer)的應用。
至於現今流行的分壓充電..
應該是因應RC玩家大動力大能量的需求所發展開來的..
算是權宜之計,不一定是最好的做法..^^|||
