請問如何知道前避適用的碟盤尺寸 (第2頁)

mavic777
個人積分：177分
文章編號：9461720

177分

11樓

2008-12-17 14:22

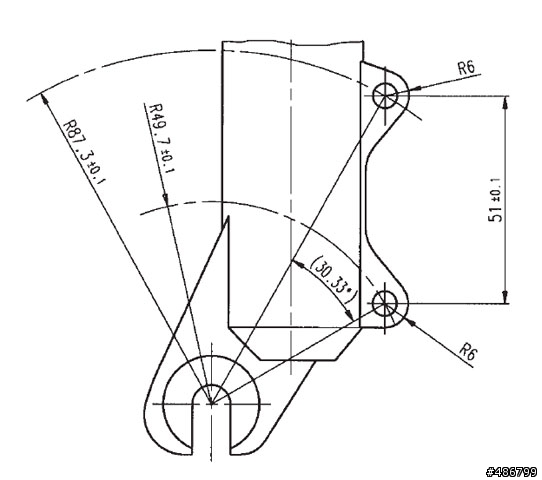

您可以依下圖(The dimensions of international standard)實際測量一下兩鎖孔至軸心的直線距離.

圖中是一般IS直接對應160mm碟盤的尺寸圖,如果前叉原先就是設定180或185mm碟盤的話,請自行再加10/12.5mm(假設夾角30.33度不變的狀態下).

如160mm碟盤為: 87.3/49.7mm, 180mm碟盤則應為: 97.3/59.7mm, 203mm碟盤則應為: 108.8/71.2mm

依此數據也可以量一下所買的轉座(IS對IS)準不準.

不過如畢大所言,前叉原來就用IS 180mm的,我也沒見過喔(見識少)!!

如果車友對轉接座還有疑問的話,可以到下列的網址看看,網頁上方的圖示會讓您一目瞭然(圖片按下去就有對應的商品圖).

http://www.a2zcomponents.com/ada.htm

mastyx

mastyx
個人積分：149分
文章編號：9462032

149分

12樓

2008-12-17 14:44

前面看來看去真是一頭霧水....看前叉適用多大盤,是不是搞錯方向了?

前叉鎖孔一般是 PM:74mm , IS:51mm
一般卡鉗鎖在轉接座 (74)上,再鎖在 IS 前叉(51)上! 一般對應160MM 盤
像是XT 或是AVID 要拆掉原來轉接座 ,直接鎖在 PM 前叉上(像08 FOX 是 PM)對應160盤
而XTR 就不行了,要直接買IS或PM 對應的卡鉗,因為XTR卡鉗出廠就沒有轉接座!

當碟盤要變大,轉接座也要變大,否則卡鉗夾不到碟片...但是每一種卡鉗的轉接座不一樣!

現在樓主要用203 ,首先你要確定你的前叉是哪種鎖法, IS 或 PM , 再看你的卡鉗是哪一種...

若是前叉是is (側鎖) , 用 XT跌煞 , 就是找轉 203 IS XT用轉接座...

若是前叉是PM 用 avid 跌煞, 就是找轉 203 PM avid 用轉接座

以此類推.....
樓主:無法決定購買多少mm轉203mm的轉接座
其實這不是問題,因為你要加大碟盤,原本的卡鉗轉接座一定要拆掉,除非你的卡鉗買來就是對應203..那就直上啊..
理論上只要轉接座加大,你要用更大尺寸碟盤都可以

picassorfc

picassorfc
個人積分：3311分
文章編號：9462436

3311分

13樓

2008-12-17 15:15

看完後又多了解了一些
但是我沒看過51mm的IS卡鉗哩
我只看過74MM的POST MOUNT卡鉗+IS轉接座的

另外
想問問A2Z的IS前叉轉接座跟一般的不同(我遇到過一次這種的)
如果原本是160的轉接座要改成203用的
通常是另外裝一根203的
但是A2Z的作法是160還要留著，再鎖上A2Z轉接座的變成203
這轉了兩次，強度應該不會比一次來的好吧
不知為何要這樣設計？

好像是以下這種
AD-BOX203

　The AD-Box203 adapter, designed specifically for use of IS (International Standard) mounting disc brake systems on Rock Shox Boxxer fork. 100% CNC-machined out of 6061-T6 aluminum alloy, the AD-BOX203 enlarge your rotor from 160 - 165mm diameter rotor to 203mm (8 ) diameter rotor.

畢大

mastyx

mastyx
個人積分：149分
文章編號：9463872

149分

14樓

2008-12-17 16:55

picassorfc wrote:
看完後又多了解了一些..但是我沒看過51mm的IS卡鉗哩
我只看過74MM的POST MOUNT卡鉗+IS轉接座的.(恕刪)

所以像 XT 或 avid 卡鉗(74)一定會有一個轉接座,轉成51給 IS 前叉(51)鎖...要加大碟盤,這個轉接座換成相對應的就對了....

看這個XT卡鉗文件就更清楚了料號14是卡鉗買來時一定會配的

而料號17是203標準的, 18 和19 說明了對應不同品牌的特殊前叉,雖然都是203.....

所以還是要看卡鉗哩...

至於兄台所提轉兩次,我也不知道,每家設計可能不太一樣吧...不過轉2次一定不會比較好...
